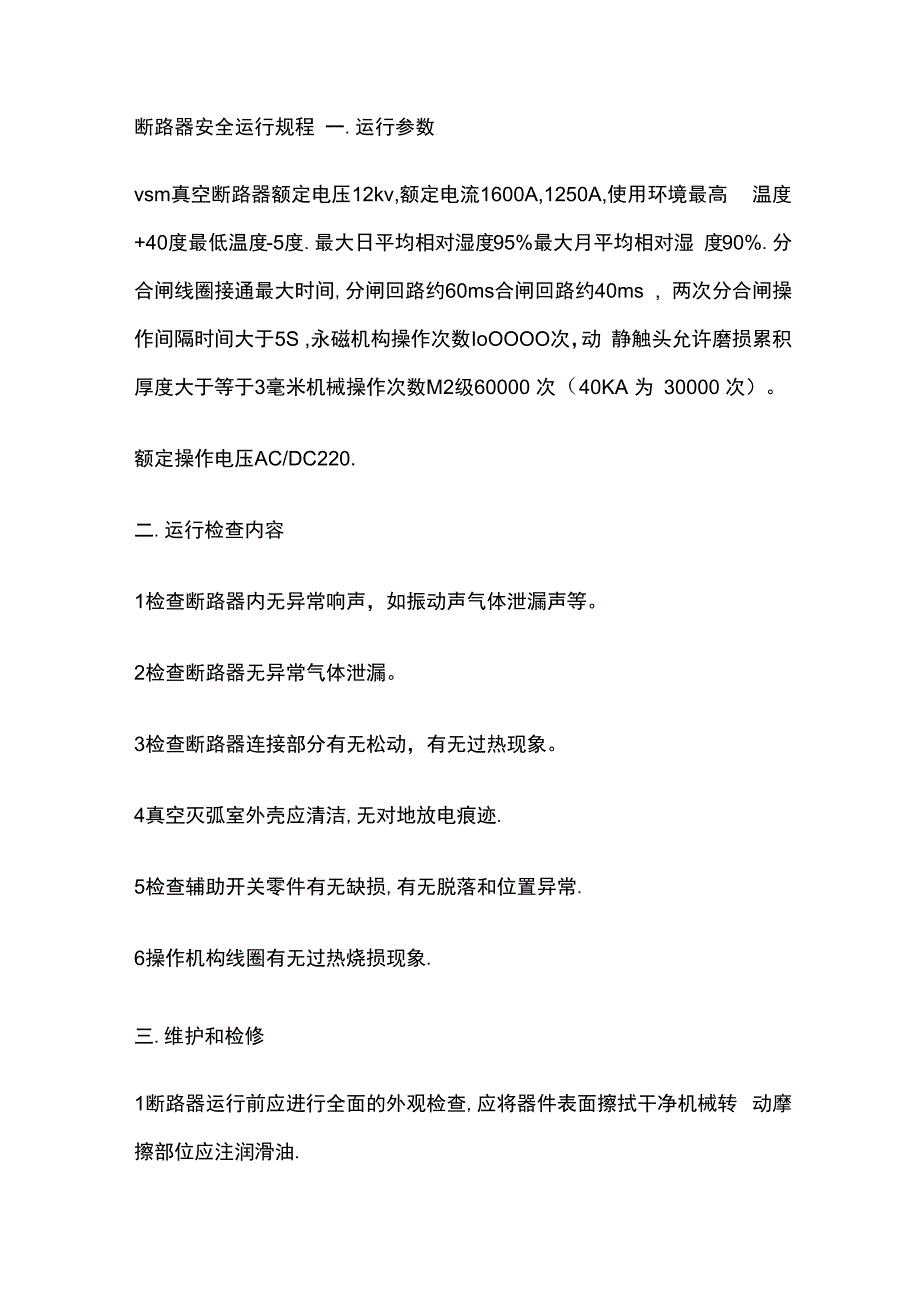

1、断路器安全运行规程 一.运行参数vsm真空断路器额定电压12kv,额定电流1600A,1250A,使用环境最高 温度+40度最低温度-5度.最大日平均相对湿度95%最大月平均相对湿 度90%.分合闸线圈接通最大时间,分闸回路约60ms合闸回路约40ms , 两次分合闸操作间隔时间大于5S ,永磁机构操作次数IoOOOO次,动 静触头允许磨损累积厚度大于等于3毫米机械操作次数M2级60000 次(40KA 为 30000 次)。额定操作电压AC/DC220.二.运行检查内容1检查断路器内无异常响声,如振动声气体泄漏声等。2检查断路器无异常气体泄漏。3检查断路器连接部分有无松动,有无过热现象。4真

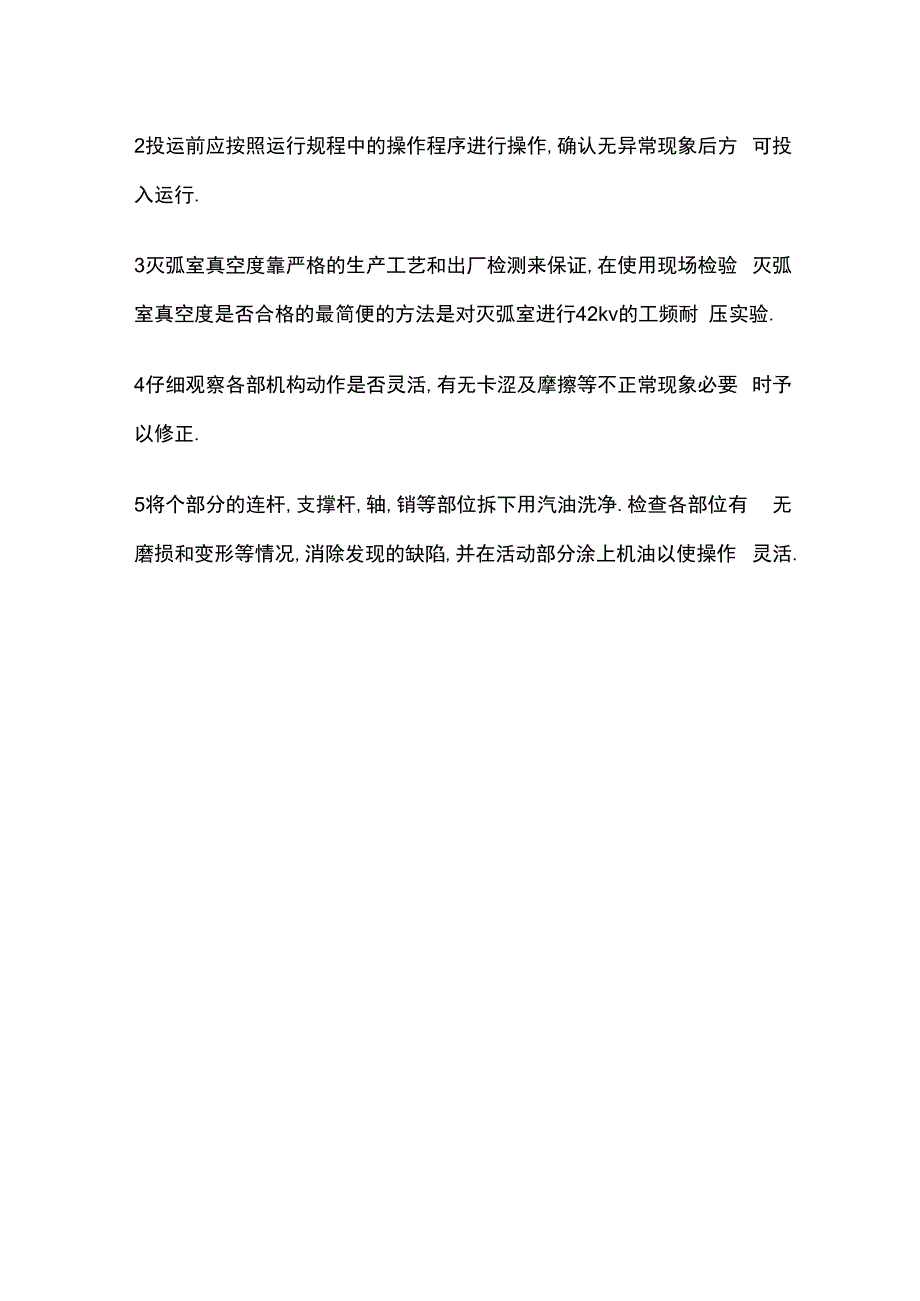

2、空灭弧室外壳应清洁,无对地放电痕迹.5检查辅助开关零件有无缺损,有无脱落和位置异常.6操作机构线圈有无过热烧损现象.三.维护和检修1断路器运行前应进行全面的外观检查,应将器件表面擦拭干净机械转 动摩擦部位应注润滑油.2投运前应按照运行规程中的操作程序进行操作,确认无异常现象后方 可投入运行.3灭弧室真空度靠严格的生产工艺和出厂检测来保证,在使用现场检验 灭弧室真空度是否合格的最简便的方法是对灭弧室进行42kv的工频耐 压实验.4仔细观察各部机构动作是否灵活,有无卡涩及摩擦等不正常现象必要 时予以修正.5将个部分的连杆,支撑杆,轴,销等部位拆下用汽油洗净.检查各部位有 无磨损和变形等情况,消除发现的缺陷,并在活动部分涂上机油以使操作 灵活.
