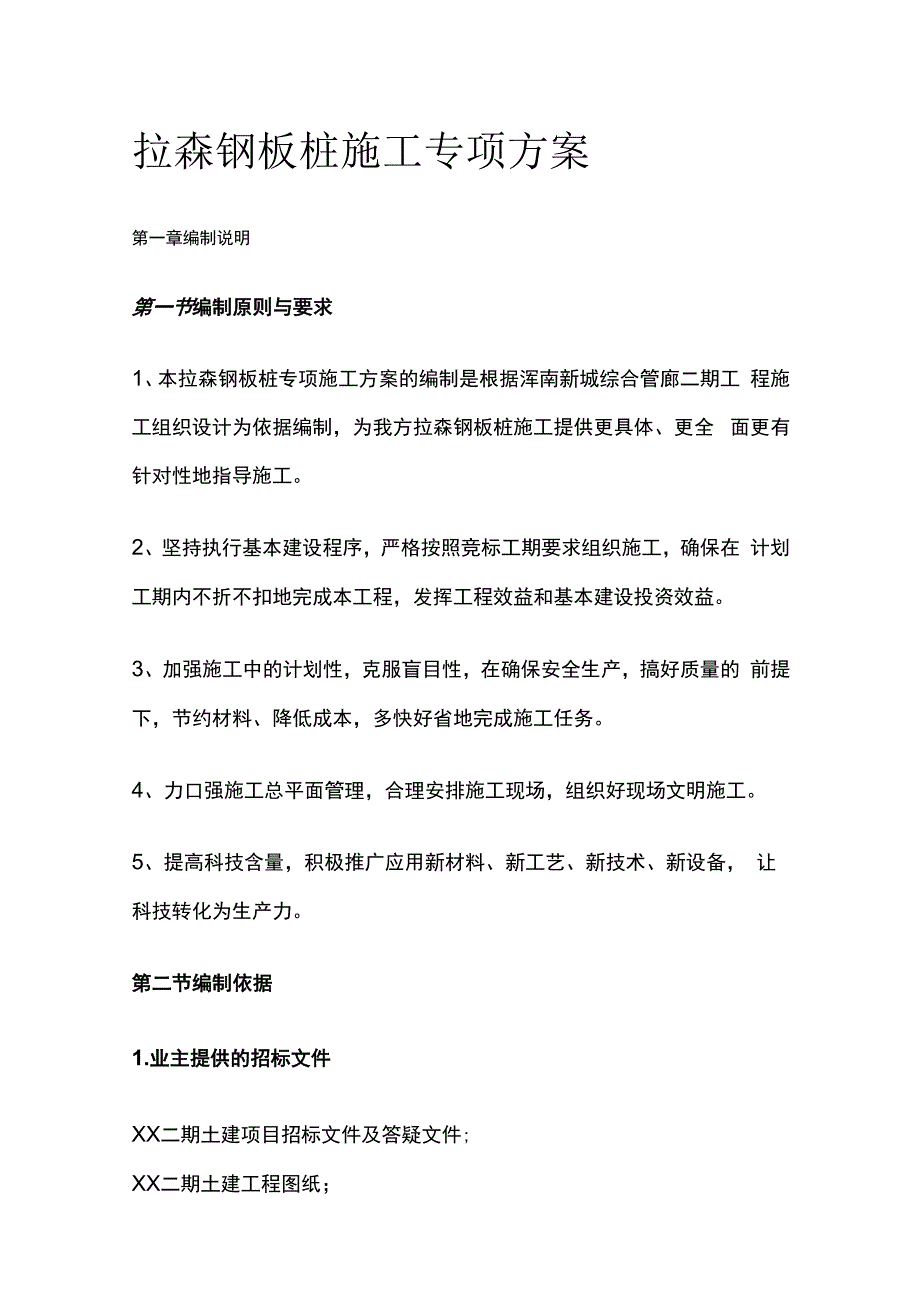

1、拉森钢板桩施工专项方案第一章编制说明第一节编制原则与要求1、本拉森钢板桩专项施工方案的编制是根据浑南新城综合管廊二期工 程施工组织设计为依据编制，为我方拉森钢板桩施工提供更具体、更全 面更有针对性地指导施工。2、坚持执行基本建设程序，严格按照竞标工期要求组织施工，确保在 计划工期内不折不扣地完成本工程，发挥工程效益和基本建设投资效益。3、加强施工中的计划性，克服盲目性，在确保安全生产，搞好质量的 前提下，节约材料、降低成本，多快好省地完成施工任务。4、力口强施工总平面管理，合理安排施工现场，组织好现场文明施工。5、提高科技含量，积极推广应用新材料、新工艺、新技术、新设备， 让科技转化为生产力。

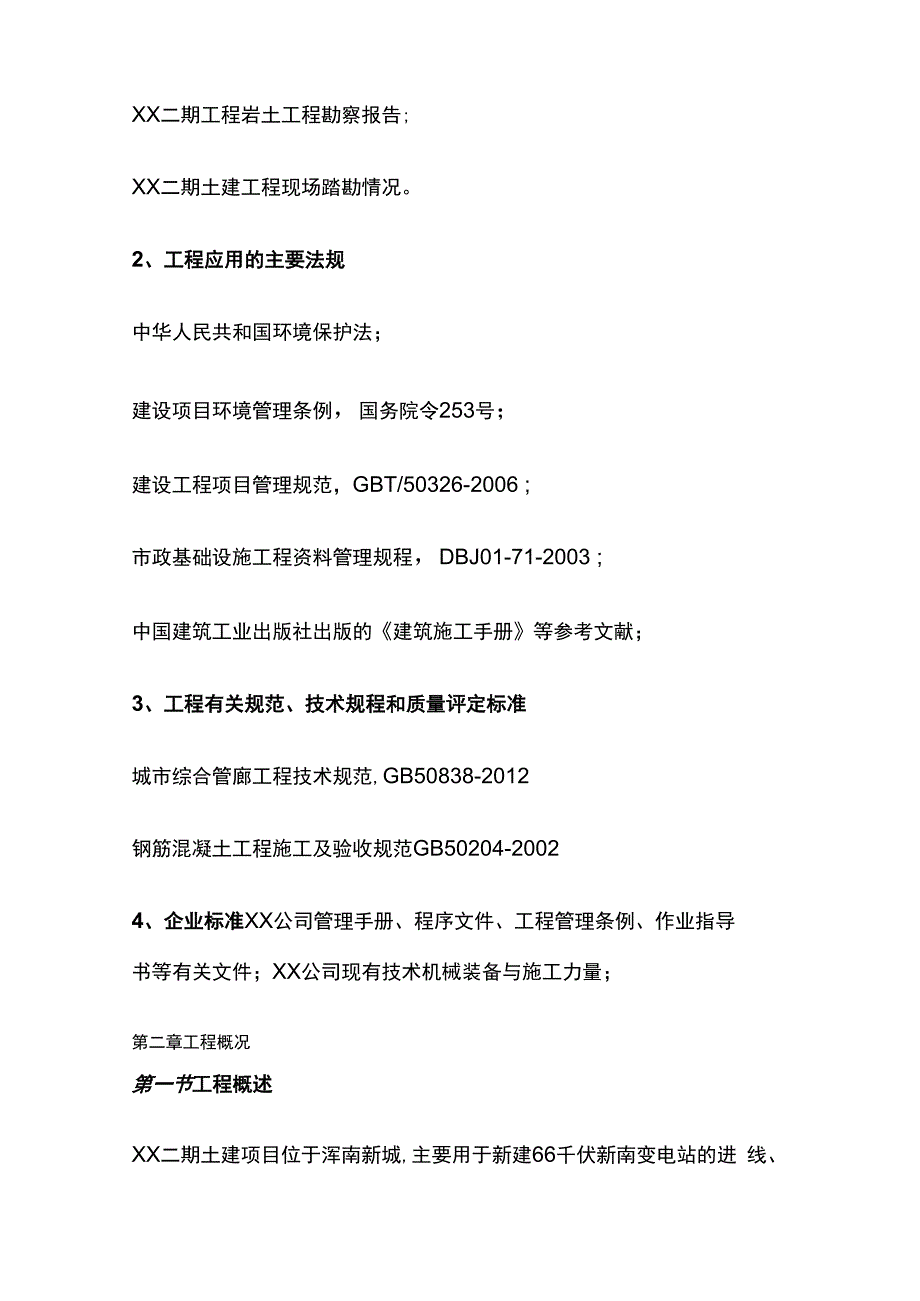

2、第二节编制依据1.业主提供的招标文件XX二期土建项目招标文件及答疑文件;XX二期土建工程图纸；XX二期工程岩土工程勘察报告;XX二期土建工程现场踏勘情况。2、工程应用的主要法规中华人民共和国环境保护法；建设项目环境管理条例，国务院令253号；建设工程项目管理规范，GBT/50326-2006 ;市政基础设施工程资料管理规程，DBJ01-71-2003 ;中国建筑工业出版社出版的建筑施工手册等参考文献；3、工程有关规范、技术规程和质量评定标准城市综合管廊工程技术规范,GB50838-2012钢筋混凝土工程施工及验收规范GB50204-20024、企业标准XX公司管理手册、程序文件、工程管理条例、

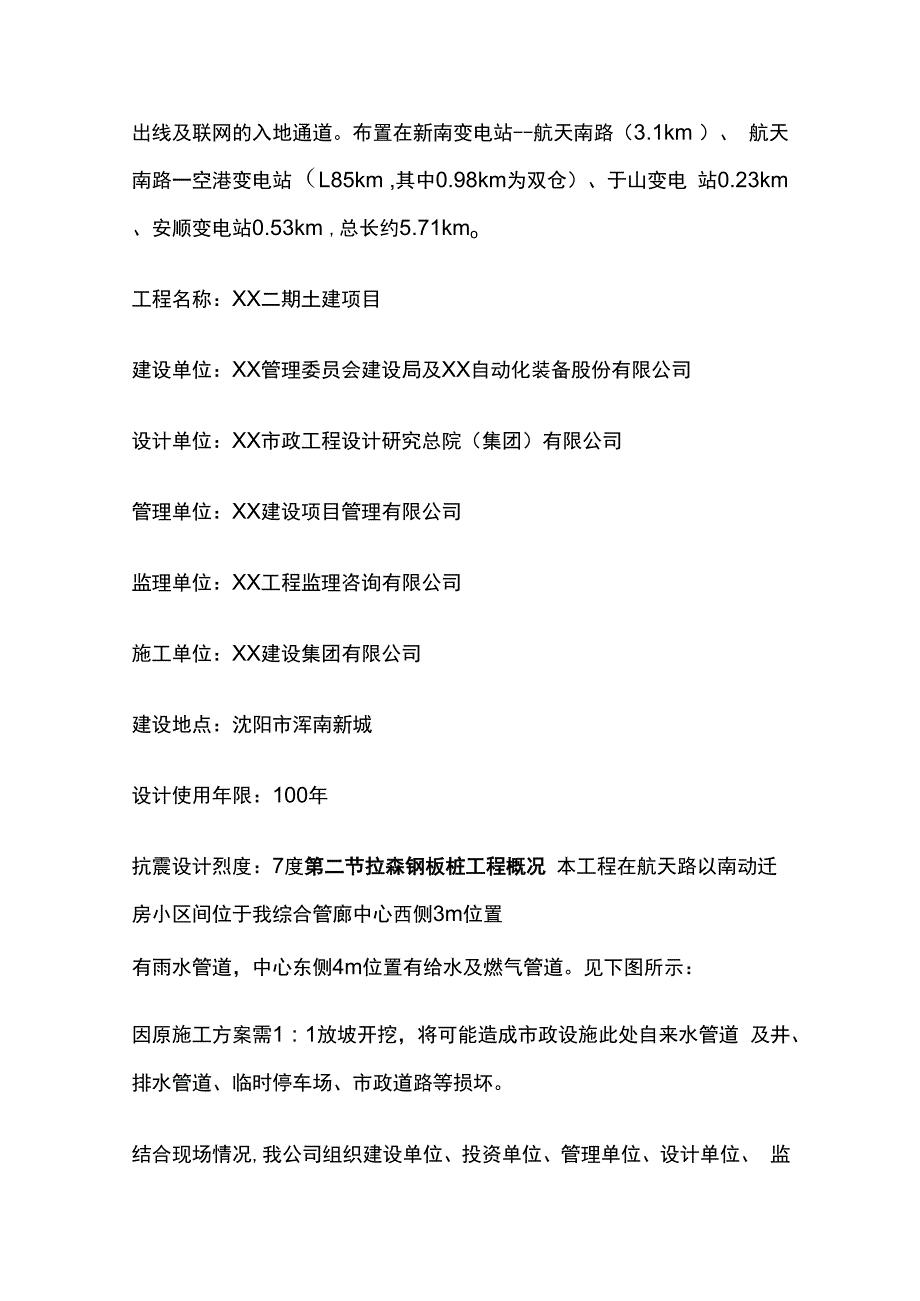

3、作业指导书等有关文件；XX公司现有技术机械装备与施工力量；第二章工程概况第一节工程概述XX二期土建项目位于浑南新城,主要用于新建66千伏新南变电站的进 线、出线及联网的入地通道。布置在新南变电站-航天南路（3.1km ）、 航天南路一空港变电站（L85km ,其中0.98km为双仓）、于山变电 站0.23km、安顺变电站0.53km ,总长约5.71kmo工程名称：XX二期土建项目建设单位：XX管理委员会建设局及XX自动化装备股份有限公司设计单位：XX市政工程设计研究总院（集团）有限公司管理单位：XX建设项目管理有限公司监理单位：XX工程监理咨询有限公司施工单位：XX建设集团有限公司建设地点：
4、沈阳市浑南新城设计使用年限：100年抗震设计烈度：7度第二节拉森钢板桩工程概况 本工程在航天路以南动迁房小区间位于我综合管廊中心西侧3m位置有雨水管道，中心东侧4m位置有给水及燃气管道。见下图所示：因原施工方案需1 : 1放坡开挖，将可能造成市政设施此处自来水管道 及井、排水管道、临时停车场、市政道路等损坏。结合现场情况,我公司组织建设单位、投资单位、管理单位、设计单位、 监理单位各方共同到现场调查核实，现场确定方案：将对动迁房范围(K4+510K4+960 )的管廊工程采用拉森钢板桩支护施工，保证管廊 两侧的构造物不受损坏，钢板桩采用12m长拉森钢板桩连续打设，钢 板桩顶部采用400*400
5、工字钢围檀，然后采用DN400的钢管支撑进 行对撑，间隔6m布置一档，基坑支撑安装到位后再进行基坑开挖。如 右图所示：对局部影响的构筑物进行临时拆迁或者保护(如停车场、便 道等)，待我方施工结束后再给原状恢复。第三节地形地貌.地质及地下水情况L地形地貌本拟建工程所在的沈阳市浑南新城主要处于小辽河断陷盆地上，第四纪 地层不整合于基岩之上，表面岩性以砂壤土和壤土为主，沈阳浑南新城 位于浑河水系冲积而成的浑河平原上，场区地形平缓，区内地势东高西 低，南高北低，平均海拔50m左右。2、地质情况 沿线综合管廊布置地段地层主要由耕土、黏性土、砂土及碎石土构成， 在综合管廊埋设深度处主要为粉质黏土层该承载力
6、特征值为140KPa , 具体地层情况3、地下水情况本拟建工程范围内地下水主要类型为潜水，地下水初见埋深约为8m, 地下水受季节影响变化幅度约为2m ,场地局部范围存在上层滞水，其 埋深约2.5m左右。地下水对混凝土结构具微侵蚀性，对钢筋混凝土中的钢筋具有微弱侵蚀 性。第四节现场施工环境本工程主要穿越航天路动迁房,交通便利，施工现场三通一平全部到位, 为材料运输提供了条件。动迁房尚未有居民入住，且区间道路车辆很少，可以较为容易地解决临 设、材料堆放、加工场地等用地问题。如土方支护开挖遇管线及地下障碍物等需要保护或处理情况时，我司到 时按业主及监理工程师的指令视具体情况上报专项方案另行解决。第三
7、章施工总体组织部署第一节施工部署原则通过阅读理解招标文件、施工图纸及现场考察，我们对本工程项目施工 方案做了仔细的研究，并借鉴于我单位类似工程的施工经验，确保工程 总体目标顺利进行作如下布置：施工总体部署是指导整个工程施工的关键线路，贯穿于整个施工过程中， 与之相关的包含施工段的划分、布置、施工进度计划等关键因素，并对 分阶段施工流程具有指导和制约作用。第三节施工场地布置L临时设施临时办公室生活区建设：现场搭设帐篷及彩钢板房，供施工人员办公、 居住。2、用水、用电根据现场的具体情况确定。临时用水：生活用水从附近解决，施工用水由现场降水井抽取的地下水 提供。临时用电：本工程生活用电根据甲方现场提
8、供的位置临时搭接。3、临时通讯施工工地安装对讲机和视频监控设备；与公司总部的联系，使用移动通信设施；数据往来采用公司网上交流的方式。4、临时道路施工前先修建设备和材料进场的临时通道。5、临时场地选好弃土暂存场地及施工配套设施的安装场地；第四节施工机械和劳动力部署一、组织准备根据本工程特点和技术要求，我公司选派施工经验丰富、责任心强、曾 多次承接同类工程施工的人员出任项目经理，并配备技术过硬、具有丰 富施工经验的技术、测量、施工、质控人员。组织有关部门的技术、业务能手到本工程部，在项目经理、总工的领导 下，各尽其职。集中选拔操作水平高的整编制施工队伍，组建专业施工队伍，确保本工 程保质、保量、按
9、期完成。二.技术准备(1)完成项目部组建，完成施工组织设计方案的编制与审批；完成现场调查，特别是现浇管廊段范围可能与管线矛盾的现况管线 的调查，在此基础上及时与监理、设计配合，确定处理方案和各方配合 措施；(3)完成测量桩位交接及控制网点的布设工作；三、人员准备四.材料准备根据工程实际需要提出材料计划，选择供货厂家，为材料及时进场做好 前期准备。拉森钢板桩采用SP-IV型钢板桩。对各种材料的进场时间及数量等根据工程进展情况提前做好安排计划， 分期、分批进场，并派专人看守。进场材料均需进行质量检查验收，不合格材料不允许进场使用，所有材 料均需有质量合格证。五.机械准备本工程所投入的主要机械第五节
10、施工工期安排根据现场的施工条件,本工程拉森钢板桩施工安排如下：由北向南打设, 总体施工工期在60日历天。1、现场准备7日历天2、打设钢板桩7日历天3、支撑安装：2日历天4、土方开挖及管廊施工40日历天5、支撑拆除及钢板桩拔除3日历天6、土方回填1日历天第四章拉森钢板桩施工工艺第一节施工工艺流程放线定位一板桩放线定位一挖槽一安装吊机一打设板桩一拆除托架T 挖土一支撑安装一挖土T管廊施工T回填一支撑拆除一拔除板桩一回 填 第二节测量施工方案 对业主所交桩位及资料，及时进行复测，并将复核结果上报监理单位并 保存。根据图纸要求对拉森钢板桩进行测量定位。第三节钢板桩打设在板桩运至现场在打设前，应对其进行
11、检查，板桩立面应平直，锁扣合 乎标准，对锁扣不合的进行修整合格的再用。同时应将桩尖处的凹槽底 部封闭，避免泥土挤入锁扣应涂以黄油。(1)履带吊停在离打桩点就近的施工平台，侧向施工，便于测量人员 观察。挂上振动锤，升高，理顺油管及电缆。(2)锤下降，开液压口，拉一根桩至打桩锤下，锁口抹上润滑油，起 锤。(3 )待钢板桩尖离开地面30cm时，停止上升。锤下降，使桩至夹口 中，开动液压机，夹紧桩。上升锤与桩，至打桩地点。(4)对准桩与定位桩的锁口，锤下降，靠锤与桩自重压桩至地面以下 一定深度不能下降为止。(5 )试开打桩锤30秒左右,停止振动，利用锤惯性打桩至坚实土层， 开动振动锤打桩下降,控制打桩
12、锤下降的速度,尽可能的使桩保持竖直, 以便锁口能顺利咬合，提高止水能力。(6 )板桩至设计高度前40cm时，停止振动,振动锤因惯性继续转动 一定时间，打桩至设计高度。(7 )松开液压夹口,锤上升，打第二根桩,第一、二块板桩打设位置 和方向要确保精度，起导向板作用，每入土一米测量一次，板桩打设桩 身发生倾斜时，用钢丝绳拉住桩身，边拉边打，逐步边打，逐步纠正, 以上类推至打完所有桩。第四节钢支撑拼装根据图纸尺寸制作，配备钢支撑，并且编号，送于现场安装，根据现场 道路，周边环境情况，酌情对基坑挖支撑沟槽或出土一层，便于钢支撑 安装，根据现场的支撑编号，拼接、安装垂直正交的DN40012钢管 支撑。钢
13、管支撑二端设置活络头，钢支撑施加预应力，钢支撑采用30 吨履带吊拼装、吊装。钢支撑安装完毕，对钢支撑连接点进行复检，经 验收合格，方可开挖。第五节土方开挖土方开挖采用机械分层分段开挖，采用变开挖变支撑。分段距离采用 6m,分层主要分两层开挖，第一层为表面卸土，开始进行支撑沟槽开 挖，支撑安装完毕后进行第二层土方开挖至设计标高。开挖土方时离设计垫层底部标高150 300mm厚的土方由人工清除, 避免扰动地基。挖至设计标高经三检后，应立即进行施工垫层，以避免土体隆起、 泡水和土体扰动。第六节支撑.围掠拆除及板桩拆除围橡安装在土方开挖至固定标高后进行（根据设计图纸确定），围樵、 支撑之间应用电焊焊接
14、牢固。把支撑体系焊接完毕后才能进行土方开挖 作业，挖至设计标高后进行垫层浇筑及预制管廊吊装施工，吊装施工完 成后采用挖出的土回填，然后拆除支撑及围樵。在全部地下工程完成后并回填后进行板桩拔除。拔除时，可先用振动锤 将锁口震活，以减少互相间的粘附，然后用吊机、震动锤边震动边拔出 每根桩；在个别拔不动的桩可先用振动锤震打下沉IOO 300mm ,然 后在用一台卷扬机协助拔出板桩。板桩拆除及时清理出场地。拔桩时应 采取以下措施：1）根据土质情况，可在拔桩前靠桩边沿灌入清水，减少摩阻力。2）拔桩后出现的空隙，应立即灌入黄沙，减少对临近构筑物、道路的 影响。3）吊机应随振动锤的启动而逐渐加荷，起吊力略小
15、于减振器弹簧的压 缩极限。4）设置基坑边坡观测点，专人观测，一旦出现险情，立即采取措施, 如压密逐渐等。第七节施工要求L拉森钢板桩施工要求由具有相关的施工资质和施工经验的施工方负 责施工,以保证施工质量和施工进度。2、钢板桩运到工地后，应进行检查、分类、编号和登记，并进行锁扣 检查，凡有弯曲、破损、锁口不合格的均应进行整修。锁扣内外应光洁， 并呈一直线，全长不应有破损、缺损、扭曲或死弯。3、施工时，应合理安排好打桩顺序。4、每根钢板桩的水平定位尺寸和垂直度必须时打时测时纠，以减少误 差，从而保证施工质量和施工进度。5、在插钢板桩前。除在锁扣内涂以润滑油以减少锁口的磨阻力外，同 时在未插套的锁口下端打入铁锲或硬木锲，防止沉入时泥沙堵塞锁口。6、钢板桩施工时应注意钢板桩锁扣处止水；7、回填土完成后时进行拔桩，拔桩时应采取可靠措施，避免震动对管 廊产生破坏。拔桩设备要与板桩保持一定距离，减少板桩受到的侧向压力，拔桩顺序 宜与打桩顺序相反，拔桩后形成的桩孔应及时回填处理。第五章安全防护施工措施 成立以项目经理为组长的施工现场安全文明领导小组，项目经理为项目 安全生产第一责任人，对工程施工生产安全负有直接的领导责任。牢固 树立安全为了生产、生产必须安全
