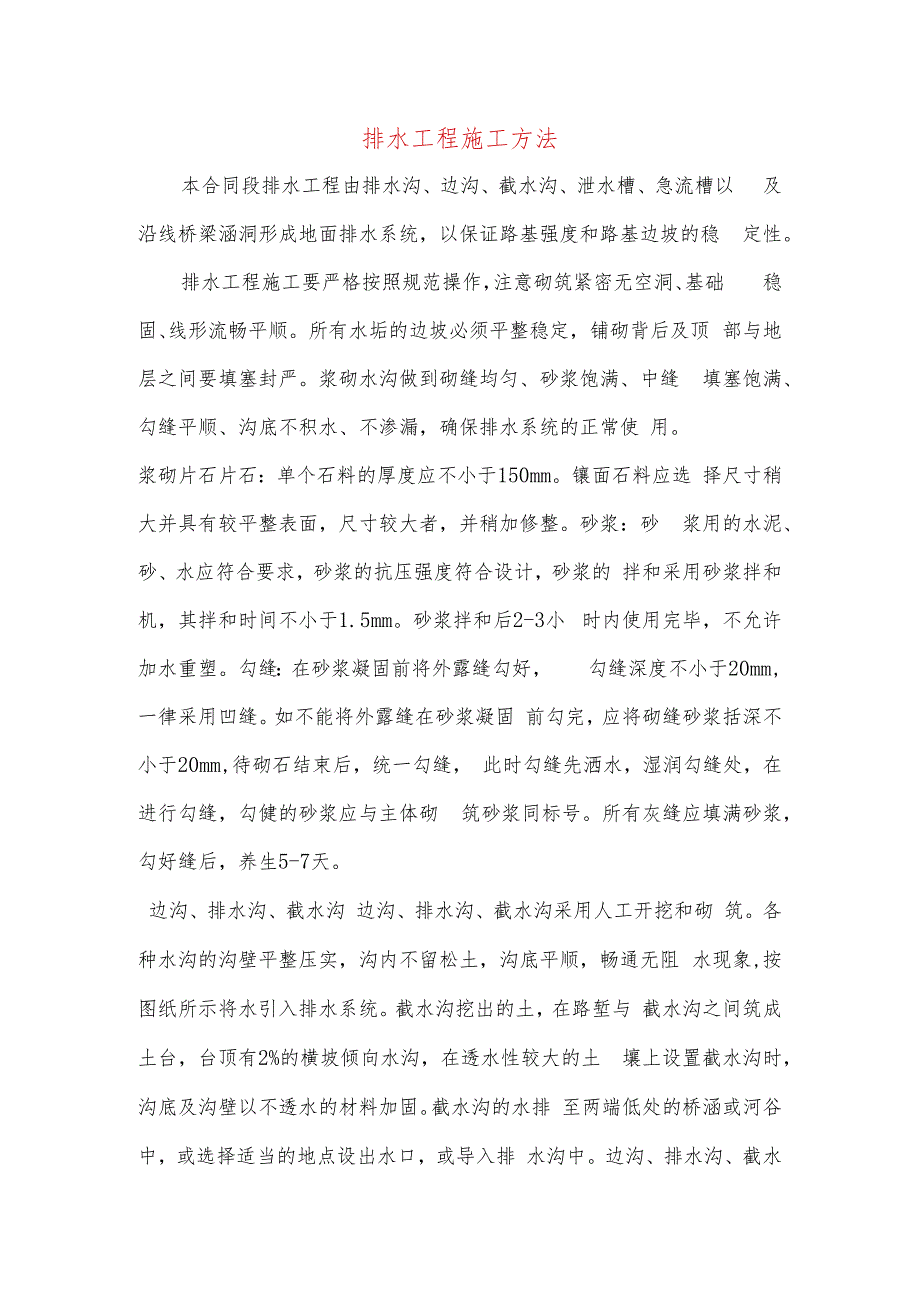

1、排水工程施工方法本合同段排水工程由排水沟、边沟、截水沟、泄水槽、急流槽以 及沿线桥梁涵洞形成地面排水系统，以保证路基强度和路基边坡的稳 定性。排水工程施工要严格按照规范操作，注意砌筑紧密无空洞、基础 稳固、线形流畅平顺。所有水垢的边坡必须平整稳定，铺砌背后及顶 部与地层之间要填塞封严。浆砌水沟做到砌缝均匀、砂浆饱满、中缝 填塞饱满、勾缝平顺、沟底不积水、不渗漏，确保排水系统的正常使 用。浆砌片石片石：单个石料的厚度应不小于150mm。镶面石料应选 择尺寸稍大并具有较平整表面，尺寸较大者，并稍加修整。砂浆：砂 浆用的水泥、砂、水应符合要求，砂浆的抗压强度符合设计，砂浆的 拌和采用砂浆拌和机，其拌
2、和时间不小于1.5mm。砂浆拌和后2-3小 时内使用完毕，不允许加水重塑。勾缝：在砂浆凝固前将外露缝勾好， 勾缝深度不小于20mm, 一律采用凹缝。如不能将外露缝在砂浆凝固 前勾完，应将砌缝砂浆括深不小于20mm,待砌石结束后，统一勾缝， 此时勾缝先洒水，湿润勾缝处，在进行勾缝，勾健的砂浆应与主体砌 筑砂浆同标号。所有灰缝应填满砂浆，勾好缝后，养生5-7天。边沟、排水沟、截水沟 边沟、排水沟、截水沟采用人工开挖和砌 筑。各种水沟的沟壁平整压实，沟内不留松土，沟底平顺，畅通无阻 水现象,按图纸所示将水引入排水系统。截水沟挖出的土，在路堑与 截水沟之间筑成土台，台顶有2%的横坡倾向水沟，在透水性较

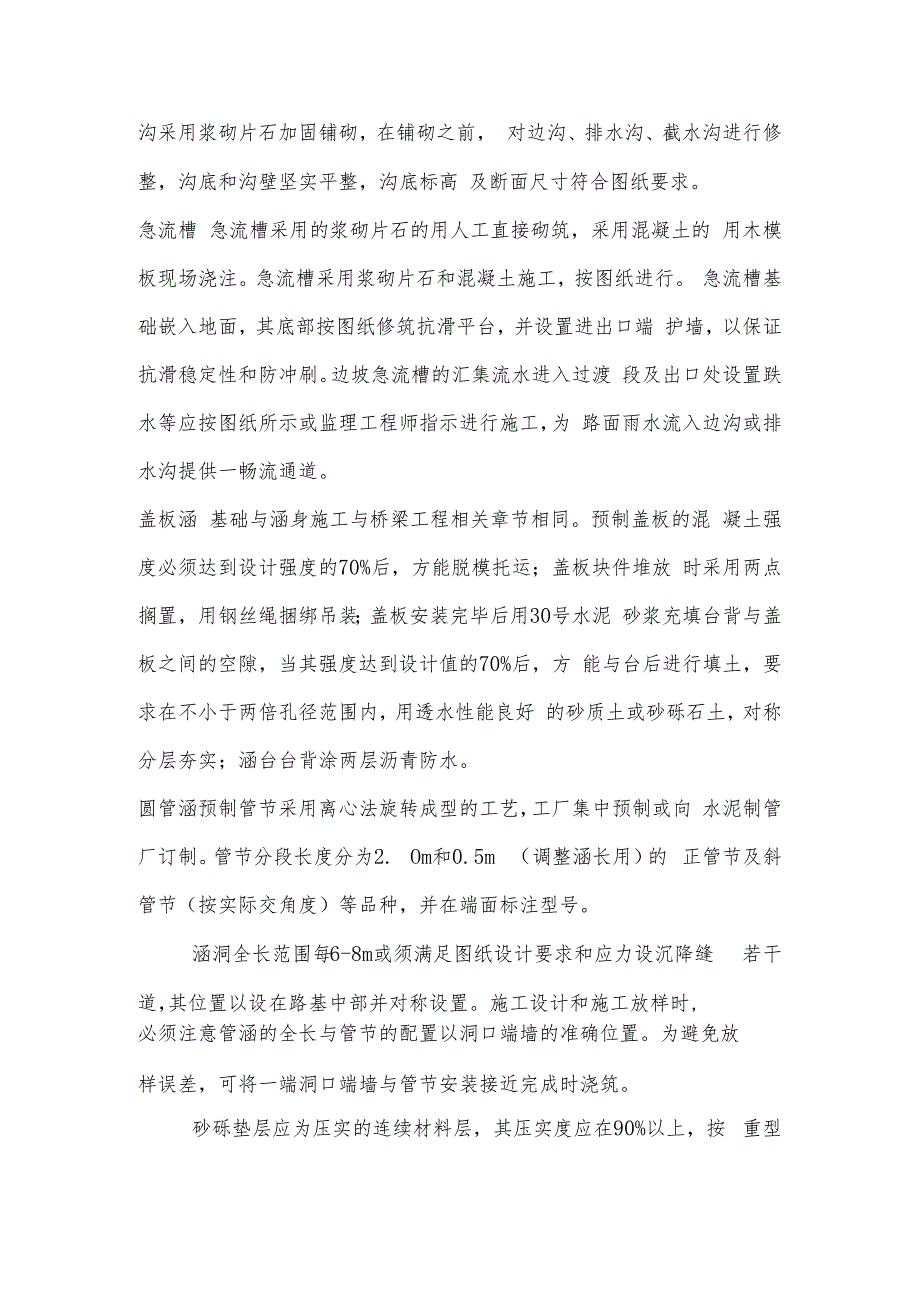

3、大的土 壤上设置截水沟时，沟底及沟壁以不透水的材料加固。截水沟的水排 至两端低处的桥涵或河谷中，或选择适当的地点设出水口，或导入排 水沟中。边沟、排水沟、截水沟采用浆砌片石加固铺砌，在铺砌之前， 对边沟、排水沟、截水沟进行修整，沟底和沟壁坚实平整，沟底标高 及断面尺寸符合图纸要求。急流槽 急流槽采用的浆砌片石的用人工直接砌筑，采用混凝土的 用木模板现场浇注。急流槽采用浆砌片石和混凝土施工，按图纸进行。 急流槽基础嵌入地面，其底部按图纸修筑抗滑平台，并设置进出口端 护墙，以保证抗滑稳定性和防冲刷。边坡急流槽的汇集流水进入过渡 段及出口处设置跌水等应按图纸所示或监理工程师指示进行施工，为 路面雨水
4、流入边沟或排水沟提供一畅流通道。盖板涵 基础与涵身施工与桥梁工程相关章节相同。预制盖板的混 凝土强度必须达到设计强度的70%后，方能脱模托运；盖板块件堆放 时采用两点搁置，用钢丝绳捆绑吊装；盖板安装完毕后用30号水泥 砂浆充填台背与盖板之间的空隙，当其强度达到设计值的70%后，方 能与台后进行填土，要求在不小于两倍孔径范围内，用透水性能良好 的砂质土或砂砾石土，对称分层夯实；涵台台背涂两层沥青防水。圆管涵预制管节采用离心法旋转成型的工艺，工厂集中预制或向 水泥制管厂订制。管节分段长度分为2. Om和0.5m （调整涵长用）的 正管节及斜管节（按实际交角度）等品种，并在端面标注型号。涵洞全长范围

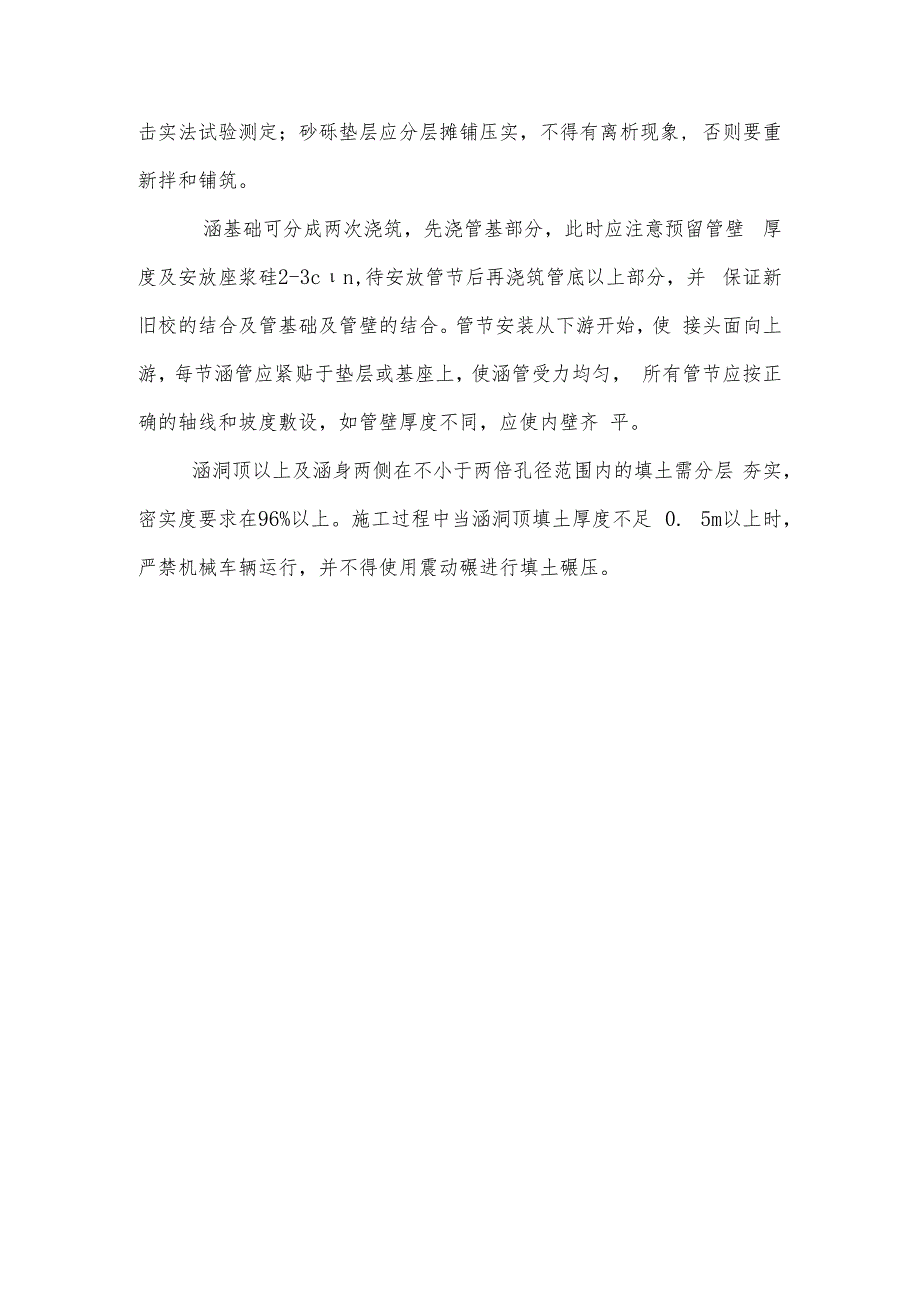

5、每6-8m或须满足图纸设计要求和应力设沉降缝 若干道，其位置以设在路基中部并对称设置。施工设计和施工放样时,必须注意管涵的全长与管节的配置以洞口端墙的准确位置。为避免放样误差，可将一端洞口端墙与管节安装接近完成时浇筑。砂砾垫层应为压实的连续材料层，其压实度应在90%以上，按 重型击实法试验测定；砂砾垫层应分层摊铺压实，不得有离析现象, 否则要重新拌和铺筑。涵基础可分成两次浇筑，先浇管基部分，此时应注意预留管壁 厚度及安放座浆硅2-3cn,待安放管节后再浇筑管底以上部分，并 保证新旧校的结合及管基础及管壁的结合。管节安装从下游开始，使 接头面向上游，每节涵管应紧贴于垫层或基座上，使涵管受力均匀， 所有管节应按正确的轴线和坡度敷设，如管壁厚度不同，应使内壁齐 平。涵洞顶以上及涵身两侧在不小于两倍孔径范围内的填土需分层 夯实，密实度要求在96%以上。施工过程中当涵洞顶填土厚度不足 0. 5m以上时，严禁机械车辆运行，并不得使用震动碾进行填土碾压。
