1、接地与防雷施工现场临时用电安全规范- 接地与接地电阻（一）接地1.1 下列电气装置的外露可导电部分和装置外可导电部分均应 接地：1电机、变压器、照明灯具等I类电气设备的金属外壳、基 础型钢、与该电气设备连接的金属构架及靠近带电部分的金属围 栏；2电缆的金属外皮和电力线路的金属保护管.接线盒。1.2 接地装置的敷设应符合下列要求：1人工接地体的顶面埋设深不宜小于0.6m。2每一接地装置的接地线应采用2根及以上导体，在不同点 与接地体做电气连接。不得采用铝导体做接地体或地下接地线。 人工垂直接地体宜采用热浸镀锌圆钢、角钢.钢管，长度宜为 2.5m ;人工水平接地体宜采用热浸镀锌的扁钢或圆钢；圆钢直

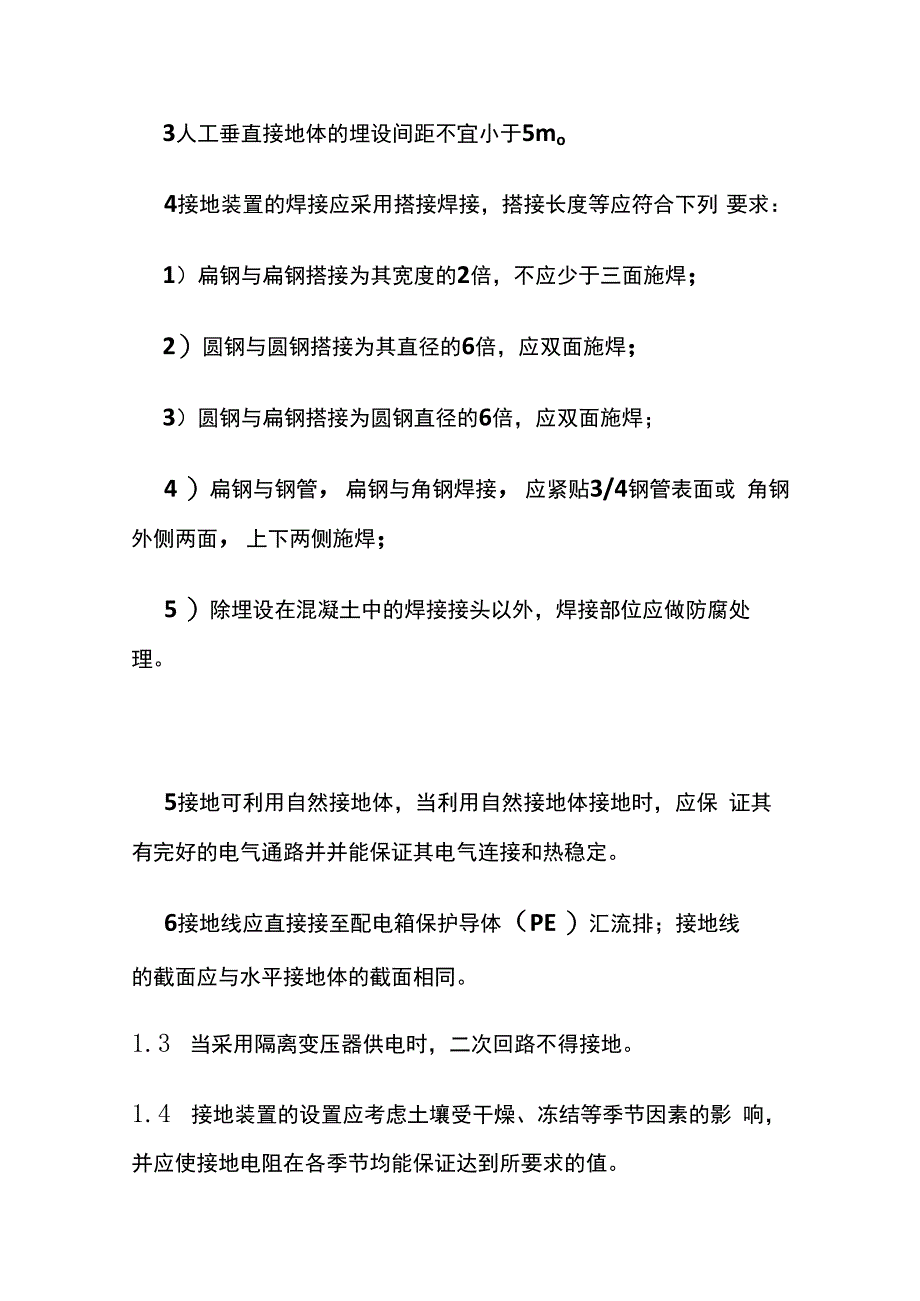

2、 径不应小于12mm ;扁钢、角钢等型钢截面不应小于90mm2 z 其厚度不应小于3mm;钢管壁厚不应小于2mm;人工接地体 不得采用螺纹钢筋。3人工垂直接地体的埋设间距不宜小于5mo4接地装置的焊接应采用搭接焊接，搭接长度等应符合下列 要求：1）扁钢与扁钢搭接为其宽度的2倍，不应少于三面施焊；2）圆钢与圆钢搭接为其直径的6倍，应双面施焊；3）圆钢与扁钢搭接为圆钢直径的6倍，应双面施焊；4 ）扁钢与钢管，扁钢与角钢焊接，应紧贴3/4钢管表面或 角钢外侧两面，上下两侧施焊；5 ）除埋设在混凝土中的焊接接头以外，焊接部位应做防腐处 理。5接地可利用自然接地体，当利用自然接地体接地时，应保 证其有完

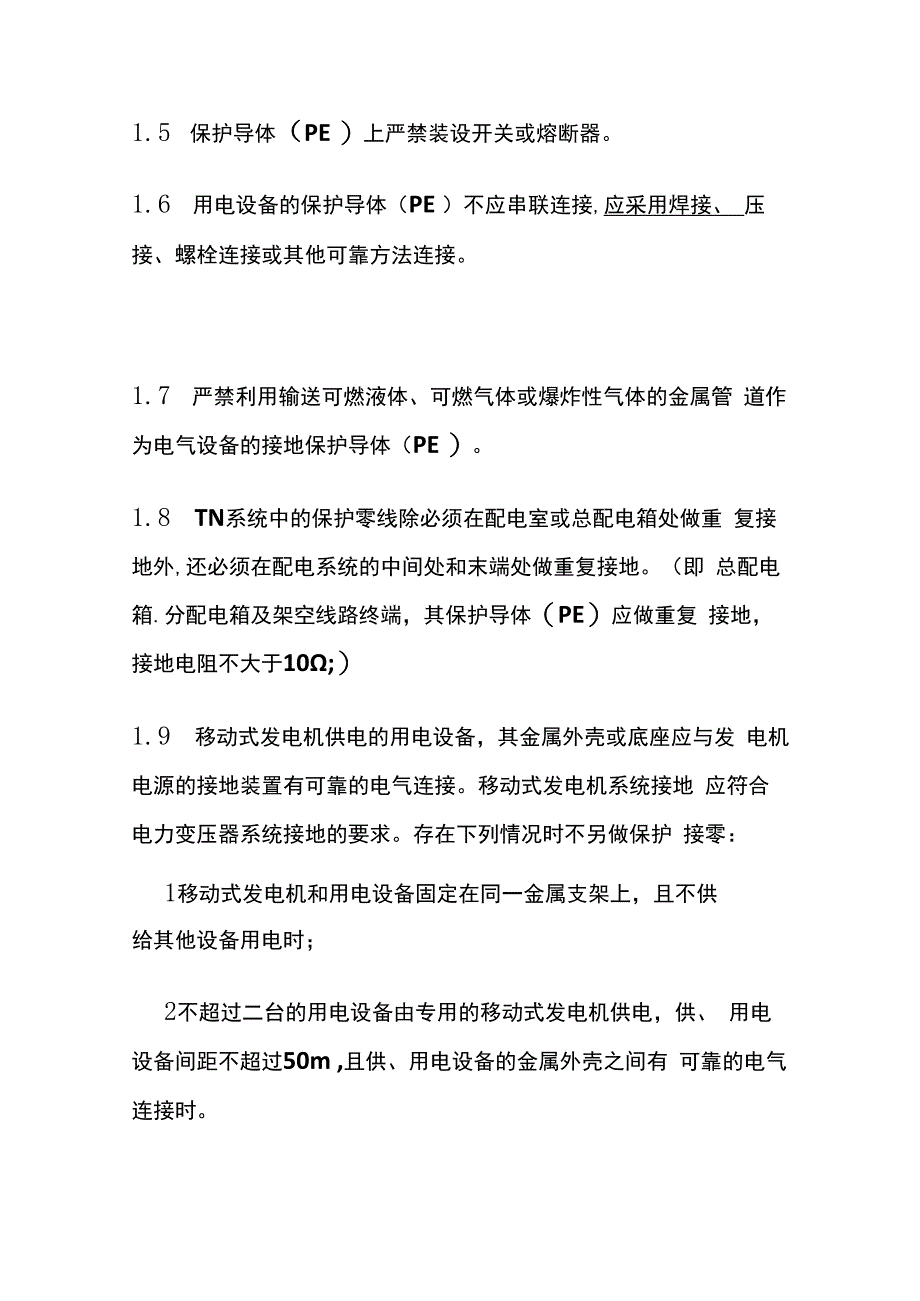

3、好的电气通路并并能保证其电气连接和热稳定。6接地线应直接接至配电箱保护导体（PE ）汇流排；接地线的截面应与水平接地体的截面相同。1.3 当采用隔离变压器供电时，二次回路不得接地。1.4 接地装置的设置应考虑土壤受干燥、冻结等季节因素的影 响，并应使接地电阻在各季节均能保证达到所要求的值。1.5 保护导体（PE ）上严禁装设开关或熔断器。1.6 用电设备的保护导体（PE ）不应串联连接,应采用焊接、 压接、螺栓连接或其他可靠方法连接。1.7 严禁利用输送可燃液体、可燃气体或爆炸性气体的金属管 道作为电气设备的接地保护导体（PE ）。1.8 TN系统中的保护零线除必须在配电室或总配电箱处做重 复
4、接地外,还必须在配电系统的中间处和末端处做重复接地。（即 总配电箱.分配电箱及架空线路终端，其保护导体（PE）应做重复 接地，接地电阻不大于10;）1.9 移动式发电机供电的用电设备，其金属外壳或底座应与发 电机电源的接地装置有可靠的电气连接。移动式发电机系统接地 应符合电力变压器系统接地的要求。存在下列情况时不另做保护 接零：1移动式发电机和用电设备固定在同一金属支架上，且不供给其他设备用电时；2不超过二台的用电设备由专用的移动式发电机供电，供、 用电设备间距不超过50m ,且供、用电设备的金属外壳之间有 可靠的电气连接时。1.10 在TN系统中严禁将单独敷设的工作零线再做重复接地。1.11
5、 护导体（PE）和相导体材质应相同，保护导体（PE）最小截面 积应符合下表规定。（施工现场临时用电安全技术规范JGJ 462005规定在相道题截面积小于等于16时，保护导体最下 截面积为5 mm2 ）保护导体（PE）最小截面积（imn2）（二）接地电阻2.1 单台容量超过IOOkVA或使用同一接地装置并联运行且总 容量超过IOOkVA的电力变压器或发电机的工作接地电阻值不 得大于4o单一容量不超过IOOkVA或使用同一接地装置并联运行且总 容是不超过IOOkVA的电力变压器或发电机的工作接地电阻值 不得大于10o在土壤电阻率大于1000m的地区，当达到上述接地电阻 值有困难时，工作接地电阻值可
6、提高到30o2.2 在TN系统中，保护零线每一处重复接地装置的接地电阻 值不应大于10C。在工作接地电阻值允许达到IoC的电力系统 中，所有重复接地的等效电阻值不应大于10o2.3 在有静电的施工现场内，对集聚在机械设备上的静电应采 取接地泄漏措施。每组专设的静电接地体的接地电阻值不应大于 100 ,高土壤电阻率地区不应大于1000o2.4 当高压设备的保护接地与变压器的中性点接地分开设置时, 变压器中性点接地的接地电阻不应大于40 ;当受条件限制高 压设备的保护接地与变压器的中性点接地无法分开设置时，变压 器中性点的接地电阻不应大于10o2.5 发电机中性点应接地，且接地电阻不应大于4 ;发
7、电机组 的金属外壳及部件应可靠接地。二、防雷1位于山区或多雷地区的变电所、箱式变电站、配电室应装设防 雷装置；高压架空线路及变压器高压侧应装设避雷器；自室外引 入有重要电气设备的办公室的低压线路宜装设电涌保护器。2施工现场和临时生活区的高度在20m及以上的钢脚手架、 幕墙金属龙骨.正在施工的建筑物以及塔式起重机、井子架、施 工升降机、机具、烟囱.水塔等设施，均应设有防雷保护措施； 当以上设施在其他建筑物或设施的防雷保护范围之内时，可不再 设置。3设有防雷保护措施的机械设备,其上的金属管路应与设备的金 属结构体做电气连接；机械设备的防雷接地与电气设备的保护接 地可共用同一接地体。4在土壤电阻率低
8、于200m区域的电杆可不另设防雷接地装 置，但在配电室的架空进线或出线处应将绝缘子铁脚与配电室的 接地装置相连接。5施工现场内的起重机、井字架、龙门架等机械设备，以及钢脚 手架和正在施工的在建工程等的金属结构，当在相邻建筑物、构 筑物等设施的防雷装置接闪器的保护范围以外时,应按下表规定 安装防雷装置。施工现场内机械设备及高架设施需安装防雷装置的规定当最高机械设备上避雷针（接闪器）的保护范围能覆盖其他设备, 且又是最后退出现场的，则其他设备可不设防雷装置。6机械设备或设施的防雷引下线可利用该设备或设施的金属结 构体，但应保证电气连接。7机械设备上的避雷针（接闪器）长度应为l2m。塔式起重 机可不另设避雷针（接闪器）。8安装避雷针（接闪器）的机械设备，所有固定的动力、控制、 照明、信号及通信线路，宜采用钢管敷设，钢管与该机械设备的 金属结构体应做电气连接。9施工现场内所有防雷装置的冲击接地电阻值不得大于30o 10做防雷接地机械上的电气设备，所连接的PE线必须同时做 重复接地，同一台机械电气设备的重复接地和机械的防雷接地可 共用同一接地体，但接地电阻应符合重复接地电阻值的要求。
