1、施工测量与监控量测一、施工测量的基本概念L原则：由整体到局部，先控制后细部。2、市政公用工程施工测量的特点是贯穿于工程实施的全过程。3、测量作业前、后均应采用不同数据采集人核对的方法。4、从事测量的作业人员，应经专业培训、考核合格，持证上岗。5、测量记录严禁擦改、涂改，不得转抄。6、建立测量复核制度。二、常用仪器1、全站仪：测距离、角度、高差、坐标、高程2、水准仪：高程测量高程计算:Ha+A=Hb+B3、激光准直仪：坐标传递、同心度找正、隧道开挖中心控制4、GPS-RTK仪器：观测精度为厘米级5、陀螺全站仪：用于地下隧道的中心方位校核三、施工测量主要内容L道路及其附属构筑物平面位置应以道路中心
2、线作施工测量的控制基 准，高程应以道路中心线部位的路面工程为基准。2、桥梁基础、墩台与上部结构等部位的平面、高程均应以桥梁中线位 置及其相应的桥面高程为准。支座（垫石）和梁（板）定位应以桥梁中 线和盖梁中轴线为基准。3、管道工程高程应以管内底高程作为施工控制基准，检查井应以井内 底高程作为控制基准。L控制网分为平面控制网和高程控制网，场区控制网按类型分为方格 网、边角网、控制导线等。方格网多用于场地平整的大型场区控制；边角网多用于山区的施工控制 网；导线测量多用于扩建或改建的施工区。2、建设单位组织办理桩点交接手续,桩点包括：基准点、基准线的数据及依据、精度等级，施工单位应进行现场探勘、复核。

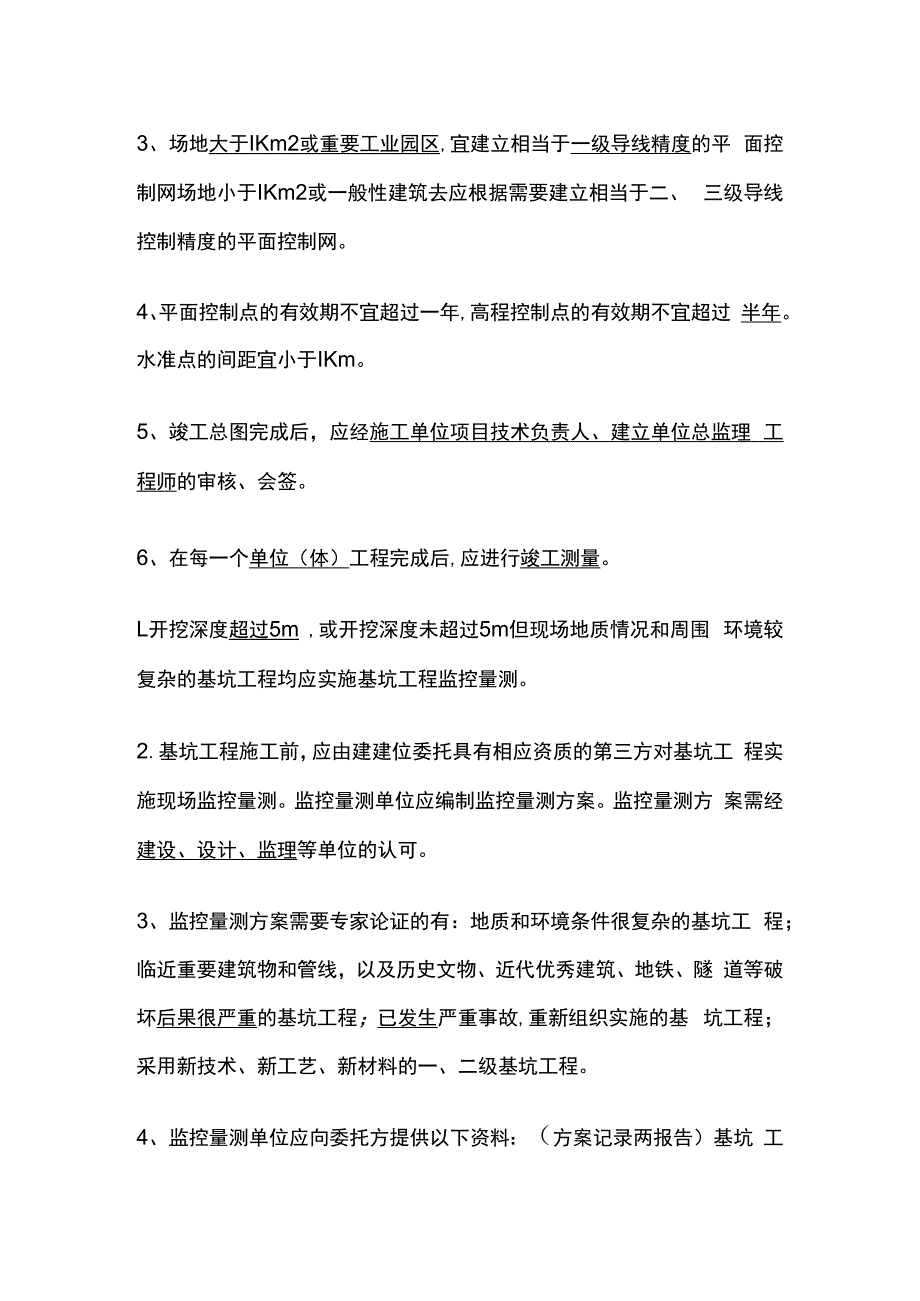

3、开工前，应对 基准点、基准线和高程进行内外业复核。复核过程中发现不符或相邻工 程矛盾时，应向建设单位提出。3、场地大于IKm2或重要工业园区,宜建立相当于一级导线精度的平 面控制网场地小于IKm2或一般性建筑去应根据需要建立相当于二、 三级导线控制精度的平面控制网。4、平面控制点的有效期不宜超过一年,高程控制点的有效期不宜超过 半年。水准点的间距宜小于IKm。5、竣工总图完成后，应经施工单位项目技术负责人、建立单位总监理 工程师的审核、会签。6、在每一个单位（体）工程完成后,应进行竣工测量。L开挖深度超过5m ,或开挖深度未超过5m但现场地质情况和周围 环境较复杂的基坑工程均应实施基坑工程监控
4、量测。2.基坑工程施工前，应由建建位委托具有相应资质的第三方对基坑工 程实施现场监控量测。监控量测单位应编制监控量测方案。监控量测方 案需经建设、设计、监理等单位的认可。3、监控量测方案需要专家论证的有：地质和环境条件很复杂的基坑工 程；临近重要建筑物和管线，以及历史文物、近代优秀建筑、地铁、隧 道等破坏后果很严重的基坑工程；已发生严重事故,重新组织实施的基 坑工程；采用新技术、新工艺、新材料的一、二级基坑工程。4、监控量测单位应向委托方提供以下资料：（方案记录两报告）基坑 工程监控量测方案；测点的布设、验收记录；阶段性监控量测报告；监 控量测总结报告5、一级基坑应测项目：（三横、三竖、三周围、二力一水）三横：坡顶水平位移、围护墙深层水平位移、土体深层水平位移三竖：墙（坡）顶竖向位移、立柱竖向位移、墙后地表竖向位移三周围：周围建筑（构筑）物倾斜、周围建筑（构筑）物裂缝、周围地 下管线变形二力一水：支撑内力、锚杆、土钉拉力、地下水位6、基坑工程巡视检查内容：（支护工况环设警）支护结构、施工工况、 基坑周边环境、监控量测设施、监控量测报警值。监控量测报警值应以监控量测项目的累计变化量和变化速率值控制。基 坑报警值应由基坑工程遴t单位确定。7、监控量测报告成果包括当日报表、阶段性报告、总结报告。
