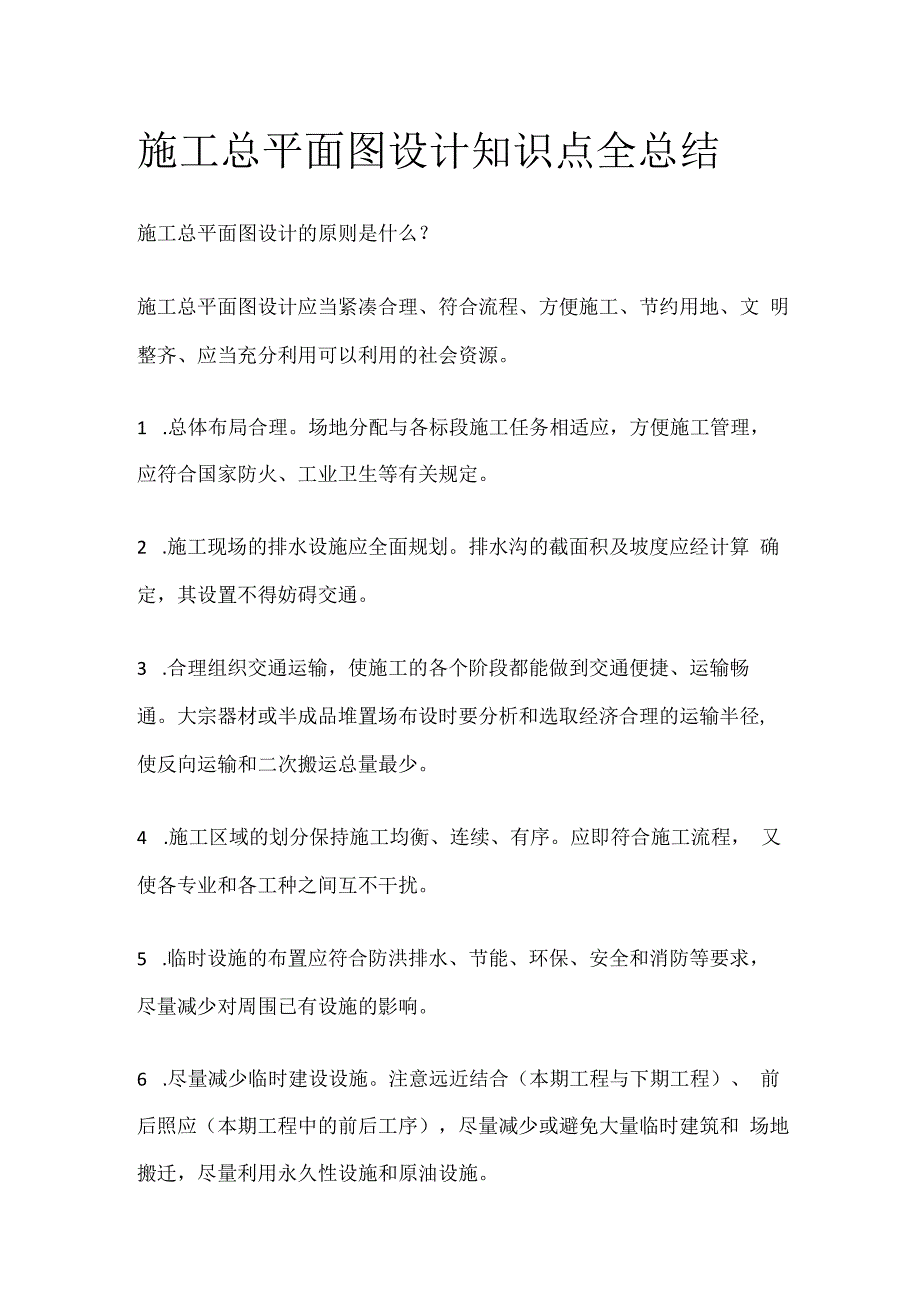

1、施工总平面图设计知识点全总结施工总平面图设计的原则是什么？施工总平面图设计应当紧凑合理、符合流程、方便施工、节约用地、文 明整齐、应当充分利用可以利用的社会资源。1 .总体布局合理。场地分配与各标段施工任务相适应，方便施工管理， 应符合国家防火、工业卫生等有关规定。2 .施工现场的排水设施应全面规划。排水沟的截面积及坡度应经计算 确定，其设置不得妨碍交通。3 .合理组织交通运输，使施工的各个阶段都能做到交通便捷、运输畅 通。大宗器材或半成品堆置场布设时要分析和选取经济合理的运输半径, 使反向运输和二次搬运总量最少。4 .施工区域的划分保持施工均衡、连续、有序。应即符合施工流程， 又使各专业和各

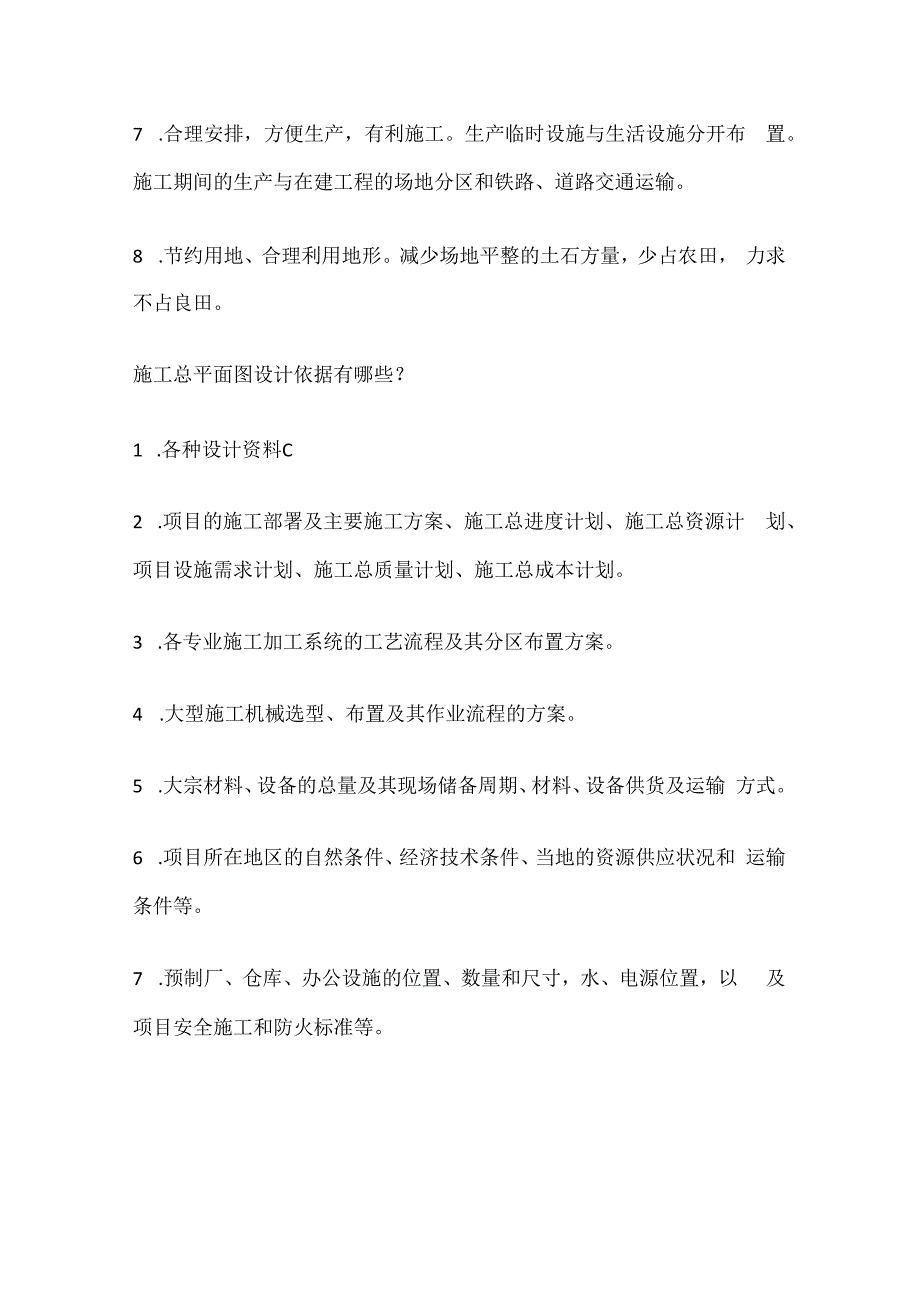

2、工种之间互不干扰。5 .临时设施的布置应符合防洪排水、节能、环保、安全和消防等要求， 尽量减少对周围已有设施的影响。6 .尽量减少临时建设设施。注意远近结合（本期工程与下期工程）、 前后照应（本期工程中的前后工序），尽量减少或避免大量临时建筑和 场地搬迁，尽量利用永久性设施和原油设施。7 .合理安排，方便生产，有利施工。生产临时设施与生活设施分开布 置。施工期间的生产与在建工程的场地分区和铁路、道路交通运输。8 .节约用地、合理利用地形。减少场地平整的土石方量，少占农田， 力求不占良田。施工总平面图设计依据有哪些？1 .各种设计资料C2 .项目的施工部署及主要施工方案、施工总进度计划、施工总资

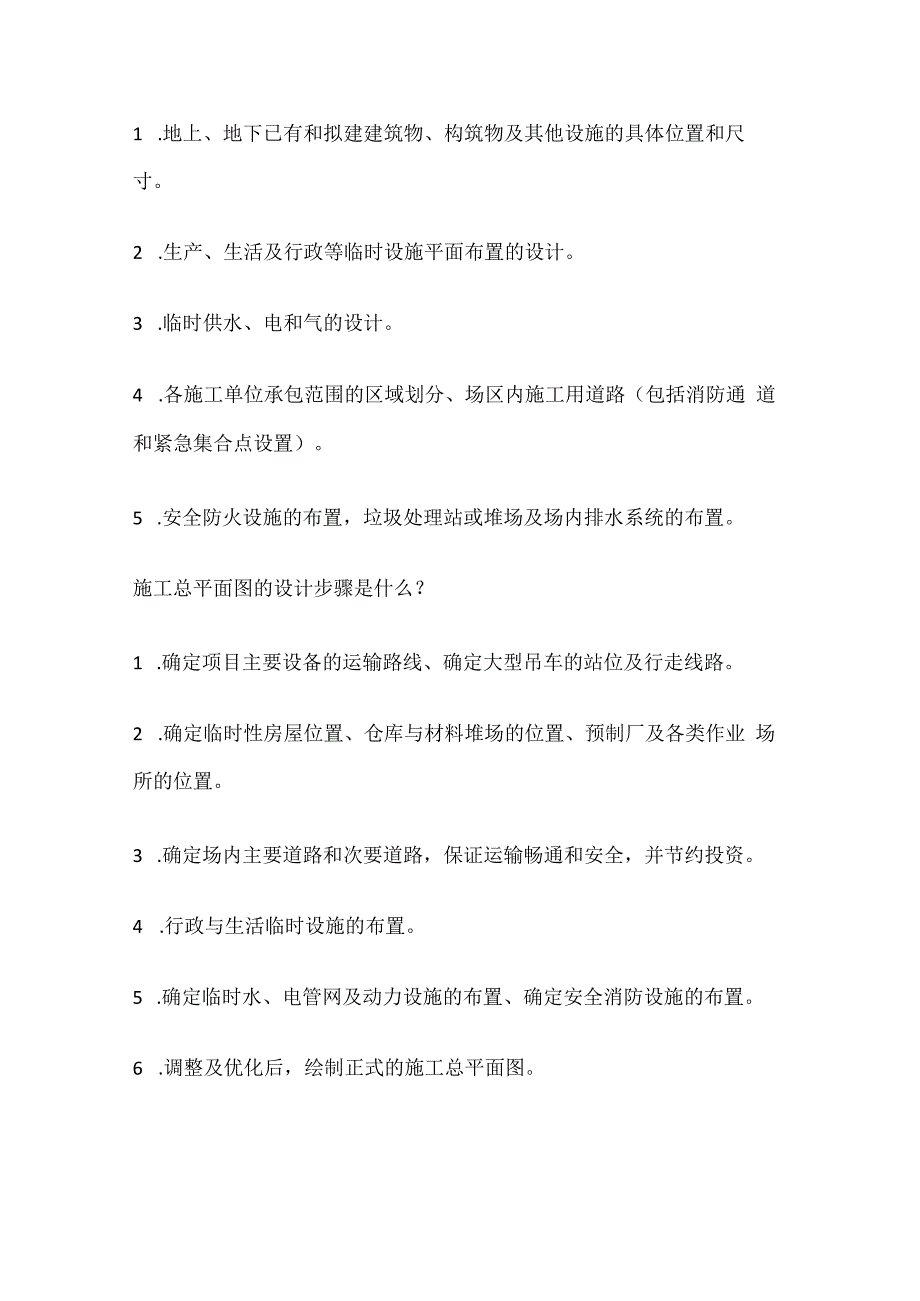

3、源计 划、项目设施需求计划、施工总质量计划、施工总成本计划。3 .各专业施工加工系统的工艺流程及其分区布置方案。4 .大型施工机械选型、布置及其作业流程的方案。5 .大宗材料、设备的总量及其现场储备周期、材料、设备供货及运输 方式。6 .项目所在地区的自然条件、经济技术条件、当地的资源供应状况和 运输条件等。7 .预制厂、仓库、办公设施的位置、数量和尺寸，水、电源位置，以 及项目安全施工和防火标准等。1 .地上、地下已有和拟建建筑物、构筑物及其他设施的具体位置和尺 寸。2 .生产、生活及行政等临时设施平面布置的设计。3 .临时供水、电和气的设计。4 .各施工单位承包范围的区域划分、场区内施工用
4、道路（包括消防通 道和紧急集合点设置）。5 .安全防火设施的布置，垃圾处理站或堆场及场内排水系统的布置。施工总平面图的设计步骤是什么？1 .确定项目主要设备的运输路线、确定大型吊车的站位及行走线路。2 .确定临时性房屋位置、仓库与材料堆场的位置、预制厂及各类作业 场所的位置。3 .确定场内主要道路和次要道路，保证运输畅通和安全，并节约投资。4 .行政与生活临时设施的布置。5 .确定临时水、电管网及动力设施的布置、确定安全消防设施的布置。6 .调整及优化后，绘制正式的施工总平面图。1 .施工临时建筑物及场地一览表;2 .施工铁路、道路一览表；3 .施工临时供水、电、气管线一览表；4 .有轨吊车轨道一览表；5 .施工用地一览表；6 .施工及生活区用地建筑系数；7 .施工场地利用系数C施工总平面图的管理有哪些要求？1 .当工程有施工总承包单位时，施工总平面管理由总承包单位负责。 当工程没有施工总承包单位时，施工总平面管理应由建设单位负责统一 管理或委托主体工程分包单位管理。2 .施工分包单位对已批准的施工平面布置，不得随意变动。分包单位 的平面布置作变动前需向施工总承包单位提出书面报告申明理由，井批 准后才能实施。3 .施工总平面布置应进行动态管理。随着工程施工进度，施工总平面 布置也作相应有序的变更，可以根据不同的施工阶段绘制阶段性的施工 总平面图。
