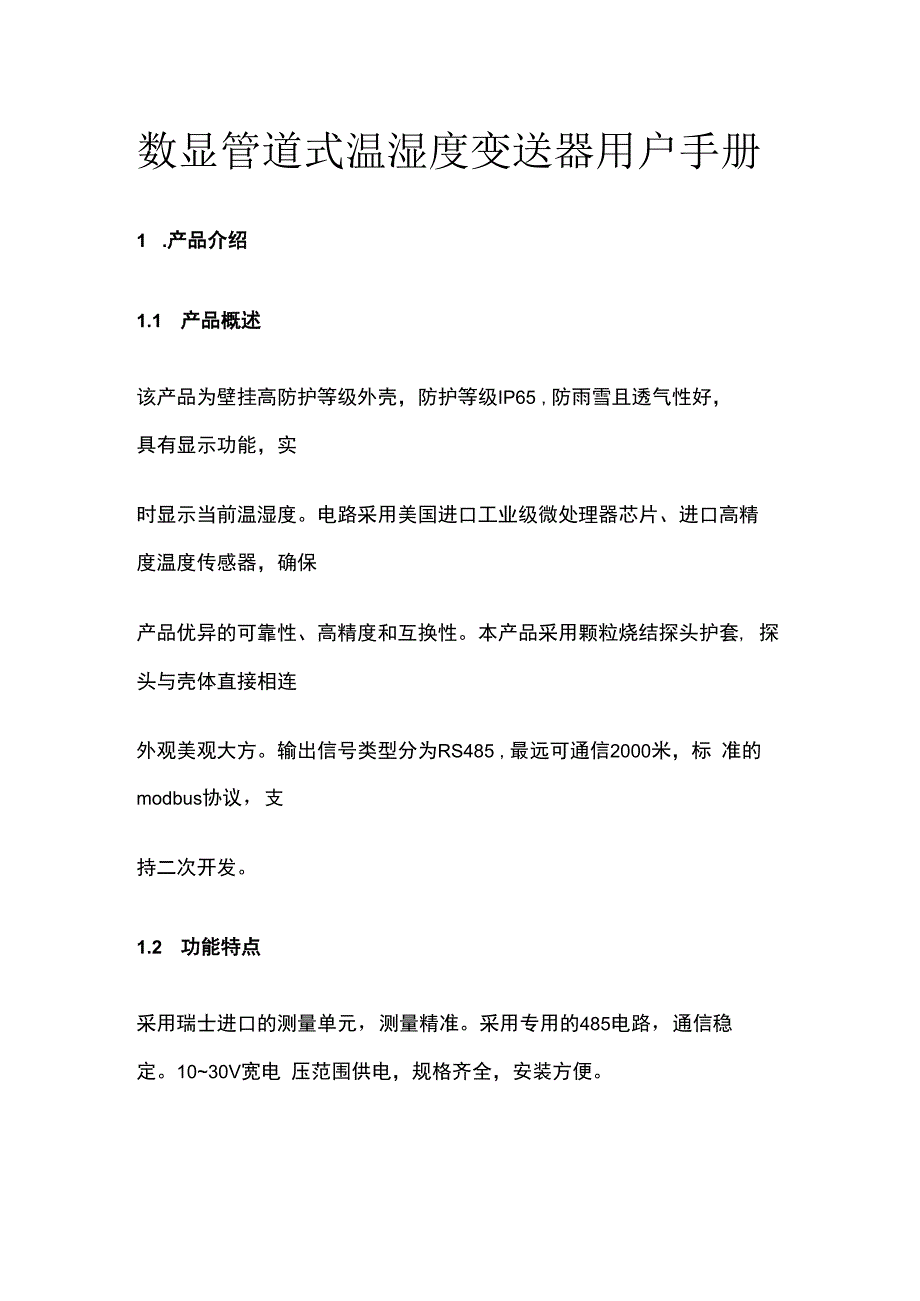

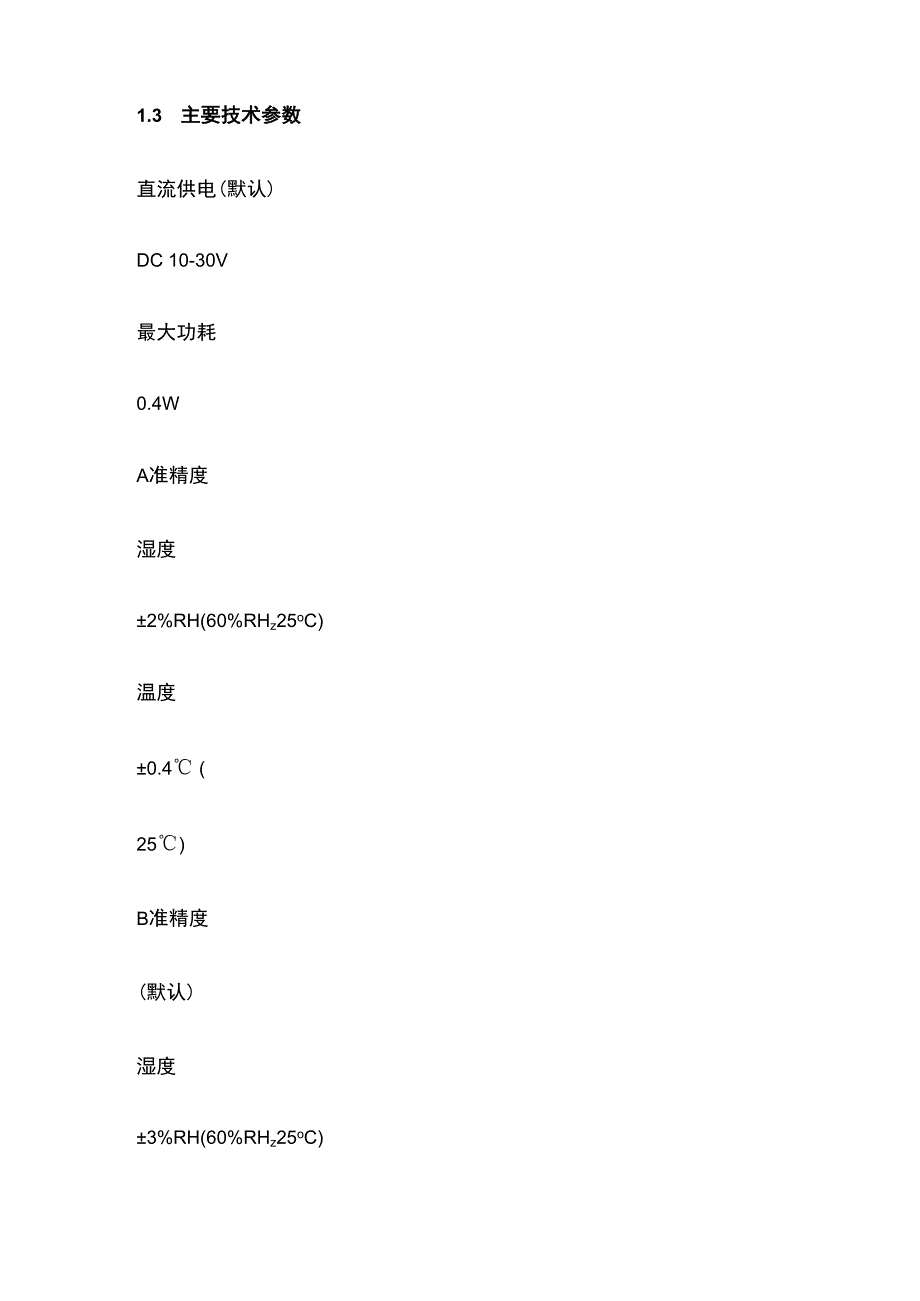

1、数显管道式温湿度变送器用户手册1 .产品介绍1.1 产品概述该产品为壁挂高防护等级外壳，防护等级IP65 ,防雨雪且透气性好，具有显示功能，实时显示当前温湿度。电路采用美国进口工业级微处理器芯片、进口高精度温度传感器，确保产品优异的可靠性、高精度和互换性。本产品采用颗粒烧结探头护套, 探头与壳体直接相连外观美观大方。输出信号类型分为RS485 ,最远可通信2000米，标 准的modbus协议，支持二次开发。1.2 功能特点采用瑞士进口的测量单元，测量精准。采用专用的485电路，通信稳定。1030V宽电 压范围供电，规格齐全，安装方便。1.3 主要技术参数直流供电(默认)DC 10-30V最大功

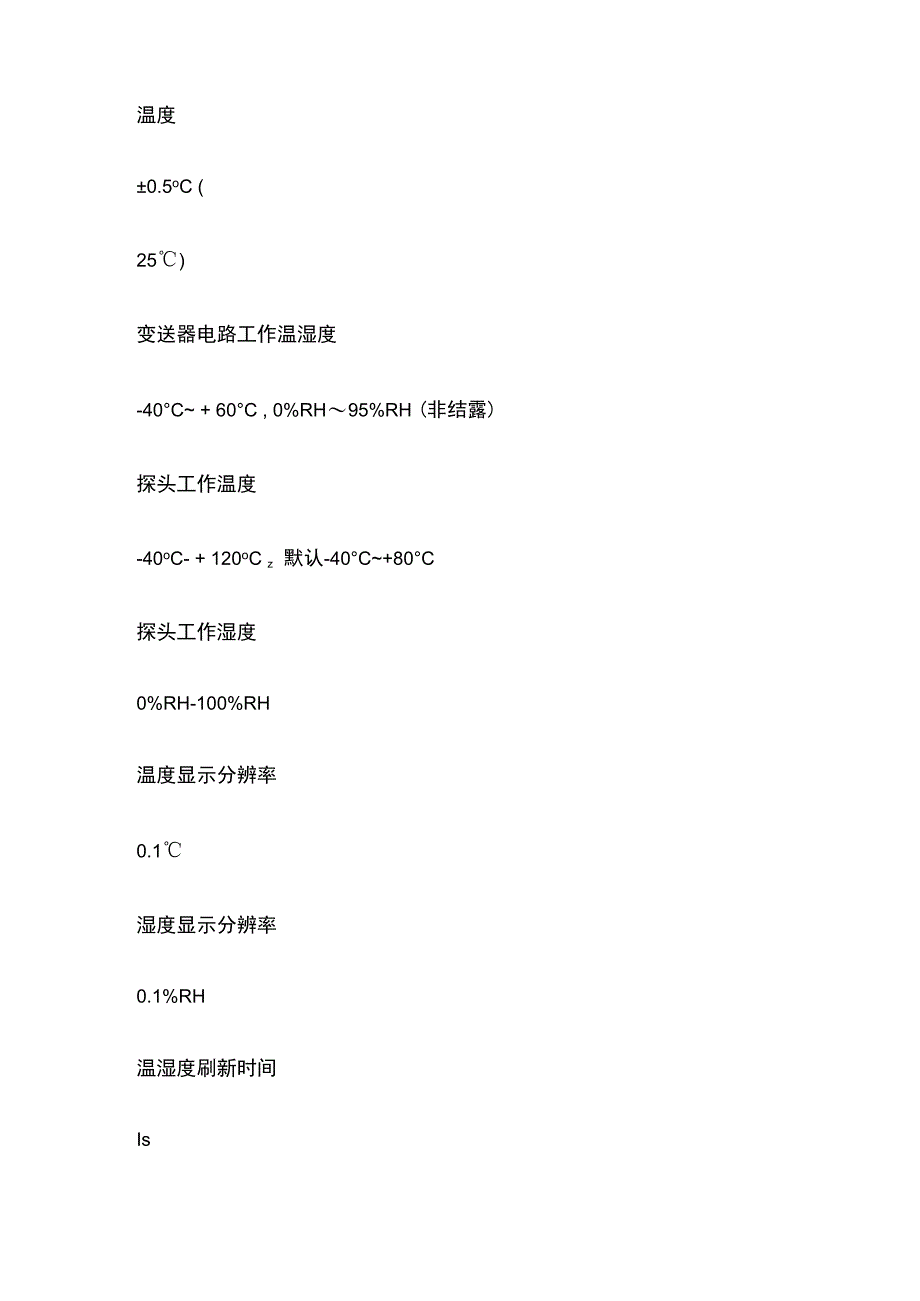

2、耗0.4WA准精度湿度2%RH(60%RHz25oC)温度0.4 (25)B准精度(默认)湿度3%RH(60%RHz25oC)温度0.5oC (25)变送器电路工作温湿度-40C + 60C , 0%RH95%RH (非结露)探头工作温度-40oC- + 120oC z 默认-40C+80C探头工作湿度0%RH-100%RH温度显示分辨率0.1湿度显示分辨率0.1%RH温湿度刷新时间Is长期稳定性 湿度l%RHy温度0.1oCy响应时间湿度8s（lms 风速）温度25s（lms 风速）输出信号RS485（Modbus 协议）1.4 系统框架系统方案框图1.5 产品选型RS-公司代号WS温湿度变
3、送、传感器NOl-485 通讯（Modbus-RTU 协议）SMG-壁挂数码管王字壳FL-法兰盘安装LW-四分管螺纹安装空 镀银探头（默认探头，抗10ms风，耐热性好）FW蜂窝型探头（相比默认探头对湿度环境反应灵敏，不防尘，无法使用在粉尘较大的环境，抗2.5ms风）FF不锈钢防风探头（316L不锈钢材质，耐腐蚀性强，高温强度优秀，间隙小，可抗30ms风，可阻挡细小粉尘穿透）镀银探头（默认探头）蜂窝型探头不锈钢防风探头2.设备安装说明2.1 设备安装前检查设备清单： 温湿度变送器设备1台 合格证、保修卡、校准报告等 膨胀塞2个、自攻螺丝2个 USB转485 （选配） 485终端电阻（多台设备赠送
4、）2.2 安装方式特别说明：1 ） 485线场布线时有一定的规范要求，详情请见资料包485设备现场接线手册。2 ）设备接入485总线时，确保多台设备地址不会重复。2.3 接线说明电源及485信号宽电压电源输入1030V均可。485信号线接线时注意AB两条线不能接反，总线上多台设备间地址不能冲突。2.4 具体接线线色 说明电源棕色电源正(1030V DC )黑色电源负通信黄色485-A蓝色485-B3 .配置软件安装及使用3.3 软件选择打开资料包，选择调试软件一485参数配置软件，找到打开即可。注意：在使用该配置软件更改地址和波特率的时候只能接一台设备。3.4 参数设置、选择正确的COM 口（
5、我的电脑一属性一设备管理器一端口 里面查看COM端口），下图列举出几种不同的485转换器的驱动名称。、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出 当前设备的波特率以及地址，默认波特率为4800bits,默认地址为OXOL、根据使用需要修改地址以及波特率，同时可查询设备的当前功能状 态。、如果测试不成功，请重新检查设备接线及485驱动安装情况。4 .通信协议4.3 通讯基本参数编码8位二进制数据位8位奇偶校验位无停止位1位错误校验CRC （冗余循环码）波特率2400bitsx 4800bits. 9600 bit/s 可设,出厂默认为 4800bits4.4 数据帧格式定义 采用
6、Modbus-RTU通讯规约,格式如下：初始结构4字节的时间 地址码=1字节功能码=1字节数据区二N字节错误校验=16位CRC码结束结构4字节的时间地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认OxOl） o功能码：主机所发指令功能指示，本变送器支持功能码0x03 （读取寄 存器数据）、0x06 （写入寄存器数据）。数据区：数据区是具体通讯数据，注意16bits数据高字节在前！CRC码：二字节的校验码。主机问询帧结构：地址码 功能码寄存器起始地址寄存器长度校验码低位校验码高位1字节1字节2字节2字节1字节1字节从机应答帧结构:地址码功能码有效字节数数据一区第二数据区第N数据区校验码1字
7、节1字节1字节2字节2字节2字节2字节4.5 寄存器地址寄存器地址PLC或组态地址内容 操作说明OOOOH40001湿度只读湿度实时值（扩大10倍0001 H40002温度只读温度实时值（扩大10倍）0050H40081温度校准值读写整数（扩大10倍）0051H40082湿度校准值读写整数（扩大10倍）07D0 H42001设备地址读写1-254 （出厂默认1）O7D1 H42002波特率读写O代表24001代表48002代表96004.6 通讯协议示例以及解释举例：读取设备地址OxOl的温湿度值.修改地址问询帧（16进制）：地址码功能码起始地址数据长度校验码低位校验码高位OxOlOxOO 0
8、x000x00 0x020C4OxOB应答帧（16进制）：（例如读到温度为,湿度为65.8%RH ）地址码功能码返回有效字节数湿度值温度值校验码低位校验码高位0x010x030x04OxFF 0x9B0x5A0x3 D温度计算：当温度低于0 时温度数据以补码的形式上传。温度:FF9B H（十六进制）=-101 =温度=-10.C湿度计算：湿度：292 H （十六进制）=658 =湿度=65.8%RH举例：设备地址OxOl修改为0x02问询帧（16进制）：（假设修改地址为0x02注意：修改地址后需断电重启设备）地址码功能码起始地址 修改数值校验码低位校验码高位OxOl0x060x07 OxDO0
9、x00 0x020x080x86应答帧（16进制）:地址码功能码起始地址修改数值校验码低位 校验码高位OxOl0x060x07 OxDO0x00 0x020x080x865 .常见问题及解决办法设备无法连接到PLC或电脑可能的原因：1）电脑有多个COM 口，选择的口不正确2）设备地址错误，或者存在地址重复的设备（出厂默认全部为1）.3）波特率,校验方式，数据位，停止位错误.4）485总线有断开，或者A、B线接反 5）设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Q终端电阻。6）USB转485驱动未安装或者损坏7）设备损坏。RS-WS-NOi-SMG数显管道式温湿度变送器用户手册（485 型）V1.17.文档历史V1.0文档建立。V1.1修改了电路板工作湿度。附录：壳体尺寸 壁挂王字壳：1108544mm
