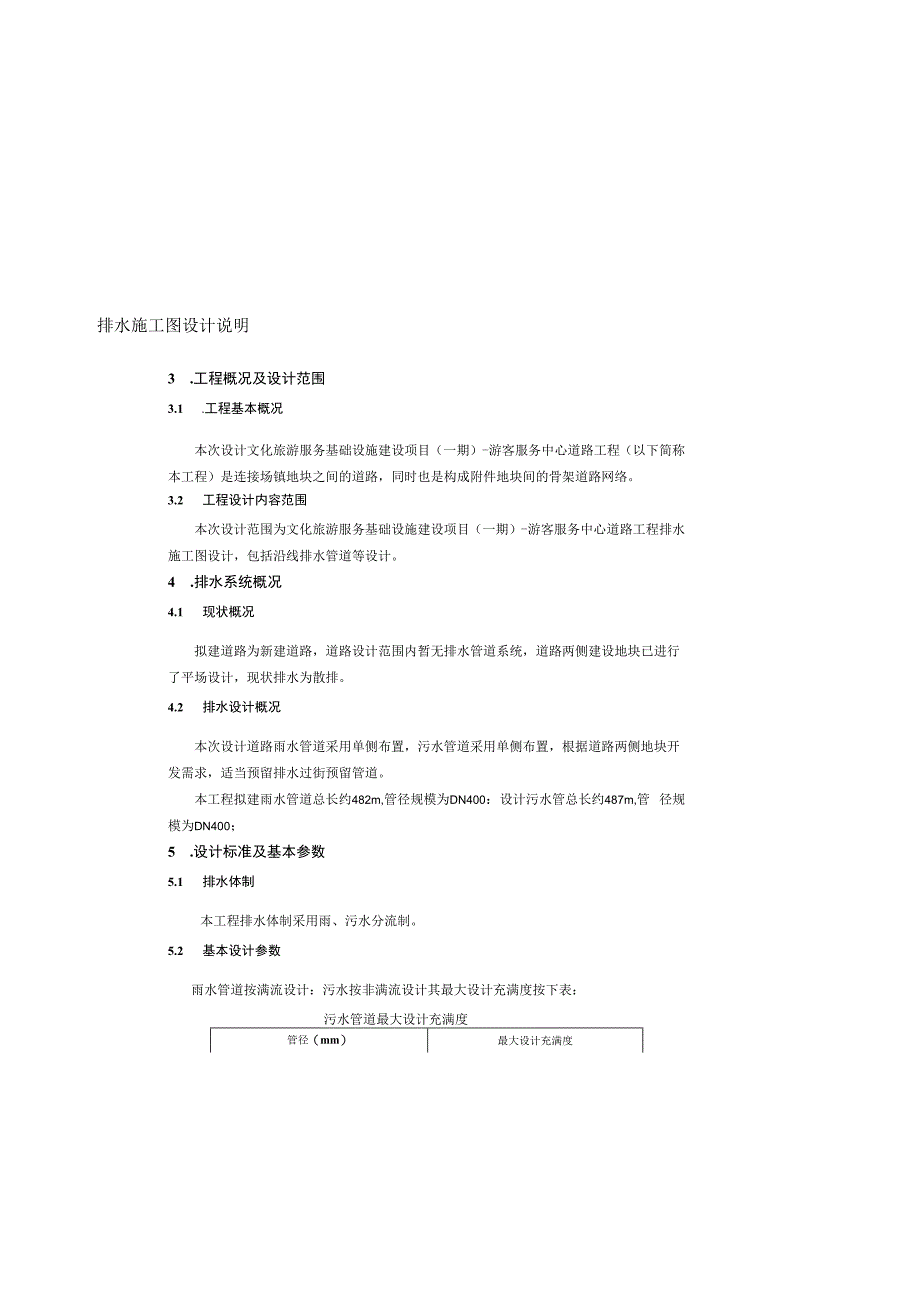

1、排水施工图设计说明3 .工程概况及设计范围3.1 .工程基本概况本次设计文化旅游服务基础设施建设项目（一期）-游客服务中心道路工程（以下简称 本工程）是连接场镇地块之间的道路，同时也是构成附件地块间的骨架道路网络。3.2 工程设计内容范围本次设计范围为文化旅游服务基础设施建设项目（一期）-游客服务中心道路工程排水 施工图设计，包括沿线排水管道等设计。4 .排水系统概况4.1 现状概况拟建道路为新建道路，道路设计范围内暂无排水管道系统，道路两侧建设地块已进行 了平场设计，现状排水为散排。4.2 排水设计概况本次设计道路雨水管道采用单侧布置，污水管道采用单侧布置，根据道路两侧地块开 发需求，适当预

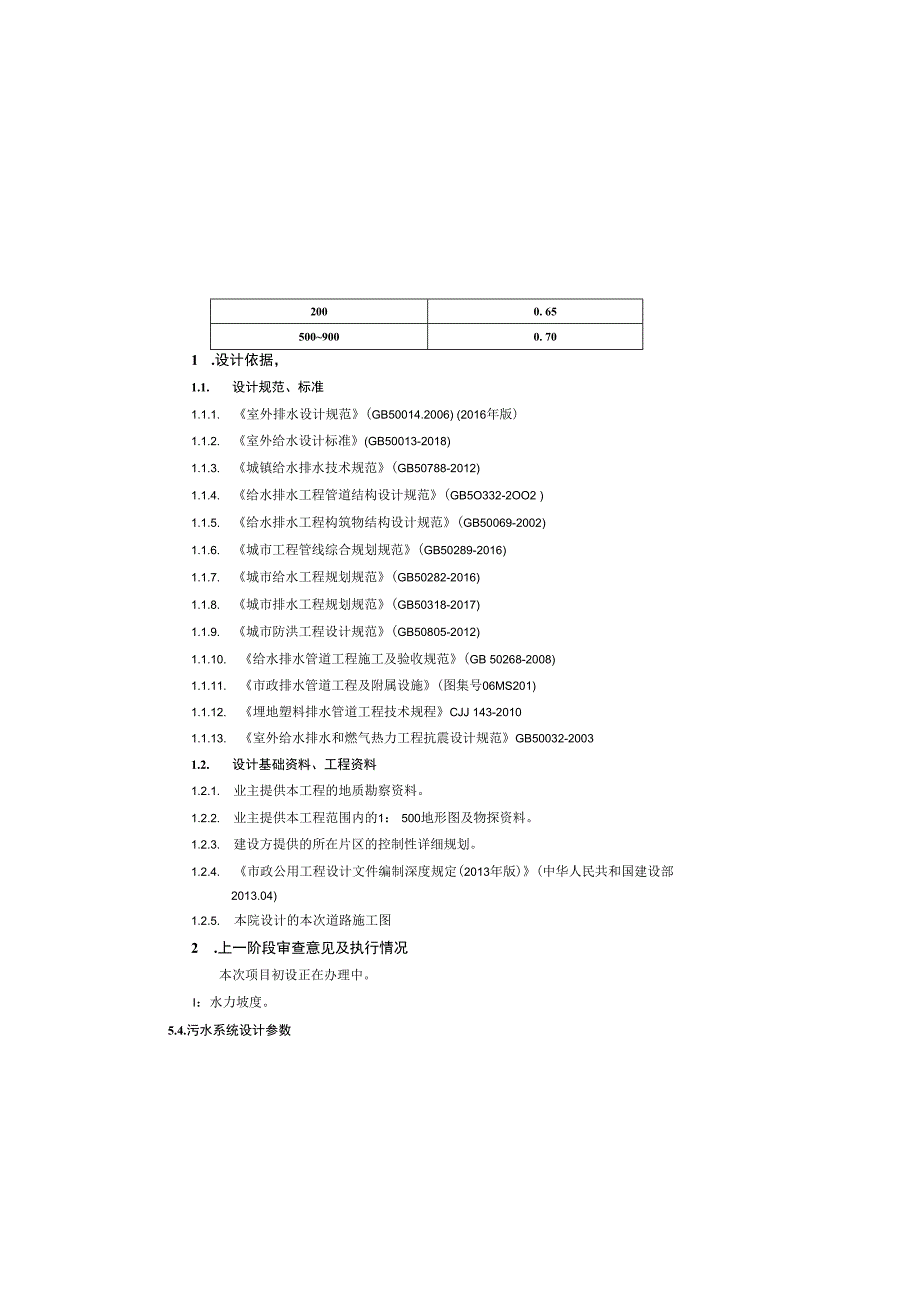

2、留排水过街预留管道。本工程拟建雨水管道总长约482m,管径规模为DN400：设计污水管总长约487m,管 径规模为DN400；5 .设计标准及基本参数5.1 排水体制本工程排水体制采用雨、污水分流制。5.2 基本设计参数雨水管道按满流设计：污水按非满流设计其最大设计充满度按下表：污水管道最大设计充满度管径（mm）最大设计充满度2000. 655009000. 701 .设计依据，1.1. 设计规范、标准1.1.1. 室外排水设计规范(GB50014.2006) (2016年版)1.1.2. 室外给水设计标准(GB50013-2018)1.1.3. 城镇给水排水技术规范(GB50788-2012
3、)1.1.4. 给水排水工程管道结构设计规范(GB5O332-2OO2 )1.1.5. 给水排水工程构筑物结构设计规范(GB50069-2002)1.1.6. 城市工程管线综合规划规范(GB50289-2016)1.1.7. 城市给水工程规划规范(GB50282-2016)1.1.8. 城市排水工程规划规范(GB50318-2017)1.1.9. 城市防洪工程设计规范(GB50805-2012)1.1.10. 给水排水管道工程施工及验收规范(GB 50268-2008)1.1.11. 市政排水管道工程及附属设施(图集号06MS201)1.1.12. 埋地塑料排水管道工程技术规程CJJ 143-

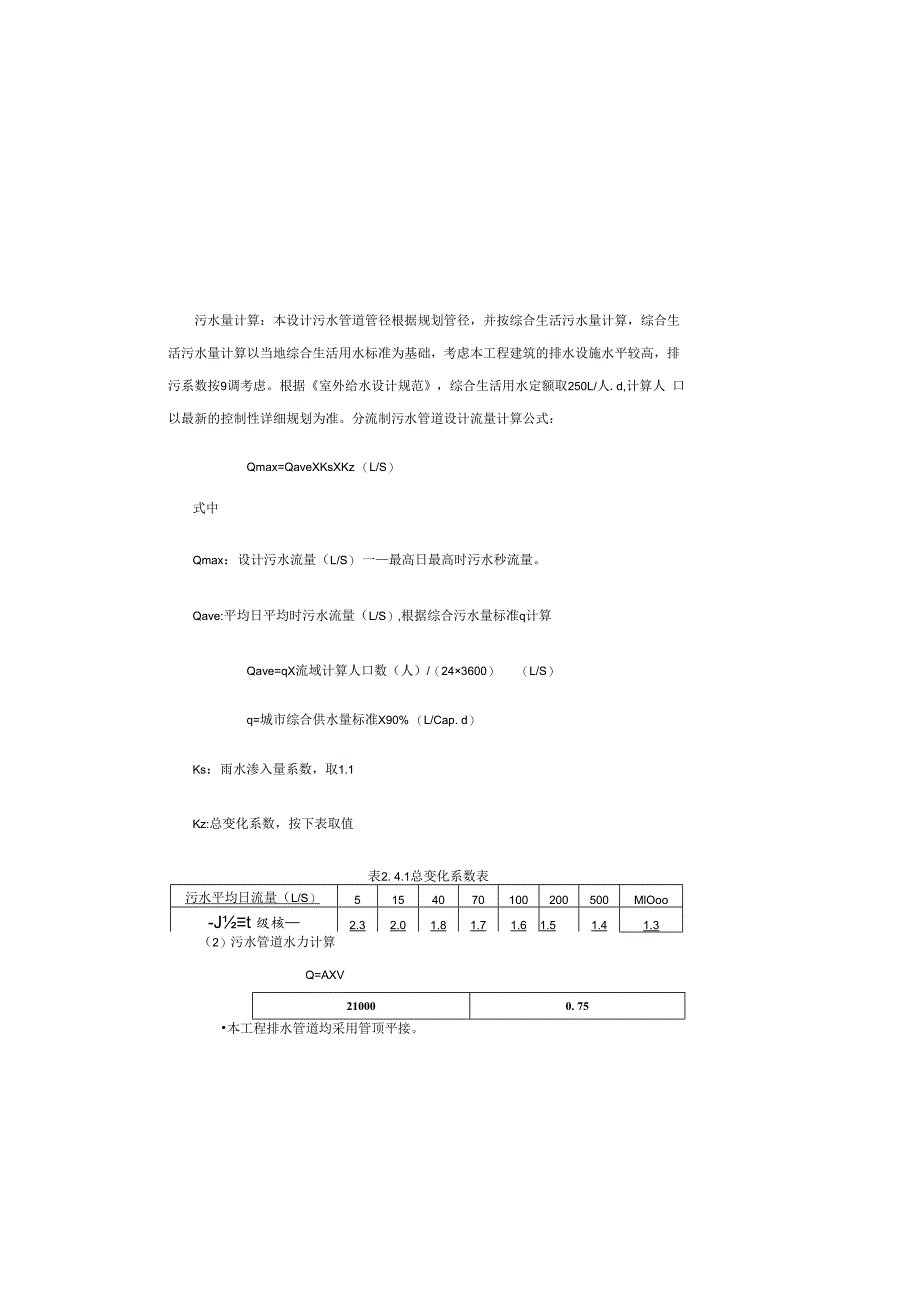

4、20101.1.13. 室外给水排水和燃气热力工程抗震设计规范GB50032-20031.2. 设计基础资料、工程资料1.2.1. 业主提供本工程的地质勘察资料。1.2.2. 业主提供本工程范围内的1： 500地形图及物探资料。1.2.3. 建设方提供的所在片区的控制性详细规划。1.2.4. 市政公用工程设计文件编制深度规定(2013年版)(中华人民共和国建设部2013.04)1.2.5. 本院设计的本次道路施工图2 .上一阶段审查意见及执行情况本次项目初设正在办理中。I：水力坡度。5.4.污水系统设计参数污水量计算：本设计污水管道管径根据规划管径，并按综合生活污水量计算，综合生 活污水量计算
5、以当地综合生活用水标准为基础，考虑本工程建筑的排水设施水平较高，排 污系数按9调考虑。根据室外给水设计规范，综合生活用水定额取250L/人.d,计算人 口以最新的控制性详细规划为准。分流制污水管道设计流量计算公式：Qmax=QaveXKsXKz （L/S）式中Qmax：设计污水流量（L/S） 一最高日最高时污水秒流量。Qave:平均日平均时污水流量（L/S）,根据综合污水量标准q计算Qave=qX流域计算人口数（人）/（243600）（L/S）q=城市综合供水量标准X90% （L/Cap. d）Ks：雨水渗入量系数，取1.1Kz:总变化系数，按下表取值表2. 4.1总变化系数表污水平均日流量（
6、L/S）5154070100200500MlOoo-Jt 级核2.32.01.81.71.61.51.41.3（2）污水管道水力计算Q=AXV210000. 75本工程排水管道均采用管顶平接。5.3.雨水系统设计参数雨水设计流量公式：Q=qF (m7s) 根据重庆市江津区最新暴雨强度修订公式进行设计计算: q=1332 (1+0. 8801gP) / (t+9.168尸4 设计暴雨重现期：根据规范表3. 2. 4要求取值：表3. 2.4雨水管渠设计重现期(年)区类型 城镇类田中心城区非中心城区中心城区的 重要地区中心城区地下通道 和下沉式广场等特大城市35235-1030-50大城市2Y235
7、-1020 30中等城市和小城市2-3233-510-20本次设计雨水管重现期采用P=5年。,设计降雨历时：t=t+t? (min) 其中,地面集水时间：t1=5 (min)管渠内雨水流行时间：匕(min)按管渠长度除以流速计算确定。 综合径流系数：拟建道路管道。=0. 7。 汇水面积(F)分地块计算(ha)。 雨水管沟断面的计算(雨水管道按满流计算，)其断面计算如下：Q=V*A = (ln) *R,2I0 jQ：雨水设计流量(7s); ：雨水设计流速(ms);A：过水断面面积(m?)：n：粗糙系数，对钢筋碎圆管取n=0.014:对塑胶管取n=0. 010：R：水力半径(m)：7 .污水系统设
8、计7.1. 平面设计拟建道路终点起点处至起点段，设计污水管道由两端向中间南北路敷设，最终接入下 游南北路设计污水管道系统。设计污水管道敷设于西侧车行道下，距离道路路缘石LOm。 7.2.纵断面设计污水管管道坡向与道路纵坡基本一致，最小坡度0. 003,能确保在设计流量范围内污 水管道流速大于0. 6ms并小于5m/s。7.3. 水力计算本工程污水管段服务面积较小，为不计算管段，采用市政用最小（1400污水管。8 .管材、基础、接口及附属构筑物8.1. 管材及断面形式根据2004年中华人民共和国建设部发布的建设部推广应用和限制禁止使用技术 （第218号）的公告及2009年重庆市建设委员会颁发的关
9、于重庆市建设领域限制、禁止 使用落后技术的通告（2019年版）的精神，本设计优先采用国家推广的化学建材技术。（1）雨水口连接管采用增强聚丙烯FRPP模压管（SN8）。（2） d400W管径Wdl200的排水管道采用增强聚丙烯PRPP模压排水管，管道埋深小 于6. 0米时采用SN8级（环刚度为8KN/m:）,管道埋深大于等于6米小于10米时采用SNlO 级。工程所用的管道、管件密封圈、粘接剂等必须符合国家现行的有关标准，并具有产品 出厂合格证等有效证明文件。增强聚丙烯（FRPP）模压排水管管材的外观质量及尺寸应符 合现行国家产品标准的质量要求，产品质量参数详标准图集06MS201-252页，钢筋
10、混 凝土管应符合混凝土及钢筋混凝土排水管（GB/T11836-2009）的规定。管材的外观质 量及尺寸应符合现行国家产品标准的质量要求。本工程中所标注管道大小均指管道内径。 8.2.接口（1）增强聚丙烯FRPP模压排水管采用承插橡胶圈接口。8.3. 基础（1）增强聚丙烯FRPP模压排水管管采用砂垫层基础；钢筋混凝土管管道基础采用混式中：Q-污水干管设计流量，m3s;A一水流过水断面面积，m2：V流速，m/s；2 IV = MW 水力计算采用谢才曼宁公式式中：V流速，m/s；R一水力半径，m；I 一水力坡降；S一管材粗糙系数；根据污水量计算和水力计算，结合甲方意见和现场实际情况。污水管道设计管径
11、为 DN300vI）N400m污水管道的流速W5ms,最小排水坡度N3%。6.雨水系统设计6.1. 平面设计拟建道路终点起点处至起点段，设计雨水管道由两端向中间南北路敷设，最终接入下 游南北路设计雨水管道系统。设计雨水管道敷设于东侧车行道下，距离道路路缘石2. 5m。6.2. 纵断面设计雨水管管道坡向与道路坡向基本致，最小坡度0. 003,基本能确保在设计流量范围 内雨水管道流速大于0 75ms并小于5ms （非金属管道最大设计流速经过试验验证可适当 提高）。6.3. 水力计算根据规划，本工程污水管管径均为DN400。 体做法详浅埋式综合管线过街套管大样图；通信管线过街采用 110群管混凝土包
12、封 浅埋的方式，其规模孔数为12孔，具体做法详通信排管断面图。综合管线过街预埋平面位置详排水平面布置图。施工前，综合管线过街预埋平面 位置、高程控制及规模大小需征得相关管线主管部门的认可。8.7. 结构采用材料要求：本工程所有现浇和预制混凝土构件均采用普通硅酸盐水泥配制：钢材采用普通热轧钢 筋（HPB300和HRB400）：砖砌块采用烧结砖，强度等级不小于MUl0：石料采用微风化的砂 岩，强度等级不下于Mu30各检查井及雨水口抹面、勾缝、座浆及抹三角灰均采用1:2防水水泥砂浆（厚20mm）。9.沟槽开挖及回填9.1. 管渠沟槽开挖（1）管沟槽开挖放坡坡比根据所开挖的地质岩层情况和地勘报告确定,
13、同时应满足给 水排水管道工程施工及臆收规范（GB 50268-2008）第4. 3条的要求。排水管沟沟槽开检要 求及开挖时工作面宽度详见管道沟槽开挖断面图。（2）开挖时如发现不良地质，则需根据有关施工规范对沟槽作支撑处理，防止垮塌事 故，同时应确保周边建构筑物的安全（3）沟槽开挖建议采用人工开挖，沟槽开挖应控制超挖。对于填方地段，填方应按道 路路基要求进行，须在填方进行至管顶标高1. Om之上后方可开挖管道沟槽。9.2. 地基处理（1）排水管道布置在道路路基范围内，地基处理按道路路基处理执行。（2）管道及构筑物地基承载力不小于0. 15MPa。9.3. 沟槽回馍（1）沟槽回填时，需对称回填并分
14、层压实。管两侧及管顶以上Im范围内采用轻夯压 实,管道两侧压实面的高差不应超过0. 3m。回填必须在管及结构物强度达到设计强度的90% 以后才可进行。（2）槽底至管顶以上Im范围内，回填不得含有机物及大于50mm的砖、石等硬块。在抹带接口处应采用细粒上回填。 凝土带状基。(2)砂垫层基础详大样图。8.4. 检查井(D管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设 置检查井。排水检查井跌水高度大于LOm时采用阶梯式跌水井或竖槽式跌水井。(2)排水检查并采用混凝.上现浇结构，做法参照国家标准图集06MS201-3,井筒内空直 径为 700。(3)为加强地下设施检查井的管理
