1、某中学办公楼、图书馆安装工程施工方案第一节工程概况.1电气工程:电源采用电缆直埋进户,引至行政楼地下一层配 电室,三相四线制220V/380V供电。室内配线采用铜塑线穿阻燃塑 料管沿墙板暗设,采用铁制配电箱,内设PE线、N线端子。灯具选用:采用双管荧光灯,走廊采用半圆吸顶灯。采用联合接 地装置,接地电阻不大于1.0。.2暖卫工程:本工程暖卫工程主要包括室内采暖、给排水、消 火栓给水、通风等系统。采暖系统采用上供下回单管顺流式同程系统和水平串联双支管系 统,热媒为9570。C热水。管道采用焊接钢管,DN40为丝接,DN 32为焊接。采暖立支管采用铜闸阀,干管采用蝶阀。散热器采用 TZY2-6-5

2、8型普压铸铁散热器。采暖暗装管道采用聚胺脂发泡保温 管,保温层厚度为50mm,外套玻璃钢保护壳。采暖明装管道,支架、 散热器刷防锈漆一遍,银粉二遍。给水系统采用下行上给式,给水管采用PP-R管,熔接。排水管 道采用聚丙乙烯静音排水管,粘接。消防给水管道采用镀锌钢管,焊 接。消火栓采用乙型,水龙带长25m,水枪喷嘴直径19n,消火栓 口径DN65。给水管道阀门DN50以下采用铜球阀,DN50以上采用蝶 阀,大便器及小便器采用红外线感应节水器。暗装消防管道,刷防锈 漆二遍,明装管道,支架刷防锈漆一遍,银粉二遍。第二节施工组织机构(见图)水电安装处主任图25-1水电施工组织结构图第三节施工准备.1施

3、工前组织工程技术人员认真审阅施工图纸,领会设计意图, 做好图纸会审工作。.2组织有关人员进行现场调查,掌握现场的实际情况,进行合 理施工布署。.3根据现场情况,选择暂设地点和材料堆放场地。.4做好施工所需材料、施工机具及人员进场工作。.5做好施工人员进场前的安全技术交底工作。第四节施工方案及施工方法1施工方案:根据工程特点及土建进度情况适当合理地调动人力、物力,灵活调整施工程序。本工程按以下工序组织施 工:(1)基础施工:电气工程进行接地装置安装工作,水暖工程进行预 埋预留穿越基础的管道孔洞工作。(2)主体施工:配合土建进行电气线管盒和箱体暗设,防雷引下线 施工及暖卫预溜管道洞孔工作。(3)抹

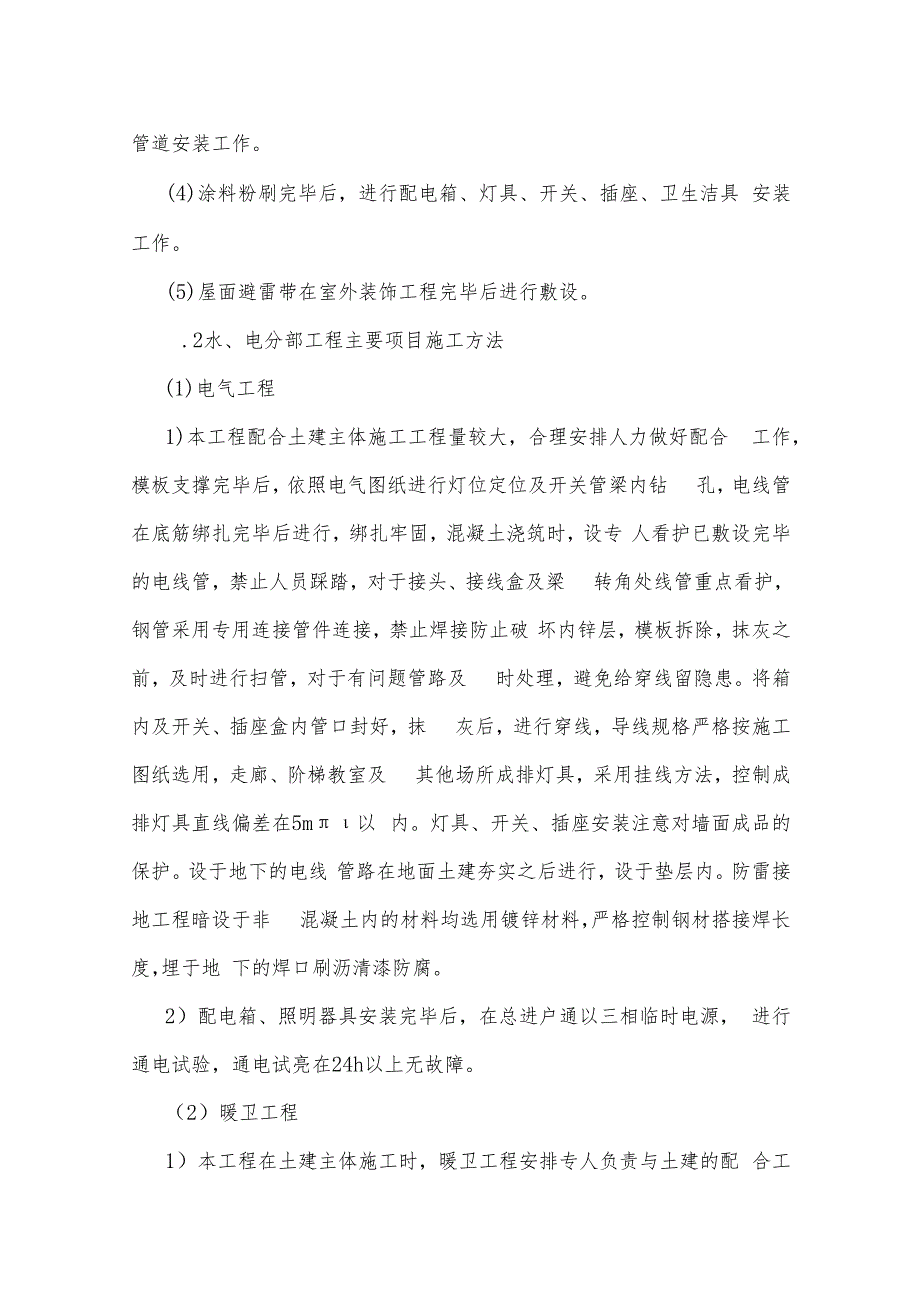

4、灰工程完毕后,进行穿线、散热器、排水管道、给水管道、 消防管道安装工作。(4)涂料粉刷完毕后,进行配电箱、灯具、开关、插座、卫生洁具 安装工作。(5)屋面避雷带在室外装饰工程完毕后进行敷设。.2水、电分部工程主要项目施工方法(1)电气工程1)本工程配合土建主体施工工程量较大,合理安排人力做好配合 工作,模板支撑完毕后,依照电气图纸进行灯位定位及开关管梁内钻 孔,电线管在底筋绑扎完毕后进行,绑扎牢固,混凝土浇筑时,设专 人看护已敷设完毕的电线管,禁止人员踩踏,对于接头、接线盒及梁 转角处线管重点看护,钢管采用专用连接管件连接,禁止焊接防止破 坏内锌层,模板拆除,抹灰之前,及时进行扫管,对于有问题

5、管路及 时处理,避免给穿线留隐患。将箱内及开关、插座盒内管口封好,抹 灰后,进行穿线,导线规格严格按施工图纸选用,走廊、阶梯教室及 其他场所成排灯具,采用挂线方法,控制成排灯具直线偏差在5m以 内。灯具、开关、插座安装注意对墙面成品的保护。设于地下的电线 管路在地面土建夯实之后进行,设于垫层内。防雷接地工程暗设于非 混凝土内的材料均选用镀锌材料,严格控制钢材搭接焊长度,埋于地 下的焊口刷沥清漆防腐。2)配电箱、照明器具安装完毕后,在总进户通以三相临时电源, 进行通电试验,通电试亮在24h以上无故障。(2)暖卫工程1)本工程在土建主体施工时,暖卫工程安排专人负责与土建的配 合工作。在土建绑扎楼板

6、钢筋时,应由专人进行各种管道孔的预留工 作。在各种管道图纸位置放置塑料管,然后用绑线加以固定。楼板混 凝土浇筑时,应由专人看管,以保证预留孔位置的正确,待混凝土强 度达到50%时,将塑料管加以松动拔出。土建室内抹灰完毕后,即可 进行室内给排水、消防、采暖管道的安装。管道外皮距离装饰面为 2050mm,管道应严格按照图纸位置及坡度进行施工。散热器应组对 试压合格后方可进行安装。散热器安装垂直中心线与窗口中心线重合, 内表面与墙面距离为30mm。采暖管道安装要严格按照设计坡度进行, 立支管距墙20mm,干管距墙50mm。卫生陶瓷的安装在室内装饰完毕, 给排水管道施工完毕后进行。卫生洁具的安装应采用

7、地脚螺栓或膨胀 螺栓加以固定,安装位置应合理,方便使用,安装应平稳、牢固、美 观,安装完毕,应进行灌水试验,通水试验。2)暖卫工程施工完毕后,应进行各系统的试水、通水调试,以检查各系统是否渗漏、通畅,从而保证使用功能。第五节各项技术组织措施.1保证质量措施(1)各种原材料、设备入场必须有合格证,对于质量不合格的材料, 严禁安装使用。(2)设立专职的质量检查人员,加强质量监督保障体系,定期对工 程质量进行检查。(3)对于各种隐蔽工程,必须经甲、乙、监理三方检查后,并在记 录上签字、盖章、方可进行隐蔽。(4)管道、阀门、散热器试压,必须经甲、乙、监理三方检查后, 并在记录上签字、盖章方可安装。(5

8、)严格按施工规范和图纸要求施工。.2保证工期的措施(1)合理利用人员,精心组织施工,力求增加作业面,必要时考虑 加班作业。(2)加强安装前予制件的准备工作。(3)加强专业队伍作业,加快施工进度。(4)与各有关单位配合,做好各专业交叉作业的协调,及时创造施 工条件,提前施工。(5)根据土建施工进度,灵活安装和调整施工程序。.3保证安全生产、文明施工的措施(1)施工前要进行班前安全教育。(2)夜间或地沟内施工要有足够的照明。(3)各种施工电线、电缆要有良好的绝缘。电焊机等设备要有漏电 保护装置。(4)安装机具使用前,要进行全面检查。(5)进入施工现场,必须戴安全帽,防护用品要齐全,充分利用“安 全

9、三宝(6)严禁酒后作业。(7)材料堆放要平整,牢固,严禁超高堆放。25.5.4降低成本的措施(1)管件、短丝尽量考虑加工预制。(2)管材要合理下料,减少损耗,短管要合理利用。(3)分层、分环路计划领料,加强施工现场管理,材料要当天清理。(4)加强工程的质量管理,消除质量隐患,避免返工现象。(5)杜绝浪费,做到人尽其才,物尽其用,减少管理费支出。(6)搞好文明施工,开展双增双节活动,开展提合理化建议活动。第六节主要机具设备计划(见表)水电主要机具设备计划表序号名称规格、型号单位数量1电焊机14kVA台22砂轮切割机2. 2kW台23电锤台34兆欧表ZC-70 0500V台15接地电阻测试仪A16合梯5m付27磁力线坠个28工具箱个29冲击钻把210台钻台111电动套丝机A112热熔机台413电动压泵A114气割工具套2
