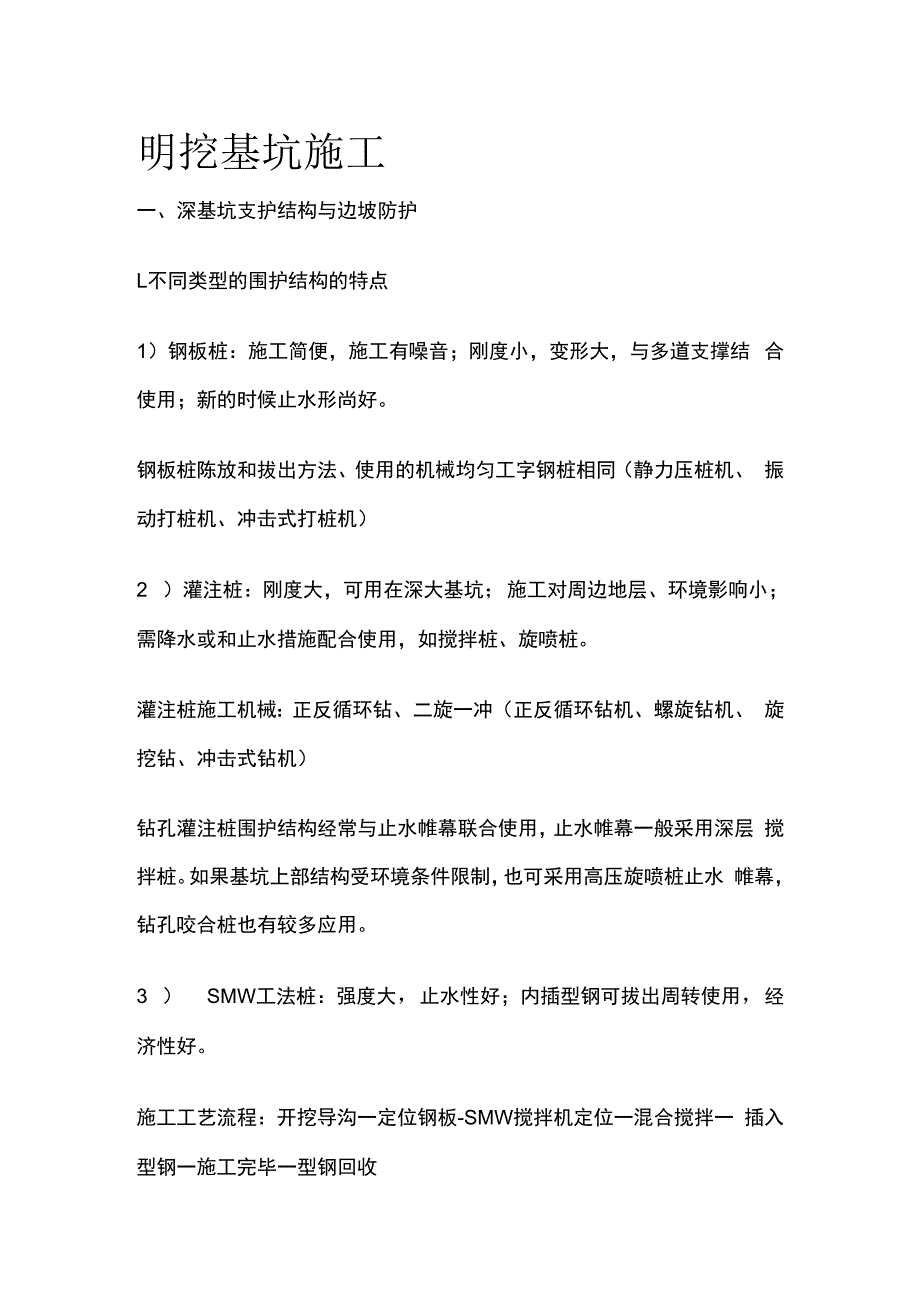

1、明挖基坑施工一、深基坑支护结构与边坡防护L不同类型的围护结构的特点1)钢板桩:施工简便,施工有噪音;刚度小,变形大,与多道支撑结 合使用;新的时候止水形尚好。钢板桩陈放和拔出方法、使用的机械均匀工字钢桩相同(静力压桩机、 振动打桩机、冲击式打桩机)2 )灌注桩:刚度大,可用在深大基坑;施工对周边地层、环境影响小; 需降水或和止水措施配合使用,如搅拌桩、旋喷桩。灌注桩施工机械:正反循环钻、二旋一冲(正反循环钻机、螺旋钻机、 旋挖钻、冲击式钻机)钻孔灌注桩围护结构经常与止水帷幕联合使用,止水帷幕一般采用深层 搅拌桩。如果基坑上部结构受环境条件限制,也可采用高压旋喷桩止水 帷幕,钻孔咬合桩也有较多应

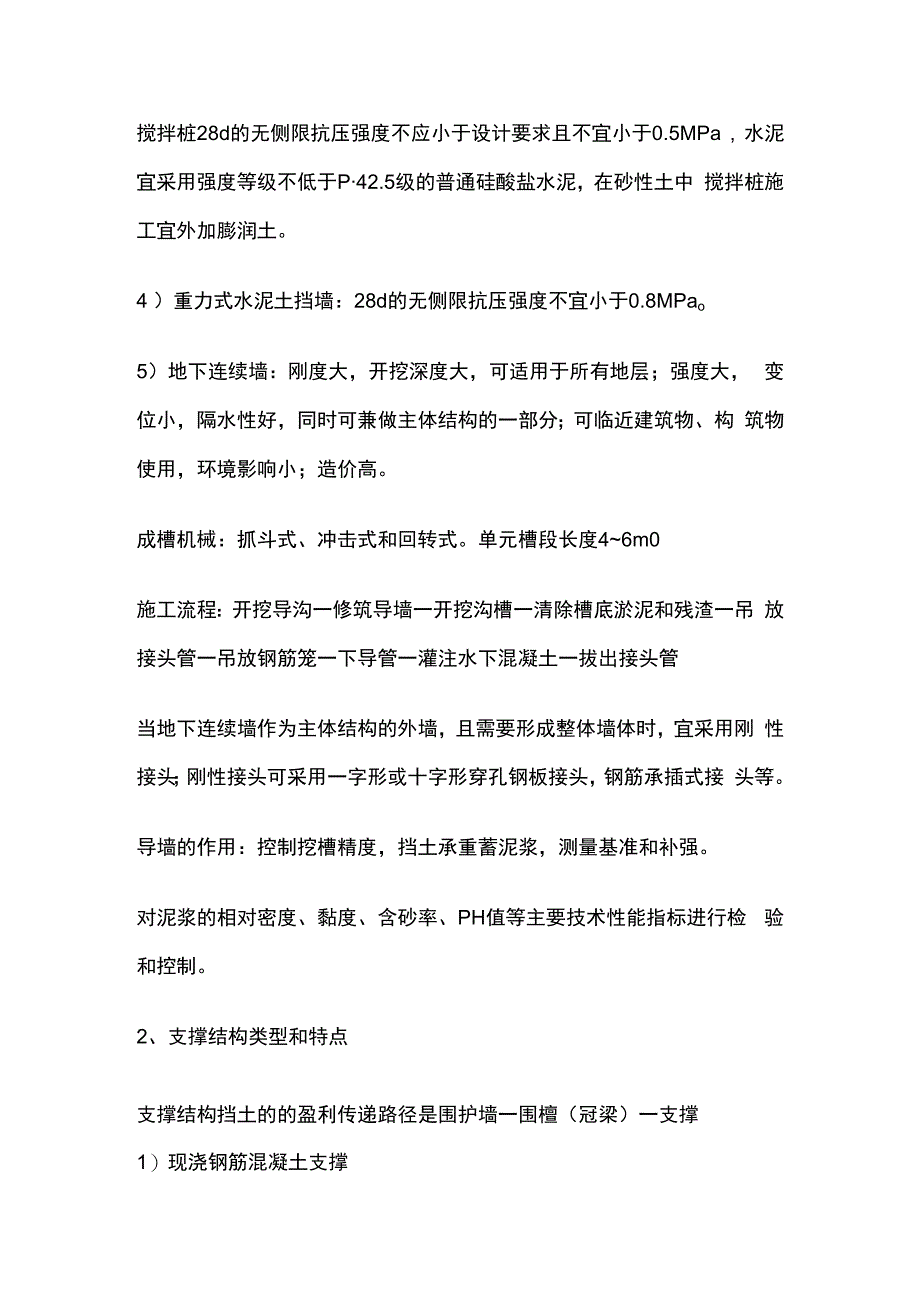

2、用。3 ) SMW工法桩:强度大,止水性好;内插型钢可拔出周转使用,经 济性好。施工工艺流程:开挖导沟一定位钢板-SMW搅拌机定位一混合搅拌一 插入型钢一施工完毕一型钢回收搅拌桩28d的无侧限抗压强度不应小于设计要求且不宜小于0.5MPa , 水泥宜采用强度等级不低于P42.5级的普通硅酸盐水泥,在砂性土中 搅拌桩施工宜外加膨润土。4 )重力式水泥土挡墙:28d的无侧限抗压强度不宜小于0.8MPao5)地下连续墙:刚度大,开挖深度大,可适用于所有地层;强度大, 变位小,隔水性好,同时可兼做主体结构的一部分;可临近建筑物、构 筑物使用,环境影响小;造价高。成槽机械:抓斗式、冲击式和回转式。单元槽
3、段长度46m0施工流程:开挖导沟一修筑导墙一开挖沟槽一清除槽底淤泥和残渣一吊 放接头管一吊放钢筋笼一下导管一灌注水下混凝土一拔出接头管当地下连续墙作为主体结构的外墙,且需要形成整体墙体时,宜采用刚 性接头;刚性接头可采用一字形或十字形穿孔钢板接头,钢筋承插式接 头等。导墙的作用:控制挖槽精度,挡土承重蓄泥浆,测量基准和补强。对泥浆的相对密度、黏度、含砂率、PH值等主要技术性能指标进行检 验和控制。2、支撑结构类型和特点支撑结构挡土的的盈利传递路径是围护墙一围檀(冠梁)一支撑1)现浇钢筋混凝土支撑优点:刚度大、变形小、强度安全可靠性强,施工方便,但支撑浇制养 护时间长,围护结构处于无支撑暴露时间
4、长。缺点:施工工期长,拆除困难。2)钢支撑优点:装、拆施工方便,可周转使用,支撑中可施加预应力。缺点:施工工艺要求较高。内支撑结构的施工与拆除JI质序应与设计一致,必须坚持先支撑后开挖的 原则。围檀与围护结构之间紧密接触,不得留有缝隙。如有间隙应用强 度不低于C30的细石混凝土填充密实或采用其他可靠连接措施。3、边坡防护1)下级放坡坡度宜缓于上级放坡坡度。2)基坑边坡稳定控制措施(二坡三水禁荷载,坡脚坡面强监测)根据土层的物理力学性质及边坡高度确定基坑边坡坡度。不得挖反坡严格禁止在基坑边坡坡顶较近范围堆放材料、土方和其他重物以及停 放或行驶较大的施工机械。在整个基坑开挖和地下工程施工期间,应严
5、密监测坡顶位移,随时分 析监测数据。当边坡有失稳迹象时,应及时采取削坡、坡顶卸荷、坡脚压载或其他 有效措施。3)护坡措施(叠抹喷盖)叠放砂包或土袋、水泥砂浆或细石混凝土抹 面、挂网喷浆或混凝土、锚杆喷射混凝土湖面塑料膜或土工织物覆盖 坡面等。二、基坑土方开挖及基坑变形控制L软土基坑必须分层、分块、对称、均衡开挖。2、基坑土方开挖方法:浅层土方开挖,直接开挖深层土方开挖,小型挖掘机开挖后用吊车提升出土3、长条基坑开挖原则:分段分层、由上而下、先支撑后开挖。一般从 两端或一端向中间开挖。斜撑范围内的土方,应自基坑角点沿垂直斜撑方向分层、分段、限时开 挖并架设支撑。4、围护结构水平变形,当基坑开挖较
6、浅,还未设支撑,不论是刚性墙 体还是柔性墙体,均表现为墙顶位移最大,向基坑方向水平位移。随着 基坑开挖深度的增加,刚性墙体表现为向基坑内的三角形水平位移或平 行刚体位移;柔性墙体如果设支撑,则表现为墙顶位移不变或逐渐向基 坑外移动,墙体腹部向基坑内凸出。5、基坑底隆起原因:基坑底不透水土层由于其自重不能承受下方承压 水头压力而产生突然性隆起;由于围护结构插入基坑底土层深度不足而 产生坑内土体隆起破坏。一般通过检测立柱变形来反映基坑底土体隆起 情况。6、控制基坑变形的主要方法有:刚深加减水(增加围护结构和支撑的 刚度、增加围护结构的入土深度、加固基坑被动区土体、减小每次开挖 围护结构处土体的尺寸
7、和开挖后及时支撑的暴露时间、控制降水对环境 变形的影响。)7、坑底稳定方法:深水加底板(增加围护结构入土深度、坑内井点降 水、坑底土体加固、适时做底板结构) 三、地基加固处理方法L加固目的基坑外加固的主要目的是止水,减少围护结构承受的主动土压力。基坑内加固的目的主要有:提高土体强度和土体的侧向抗力,减少围护 结构变形,进而保护基坑周边建筑物及地下管线邛方止坑底土体隆起破 坏;防止坑底土体渗流破坏;弥补围护墙体插入深度不足等。2、加固形式墩式加固、裙边加固、抽条加固、满堂加固、格栅加固墩式加固多布置在基坑周边阳角位置或跨中区域;长条基坑可考虑抽条 加固;基坑面积较大时采用裙边加固;地铁车站的端头
8、井一般采用格栅 式加固;环境保护要求高,或为了封闭地下水时,可采用满堂加固。3、常用方法与技术要点1)注浆法不同注浆法的使用范围:渗透注浆只适用于中砂以上的砂性土和有裂隙 的岩石;劈裂注浆适用于低渗透性的土层;压密注浆常用于中砂地基, 黏土地基中若有适宜的排水条件也可采用;电动化学注浆适用于只靠一 般静压力难以使浆液注入土的空隙的地层。参数:工程经验或试验确定2)水泥土搅拌法参数:工程经验或试验确定适用于加固淤泥、淤泥质土、素填土、黏性土、粉土(稍密、中密)(松 散),不适用于含有大孤石或障碍物较多且不易清除的杂填土、欠固结 的淤泥和淤泥质土。优点:最大限度的利用的原土,搅拌时无振动、无噪音和无污染,节约 钢材并降低造价。3)高压喷射注浆高压喷射注浆法对淤泥、淤泥质土、黏性土、粉土、砂土、黄土、素填 土和碎石土等地基都有良好的处理效果。但对于硬黏性土,含有较多的 块石或大量植物根茎的地基,处理效果较差。湿陷性黄土地基,也应预 先进行现场试验。单管法:高压水泥浆双管法:高压水泥浆、压缩空气 三管法:高压水泥浆、压缩空气、高压水流
