《本项目对各类强检物资进行检验的方法.docx》由会员分享，可在线阅读，更多相关《本项目对各类强检物资进行检验的方法.docx（3页珍藏版）》请在第壹文秘上搜索。

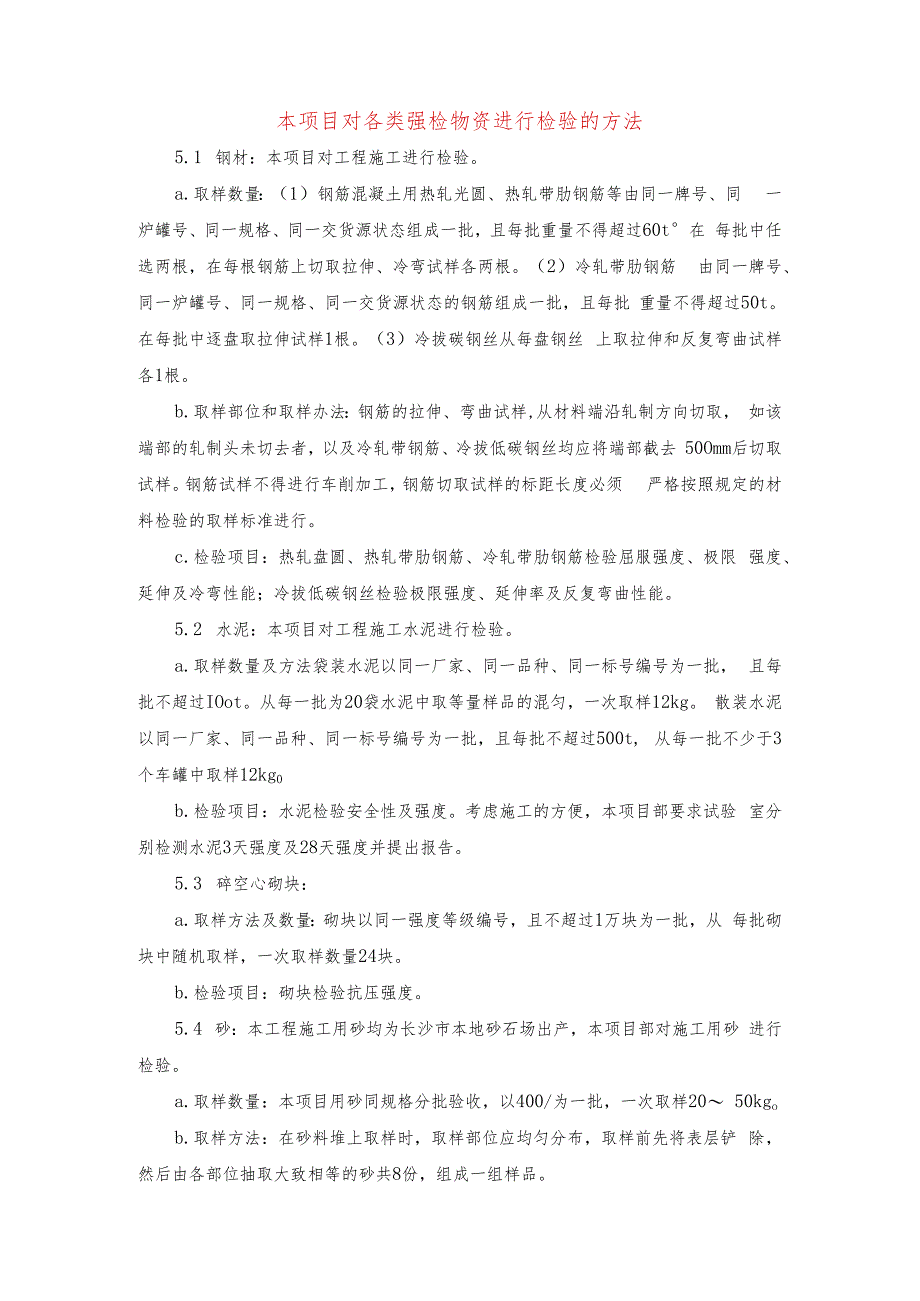

1、本项目对各类强检物资进行检验的方法5.1 钢材：本项目对工程施工进行检验。a.取样数量：（1）钢筋混凝土用热轧光圆、热轧带肋钢筋等由同一牌号、同 一炉罐号、同一规格、同一交货源状态组成一批，且每批重量不得超过60t在 每批中任选两根，在每根钢筋上切取拉伸、冷弯试样各两根。（2）冷轧带肋钢筋 由同一牌号、同一炉罐号、同一规格、同一交货源状态的钢筋组成一批，且每批 重量不得超过50t。在每批中逐盘取拉伸试样1根。（3）冷拔碳钢丝从每盘钢丝 上取拉伸和反复弯曲试样各1根。b.取样部位和取样办法：钢筋的拉伸、弯曲试样,从材料端沿轧制方向切取， 如该端部的轧制头未切去者，以及冷轧带钢筋、冷拔低碳钢丝均应
2、将端部截去 50Omm后切取试样。钢筋试样不得进行车削加工，钢筋切取试样的标距长度必须 严格按照规定的材料检验的取样标准进行。c.检验项目：热轧盘圆、热轧带肋钢筋、冷轧带肋钢筋检验屈服强度、极限 强度、延伸及冷弯性能；冷拔低碳钢丝检验极限强度、延伸率及反复弯曲性能。5.2 水泥：本项目对工程施工水泥进行检验。a.取样数量及方法袋装水泥以同一厂家、同一品种、同一标号编号为一批， 且每批不超过IOot。从每一批为20袋水泥中取等量样品的混匀，一次取样12kg。 散装水泥以同一厂家、同一品种、同一标号编号为一批，且每批不超过500t, 从每一批不少于3个车罐中取样12kg0b.检验项目：水泥检验安全

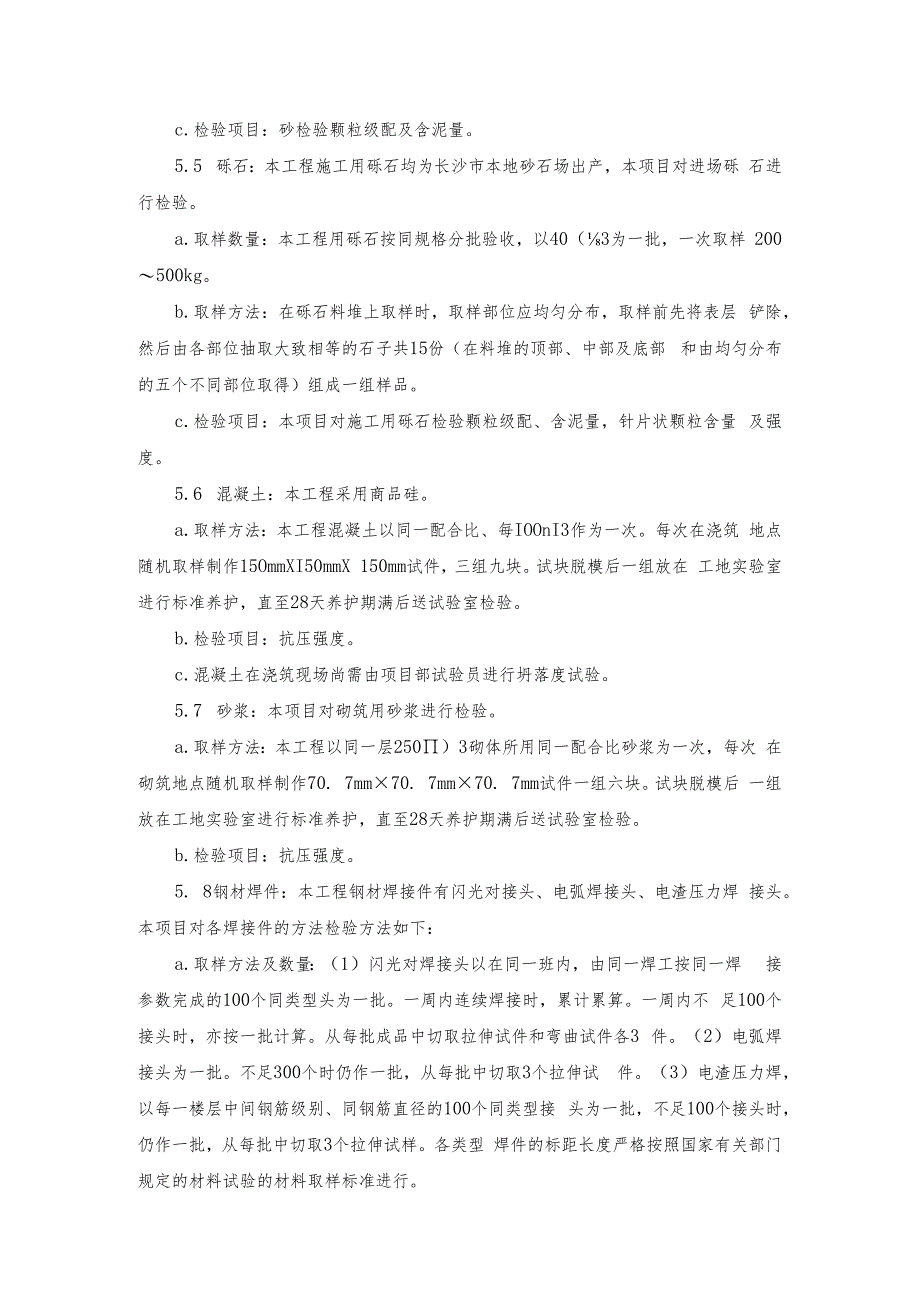

3、性及强度。考虑施工的方便，本项目部要求试验 室分别检测水泥3天强度及28天强度并提出报告。5.3 碎空心砌块：a.取样方法及数量：砌块以同一强度等级编号，且不超过1万块为一批，从 每批砌块中随机取样，一次取样数量24块。b.检验项目：砌块检验抗压强度。5.4 砂：本工程施工用砂均为长沙市本地砂石场出产，本项目部对施工用砂 进行检验。a.取样数量：本项目用砂同规格分批验收，以400/为一批，一次取样20 50kgob.取样方法：在砂料堆上取样时，取样部位应均匀分布，取样前先将表层铲 除，然后由各部位抽取大致相等的砂共8份，组成一组样品。c.检验项目：砂检验颗粒级配及含泥量。5.5 砾石：本工程施
4、工用砾石均为长沙市本地砂石场出产，本项目对进场砾 石进行检验。a.取样数量：本工程用砾石按同规格分批验收，以40（3为一批，一次取样 200500kg。b.取样方法：在砾石料堆上取样时，取样部位应均匀分布，取样前先将表层 铲除，然后由各部位抽取大致相等的石子共15份（在料堆的顶部、中部及底部 和由均匀分布的五个不同部位取得）组成一组样品。c.检验项目：本项目对施工用砾石检验颗粒级配、含泥量，针片状颗粒含量 及强度。5.6 混凝土：本工程采用商品硅。a.取样方法：本工程混凝土以同一配合比、每IOOnI3作为一次。每次在浇筑 地点随机取样制作15OmmXI50mmX 150mm试件，三组九块。试块
5、脱模后一组放在 工地实验室进行标准养护，直至28天养护期满后送试验室检验。b.检验项目：抗压强度。c.混凝土在浇筑现场尚需由项目部试验员进行坍落度试验。5.7 砂浆：本项目对砌筑用砂浆进行检验。a.取样方法：本工程以同一层250）3砌体所用同一配合比砂浆为一次，每次 在砌筑地点随机取样制作70. 7mm70. 7mm70. 7mm试件一组六块。试块脱模后 一组放在工地实验室进行标准养护，直至28天养护期满后送试验室检验。b.检验项目：抗压强度。5. 8钢材焊件：本工程钢材焊接件有闪光对接头、电弧焊接头、电渣压力焊 接头。本项目对各焊接件的方法检验方法如下：a.取样方法及数量：（1）闪光对焊接头

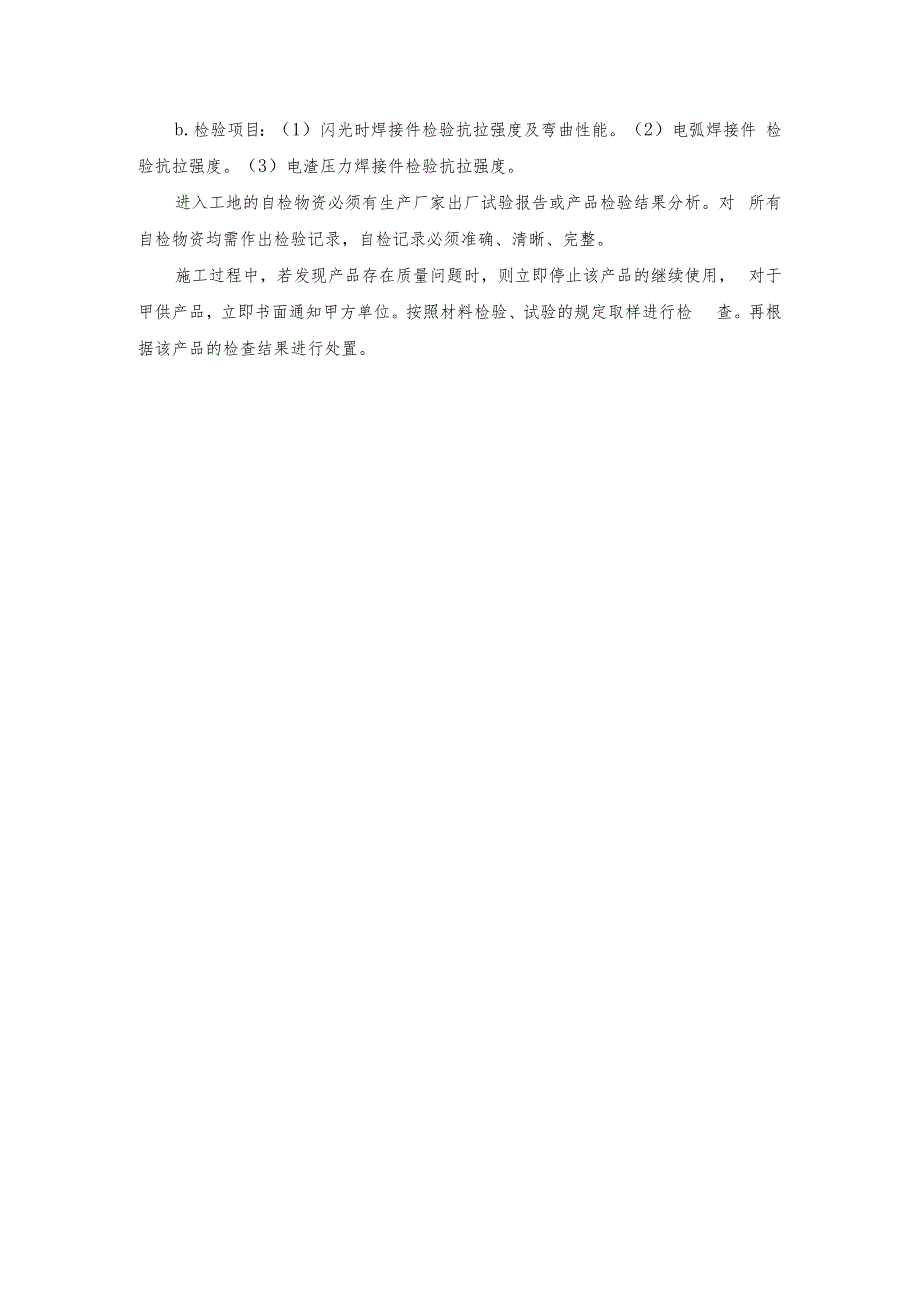

6、以在同一班内，由同一焊工按同一焊 接参数完成的100个同类型头为一批。一周内连续焊接时，累计累算。一周内不 足100个接头时，亦按一批计算。从每批成品中切取拉伸试件和弯曲试件各3 件。（2）电弧焊接头为一批。不足300个时仍作一批，从每批中切取3个拉伸试 件。（3）电渣压力焊，以每一楼层中间钢筋级别、同钢筋直径的100个同类型接 头为一批，不足100个接头时，仍作一批，从每批中切取3个拉伸试样。各类型 焊件的标距长度严格按照国家有关部门规定的材料试验的材料取样标准进行。b.检验项目：（1）闪光时焊接件检验抗拉强度及弯曲性能。（2）电弧焊接件 检验抗拉强度。（3）电渣压力焊接件检验抗拉强度。进入工地的自检物资必须有生产厂家出厂试验报告或产品检验结果分析。对 所有自检物资均需作出检验记录，自检记录必须准确、清晰、完整。施工过程中，若发现产品存在质量问题时，则立即停止该产品的继续使用， 对于甲供产品，立即书面通知甲方单位。按照材料检验、试验的规定取样进行检 查。再根据该产品的检查结果进行处置。
