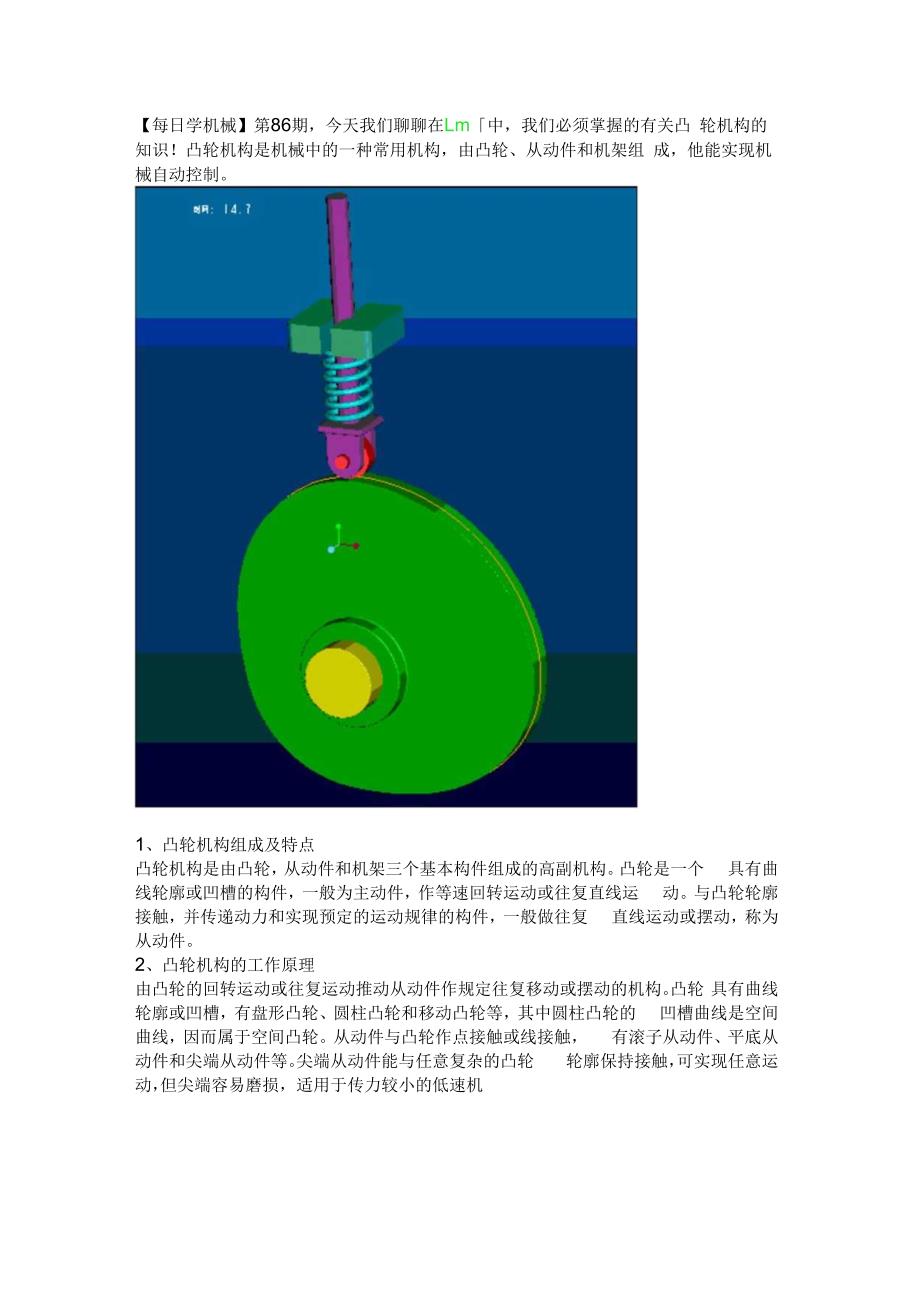

1、【每日学机械】第86期，今天我们聊聊在Lm中，我们必须掌握的有关凸 轮机构的知识！凸轮机构是机械中的一种常用机构，由凸轮、从动件和机架组 成，他能实现机械自动控制。1、凸轮机构组成及特点凸轮机构是由凸轮，从动件和机架三个基本构件组成的高副机构。凸轮是一个 具有曲线轮廓或凹槽的构件，一般为主动件，作等速回转运动或往复直线运 动。与凸轮轮廓接触，并传递动力和实现预定的运动规律的构件，一般做往复 直线运动或摆动，称为从动件。2、凸轮机构的工作原理由凸轮的回转运动或往复运动推动从动件作规定往复移动或摆动的机构。凸轮 具有曲线轮廓或凹槽，有盘形凸轮、圆柱凸轮和移动凸轮等，其中圆柱凸轮的 凹槽曲线是空间曲

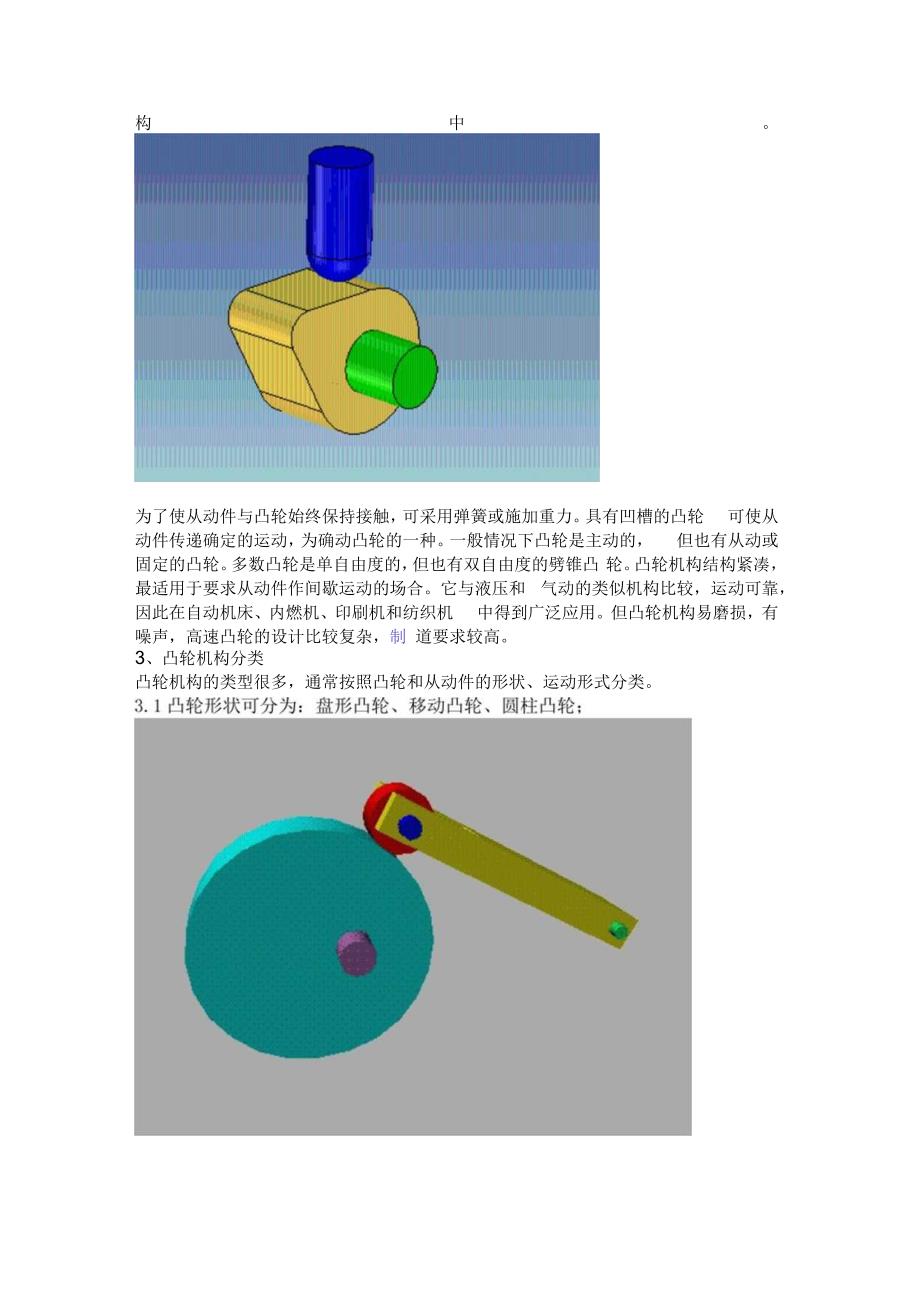

2、线，因而属于空间凸轮。从动件与凸轮作点接触或线接触， 有滚子从动件、平底从动件和尖端从动件等。尖端从动件能与任意复杂的凸轮 轮廓保持接触，可实现任意运动，但尖端容易磨损，适用于传力较小的低速机构中。为了使从动件与凸轮始终保持接触，可采用弹簧或施加重力。具有凹槽的凸轮 可使从动件传递确定的运动，为确动凸轮的一种。一般情况下凸轮是主动的， 但也有从动或固定的凸轮。多数凸轮是单自由度的，但也有双自由度的劈锥凸 轮。凸轮机构结构紧凑，最适用于要求从动件作间歇运动的场合。它与液压和 气动的类似机构比较，运动可靠，因此在自动机床、内燃机、印刷机和纺织机 中得到广泛应用。但凸轮机构易磨损，有噪声，高速凸轮的

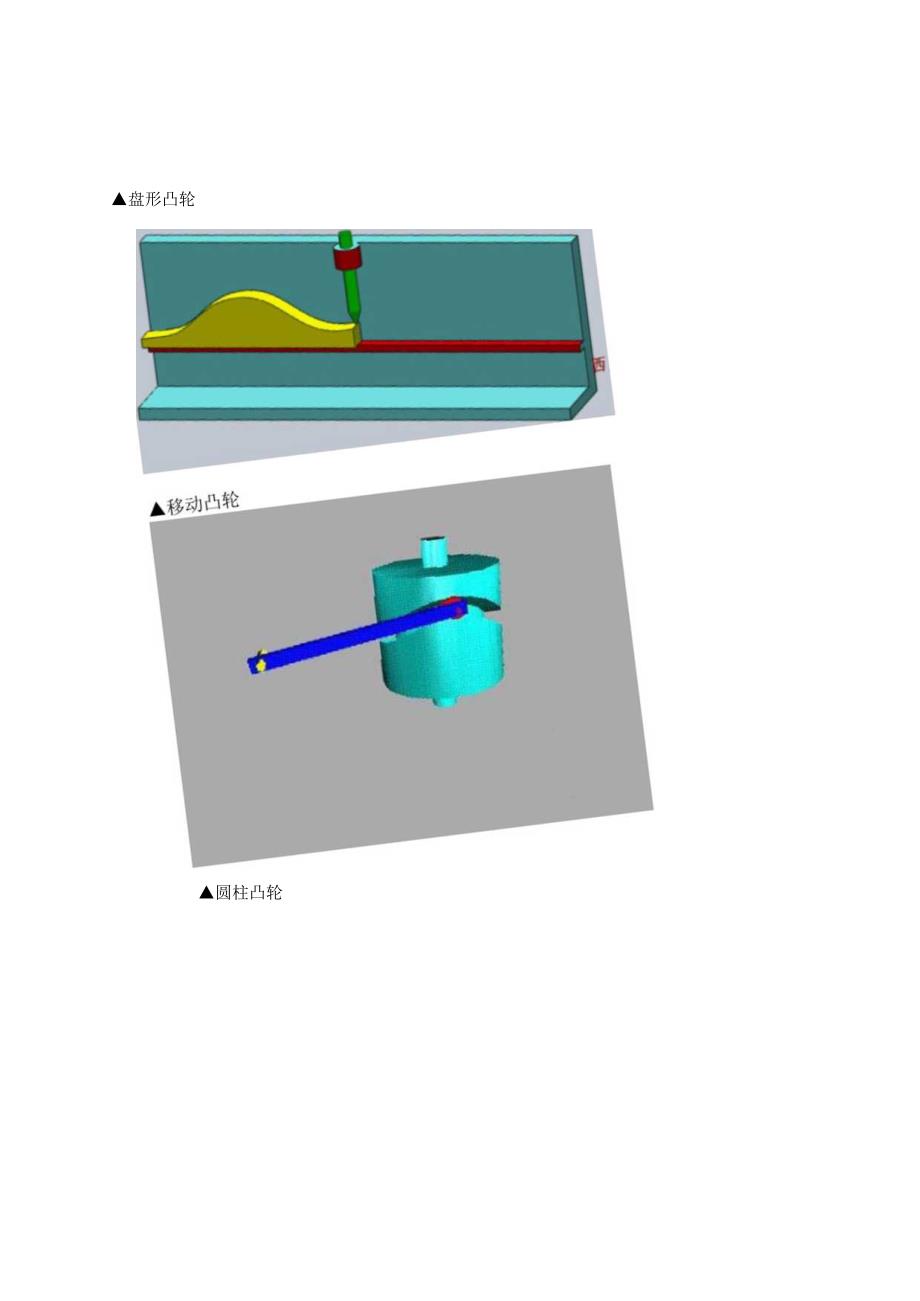

3、设计比较复杂，制 道要求较高。3、凸轮机构分类凸轮机构的类型很多，通常按照凸轮和从动件的形状、运动形式分类。盘形凸轮圆柱凸轮3. 2从动件的分类：尖底从动件、滚子从动件和平底从动件。 C D尖底从动件滚子从动件平底从动件4、凸轮机构的优缺点：优点：只要正确地设计凸轮轮廓曲线，就能使从动件实现任意给定的运动规 律，且结构简单、紧凑、工作可靠、易于设计。缺点：由于凸轮机构属于高副机构，故凸轮与从动件之间为点或线接触，不便 润滑、易于磨损。因此凸轮机构多用于传力不大的控制机构和调节机构。机械cax360,分享机械干货的微信自媒体，每天推送实用的机械知识，请关注我们的微信公众号名称：cax360 （微信号：ca-360）上一篇：设计很巧妙的机构（22）：齿轮凸轮复合机构机械手 下一篇：帮孩子赢得更大的世界I齿轮梨设计思维工作坊回顾感谢您的关注，更多学习资料下载请登录我的机撼网.（WwW. mejxw. Com） !机械微商城（WSc. mcjxw. COm） 一个适合所有人免费加盟的机械商务平台，邀请 您的入驻！官方微信公众号：ZGjiXieCad （机械设计资源分享网）欢迎大家微信搜索并关 注，每天推送精彩机械文章，公众号定期赠送网站VIP会员。
