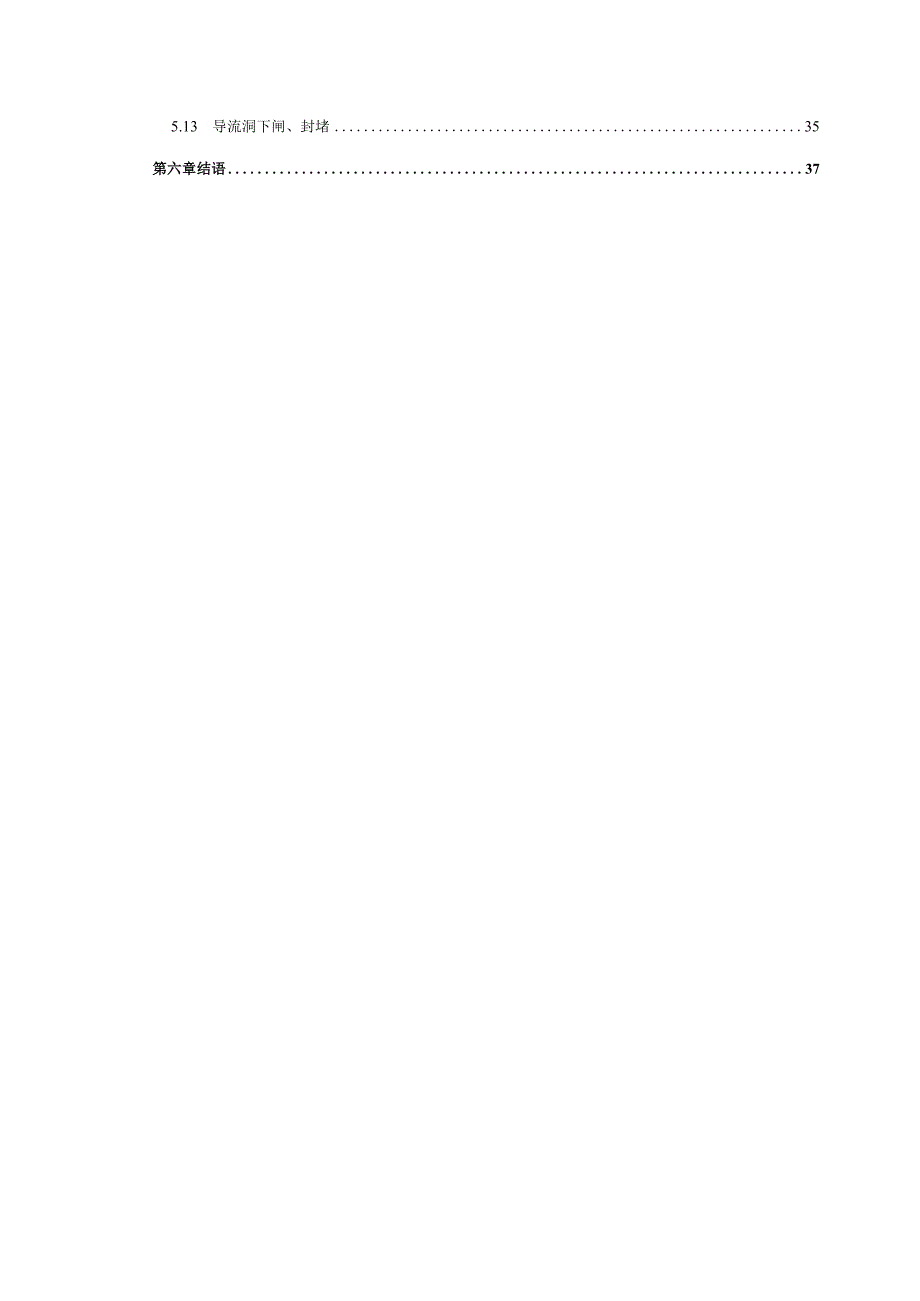

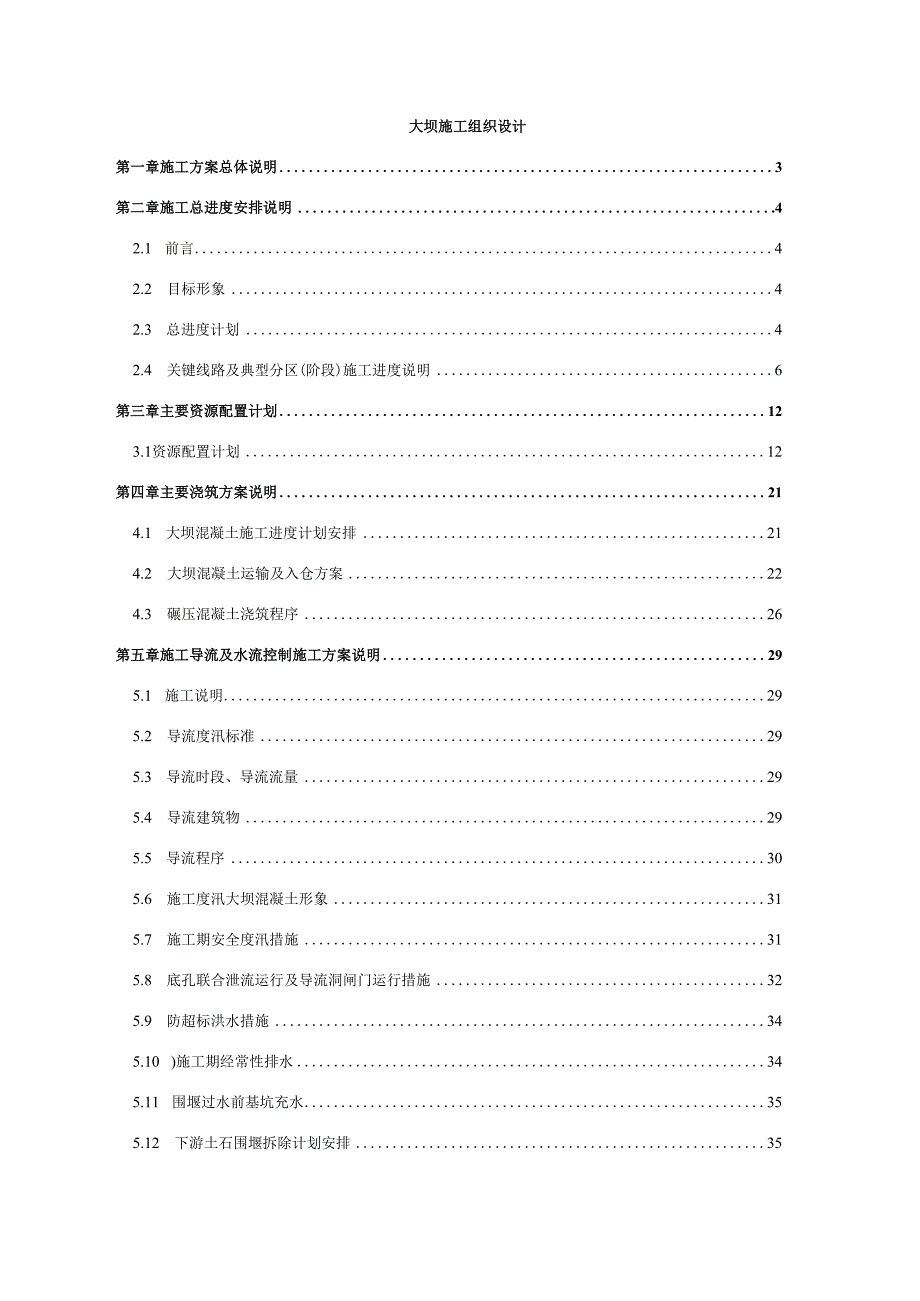

1、大坝施工组织设计第一章施工方案总体说明3第二章施工总进度安排说明.42.1 前言42.2 目标形象42.3 总进度计划42.4 关键线路及典型分区(阶段)施工进度说明6第三章主要资源配置计划123.1资源配置计划12第四章主要浇筑方案说明214.1 大坝混凝土施工进度计划安排214.2 大坝混凝土运输及入仓方案224.3 碾压混凝土浇筑程序26第五章施工导流及水流控制施工方案说明295.1 施工说明295.2 导流度汛标准295.3 导流时段、导流流量295.4 导流建筑物295.5 导流程序305.6 施工度汛大坝混凝土形象315.7 施工期安全度汛措施315.8 底孔联合泄流运行及导流洞闸

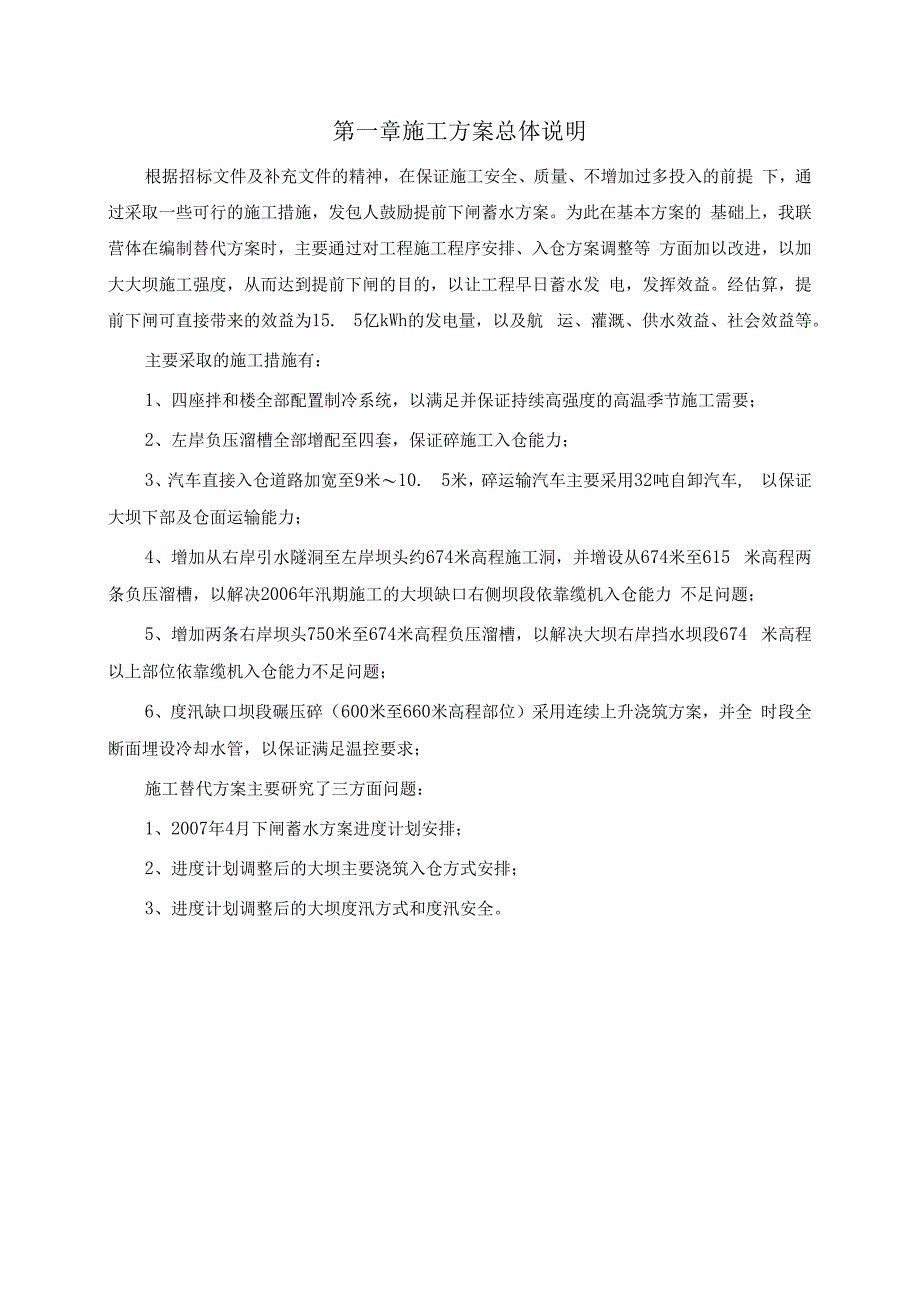

2、门运行措施325.9 防超标洪水措施345.10 )施工期经常性排水345.11 围堰过水前基坑充水355.12 下游土石围堰拆除计划安排355.13 导流洞下闸、封堵35第六章结语37第一章施工方案总体说明根据招标文件及补充文件的精神，在保证施工安全、质量、不增加过多投入的前提 下，通过采取一些可行的施工措施，发包人鼓励提前下闸蓄水方案。为此在基本方案的 基础上，我联营体在编制替代方案时，主要通过对工程施工程序安排、入仓方案调整等 方面加以改进，以加大大坝施工强度，从而达到提前下闸的目的，以让工程早日蓄水发 电，发挥效益。经估算，提前下闸可直接带来的效益为15. 5亿kWh的发电量，以及航

3、运、灌溉、供水效益、社会效益等。主要采取的施工措施有：1、四座拌和楼全部配置制冷系统，以满足并保证持续高强度的高温季节施工需要；2、左岸负压溜槽全部增配至四套，保证碎施工入仓能力；3、汽车直接入仓道路加宽至9米10. 5米，碎运输汽车主要采用32吨自卸汽车, 以保证大坝下部及仓面运输能力；4、增加从右岸引水隧洞至左岸坝头约674米高程施工洞，并增设从674米至615 米高程两条负压溜槽，以解决2006年汛期施工的大坝缺口右侧坝段依靠缆机入仓能力 不足问题；5、增加两条右岸坝头750米至674米高程负压溜槽，以解决大坝右岸挡水坝段674 米高程以上部位依靠缆机入仓能力不足问题；6、度汛缺口坝段碾

4、压碎（600米至660米高程部位）采用连续上升浇筑方案，并全 时段全断面埋设冷却水管，以保证满足温控要求；施工替代方案主要研究了三方面问题：1、2007年4月下闸蓄水方案进度计划安排；2、进度计划调整后的大坝主要浇筑入仓方式安排；3、进度计划调整后的大坝度汛方式和度汛安全。第二章施工总进度安排说明2.1前言根据标书要求编制施工替代方案，即2007年汛前下闸蓄水方案。本章主要就施工 替代方案的进度进行分析，分析其在进度上的可行性及相应的目标形象。鉴于在原方案 的基础上编制施工替代方案，本章的编制依据及编制原则在原方案中已作了详细的说明, 本章不再重复。2.2目标形象2006年1月1日进行碾压碎施

5、工；2006年5月15日大坝形象：6#9#坝段浇至EL624,10#、11#坝段浇至EL600,12# 15#坝段浇至EL624,共计完成796423MReC施工，此形象为2006年汛期大坝度汛形象 面貌；2006年10月31日大坝形象：5#9#坝段浇至EL660, 10#、11#坝段浇至EL600, 12#16#坝段浇至EL660,共计完成516437m3RCC施工,此施工区域为2006年汛期施工；2007年4月30日，大坝下闸蓄水,此时形象面貌为:大坝浇至EL691预留缺口 91m, 缺口两边浇至EL714；2007年5月15日大坝形象：2#8#坝段浇至EL720,9#12#坝段浇至EL6

6、91,13# 19#坝段浇至EL720,共计完成882366CC施工，此形象为2007年汛期大坝度汛形象 面貌；2007年10月31日大坝形象：1#8#坝段浇至EL748.5, 9#12#坝段浇至EL691, 12#20#坝段浇至EL748. 5,共计完成149256mCC施工；2008年2月29日大坝形象：9#13#坝段RCC浇至EL748. 5,共计完成55740mCC 施工，2008年5月底大坝全面竣工。施工总工期比招标工期提前一个月。2. 3总进度计划2. 3.1大坝施工主要进度说明依据招标文件度汛要求及对大坝左右岸共11条负压溜槽系统和两台缆机、拌和系 统、混凝土运输车皮带输送系统等

7、统筹考虑，综合混凝土浇筑、金结安装、灌浆施工等 因素，保持坝体按均衡、平稳施工的条件下进行总体施工进度计划编制。大坝工程主体招标文件要求总工期为35. 5个月，为2005年7月15日至2008年6 月30日。施工替代方案拟定施工工期为34. 5个月，提前1个月完工。2005年主要计划：8月25日完成皮带机输送廊道进出口 30m段开挖，9月20日完 成碾压砂试验，10月中旬完成临建设施、场内风水电建设、拌和系统建设，H月底完 成左岸拌和系统建设、试运行及下游护坦部分开挖，12月底基本完成EL660m碎输送洞 土建施工、9坝段垫层碎施工及基本完成探洞回填砂施工；2006年主要计划：2月底完成EL6

8、60m碎输送洞皮带系统安装任务；3月底完成2s 及3=负压溜槽安装，大坝升至EL600m; 4月底完成坝基断层碎及岸坡垫层碎浇筑；5月 中旬缺口两侧左右岸坝段升至EL624m, 5月底完成EL750m碎输送洞土建施工，7月初开 始进行底孔钢衬安装及91 12表孔导墙碎施工，7月底完成钢衬安装及EL750m碎输送 洞皮带系统安装任务；9月中旬完成底孔周边碎施工；10月中旬完成1负压溜槽安装， 10月底完成4#负压溜槽及缺口坝段侧面负压溜槽安装，同时缺口两侧坝段升至EL660m; H月初开始进行下游护岸、接触灌浆、坝基排水孔及上游护渗涂层施工；12月底将缺 口升至 EL651m。2007年主要计划

9、：2月底右岸1218坝段升至EL693、完成下游护岸开挖，3月底 左岸311坝段升至EL693、完成下游河道清理，4月30日下闸蓄水、下游护坦及护岸 碎施工完成，5月中旬缺口两侧坝段均升至EL720及完成坝基排水孔施工、4月底完成 下游围堰拆除，7月底完成导流洞封堵施工，10月底缺口两侧坝段升至EL748. 5, 11月 底完成溢流面边导墙施工，12月底缺口升至EL710。2008年主要计划：1月中旬完成坝顶常态碎施工，2月底开始吊装坝顶预制梁、同 时完成岸坡接触灌浆，3月中旬完成上游坝面防渗涂层施工、3月底完成溢流面碎施工， 4月底完成全部土建工程施工，5月份进行场地清理。2008年5月底工

10、程全面竣工。具 体各项目施工进度计划安排详见：用P3编制的施工总进度横道图：附图27 “北盘江光照水电站大坝土建工程施工 总进度横道图（替）施工总进度计划网络图：附图2-2 “北盘江光照水电站进度网络图（替）施工总进度计划强度表：附图2-3 “北盘江光照水电站大坝土建工程碎施工强度图 （替）2. 3. 2大坝施工主要项目分年度完成工程量大坝施工的主要强度指标见表2-1 o年度完成工程量表表2-12005200620072008月高峰 强度发生 时间混凝土浇筑（m3）319781784484845822729302324972006. 03接缝及同填灌浆（m2）93017199198851368

11、36162006. 12土石方开挖（m3）97720117360250459708002007. 07大坝施工的主要技术强度指标如下：1.混凝土高峰月强度：23.25万痛/月（发生时间：2006年3月）。其中碾压碎高峰月强度：209481m7月（发生时间：2006年3月），常态碎高峰 月强度：43535痛/月（发生时间：2006年8月）。2.接触及回填灌浆高峰月强度：3616m7月（发生时间：2006年12月）。3. 土石方开挖：70800/年（发生时间：2007年7月，含围堰拆除及河道清理）。2. 4关键线路及典型分区（阶段）施工进度说明2. 4.1关键线路施工进度说明根据编制的P3施工进度

12、图、施工进度网络图及计算机仿真模拟分析，其关键线 路如下：开工f进场一左岸拌和系统及右岸制冷系统建设f左岸拌和系统试运行一9 12号坝段垫层砂施工-大坝EL558EL600RCC施工-*左岸6#9#EL600EL624RCC 施工f 5#9#坝段 EL624-EL660RCC 施工一缺口 10#11#坝段 EL600EL660RCC 施 工f左岸3#11#坝段EL660EL693RCC施工一左岸1#8#坝段EL693EL720RCC 施工f左岸1#8#坝段EL720-EL748. 5RCC施工一缺口 9#12#坝段EL691- EL7IORCC施工左岸9#坝段EL710-EL748. 5RCC

13、施工（右岸13#坝段EL710 EL748. 5RCC施工）一坝顶预制梁吊装一坝顶铺装层砂施工一场地清理（竣工）。2. 4. 2典型月仓块施工进度分析说明根据施工替代方案碎的入仓手段来进行可行性分析，碎入仓手段主要为：汽车直接 入仓及负压溜+皮带机。为此，将选取以下几个典型月的仓块来进行分析1. 2006年3月份施工仓块进度分析特点:根据总进度计划安排,2006年3月份具有碎汽车直接入仓、施工月强度最高、 仓块面积最大及汛前需达到EL624,确保2006年安全汛期及汛期缺口两岸坝段继续上升 等特点。2006年3月计划将碾压区从EL588EL600、2碾压区从EL585EL600,共 计9个仓块

14、。因此，把2006年3月份作为典型月来加以分析，分析进度安排的合理性 及相关资原配置的合理性。具体分析情况如下：拌和系统设计拌和能力为660 (左)+180 (右)=840 m7h,扣除非正常因素等情况 影响，施工时按拌和楼能力的60%75%来进行计算，拌和楼最小保证拌和能力为504 630 m7ho每天按20小时的施工时间、每层碎覆盖时间按最大6小时及招标文件中要求 的层间间歇时间来安排每个仓块的具体浇筑时间。2006年3月份每个仓块及跳仓的施工 进度计划具体见表2-2O2006年3月每个仓块及跳仓的施工进度计划表表2-2仓块 编号起讫高程 (m)工程量 (m3)浇筑时间仓面最大 面积硅拌制

15、强度(tfh)层间歇时间 (d)备注20EL588EL5912219606. 3. 1-2752255051区21EL585EL5882123306. 3. 56721150652区22EL591EL5942310506. 3. 78781657851区23EL588-EL5912219606. 3. 11 12752255552区24EL594EL5972395806. 3. 1415809159951区25EL591EL5942310506. 3. 1718781657852区26EL597-EL6002486506. 3. 2021907662251区27EL594EL5972395806. 3. 2324781659952区28EL597EL6002486
