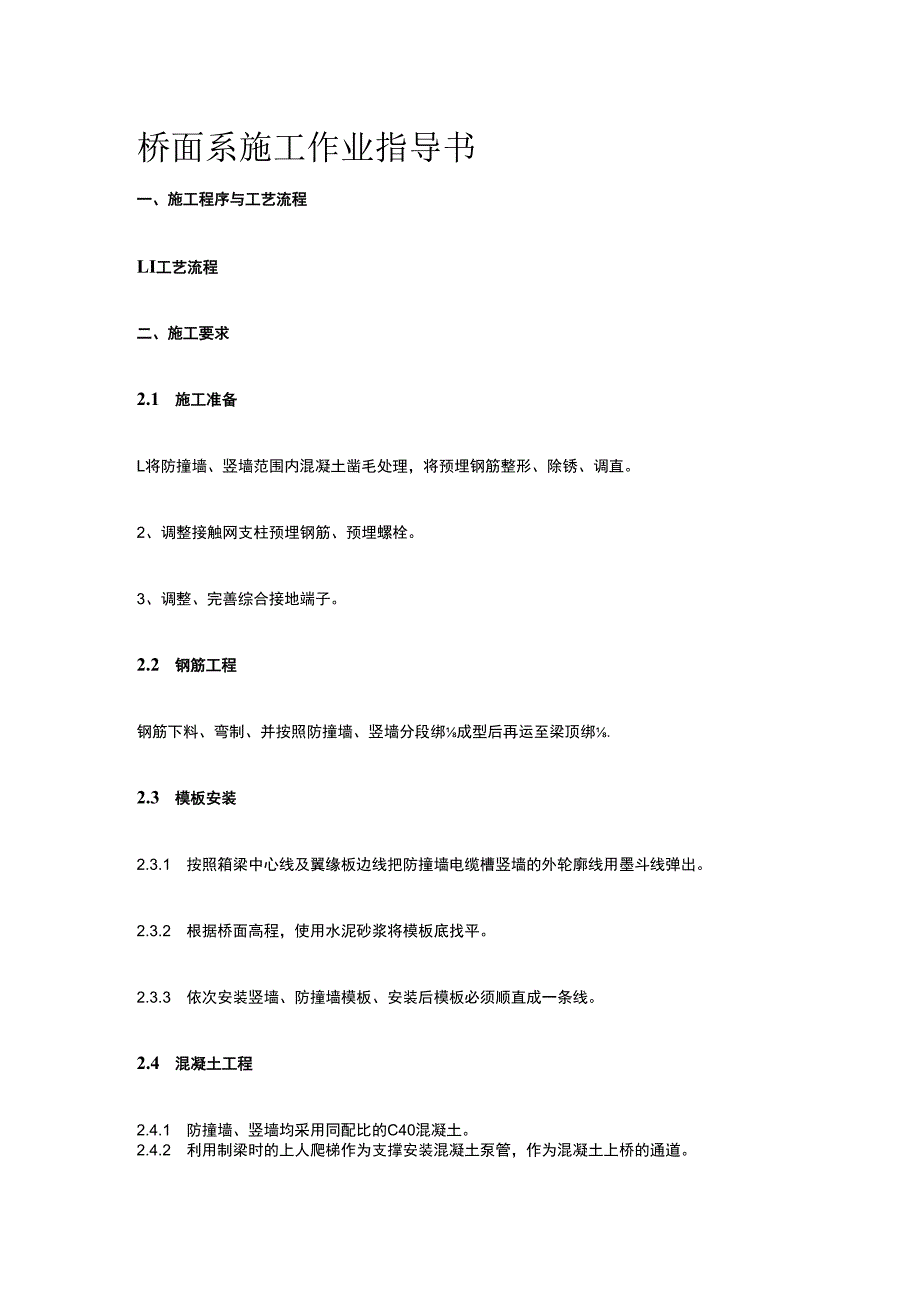

1、桥面系施工作业指导书一、施工程序与工艺流程LI工艺流程二、施工要求2.1 施工准备L将防撞墙、竖墙范围内混凝土凿毛处理，将预埋钢筋整形、除锈、调直。2、调整接触网支柱预埋钢筋、预埋螺栓。3、调整、完善综合接地端子。2.2 钢筋工程钢筋下料、弯制、并按照防撞墙、竖墙分段绑成型后再运至梁顶绑.2.3 模板安装2.3.1 按照箱梁中心线及翼缘板边线把防撞墙电缆槽竖墙的外轮廓线用墨斗线弹出。2.3.2 根据桥面高程，使用水泥砂浆将模板底找平。2.3.3 依次安装竖墙、防撞墙模板、安装后模板必须顺直成一条线。2.4 混凝土工程2.4.1 防撞墙、竖墙均采用同配比的C40混凝土。2.4.2 利用制梁时的上

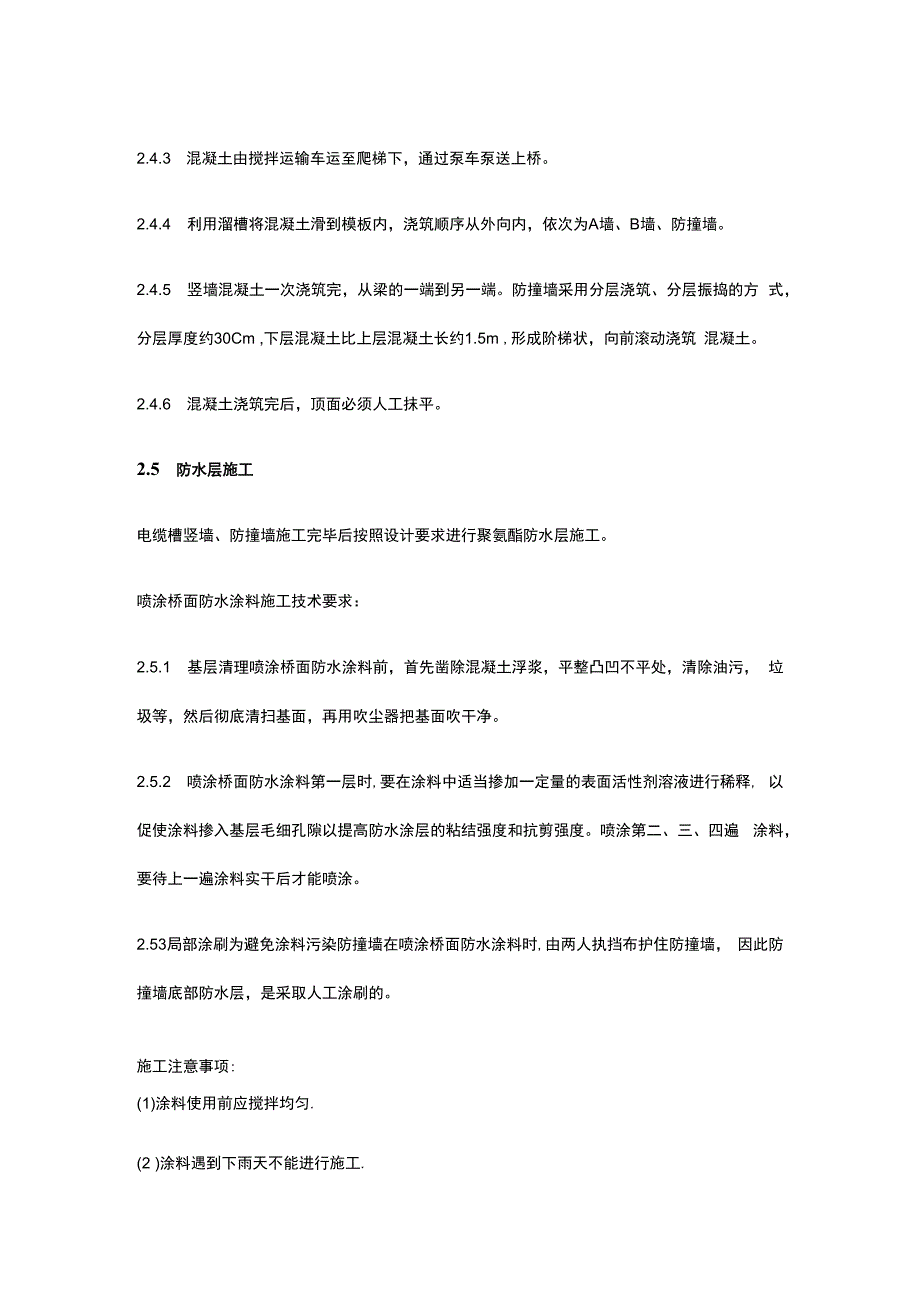

2、人爬梯作为支撑安装混凝土泵管，作为混凝土上桥的通道。2.4.3 混凝土由搅拌运输车运至爬梯下，通过泵车泵送上桥。2.4.4 利用溜槽将混凝土滑到模板内，浇筑顺序从外向内，依次为A墙、B墙、防撞墙。2.4.5 竖墙混凝土一次浇筑完，从梁的一端到另一端。防撞墙采用分层浇筑、分层振捣的方 式，分层厚度约30Cm ,下层混凝土比上层混凝土长约1.5m ,形成阶梯状，向前滚动浇筑 混凝土。2.4.6 混凝土浇筑完后，顶面必须人工抹平。2.5 防水层施工电缆槽竖墙、防撞墙施工完毕后按照设计要求进行聚氨酯防水层施工。喷涂桥面防水涂料施工技术要求：2.5.1 基层清理喷涂桥面防水涂料前，首先凿除混凝土浮浆，平

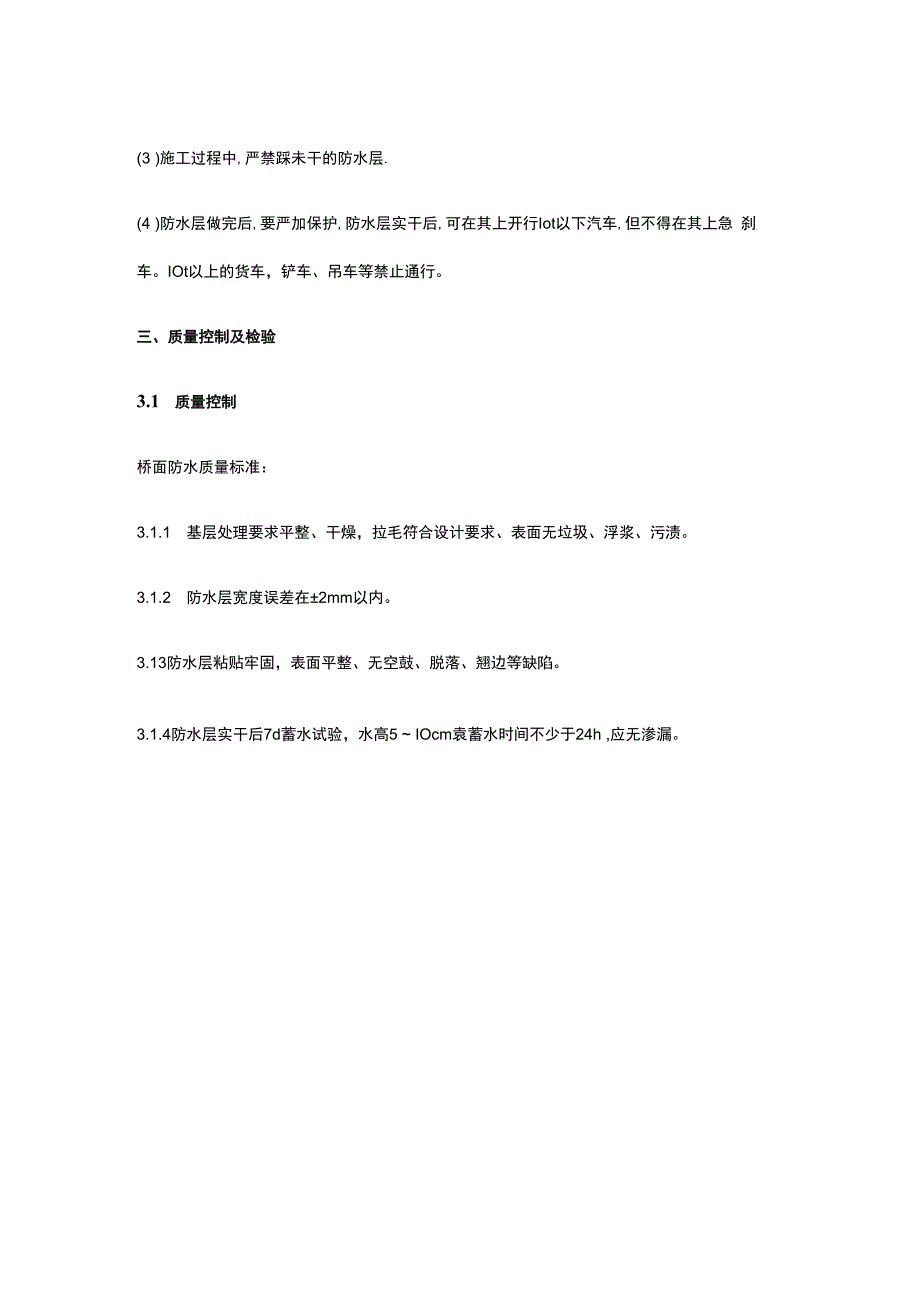

3、整凸凹不平处，清除油污， 垃圾等，然后彻底清扫基面，再用吹尘器把基面吹干净。2.5.2 喷涂桥面防水涂料第一层时,要在涂料中适当掺加一定量的表面活性剂溶液进行稀释, 以促使涂料掺入基层毛细孔隙以提高防水涂层的粘结强度和抗剪强度。喷涂第二、三、四遍 涂料，要待上一遍涂料实干后才能喷涂。2.53局部涂刷为避免涂料污染防撞墙在喷涂桥面防水涂料时,由两人执挡布护住防撞墙， 因此防撞墙底部防水层，是采取人工涂刷的。施工注意事项:(1)涂料使用前应搅拌均匀.(2 )涂料遇到下雨天不能进行施工.(3 )施工过程中,严禁踩未干的防水层.(4 )防水层做完后,要严加保护,防水层实干后,可在其上开行Iot以下汽车,但不得在其上急 刹车。IOt以上的货车，铲车、吊车等禁止通行。三、质量控制及检验3.1 质量控制桥面防水质量标准：3.1.1 基层处理要求平整、干燥，拉毛符合设计要求、表面无垃圾、浮浆、污渍。3.1.2 防水层宽度误差在2mm以内。3.13防水层粘贴牢固，表面平整、无空鼓、脱落、翘边等缺陷。3.1.4防水层实干后7d蓄水试验，水高5 IOcm袁蓄水时间不少于24h ,应无渗漏。
