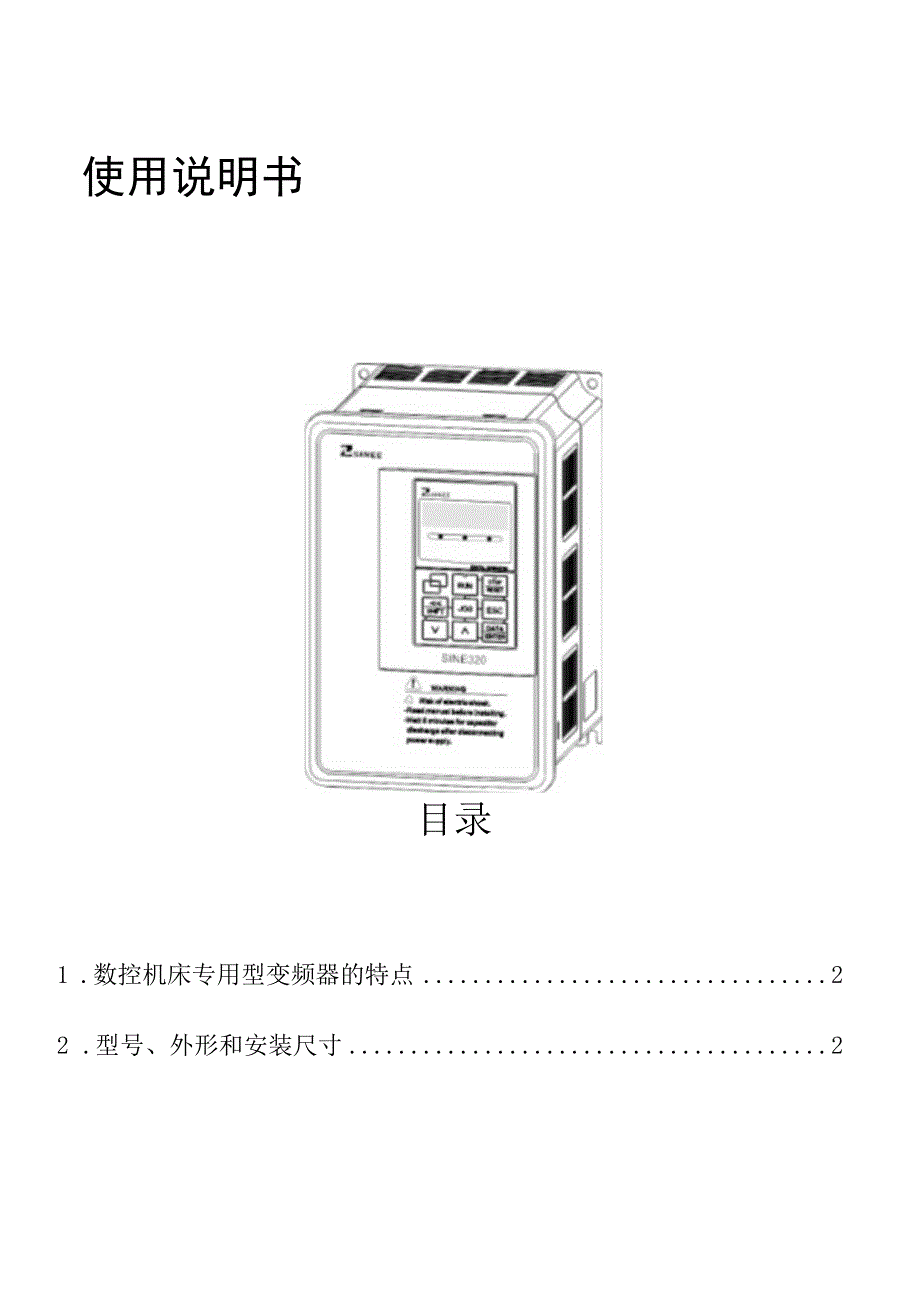

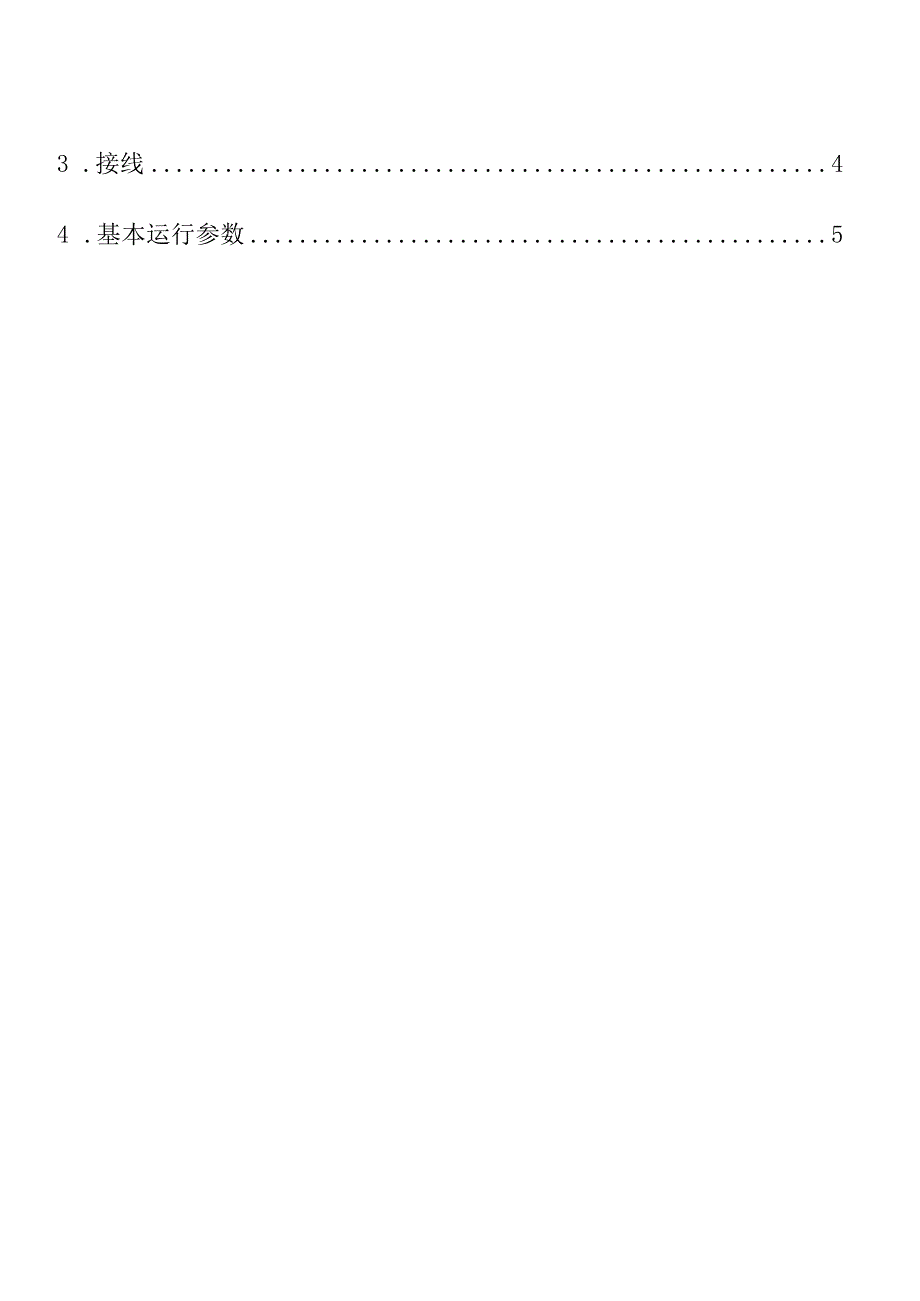

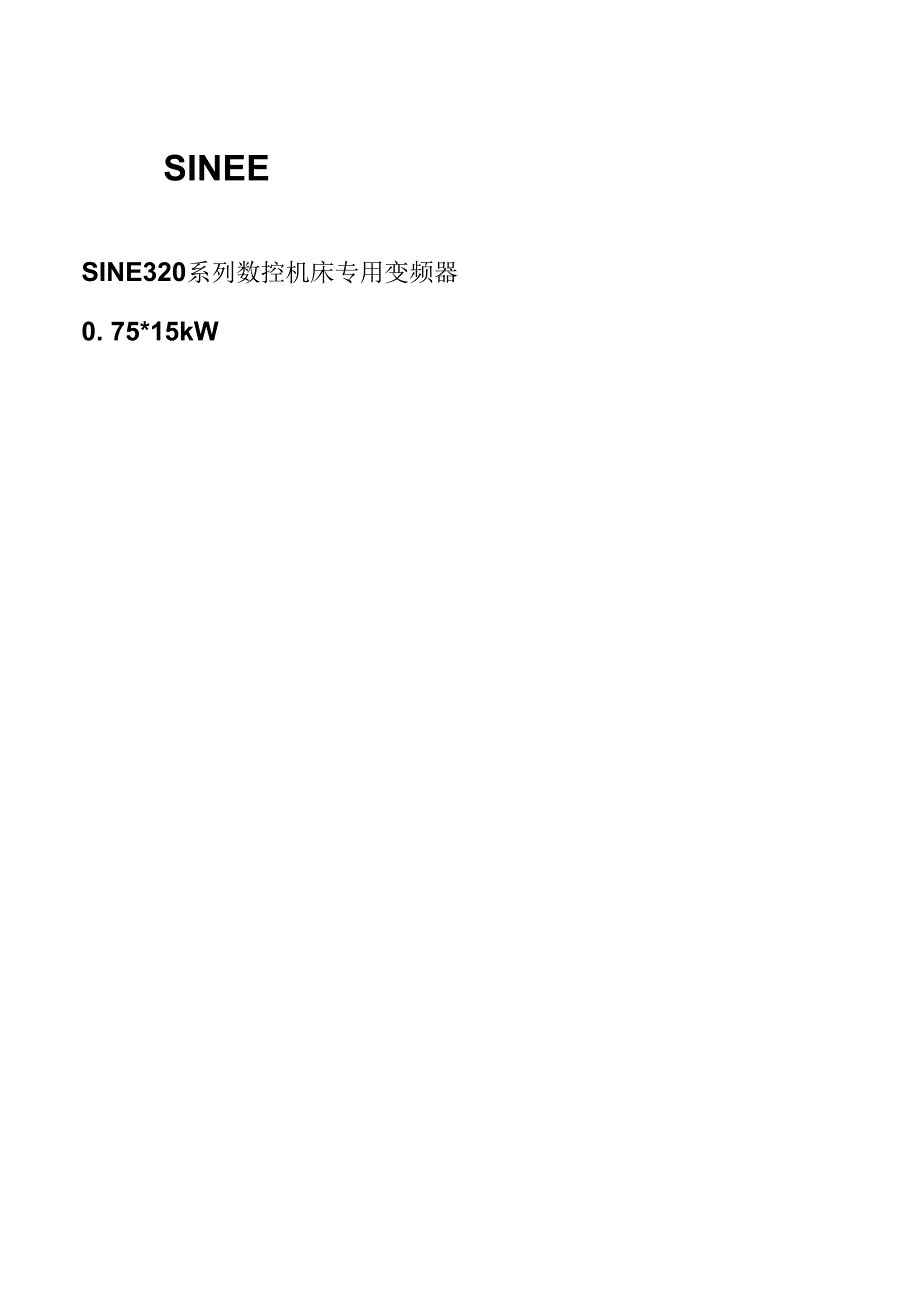

1、SINEESINE320系列数控机床专用变频器0. 75*15kW使用说明书目录1 .数控机床专用型变频器的特点22 .型号、外形和安装尺寸23 .接线44 .基本运行参数5L数控机床专用型变频器的特点 低频运行下150微定力矩平稳输出,完全满足数控车床的的需求,确保利味在低速重切削时有强劲的切削力。 电机参数自动辨识功能,动态识别电机参数,保证系统的稳定性和精确性; 调速范围0600. OOHz完全满足数控车床的高频要求; 自动跟踪负载的变化并自动限定输出电流,使其不超过允许的最大电流值。即使负载突变、快速加减速,变频器也不发生过流、短路等故障,实现变频 器配置的高性能、高可靠性; 高速停机
2、时响应快速稳定; 除特别定义的功能外,其余功能及操作参见SINE303系列开环矢量控制变频器使用说明书。2 .型号、外形和安装尺寸SINE320系列数控机床专用型变频器的型号和额定输出电流如表1所示。表1 SINE320系列数控机床专用型变频器型号型号适用电机功率(kW)额定输入电压额定输出电流(A)SINE320-0R70. 75三相380V2.8SINE320-1R11. 13.7SINE320-1R51. 54.8SINE320-2R22.26.2SINE320-3R03.08.0SINE320-4R04.010.0SINE320-5R55. 513SINE320-7R57.517SIN
3、E320-9R09.020SINE320-0111126SINE320-0151534表2 SINE320系列数控机床专用型变频器安装尺寸规格WWlHHlH2DDlD2dSINE320-0R7140125220205152961186SINE320-1R1SINE320-1R5SINE320-2R2SINE320-3R0SINE320-4R0SINE320-5R5175160260245181921426.5SINE320-7R5SINE320-9R02151503523353171881427SINE320-011SINE320-015图 1. SlNE32(H)R7SINE320-7R5
4、规格尺寸图 2. SINE320-9R0-SINE320-015 规格尺寸3 .接线3.1 安装现场要求 室内通风良好。 环境温度-10C40C,湿度小于90%RH,无滴水、凝露。 切勿安装在木材等易燃物体上。 避免直接日晒。 无易燃、腐蚀性气体和液体。 无漂浮的金属微粒或导电性灰尘。 安装基础坚固无振动。 远离电磁干扰源及做好屏蔽。 安装在电控柜内时,电控柜应有通风措施。3.2连接线示意图图3. SINE320系列数控机床专用型变频器接线示意图44 .基本运行参数表示代码参数在变频器运行状态时,可更改。:表示代码参数在变频器运行状态时,不可更改。:表示变频器根据代码性质自动处理。“X” :表
5、示代码参数只能读,不能更改。表3基本运行参数代码代码名称参数说明单位出厂值属性F0. 02驱动控制方式2:无PG矢量控制02OF0. 04启动停车控制选择1:端子1OF0. 05端子启动停车选择1: RUN正转,F/R反转1OF0. 09通用速度给定方式2: VS 端子,02-lOV2OF0. 16加速时间10. 00-600. 00S/min1.00F0. 17减速时间10. 00-600. 00S/min2. 00F0. 20载波频率1. 000-16. 000kHz6. 000F0. 21随机载波方式2:无效2F0. 24转矩提升35:任意V/F曲线35F0. 25最大频率Fmax: 2
6、0. 00600. 00Hz50. 00OF0. 26上限频率Fup: FDOUNFmaxHz50. 00。F4. 00基准频率Fbase: 20. 00-600. 00Hz50. 00OF4. 04终止电压0. 00-100. 00%50. 75OF8. 21电动力矩电流限定80. 00180. 00%180. 00F8. 22制动力矩电流限定80. 00-180. 00%180. 00F9.01电机额定功率0. 40-480. 00kWXXXXOF9. 02电机额定电压60660VXXXOF9. 03电机额定电流0. 1-1500. 0AXXXXOF9. 04电机额定频率20. 00-60
7、0. 00HzXXXXOF9. 05电机额定转速1-60000rpmXXXXOF9. 06电机连接方法0: Y1: XOF9. 07电机额定功率因数0. 50-0. 990. 76F9. 15参数自辩识0:不辩识1:电机静止自辩识2:电机旋转自辩识0OFA. 17滑差补偿增益0. 00-200. 00%100. 00注:1、调试之前,请首先正确设置电机的名牌参数(代码F9.019.06),然后进行参数自辨别,以便电机获得最佳的运行特性。2、根据实际工况适当调整最大频率(代码F0. 25)、上限频率(代码F0. 26)。表4运行监视代码代码代码名称参数说明单位出厂值属性C 00输出频率0. O-
8、FupHzXC 01C 02输入频率0. OO-FupHzXC 03C 04同步频率0. OoFpHzXC 05C 06保留C 07C 08估算反馈频率0. OO-FlpHzXC 09C 10估算滑差频率0. OO-FlipHzXC 11C 12程序运行时间0-32000SECXC 13输出电流实际值0. 0-3000. 0AC 14输出电压标幺值0. 00-100. 00%XC 15输出电压实际值0. 0660. 0VXC 16直流母线电压0-1200VXC 17过载计数0. 00-100. 00%XC 18IGBT模块温度0. OO 150. 00C 19散热器温度0. 00-150. 0
9、0XC 20程序运行段数17C 21程序运行时间0. 06000. 0S/minXC 22保留C 23输出电功率-3000. 03000. 0kWXC 24PID输入0. 000-10. 000VXC 25PID运算反馈0. 000-10. 000VXC 26刀犯电流输入1 qXC 27力矩电流反馈IqX表5故障监视代码代码代码名称参数说明单位出厂值属性E 00故障类型00:无故障/误动作 SC:驱动短路故障 HOC:瞬时过流 HOU:瞬时过压SOC:稳态过流SOU:稳态过压SLU:稳态欠压ILP:输入缺相故障0L:过载MOH:模块过热故障ZOH:整流桥过热故障E 00故障类型SOII:散热器
10、过热故障 OLP:输出缺相故障 EXT:外部故障PUP: PID 上限PDN: PID 下限EED:变频器存储 器故障EEU:键盘存储器 故障STP:自测试取 消SFE:自测试自由停 车SRE:定子电阻异常 SIE:空载电流异常0E 01故障时输出频率XX. XXHz0. 00OE 02故障时输出电流XXX. XA0.0OE 03故障时母线电压XXXXV0.0E 04故障时运行方向FOR:正转REV:反转0E 05故障时运行状态ACC:加速 CoN:恒速 DEC:减速0OE 06故障时失速状态0:正常UL:过压失速CL:过流失速0E 07故障时工作时间H0OE 08前一次故障故障类别0E 09
11、故障时输出频率XX. XXHz0. 00OE 10故障时输出电流XXX. XA0.0OE 11故障时母线电压XXXX0.0OE 12故障时运行方向FOR:正转REV:反转0E 13故障时运行状态ACC:加速 CoN:恒速 DEC:减速0OE 14故障时失速状态0:正常UL:过压失速CL:过流失速0OE 15故障时工作时间H0E 16前二次故障故障类别E 17故障时输出频率XX. XXXX. XIlz0. 00OE 18故障时输出电流XXX. XA0.0E 19故障时母线电压XXXXV0.0OE 20故障时运行方向FOR:正转REV:反转0OE 21故障时运行状态ACC:加速CON:恒速DEC:减速0OE 22故障时失速状态0:正常UL:过压失速CL:过流失速0OE 23故障时工作时间110OE 24前三次故障故障类别E 25故障时输出频率XX. XXHz0. 00E 26故障时输出电流XXX. XA0.0OE 27故障时母线电压XXXXV0.0E 28故障时运行方向FOR:正转REV:反转0E 29故障时运行状态ACC:加速CON:恒速 DEC:减速0OE 30故障时失速状态0:正常UL:过压失速CL:过流失速0OE 31故障时工
