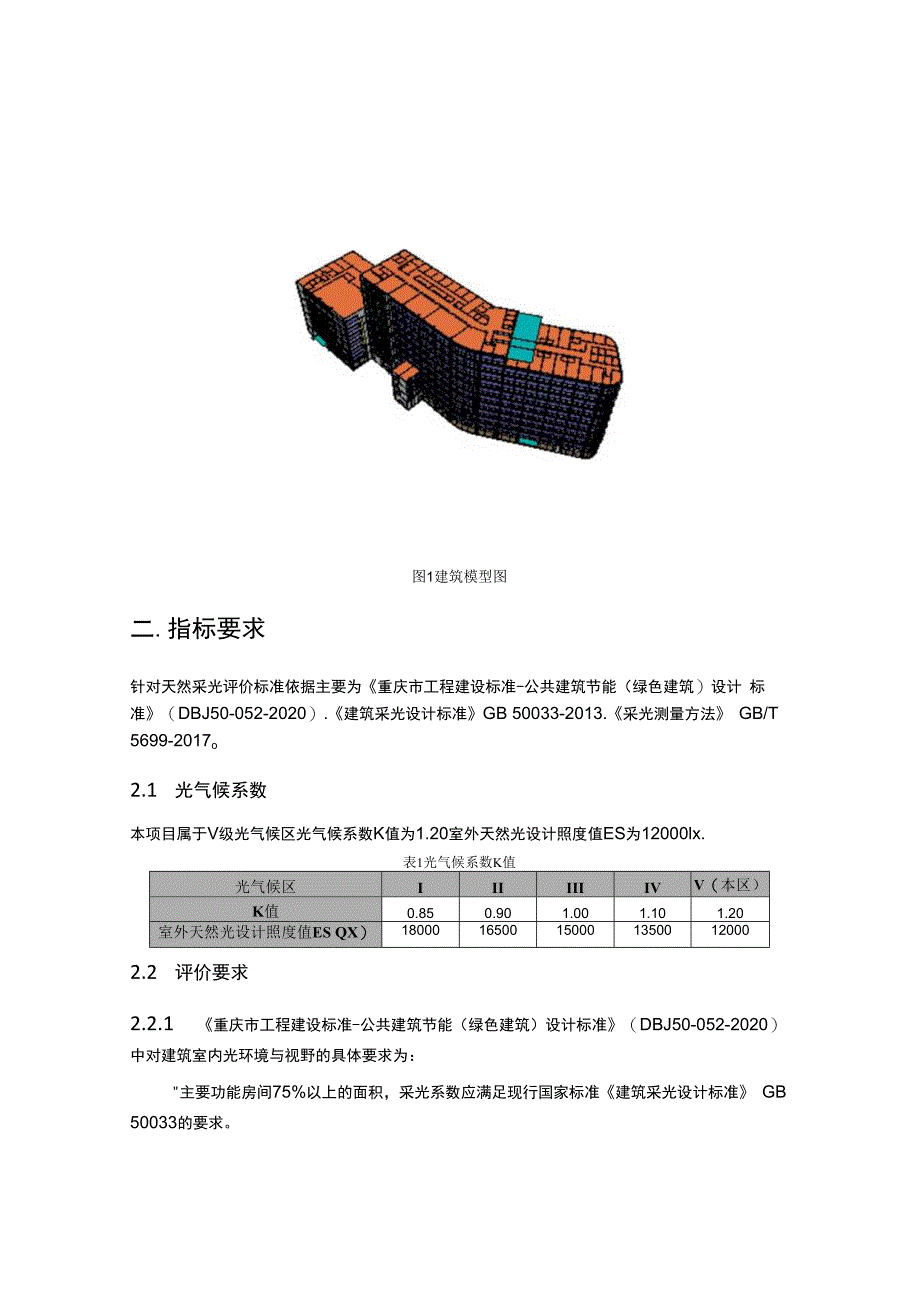

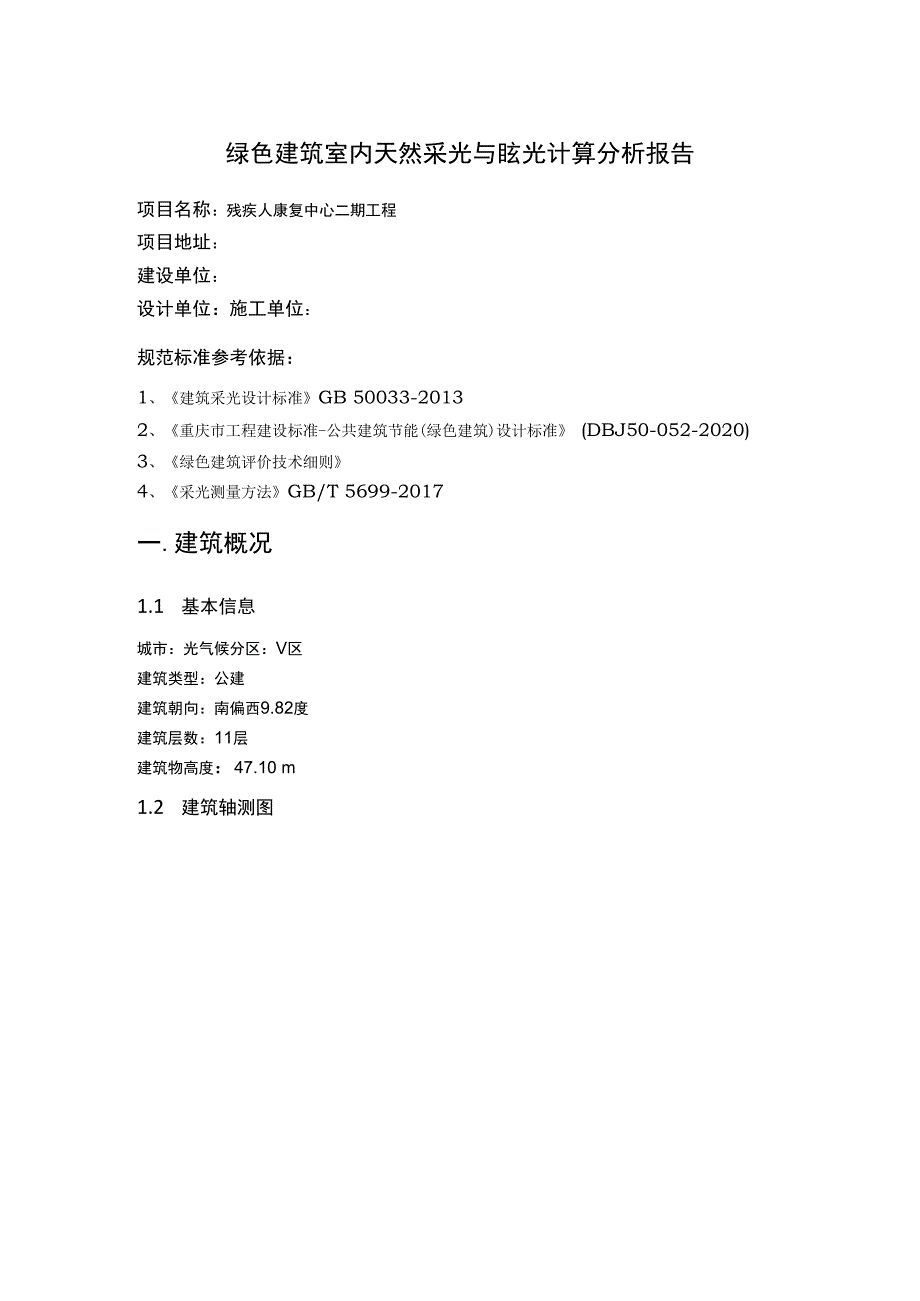

1、绿色建筑室内天然采光与眩光计算分析报告残疾人康复中心二期工程绿色建筑室内天然采光与眩光计算分析报告项目名称：残疾人康复中心二期工程项目地址：建设单位：设计单位：施工单位：规范标准参考依据：1、建筑采光设计标准GB 50033-20132、重庆市工程建设标准-公共建筑节能(绿色建筑)设计标准 (DBJ50-052-2020)3、绿色建筑评价技术细则4、采光测量方法GB/T 5699-2017一.建筑概况1.1 基本信息城市：光气候分区：V区建筑类型：公建建筑朝向：南偏西9.82度建筑层数：11层建筑物高度：47.10 m1.2 建筑轴测图图1建筑模型图二.指标要求针对天然采光评价标准依据主要为重
2、庆市工程建设标准-公共建筑节能（绿色建筑）设计 标准（DBJ50-052-2020）.建筑采光设计标准GB 50033-2013.采光测量方法 GB/T 5699-2017o2.1 光气候系数本项目属于V级光气候区光气候系数K值为1.20室外天然光设计照度值ES为12000lx.表1光气候系数K值光气候区IIIIIIIVV（本区）K值0.850.901.001.101.20室外天然光设计照度值ES QX）18000165001500013500120002.2 评价要求2.2.1 重庆市工程建设标准-公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020） 中对建筑室内光环境与视野的具
3、体要求为：主要功能房间75%以上的面积，采光系数应满足现行国家标准建筑采光设计标准 GB 50033的要求。2.2.2 采光系数要求建筑采光设计标准GB 500332013中对公共建筑天然采光的要求，具体到本建筑 的采光系数要求如下：表2建筑的采光系数标准值采光等级场所名称侧面采光顶部采光采光系数标准值（）采光系数标准值（）Iu区本区III区本区III会议室、办公室、药房、 诊室3.()3.62.02.4IV一般病房、医生办公室（护 士室）、餐厅2.02.41.01.2三、模拟概述依据建筑采光设计标准GB 50033-2013规定，采光系数是基于全阴天模型计算而 得到的，全阴天即天空全部被云层
4、遮蔽的天气，此时室外天然光均为天空扩散光，其天空亮 度分布相对稳定，天顶亮度为地平线附近亮度的三倍。3.1 原理概要建筑室内参考平面上某一点的采光系数,可按下式计算：C = （En / Ew） X 100 %式中：En一在全阴天空漫射光照射下，室内给定平面上的某一点由天空漫射光所产生的照 度（Ix）；Ew一在全阴天空漫射光照射下，与室内某一点照度同一时间、同一地点，在室外无 遮挡水平面上由天空漫射光所产生的室外照度（冈。3.2 分析软件本报告主要采用绿色建筑天然采光模拟分析软件PKPM-DayIight进行建模和室内采光 计算，分析判断室内主要功能空间的采光效果是否达到绿色建筑评价标准GB/T
5、 50378-2014和建筑采光设计标准GB 50033-2013的要求。绿色建筑天然采光模拟分析软件PKPM-Daylight由北京构力科技有限公司（PKPM ） 自主研发，软件的操作环境为WindOWS XPWinlO系统，并可在AUtOCAD平台及 PKPM-BlM平台上运行。该软件配套绿色建筑评价标准GB/T 50378-2014及各地地标， 自动生成可溯源的天然采光模拟计算报告书帮助用户快速完成我国建筑领域的室内光环境 设计评价工作。该软件获住建部建设行业科技成果评估、国家建筑工程质量监督检验中心双 重认证；典型案例的软件计算值与实际工程测量值误差在7%以内。对于采光系数的计算，本软
6、件采用逐点照度模拟计算法。即对民用建筑模型每个房间的 距地面0.75米（工业建筑取1米，公用场所取地面）高度处的水平面按一定精度划分为多个 网格，设置室内材质、外部遮挡建筑物等影响采光的基本条件参数，通过调用美国RadianCe 计算内核，利用蒙特卡洛算法优化的反向光线追踪算法，对每一个网格取一点进行迭代照度 计算。算出的照度值En与室外照度EW的比值百分比即为该点的采光系数计算值。3.3 参数设置材料的材质、颜色、表面状况决定光的吸收、反射与投射性能，对建筑采光影响较大， 模拟分析时需根据实际材料性状对参数进行选值。本报告参考建筑采光设计标准GB 50033-2013的表5.0.4及附录D和
7、全国民用建 筑工程设计技术措施节能专篇-建筑中表6.3.1对各种不同材料构造的光学性能参数提供的 参考指导值进行赋值计算分析，本项目玻璃及内饰面材料光学性能参数取值具体如下表所表3目标建筑材料光学性能参数构造部位材料内饰面反射比可见光透射比墙面1绿建新国标推荐值0.60墙面2绿建新国标推荐值：墙面0.60顶棚1绿建新国标推荐值0.75顶棚2绿建新国标推荐值：顶棚0.75地板1绿建新国标推荐值0.30-地板2绿建新国标推荐值：地板0.30外窗16中透光LoW-E+12 Ar+6透明+12 A+6透明0.56内窗16高透光LOW-E+12空气+6透明0.68内门的透 明部分16中透光LOW-E+1
8、2 Ar+6透明+12 A+6透明0.56四、模拟分析4.1 模拟条件C正天空模型（采光系数及照度计算）：全阴天C正天空模型（眩光计算）：全阴天模拟依据：建筑采光设计标准GB 50033-2013绿色建筑评价标准GB/T 50378-2014模拟空间网格间距：1.50（米）本项目划分网格数：29885（个）地面材质反射系数：030光线反射次数：5模拟范围 标准层1( A-LOlF )、标准层2( A-L02F 标准层3( A-LO3F )、标准层4( A-L04F )、 标准层5( A-L05Fx A-Lo6F )、标准层6( A-L07F )、标准层7( A-L08F. A-L09F. A-
9、LlOF )、 标准层8 ( A-LllF )4.2 模拟结果4.2.1 采光系数统计1、 A-L08FI DT I -图2 A-Lo8F平面图图3 A-Lo8F采光系数分布图图4 A-L08F采光系数分布图(内区) 表4 A-L08F达标面积统计表区域间型 房类间称 房名采光等级采光 类型采光系数 标准值 C(%)限值C(%)房间面积 (Itf)达标面积 (Itf)达标面积 比例()采光 均匀度分户区 .CA08001一般病房房间RM08120IV侧面采光2.42.432.1727.9086.7%().10一般病房房间RM08119IV侧面采光2.42.432.1728.8889.8%().
10、11一般病房房间 RM08108IV侧面采光2.42.431.6927.5787.0%0.09办公室房间RM08107in侧面采光3.63.645.9742.6892.8%0.38办公室房间RM08106III侧面采光7.33.616.7916.79100.0%0.62办公室房间 RMO81O5III侧面采光4.23.617.3417.34100.0%0.46办公室房间RM08104in侧面采光8.13.610.4410.44100.0%0.64办公室房间RM08099in侧面采光4.03.627.7627.76100.0%0.10办公室房间 RM08097III侧面采光5.43.67.767
11、.76100.0%0.06办公室房间 RM08095III侧面采光2.63.624.3415.1362.2%0.24办公室医生值班 RM08093III-0.03.68.280.000.0%0.83办公室示教室RM08()91III侧面采光2.73.629.2618.2762.4%0.27一般病房人间 RM08087IV侧面采光2.42.431.6927.5787.0%0.09一般病房人间 RM08085IV侧面采光2.42.431.6927.4286.5%0.11一般病房人间RM08081IV侧面采光2.42.431.6927.5787.0%0.11一般病房人间 RM08078IV侧面采光2
12、.42.431.7027.4286.5%0.10一般病房人间 RM08069IV侧面采光2.42.431.7027.5987.0%0.11一般病房人间 RM08068IV侧面采光2.42.431.6929.0091.5%0.11一般病房卫生间 RM08065IV侧面采光2.42.431.6929.4692.9%0.00一般病房治疗配液 RM08063IV侧面采光2.42.431.6927.4286.5%0.10诊室被服RM08061III侧面采光3.83.616.7016.70100.0%032一般病房人间 RM08055IV侧面采光2.42.431.6929.3592.6%0.10一般病房人
13、间 RM08048IV侧面采光2.42.431.6929.3592.6%0.11一般病房人间 RM08047IV侧面采光2.42.431.7029.3592.6%0.10一般病房人间 RM08046IV侧面采光2.42.430.7328.5292.8%0.09一般病房人间RM08041IV侧面采光2.42.431.6929.3592.6%0.11一般病房卫生间 RM08039IV侧面采光2.42.431.7029.3592.6%0.10一般病房人间 RM08038IV侧面采光2.42.431.6929.3592.6%0.09一般病房人间 RM08035IV侧面采光2.42.431.7027.5687.0%().10一般病房人间 RM08033
