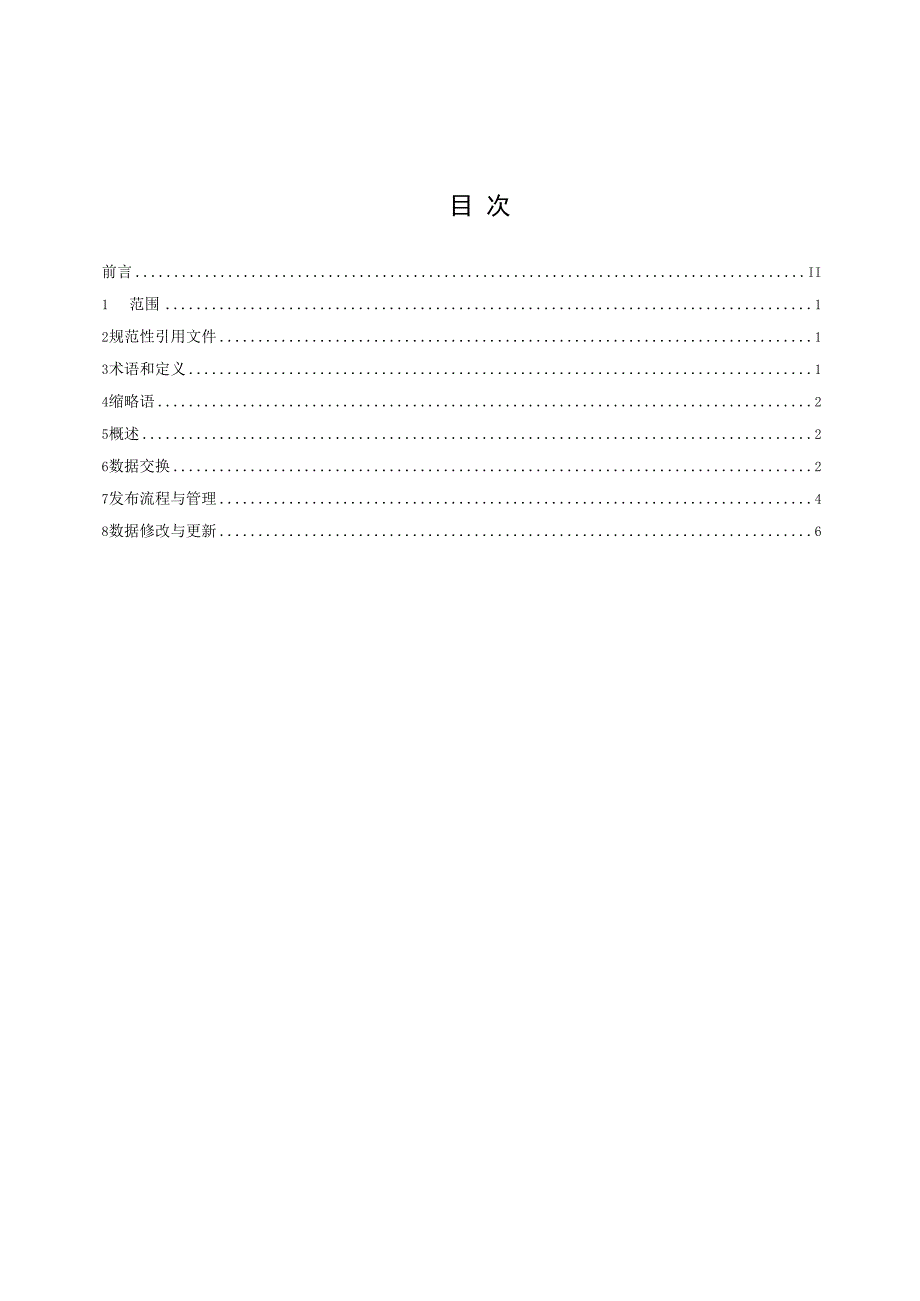

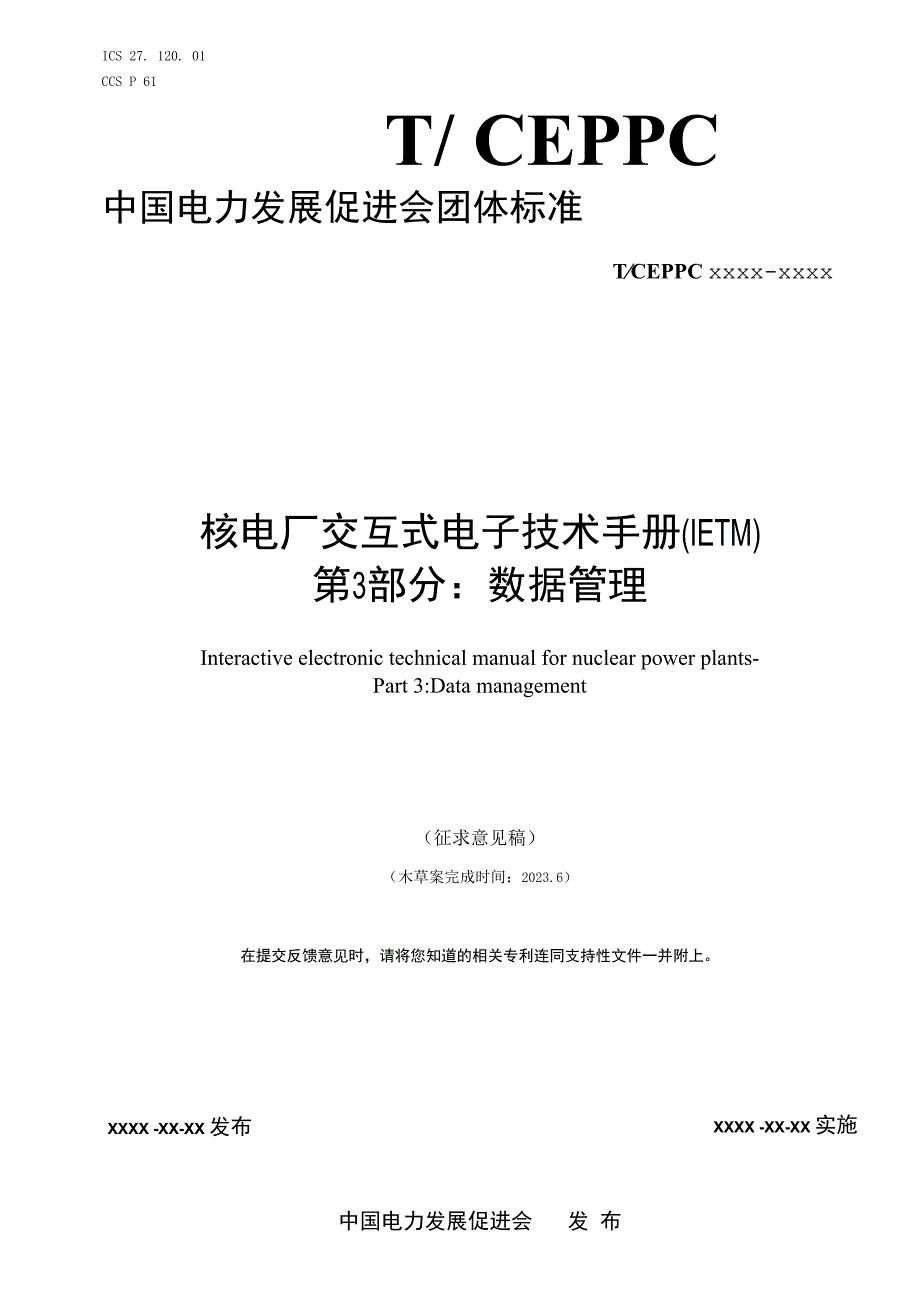

1、ICS 27. 120. 01CCS P 61T/ CEPPC中国电力发展促进会团体标准TCEPPC xxxx-xxxx核电厂交互式电子技术手册(IETM)第3部分：数据管理Interactive electronic technical manual for nuclear power plants-Part 3:Data management（征求意见稿）（木草案完成时间：2023.6）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。XXXX -XX-XX 发布XXXX -XX-XX 实施中国电力发展促进会发 布目 次前言II1范围12规范性引用文件13术语和定义14缩略语2

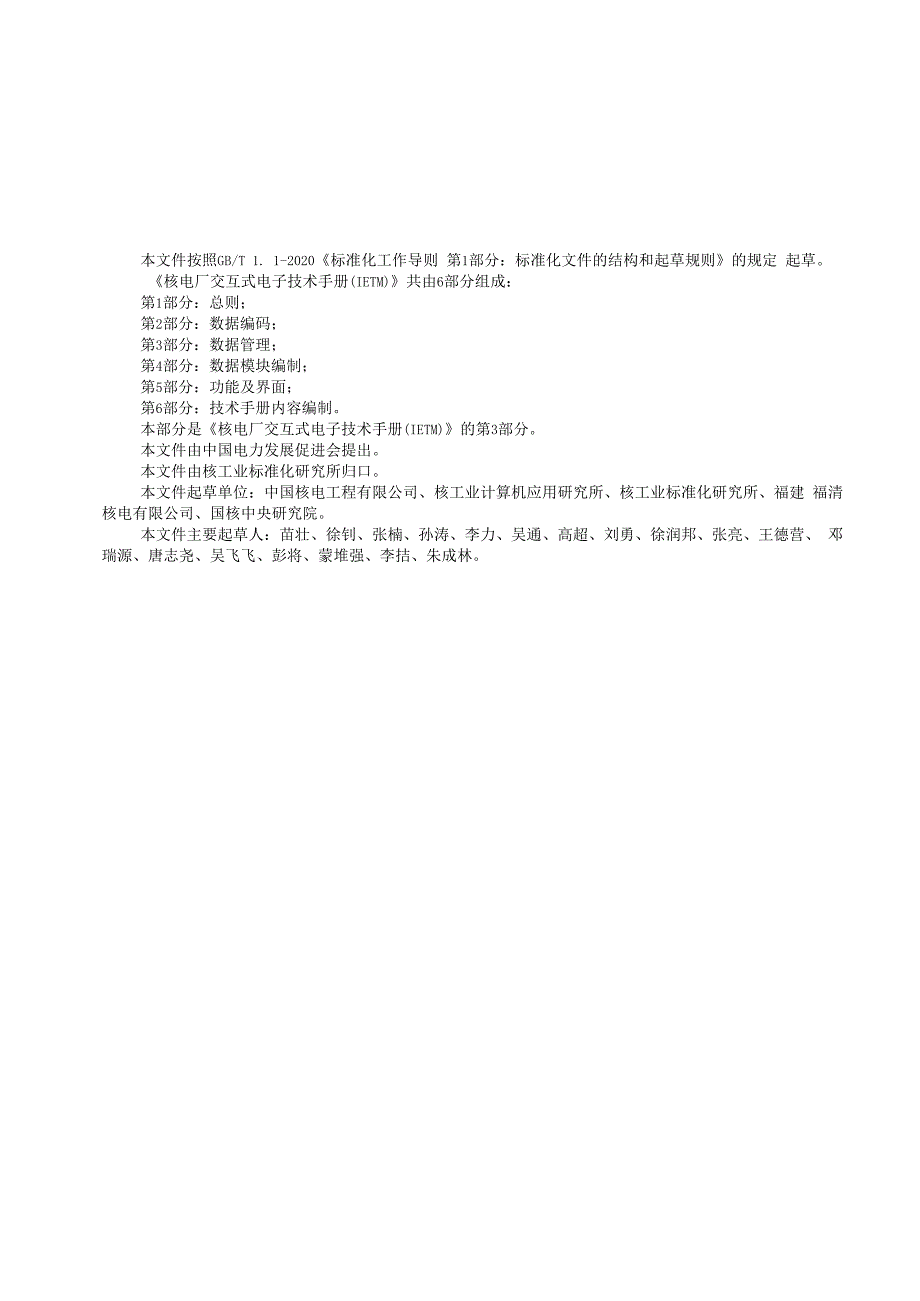

2、5概述26数据交换27发布流程与管理48数据修改与更新6本文件按照GB/T 1. 1-2020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定 起草。核电厂交互式电子技术手册(IETM)共由6部分组成：第1部分：总则；第2部分：数据编码；第3部分：数据管理；第4部分：数据模块编制；第5部分：功能及界面；第6部分：技术手册内容编制。本部分是核电厂交互式电子技术手册(IETM)的第3部分。本文件由中国电力发展促进会提出。本文件由核工业标准化研究所归口。本文件起草单位：中国核电工程有限公司、核工业计算机应用研究所、核工业标准化研究所、福建 福清核电有限公司、国核中央研究院。本文件主要起草人
3、：苗壮、徐钊、张楠、孙涛、李力、吴通、高超、刘勇、徐润邦、张亮、王德营、 邓瑞源、唐志尧、吴飞飞、彭将、蒙堆强、李拮、朱成林。核电厂交互式电子技术手册(IETM)第3部分：数据管理1范围本文件规定了核电厂交互式电子技术手册的数据管理、交换、发布等总体要求。本文件适用于核电厂交互式电子技术手册的研发、使用和维护等。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件, 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本 文件。ASD SlOOOD基于公共源数据库的技术出版物国际规范3术语和定义下列术语和定义
4、适用于本文件。3. 1交互式电子技术手册 Interactive electronic technical manual(IETM)以数字形式存储，采用文字、图形、表格、音频和视频等形式，以交互方式提供核电厂基本原理、 操作使用和维修等内容的技术出版物。3.2数据模块 Data module(DM)利用文字、表格、图形、图像、动画、音频和视频等多种展现形式，描述核电厂的结构、性能和操 作步骤等技术信息的独立的、完整的数据单元。3.3信息控制代码 InfOrmatiOn control number(ICN)是由数字、字母等字符组成的结构化标识符,用以唯一标识及索引与数据模块相关联的图形、图像、
5、 动画、音频和视频等多媒体信息。在CSDB中，信息控制码用于与一个或多个数据模块建立管理，对插图 或多媒体对象进行控制与访问。3.4研制单位代码 Origiiiatorcode(OC)用于标识数据信息(数据模块、出版模块、实体等)负责或制作单位的代码。3.5出版物模块编码 Publication module code(PMC)用于标识出版物模块，以便于在CSDB中存储和提取。3.6数据分发文件 Data dispatch note(DDN)ASD SIOOOD标准定义的、以数据包方式将IETM数据进行分发的专用文件格式。 3.7数据交换文件代码 InterChange Of data mod
6、ules code(IDC)由数字、字母等字符组成，在文件交换时标识数据分发文件、数据模块文件、图形多媒体文件、数 据管理列表文件、出版物文件和评注文件等的代码。3.8技术出版物模块Publication module(PM)用XML语言定义的技术出版物的结构和内容。一个PM可由一个或多个数据模块(DM)、PM或外部引 用文件组成。3.9模式Schema用于规范XML文档的逻辑结构,包括对XML文档中可用的元素和属性、子元素的顺序和数量、元素和 属性的数据类型等各种元素和属性使用规则的定义。3. 10元素 Element是XML文档中最主要的一个组件，由开始标签和结束标签以及中间的内容组成，可
7、包含子元素和文 本内容，具体使用规则通过SChema进行定义。3. 11属性 Attribute作为元素的额外(附加)信息，用于描述元素的特性，包含属性名和属性值。4缩略语下列缩略语适用于本文件。IETM:交互式电子技术手册(InteraCtiVe electronic technical manual)IETP:交互式电子技术出版物(InteraCtiVe Electronic Technical Publication)CSDB:公共源数据库(ConlmOn Source Database)DM:数据模块(Dala Module)DMC:数据模块编码(Data Module Code)PM
8、:发布模块(PUbliCatiOn Module)PMC:发布模块编码(PUbIiCation Module Code)XML:可扩展标记语言(extensible Markup Language)5概述数据管理规范按照ASD SlOOOD基于公共源数据库的技术出版物国际规范要求，适用于核电厂 交互式电子技术手册制作过程中的数据交换、数据发布及数据修改更新。6数据交换6.1 数据交换文件格式6.1.1 一般要求核电厂IETM研制单位在不同IETM编制系统之间进行正式发布数据的交换采用ASD SlOOOD标准规定 的数据分发文件(DDN)进行数据交换。一个DDN数据包包含一个DDN文件，该DDN
9、文件用于以XML格式记 录数据包中包含的所有数据模块、插图等数据编码。特殊情况下(单个文件或编制过程中文件)可采用 数据模块文件、图形多媒体文件、数据管理列表文件、技术出版物模块文件和评注文件等方式进行数据 交换。6.1.2 文件构成基于文件的交换包由一个数据分发文件(DDN文件)以及至少以下一个数据文件构成：a) 一个或多个数据模块及相关联的插图、多媒体等其它数据；b) 一个或多个CSDB状态清单；c) 一个或多个数据模块需求列表；d) 一个或多个PMo数据交换包在传输过程中，应：a）在交换包中不使用目录结构；b） DDN最先传输，交换的其余文件可按任意顺序传输；c）在发送前，交换双方可使用
10、同一数据压缩格式将技术将数据文件进行压缩（需要注意统一压 缩工具软件版本），如：ZIP、RARo6.2数据交换文件代码编制要求6. 2.1文件类型要求数据交换文件包括数据分发文件、数据模块文件、图形多媒体文件、数据管理列表文件、技术出版 物模块文件等。数据分发文件代码编制方法见6. 2. 2. 2-6. 2. 2. 5,数据模块文件、图形多媒体文件、数 据管理列表文件、技术出版物模块文件等文件类型编码见核电厂IETM相关编码标准。6. 2.2结构要求数据分发文件（DDN）代码分为24个码段，数据分发文件编码仅由文件类型段和文件标识段组成, 各码段的描述见表1。表1数据交换文件代码结构序号码段名
11、称长度（字符）1文件类型段32文件标识段14-326. 2.3文件类型段该码段由3位大写字母组成，表示数据交换文件的类型，具体代码定义如表2所示:表2文件类型代码定义代码定义DDN数据分发文件DMC数据模块文件ICN图形或多媒体文件DML数据管理列表文件PMC技术出版物模块文件COM注评文件6. 2.4文件标识段DDN文件代码的该码段由四部分组成，每部分用连接符-连接，具体示例如下：示例：DDN-ACPlOOO-SSSSS-DDDDD-XXXX-NNNNN. xmlACP1OOO标识核电厂IETM项目型号。SSSSS表示数据发送方的单位代码。DDDDD表示数据接受方的单位代码。XXXX表示数据
12、发送时的年份，例如2021、2022等。NNNNN表示五位流水号，从OooOl开始递增，当进入到新的一年以后，流水号从“00001”开始一次 递增。不同类型数据交换代码示例如表3所示。表3数据交换文件代码示例序 号数据交换文件 类型数据交换文件代码示例说明1数据分发文件DDN-ACPl 000-C0201-K0901 -2021-00002.XML核电厂IETM正式发布数据交 换的唯一方式，以XML形式 记录所有交换数据的一个列 表。2数据模块文件DMC-ACPl OOO-A-OOO-OO-IO-OOA-040B-CJ)01- 02.zh-CN.XML数据模块XML文件数据交换 代码3图形多媒
13、体文 件ICN- ACP1000-A-00001 OO-A-OOOOl -A-Ol-LCG M图形多媒体文件的数据交换代 码，代码规则同信息控制代码 编制要求。4技术出版物模 块文件PMC-ACP1000-K0901-10002-00_001 -02_zh-CN .XML技术出版物模块数据交换代 码，用于标识出版物XML文件。7发布流程与管理 7.1编写流程1.1.1 PM创建过程中包括但不限于以下步骤：a）创建PM项目；b）定义PMC,定义规则参见技术出版物模块编码规范；c）定义PM的语言和国家，使用标识状态段中元素language的属性w IanguageIsoCodew和 “countr
14、ylsoCode”进行标识如图1所示，定义规则参见GB/T 2659-2000和IS0639T :2002；图1元素language）结构4）定义PM/技术出版物的版本（使用“大版本.小版本”进行版本管理），技术出版物版本号与PM 版本号一致；在XML语言中，标识状态段中的元素QssueInfQ记录PM版本号的信息如图2所示,其中：I i ssueInfoEleaType日 attributesissueinfo LtmI图2 元素i ssue I nfo结构大版本号，用元素issuelnfo下的属性issueNumber标记，大版本号由三位流水号来表示， 流水号随PM的大版本的升版递增；一小
