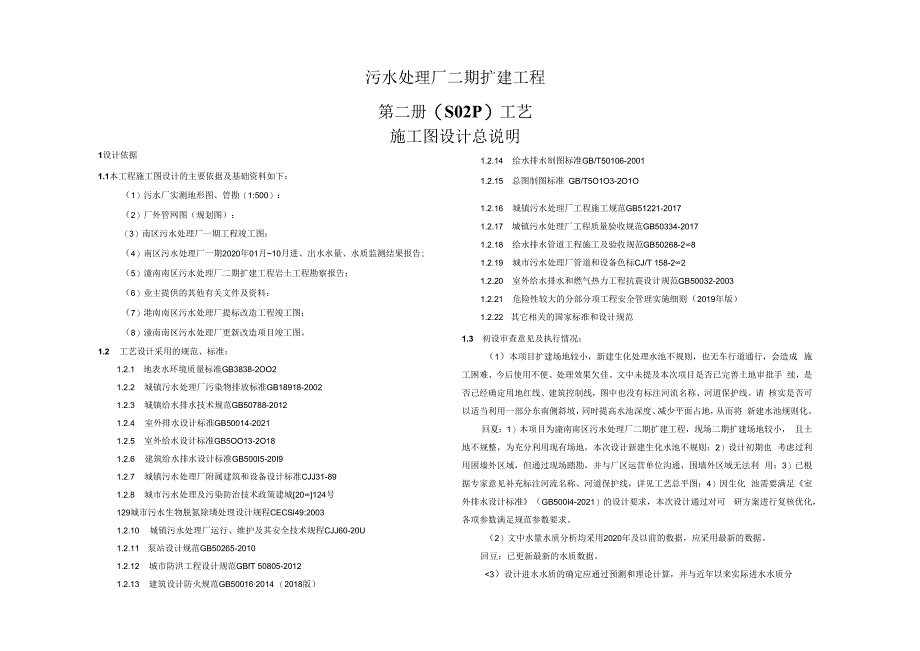

污水处理厂二期扩建工程(S02P)工艺施工图设计总说明.docx_第1页
第1页 / 共35页

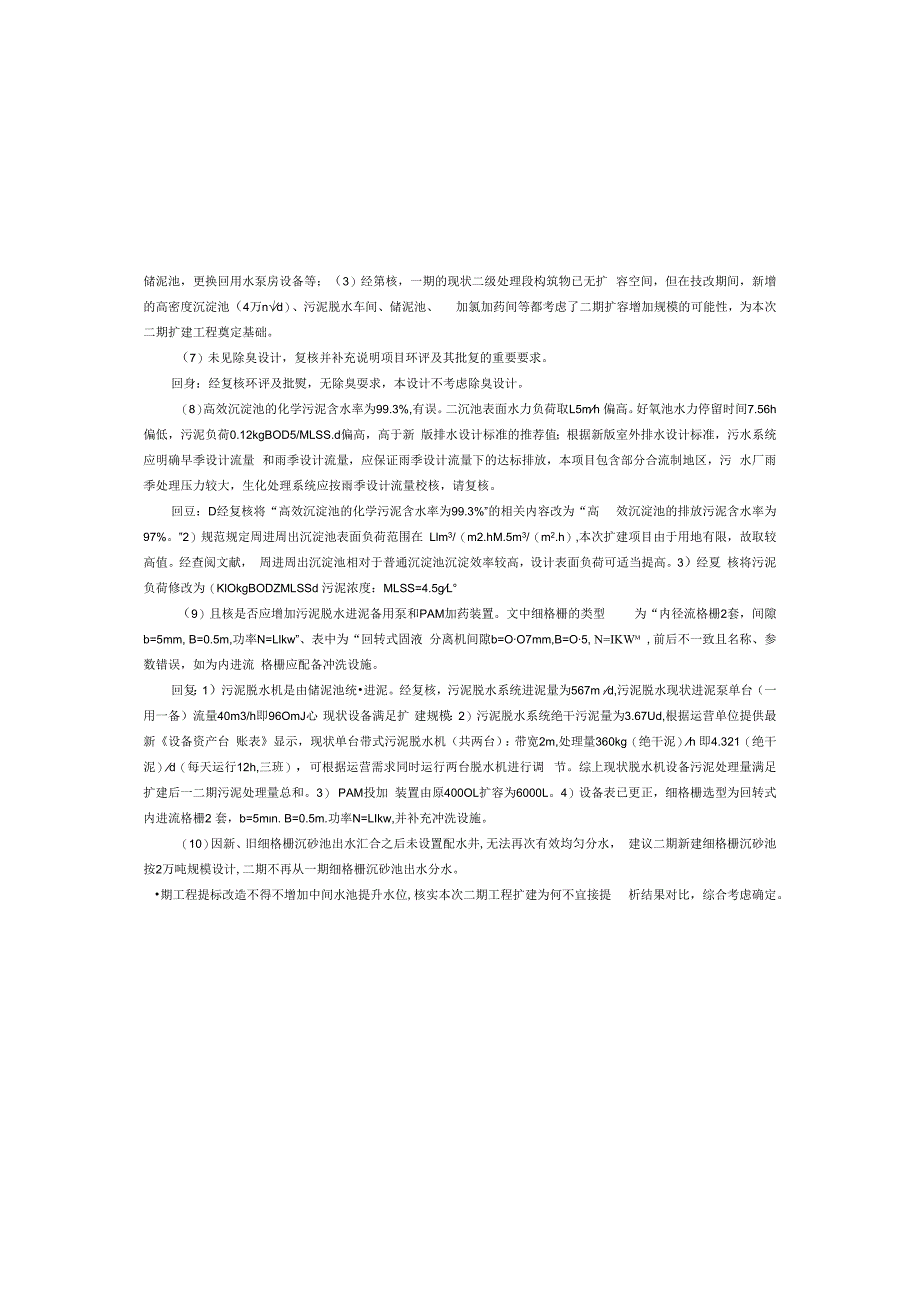

污水处理厂二期扩建工程(S02P)工艺施工图设计总说明.docx_第2页
第2页 / 共35页

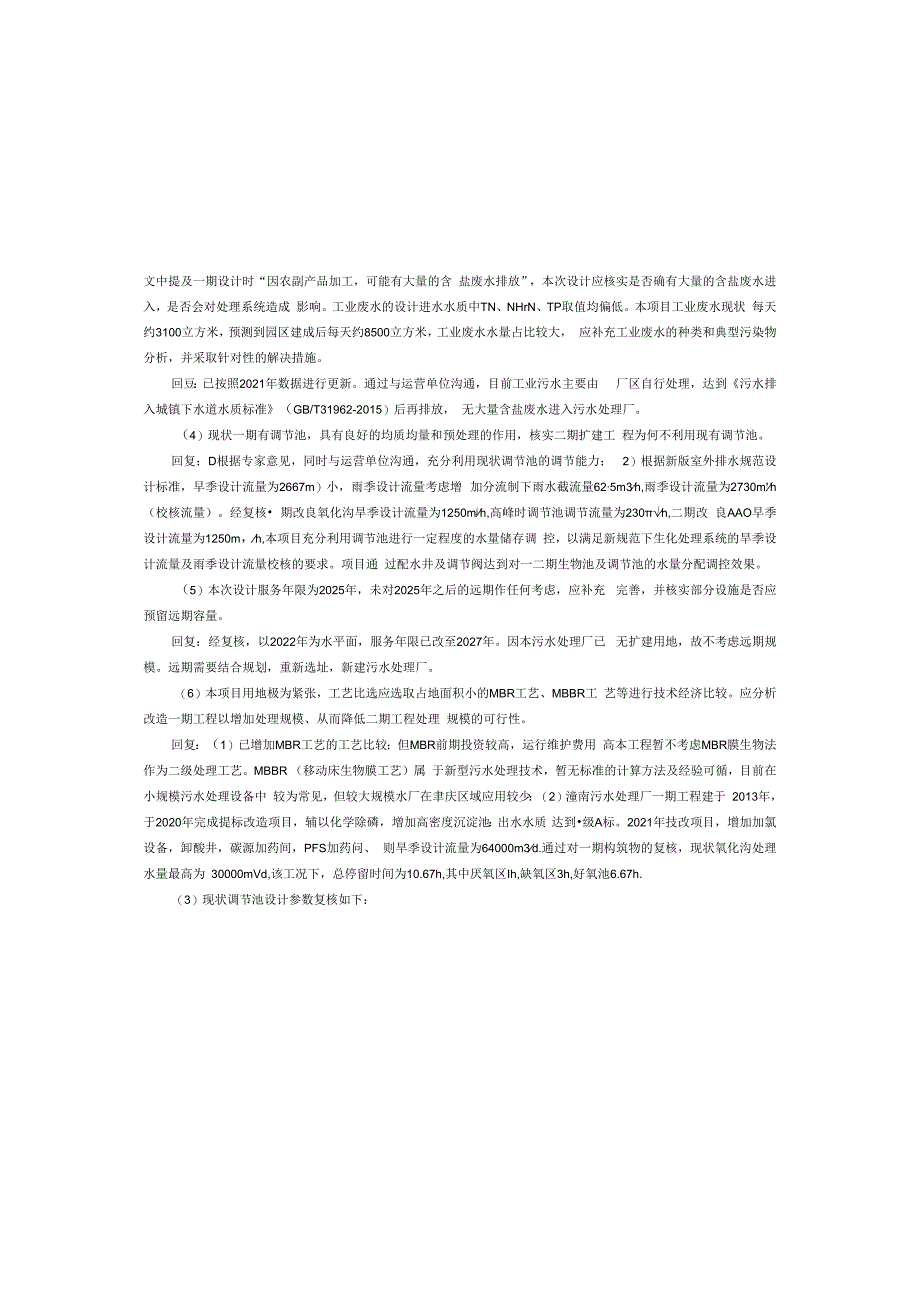

污水处理厂二期扩建工程(S02P)工艺施工图设计总说明.docx_第3页
第3页 / 共35页
污水处理厂二期扩建工程(S02P)工艺施工图设计总说明.docx_第4页
第4页 / 共35页
污水处理厂二期扩建工程(S02P)工艺施工图设计总说明.docx_第5页
第5页 / 共35页
污水处理厂二期扩建工程(S02P)工艺施工图设计总说明.docx_第6页
第6页 / 共35页
污水处理厂二期扩建工程(S02P)工艺施工图设计总说明.docx_第7页
第7页 / 共35页
污水处理厂二期扩建工程(S02P)工艺施工图设计总说明.docx_第8页
第8页 / 共35页
污水处理厂二期扩建工程(S02P)工艺施工图设计总说明.docx_第9页
第9页 / 共35页
污水处理厂二期扩建工程(S02P)工艺施工图设计总说明.docx_第10页
第10页 / 共35页
亲,该文档总共35页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《污水处理厂二期扩建工程(S02P)工艺施工图设计总说明.docx》由会员分享,可在线阅读,更多相关《污水处理厂二期扩建工程(S02P)工艺施工图设计总说明.docx(35页珍藏版)》请在第壹文秘上搜索。

1、污水处理厂二期扩建工程第二册(S02P)工艺施工图设计总说明1设计依据1.1本工程施工图设计的主要依据及基础资料如下:(1)污水厂实测地形图、管勘(1:500):(2)厂外管网图(规划图):(3)南区污水处理厂一期工程竣工图;(4)南区污水处理厂一期2020年01月10月进、出水水量、水质监测结果报告;(5)潼南南区污水处理厂二期扩建工程岩土工程勘察报告;(6)业主提供的其他有关文件及资料:(7)港南南区污水处理厂提标改造工程竣工图;(8)潼南南区污水处理厂更新改造项目竣工图。1.2 工艺设计采用的规范、标准:1.2.1 地表水环境质量标准GB3838-2OO21.2.2 城镇污水处理厂污染物

2、排放标准GB18918-20021.2.3 城镇给水排水技术规范GB50788-20121.2.4 室外排水设计标准GB50014-20211.2.5 室外给水设计标准GB5OO13-2O181.2.6 建筑给水排水设计标准GB500I5-20I91.2.7 城镇污水处理厂附属建筑和设备设计标准CJJ31-891.2.8 城市污水处理及污染防治技术政策建城20124号129城市污水生物脱氮除璘处理设计规程CECSl49:20031.2.10 城镇污水处理厂运行、维护及其安全技术规程CJJ60-20U1.2.11 泵站设计规范GB50265-20101.2.12 城市防洪工程设计规范GBfT 5

3、0805-20121.2.13 建筑设计防火规范GB500162014 (2018版)1.2.14 给水排水制图标准GB/T50106-20011.2.15 总图制图标准 GB/T5O1O3-2O1O1.2.16 城镇污水处理厂工程施工规范GB51221-20171.2.17 城镇污水处理厂工程质量验收规范GB50334-20171.2.18 给水排水管道工程施工及验收规范GB50268-281.2.19 城市污水处理厂管道和设备色标CJ/T 158-221.2.20 室外给水排水和燃气热力工程抗震设计规范GB50032-20031.2.21 危险性较大的分部分项工程安全管理实施细则(2019

4、年版)1.2.22 其它相关的国家标准和设计规范1.3 初设审查意见及执行情况:(1)本项目扩建场地较小,新建生化处理水池不规则,也无车行道通行,会造成 施工困难、今后使用不便、处理效果欠佳。文中未提及本次项目是否已完善土地审批手 续,是否己经确定用地红线、建筑控制线,图中也没有标注河流名称、河道保护线。请 核实是否可以适当利用一部分东南侧斜坡,同时提高水池深度、减少平面占地,从而将 新建水池规则化。回夏:1)本项目为潼南南区污水处理厂二期扩建工程,现场二期扩建场地较小, 且土地不规整,为充分利用现有场地,本次设计新建生化水池不规则:2)设计初期也 考虑过利用困墙外区域,但通过现场踏勘,并与厂

5、区运营单位沟通,围墙外区域无法利 用:3)已根据专家意见补充标注河流名称、河道保护线,详见工艺总平图:4)因生化 池需要满足室外排水设计标准(GB500I4-2021)的设计要求,本次设计通过对可 研方案进行复核优化,各项参数满足规范参数要求。(2)文中水量水质分析均采用2020年及以前的数据,应采用最新的数据。回豆:已更新最新的水质数据。3)设计进水水质的确定应通过预测和理论计算,并与近年以来实际进水水质分储泥池,更换回用水泵房设备等;(3)经第核,一期的现状二级处理段构筑物已无扩 容空间,但在技改期间,新增的高密度沉淀池(4万nd)、污泥脱水车间、储泥池、 加氯加药间等都考虑了二期扩容增加

6、规模的可能性,为本次二期扩建工程奠定基础。(7)未见除臭设计,复核并补充说明项目环评及其批复的重要要求。回身:经复核环评及批熨,无除臭耍求,本设计不考虑除臭设计。(8)高效沉淀池的化学污泥含水率为99.3%,有误。二沉池表面水力负荷取L5mh 偏高。好氧池水力停留时间7.56h偏低,污泥负荷0.12kgBOD5/MLSS.d偏高,高于新 版排水设计标准的推荐值;根据新版室外排水设计标准,污水系统应明确早季设计流量 和雨季设计流量,应保证雨季设计流量下的达标排放,本项目包含部分合流制地区,污 水厂雨季处理压力较大,生化处理系统应按雨季设计流量校核,请复核。回豆:D经复核将“高效沉淀池的化学污泥含

7、水率为99.3%”的相关内容改为“高 效沉淀池的排放污泥含水率为97%。”2)规范规定周进周出沉淀池表面负荷范围在 Llm3/(m2.hM.5m3/(m2.h),本次扩建项目由于用地有限,故取较高值。经查阅文献, 周进周出沉淀池相对于普通沉淀池沉淀效率较高,设计表面负荷可适当提高。3)经夏 核将污泥负荷修改为(KlOkgBODZMLSSd 污泥浓度:MLSS=4.5gL(9)且核是否应增加污泥脱水进泥备用泵和PAM加药装置。文中细格栅的类型 为“内径流格栅2套,间隙b=5mm, B=0.5m,功率N=Llkw”、表中为“回转式固液 分离机间隙b=OO7mm,B=O5, N=IKWm ,前后不一

8、致且名称、参数错误,如为内进流 格栅应配备冲洗设施。回复:1)污泥脱水机是由储泥池统进泥。经复核,污泥脱水系统进泥量为567m ,d,污泥脱水现状进泥泵单台(一用一备)流量40m3/h即96OmJ心 现状设备满足扩 建规模:2)污泥脱水系统绝干污泥量为3.67Ud,根据运营单位提供最新设备资产台 账表显示,现状单台带式污泥脱水机(共两台):带宽2m,处理量360kg(绝干泥)h 即4.321(绝干泥)d(每天运行12h,三班),可根据运营需求同时运行两台脱水机进行调 节。综上现状脱水机设备污泥处理量满足扩建后一二期污泥处理量总和。3) PAM投加 装置由原400OL扩容为6000L。4)设备表

9、已更正,细格栅选型为回转式内进流格栅2 套,b=5mn. B=0.5m.功率N=LIkw,并补充冲洗设施。(10)因新、旧细格栅沉砂池出水汇合之后未设置配水井,无法再次有效均匀分水, 建议二期新建细格栅沉砂池按2万吨规模设计,二期不再从一期细格栅沉砂池出水分水。期工程提标改造不得不增加中间水池提升水位,核实本次二期工程扩建为何不宜接提 析结果对比,综合考虑确定。文中提及一期设计时“因农副产品加工,可能有大量的含 盐废水排放”,本次设计应核实是否确有大量的含盐废水进入,是否会对处理系统造成 影响。工业废水的设计进水水质中TN、NHrN、TP取值均偏低。本项目工业废水现状 每天约3100立方米,预

10、测到园区建成后每天约8500立方米,工业废水水量占比较大, 应补充工业废水的种类和典型污染物分析,并采取针对性的解决措施。回豆:已按照2021年数据进行更新。通过与运营单位沟通,目前工业污水主要由 厂区自行处理,达到污水排入城镇下水道水质标准(GB/T31962-2015)后再排放, 无大量含盐废水进入污水处理厂。(4)现状一期有调节池,具有良好的均质均量和预处理的作用,核实二期扩建工 程为何不利用现有调节池。回复;D根据专家意见,同时与运营单位沟通,充分利用现状调节池的调节能力; 2)根据新版室外排水规范设计标准,早季设计流量为2667m)小,雨季设计流量考虑增 加分流制下雨水截流量625m

11、3h,雨季设计流量为2730mh (校核流量)。经复核 期改良氧化沟旱季设计流量为1250mjh,高峰时调节池调节流量为230h,二期改 良AAO早季设计流量为1250m,h,本项目充分利用调节池进行一定程度的水量储存调 控,以满足新规范下生化处理系统的旱季设计流量及雨季设计流量校核的要求。项目通 过配水井及调节阀达到对一二期生物池及调节池的水量分配调控效果。(5)本次设计服务年限为2025年,未对2025年之后的远期作任何考虑,应补充 完善,并核实部分设施是否应预留远期容量。回复:经复核,以2022年为水平面,服务年限已改至2027年。因本污水处理厂已 无扩建用地,故不考虑远期规模。远期需要

12、结合规划,重新选址,新建污水处理厂。(6)本项目用地极为紧张,工艺比选应选取占地面积小的MBR工艺、MBBR工 艺等进行技术经济比较。应分析改造一期工程以增加处理规模、从而降低二期工程处理 规模的可行性。回复:(1)已增加MBR工艺的工艺比较;但MBR前期投资较高,运行维护费用 高本工程暂不考虑MBR膜生物法作为二级处理工艺。MBBR (移动床生物膜工艺)属 于新型污水处理技术,暂无标准的计算方法及经验可循,目前在小规模污水处理设备中 较为常见,但较大规模水厂在聿庆区域应用较少:(2)潼南污水处理厂一期工程建于 2013年,于2020年完成提标改造项目,辅以化学除磷,增加高密度沉淀池:出水水质

13、 达到级A标。2021年技改项目,增加加氯设备,卸酸井,碳源加药间,PFS加药问、 则旱季设计流量为64000m3d.通过对一期构筑物的复核,现状氧化沟处理水量最高为 30000mVd,该工况下,总停留时间为10.67h,其中厌氧区Ih,缺氧区3h,好氧池6.67h.(3)现状调节池设计参数复核如下:经夏核调节池主要设计参数:池容:5500m池体有效水深为6m。(4)中间提升泵房中间提升泵房与高效沉淀池合建,功能为将二沉池出水提升至高效沉淀池。泵房 构造为矩形结构,地下池子尺寸为6.0x3.0x68m,地上部分泵房高度为4.0m。泵房上 部设电动葫芦一套,参数为G=2t; h=10m: N=3

14、+0.4=3.4kw泵房内设置3台潜污泵泵位,近期安装2台,1用1名,远期增加1台。潜污泵 设计参数:Q=1250m3h, H=7m, P37kW0(5)现状高密度沉淀池高效沉淀池按上建规模4.0万m加设一座,分2池,设备安装规模2万d,于 一池内安装。二期扩建时,在另一池内安装设备。(6)现状储泥池现状储泥池共两座,有效容积分别为70n?、180n】3; 一、二期湿污泥总量为6171d。 综上,现状储泥池能够满足一、二期同时运行2h的污泥存储量,无需对其进行扩容。(7)现状污泥脱水间脱水间内两台原有带式脱水机保留(带宽2m,处理量360kg(绝干泥)/h。 N=2.2+3KW),两台原有进泥

15、泵 Q=940m3h, P=0.3MPa, N=7.5KW0 一台三空腔加 药装置Q=3000Lh, N=30.75+0.37KWo 台水平螺旋输送机,两台倾泻螺旋输送机 L=46.4m, 315, N=L52.8KW。现有污泥料仓储存容积为IOm3左右。需浓缩污泥 量:617m3d,含水率99.3%:绝干污泥量4.32ld:脱水后污泥量:21.62m3d,含水率 80%,由浦南区城管局负责运输到相关污泥处置公司进行无害化处置。综上,经且核, 除污泥料仓外,现有设备能满足一、二期污泥处理系统的运行。(8)加氯加药间1)PAC投加PAC 投加量:8.2mgLPAC溶液投加点位于高效沉淀池搅拌池。PAC储药罐(容积3.5D 2个,运行隔 膜计量泵1台,本设计增设隔膜计量泵2台,1用1备,远期新增1台。设备参数500Ih 高新建水池标高从而省掉中间水池的提升。回复:I)已补充配水井设计,一、二期水量(4万d)经配水井平均分配至一、 二期生物池。经复核,期现有细格栅及曝气沉砂池满足3万m3d处理规模,故新建 处理规模为1万/n?/d细格栅及旋流沉砂池。2) 一期提标改造中,提升泵房及高效沉淀 池按照4万d规模设计,已考虑远期水量,故木次设计仅对设备扩容。本次新建水 池已最大限度提升标高以减小后续构筑物埋深,由于高效沉淀池进水口标高较高,经中 间提升
