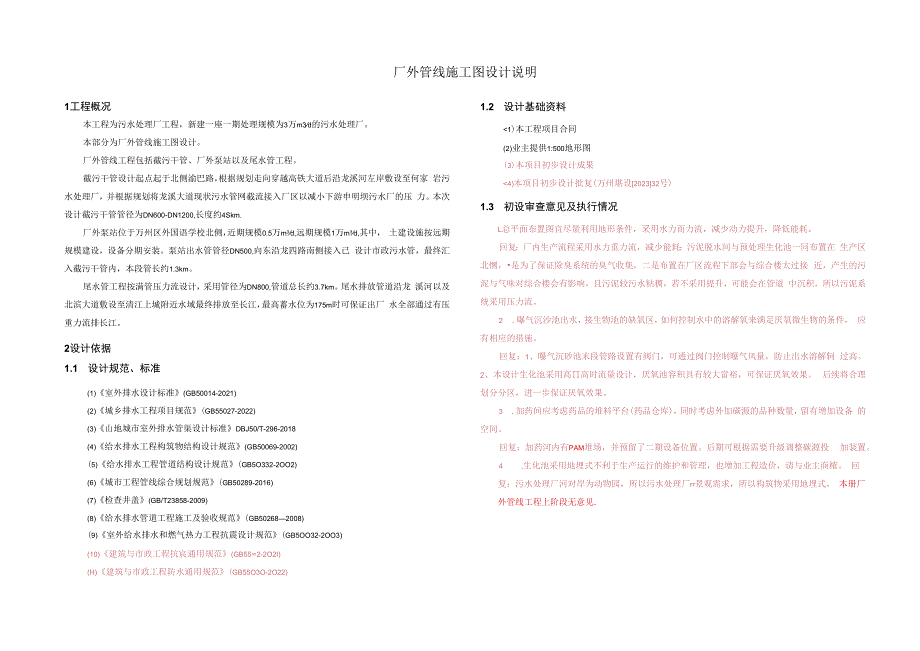

1、厂外管线施工图设计说明1工程概况本工程为污水处理厂工程，新建一座一期处理规模为3万m3d的污水处理厂。本部分为厂外管线施工图设计。厂外管线工程包括截污干管、厂外泵站以及尾水管工程。截污干管设计起点起于北侧渝巴路，根据规划走向穿越高铁大道后沿龙溪河左岸敷设至何家 岩污水处理厂，并根据规划将龙溪大道现状污水管网截流接入厂区以减小下游申明坝污水厂的压 力。本次设计截污干管管径为DN600-DN1200,长度约4Skm.厂外泵站位于万州区外国语学校北侧，近期规模0.5万m3d,远期规模1万m3d,其中， 土建设施按远期规模建设，设备分期安装。泵站出水管管径DN500,向东沿龙四路南侧接入已 设计市政污
2、水管，最终汇入截污干管内，本段管长约1.3km。尾水管工程按满管压力流设计，采用管径为DN800,管道总长约3.7km。尾水排放管道沿龙 溪河以及北滨大道敷设至清江上城附近水域最终排放至长江，最高蓄水位为175m时可保证出厂 水全部通过有压重力流排长江。2设计依据1.1 设计规范、标准(1)室外排水设计标准(GB50014-2021)(2)城乡排水工程项目规范(GB55027-2022)(3)山地城市室外排水管渠设计标准DBJ50/T-296-2018(4)给水排水工程构筑物结构设计规范(GB50069-2002)(5)给水排水工程管道结构设计规范(GB5O332-2OO2)(6)城市工程管线
3、综合规划规范(GB50289-2016)(7)检查井盖(GB/T23858-2009)(8)给水排水管道工程施工及验收规范(GB502682008)(9)室外给水排水和燃气热力工程抗震设计规范(GB5OO32-2OO3)(10)建筑与市政工程抗宸通用规范(GB552-2O2I)(H)建筑与市政工程防水通用规范(GB55O3O-2O22)1.2 设计基础资料1)本工程项目合同(2)业主提供1:500地形图(3)本项目初步设计成果10000.75最小管径：市政排水管最小管径控制在d4000 设计坡度：管道最小设计坡度按下表管径（mm）最小设计坡度4000.002500-7000.00158000.
4、001本工程排水管道均采用管顶平接。（4）主要计算方法1）污水管道设计流量：Qmax = QXKZ式中：Qmax：设计流量，USKz：总变化系数Q：平均污水流量，L/s2）污水管道水力计算：1 1 1V = -RiI2n式中：R：水力半径，m；I：水力坡降；n：管材粗糙系数：3.3 截污干管设计（1）截污干管水力计算根据污水量预测，何家岩污水处理厂服务地块面积约1037.34ha,远期污水量约5.11万n?,则面积比流量约0.6 L/ （sha） 截污干管水力计算表如下:计算管段面积比 流fit服务 面积平均日 流量Kz设计流 量管径 (mm)充满 度坡度 （%。）流速 (ms)3厂外管线工程

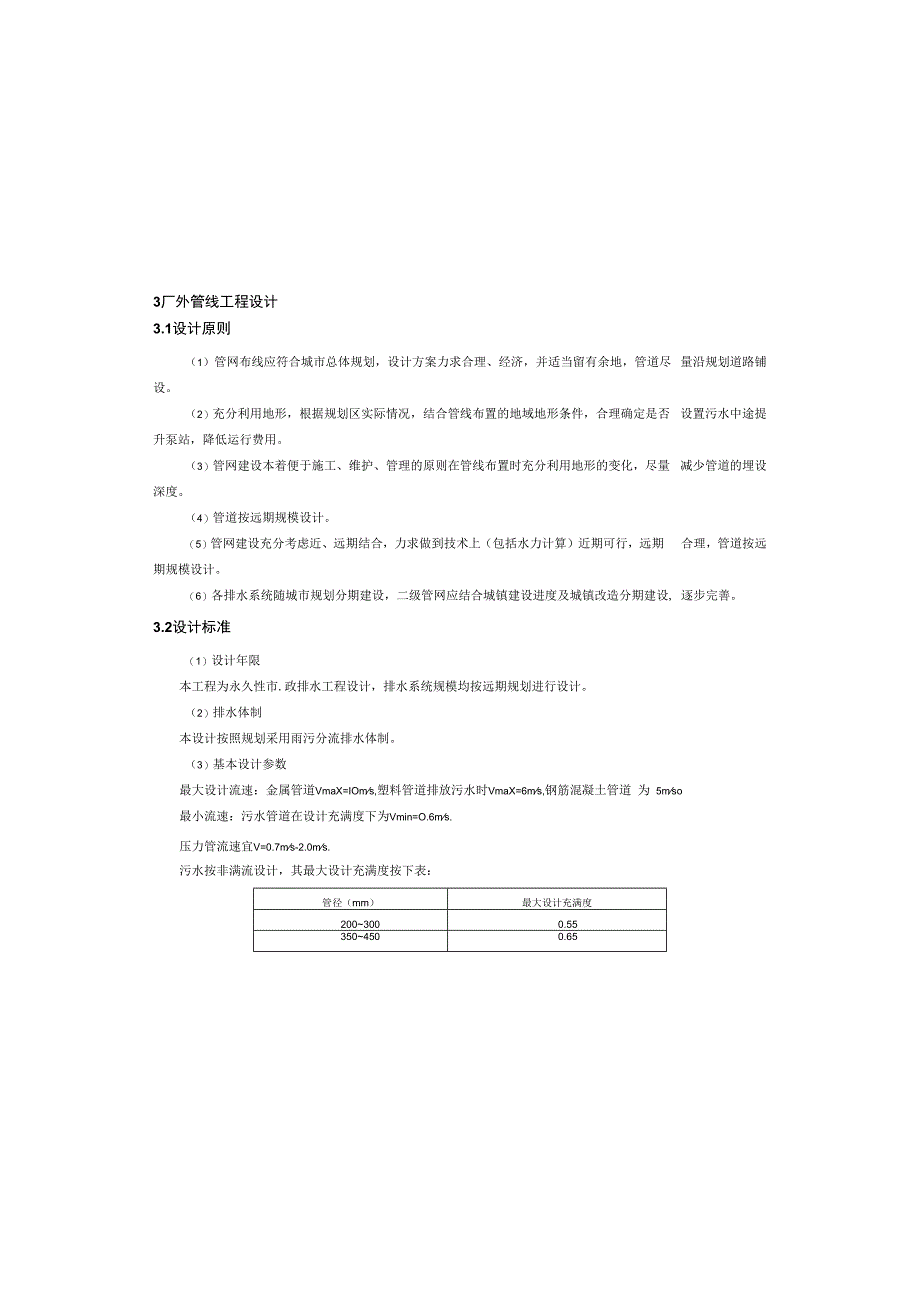

5、设计3.1设计原则（1）管网布线应符合城市总体规划，设计方案力求合理、经济，并适当留有余地，管道尽 量沿规划道路铺设。（2）充分利用地形，根据规划区实际情况，结合管线布置的地域地形条件，合理确定是否 设置污水中途提升泵站，降低运行费用。（3）管网建设本着便于施工、维护、管理的原则在管线布置时充分利用地形的变化，尽量 减少管道的埋设深度。（4）管道按远期规模设计。（5）管网建设充分考虑近、远期结合，力求做到技术上（包括水力计算）近期可行，远期 合理，管道按远期规模设计。（6）各排水系统随城市规划分期建设，二级管网应结合城镇建设进度及城镇改造分期建设, 逐步完善。3.2设计标准（1）设计年限本工程
6、为永久性市.政排水工程设计，排水系统规模均按远期规划进行设计。（2）排水体制本设计按照规划采用雨污分流排水体制。（3）基本设计参数最大设计流速：金属管道VmaX=IOms,塑料管道排放污水时VmaX=6ms,钢筋混凝土管道 为 5mso最小流速：污水管道在设计充满度下为Vmin=O.6ms.压力管流速宜V=0.7ms-2.0ms.污水按非满流设计，其最大设计充满度按下表：管径（mm）最大设计充满度2003000.553504500.656倒虹吸管管段水头损失M)m1.611.427进口局部水头损失hl=0.50.070.078出口局部水头损失h2=1.00.130.149弯头个数n个12121
7、0弯头局部水头损失h30.640.67Il倒虹吸管全部水头损失Hm2.452.2912进水井水面标商Zlm25825813出水井水面标高Z2m255.5255.514进出水井水面差HIm2.52.5经校核，当最不利情况下DN400管道出现故障仅留两根DN35O管道工作时，远期倒虹管 全部水头损失约6.8m。倒虹管进水井地面标高为264.715,与出水井水面高差约9.215m,大于 总水头损失6.8m。根据龙溪河卫生要求及给水排水设计手册第5册城镇排水，本次设计 进水井暂不设事故排出口及备用管线。3.4 厂外泵站设计(1)污水规划根据重庆市万州区天城组团I、II管理单元(董家、塘坊片区)控制性详
8、细规划，本 次建设的厂外泵站为规划的高铁泵站。根据规划，该泵站位于万州外国语学校北侧的规划绿地 内：压力污水管道沿龙四路敷设，最终接入塘坊大道东侧的现状污水管内。结合片区排水规划和现状管网，本次拟建泵站共计服务面积为130.88公顷。(2)污水规模预测编 号地块面 积 (hm2)地块性质单位面积 用水量 (m3hm2)地块总 用水量 (m3d)近期开发 率近期用 .水力(m3d)排放系 数近期平 均日污 水；止(m3d)远期平均日污 水量(m3d)156.27居住 用地65.003657.5560%2194.53().9()1975.083291.80229.34商业用地100.0029346
9、0%1760.400.901584.362640.60313.15管理设施用 地70.00920.560%552.300.90497.07828.45432.12交通设施用 地20642.460%385.440.90346.90578.16根据预测，拟建泵站近期平均口污水量为4403nd,远期平均口污水量为7339nfd:地下(Ls.ha)(ha)(LZs)(ls)WZ119-WZ10I0.6458274.81.75480.98000.400.0102.80WZlOl-WZ780.6493295.81.74514.69IOoO0.400.0031.78WZ78-WZ50.6548.3329.0
10、1.71562.5610000.400.0042.06WZ12O-WZ1230.6489293.41.77519.326000.500.0254.06WZ123-WZ50.6489293.41.77519.32IOOo0.500.0()21.61WZ5-WZ10.61037.3622.381.58983.36120()0.40().0052.60(2)截污干管雨季流量校核分流制污水管道应按旱季设计流量设计，并在雨季设计流量下校核，雨季设计流量在旱季设 计流量基础上，增加截流雨水量。根据本项目实际情况，本次设计新建截污干管截流雨水量取2 倍旱季污水量，龙溪大道接现状段截污干管截流雨水量同现状管网
11、一致取I倍旱季污水量，管道 按满流核算，雨季流量校核详见下表：计算管段早季流量Ls)雨季流量 (Us管径 (Inm)充满废坡度(%)流速 (ms)过流能力 (LZs)WZ119-WZ101480.91442.7080010.0103.111561.99WZlOl-WZ78514.691544.08IoOo10.0031.981551.19WZ78-WZ5562.561687.67100010.0042.281791.16WZl 20-WZl 23519.321038.6460010.0254.061146.77WZ123-WZ5519.321038.64100010.0021.611104.4
12、9WZ5-WZ1983.362950.08120010.0052.883256.41经计算，2K次设冲污水管道管径满足雨季流量排放要)3 O(3)倒虹管水力计算根据污水量预测，近期污水量按整体建设的60%计，远期设计污水量为519.32 Us,则近期 设计污水量为311.60 L/s。本次设计近期采用两根DN350倒虹管、预留远期根DN400倒虹管 的方式共敷设三根工作管道，根据实际建设情况逐根启用。倒虹管水力计算表如下：序号设计参数单位近期计算值远期计算值1流量QLZs155.80207.732管径DNmm3504003流速Vm/s1.621.654管长Lm1501505水力坡降i0.01070
