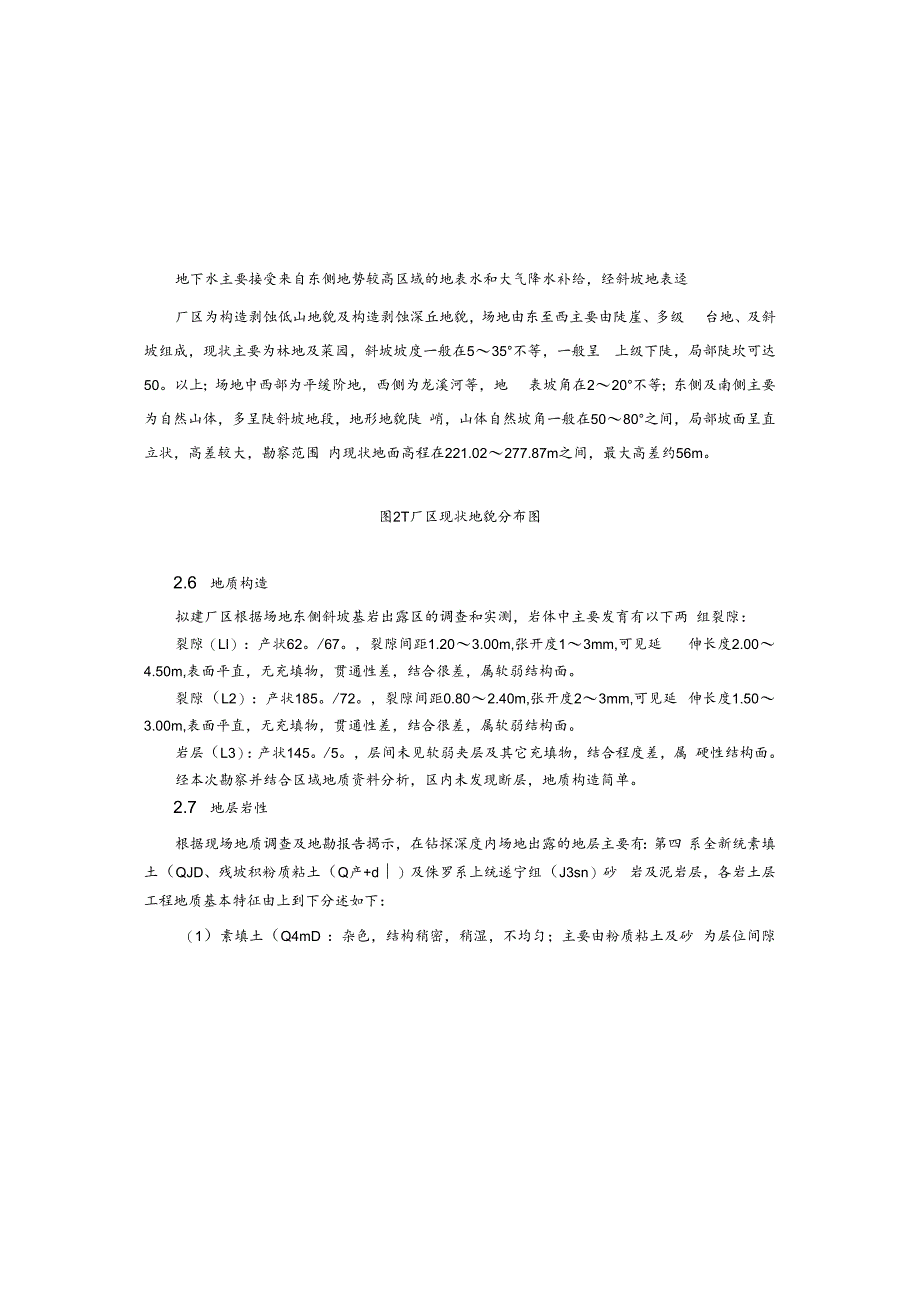

污水处理厂工程厂区高边坡支护专项设计说明.docx_第3页
第3页 / 共32页
污水处理厂工程厂区高边坡支护专项设计说明.docx_第4页
第4页 / 共32页
污水处理厂工程厂区高边坡支护专项设计说明.docx_第5页
第5页 / 共32页
污水处理厂工程厂区高边坡支护专项设计说明.docx_第6页
第6页 / 共32页
污水处理厂工程厂区高边坡支护专项设计说明.docx_第7页
第7页 / 共32页
污水处理厂工程厂区高边坡支护专项设计说明.docx_第8页
第8页 / 共32页
污水处理厂工程厂区高边坡支护专项设计说明.docx_第9页
第9页 / 共32页
污水处理厂工程厂区高边坡支护专项设计说明.docx_第10页
第10页 / 共32页
亲,该文档总共32页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《污水处理厂工程厂区高边坡支护专项设计说明.docx》由会员分享,可在线阅读,更多相关《污水处理厂工程厂区高边坡支护专项设计说明.docx(32页珍藏版)》请在第壹文秘上搜索。

1、污水处理厂工程厂区高边坡支护专项设计说明1工程概况万州区何家岩污水处理厂工程拟建厂区位于龙溪河左岸,西临龙溪河以及龙溪大 道,东靠都历山,用地红线总面积约7.9h?,近期占地约118.7亩。一期处理规模 为3万m3d的污水处理厂,工程总规模5万m3d。建设内容为一期场平工程、高边 坡处理、3.0万m3d污水厂工程,包括新建预处理、生化处理、深度处理、消毒处理、 出水计量工艺土建及设备安装等。因厂区场平高程与现状地形存在一定高程,导致厂 区四周形成永久性环境高边坡和构建筑基坑边坡,其中环境边坡挖方最大高度达28叫 为挖方岩质边坡,填方环境边坡最大高度为11.8叱构筑物基坑土质边坡最大高度为 7.

2、9m,属于高边坡,受业主(长江水务集团有限公司)委托,我公司对该厂区高边坡工 程进行专项支护设计。图IT 厂区边坡分段示意图2场地自然地理及地质环境条件2.1 气象水文勘察区属亚热带山区型季风性湿润气候区,气候温和、四季分明、热量丰富、日 照偏少,雨量充沛、雨热同步,同时具有春雨较早、夏长多伏旱、多秋雨、冬暖少霜 雪、多云雾特点。全年无霜期320d以上,多年平均气温18.1c,最低气温-3.7C(1983 年1月6日),最高气温42.KC (2006年8月15日),气温垂直分带显著,长江河 谷一带较周围气温高出1C3C。根据万州气象站1965年以来的资料统计,区内多年平均年降雨量为1191.3

3、mm, 历年最大月降水量711.8mm (1982年7月),最大日降雨量243.3mm (2007年7月 16 0),最长连续降雨16日(1982年7月621日),最大连续降雨量488.7mm。 入春以后,降雨量逐渐加强,夏季大雨、暴雨频繁;秋季降雨量与春季接近,但雨日 较多而秋雨绵绵,春夏之交多暴雨,日降雨量可达IoOmm以上。年蒸发量1085.6mm, 夏季占44%,春秋季分别占27%和24%,蒸发量因地而异,一般随高程增加而减少; 干燥度0.72,相对湿度81%,以秋季湿度最大、春季相对较干燥、秋季热而闷。区 内常年多东南风,年平均风速0.7ms,最大风速17ms,多出现在夏季,春季间或

4、出 现但历时短暂。场地位于长江左岸斜坡地带,拟建场地距长江平距约Ikm,三峡水库正常蓄水位 坝前175m (吴淞高程)回水位175.1m (吴淞高程),水库运行水位在145175m (吴 淞高程)之间变化,本场地基岩面高程在220m以上,远高于三峡水库蓄水位且远离 库岸,因此本场地不受库水位浸润影响。拟建场地西侧含一条河沟,该河沟名为龙溪河,自北向南汇入长江,隶属长江支 系流域,该河沟在平行岭谷地带的宽谷中,无急滩,水流量较小,勘察期间,该河沟 水深一般在0.500.8Om之间,最大深度约1.20m,为短小的支沟溪流;龙溪河有利 于污水及雨水收集和排放,底层条件较简单,沿地表自上而下可汇入长江

5、,勘察期间 涌水量小,勘察区未见稳定地下水位;龙溪河不受三峡库区水位影响,拟建场地范围 内最高洪水位为232.80m (1985年国家高程基准),勘察期间水位高程为228.30 230.20m (1985年国家高程基准,勘察期间)。2.2 地形地貌拟建场地位于重庆市万州区何家岩,西侧为龙溪大道,汽车可直通现场,地理位 置优越。拟建场地地形轮廓不规则,南北向长约340m,东西向长约200m,地块东侧高, 西侧低,地势由南及北,场地内最高高程为277.87m (场地东侧红线附近一带),最 低高程为221.02m (场地南西侧靠龙溪河地带),场地西侧为龙溪河大道。泥质块碎石硬杂物组成,硬杂物含量10

6、20%,粒径120Cm不等,为附近房屋修 筑堆填形成,回填年限5年以上,周边无污染源,场地内填土未被污染。本层场地内分布零星,仅在既有房屋周边分布,平均厚度约2.15m,层底高程 220.77256.95m。(2)粉质粘土(Q/+M):红褐色、黄褐色:主要由粘土矿物组成,充填有少量 砂泥质角砾,可塑状,粘性较强,可搓成条状,刀切面稍有光泽,土质均匀性一般, 无摇震反应,干强度中等,韧性中等。本层在整个勘察范围内分布广泛,层厚差异较大,平均厚度约4.95m,层底高程 221.02 277.87m。(3)卵石土(QW+N):卵石土:灰白色、灰色;主要由微风化的石英砂岩、 石灰岩、花岗岩等矿物质组成

7、,卵石含量约在3560%不等,粒径约18cm不等, 磨圆较好,呈亚圆形,级配较好,卵石间隙填充物为中粗砂及少量粉质粘土,结构松 散,均匀性较差,为河道多年冲刷形成,冲洪积成因。本层主要分布于场地西侧及龙 溪河河床地带,层厚差异较小,平均深度1.45m,层底高程222.80232.34m。(4)砂质泥岩U2S-Sm):紫红色,主要由粘土质矿物组成,泥质结构,厚层 状构造,岩质较软,偶夹灰绿色砂质条带或团斑;强风化带岩芯破碎,呈碎块状,少 量呈短柱状;中风化岩芯较完整,呈柱状,节长一般在530cm,最大节长约50cm。 本层在场地内均有分布,为本场地主要岩层。(5)砂岩(J2SSs):灰白色,矿物

8、成分以石英为主,长石次之并含云母等。中 粗粒结构,厚层状构造,钙质胶结;强风化带岩芯破碎,呈碎块或短柱状;中风化岩 芯完整,敲击声清脆,呈柱状,节长一般在840cm,最大节长可达70cm。本层多 以夹层或透镜体型式产出,为本场地次要岩层。2.5 水文地质条件地下水主要接受来自东侧地势较高区域的地表水和大气降水补给,经斜坡地表迳厂区为构造剥蚀低山地貌及构造剥蚀深丘地貌,场地由东至西主要由陡崖、多级 台地、及斜坡组成,现状主要为林地及菜园,斜坡坡度一般在535不等,一般呈 上级下陡,局部陡坎可达50。以上;场地中西部为平缓阶地,西侧为龙溪河等,地 表坡角在220不等;东侧及南侧主要为自然山体,多呈

9、陡斜坡地段,地形地貌陡 峭,山体自然坡角一般在5080之间,局部坡面呈直立状,高差较大,勘察范围 内现状地面高程在221.02277.87m之间,最大高差约56m。图2T厂区现状地貌分布图2.6 地质构造拟建厂区根据场地东侧斜坡基岩出露区的调查和实测,岩体中主要发育有以下两 组裂隙:裂隙(Ll):产状62。/67。,裂隙间距1.203.00m,张开度13mm,可见延 伸长度2.004.50m,表面平直,无充填物,贯通性差,结合很差,属软弱结构面。裂隙(L2):产状185。/72。,裂隙间距0.802.40m,张开度23mm,可见延 伸长度1.503.00m,表面平直,无充填物,贯通性差,结合很

10、差,属软弱结构面。岩层(L3):产状145。/5。,层间未见软弱夹层及其它充填物,结合程度差,属 硬性结构面。经本次勘察并结合区域地质资料分析,区内未发现断层,地质构造简单。2.7 地层岩性根据现场地质调查及地勘报告揭示,在钻探深度内场地出露的地层主要有:第四 系全新统素填土(QJD、残坡积粉质粘土(Q产+d)及侏罗系上统遂宁组(J3sn)砂 岩及泥岩层,各岩土层工程地质基本特征由上到下分述如下:(1)素填土(Q4mD :杂色,结构稍密,稍湿,不均匀;主要由粉质粘土及砂 为层位间隙水平运移,以泉的形式出露。勘察施工过程中,在各钻孔施工结束时,对所有钻孔的残留水抽干后进行了水位 观测,未见孔内水

11、位有恢复迹象,说明场地勘察深度范围地下水较贫乏,但若在雨季 施工,地表水易沿土体孔隙及岩体裂隙渗透进入场地及孔桩内,形成短时性滞水,施 工期间应做好地表水和地下水的截排水和防渗措施。根据场地工程地质条件,结合当地经验,上覆土体的渗透系数建议按如下取值: 素填土取12md,属强透水层;粉质粘土取0.80md,属弱透水层。2.5.2水土腐蚀性评价据调查,场地邻近周边无工业厂矿,目前未发现可疑工业污染源。根据场地环境 地质条件按岩土工程勘察规范GB5OO21-2001 (2009版)附录G判定:该拟德场 地环境类型为In类。依据工程地质测绘结合当地工程经验判定:环境水对混凝土结构、 钢筋混凝土结构中

12、钢筋均具微腐蚀性。根据调查拟建工程场地内土层均未被污染;结 合重庆地区经验,场地内土层对混凝土结构、凝土中钢筋及钢结构具微腐蚀性。2.6 不良地质现象及地质灾害根据现场地质调查及钻探揭露,场地内未发现危岩崩塌、断层、滑坡、泥石流、 地下采空区等不良地质现象;也未见沟浜、墓穴、防空洞等对工程不利的埋藏物。2.7 地震效应评价根据中国地宸动参数区划图(GB18306-2015)和建筑抗震设计规范 (GB50011-2010, 2016版),拟提场地抗震设防烈度为VI度,设计基本地震加速度 为095g,设计地震分组为第一组。拟建场地内的现有土层为素填土及粉质粘土。根据剪切波速报告素填土剪切波 速,场

13、地土的类型:人工填土层平均剪切波速VS=120ms (未来填土的剪切波速值暂 以现状填土取值,若压实处理,宜据压实情况的实测值进行校核),属软弱土;粉质 粘土剪切波速VS=170ms,属中软土;强风化基岩VS=500800ms,为软岩;中风 化基岩VS800ms,为岩石。流,向西侧及南侧地势较低地带排泄,根据场地的地层岩性及地下水在含水介质中的 赋存特点,地下水类型可分为松散岩类孔隙水和基岩裂隙水两类。2.5.1地下水(1)松散土类孔隙水松散岩类孔隙水赋存于第四系全新统土层内,由于人工填土孔隙度较大,透水性 较强,粉质粘土为相对隔水层,透水性较弱;由于覆土层中物质组成成分多样且含量 不同,导致

14、各层物质透水性存在差异,据此,将覆土的地下水位分为2种类型:表层 滞水、上层滞水。表层滞水系大气降水入渗过程中受表层小范围相对隔水层的阻托,在小范围内 形成的季节性潜水,这类地下水补给范围小,水量贫乏,受大气降水的影响显著,常 以季节性泉水的形式出露,地表多为人工填土,由于结构呈松散稍密状,孔隙度大, 透水性好。上层滞水系大气降水入渗过程中受深层相对隔水层的阻托,在一定范围内形成 的常年性孔隙水,大气降水对它有一定的影响;因为场地呈台阶状,台阶间地势相对 较平坦,排泄条件较差,大气降水大部分由南侧及西侧顺坡径流而下,部分大气降水 沿地表排出场地,部分沿填土层和残坡积层下渗,形成孔隙水,属上层滞

15、水性质,水 量因填土厚度及残坡积层中碎块石含量大小而变化较大,且受气象条件影响明显,地 下水补给主要来自上部区域及相邻周边地下水渗透,通过岩土体孔隙顺坡向低处排 泄。(2)基岩裂隙水场地基岩为侏罗系中统沙溪庙组砂质泥岩和砂岩,砂质泥岩透水性差,为隔水层, 砂岩为含水层;基岩裂隙水赋存在风化裂隙及砂岩层间裂隙中,由于地处斜坡地带, 且地下水补给源单一,补给量匮乏,场地基岩裂隙水较贫乏,基岩裂隙水赋存于岩层 的构造裂隙中,接受大气降水和地表水体补给,沿裂隙竖向运移至潜水位附近后改变(4)业主提供的工程范围1:500现状地形图;(5)渝建发(2010) 166号文件和渝建安发2019J27号文(6)住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理 规定有关问题的通知建办质(2018) 31号(7)危险性较大的分部分项工程安全管理规定住房城乡建设部令第37号3.2采用的设计规范及标准(1)混凝土结构设计规范(GB5OO1O-2O1O) 2015;建筑边坡工程技术规范(GB50330-2013);(3)公路路基设计规范(JTGD30-2015);(4)公路挡土墙设计与施工及国家标准图集实施手册(5)德筑结构荷载规范(GB 50009-2012);(6)建筑抗震设计规范(GB 50011-2010) 2016;(7)要筑地基基础设计规范(GB 50007-2011);(8)工
