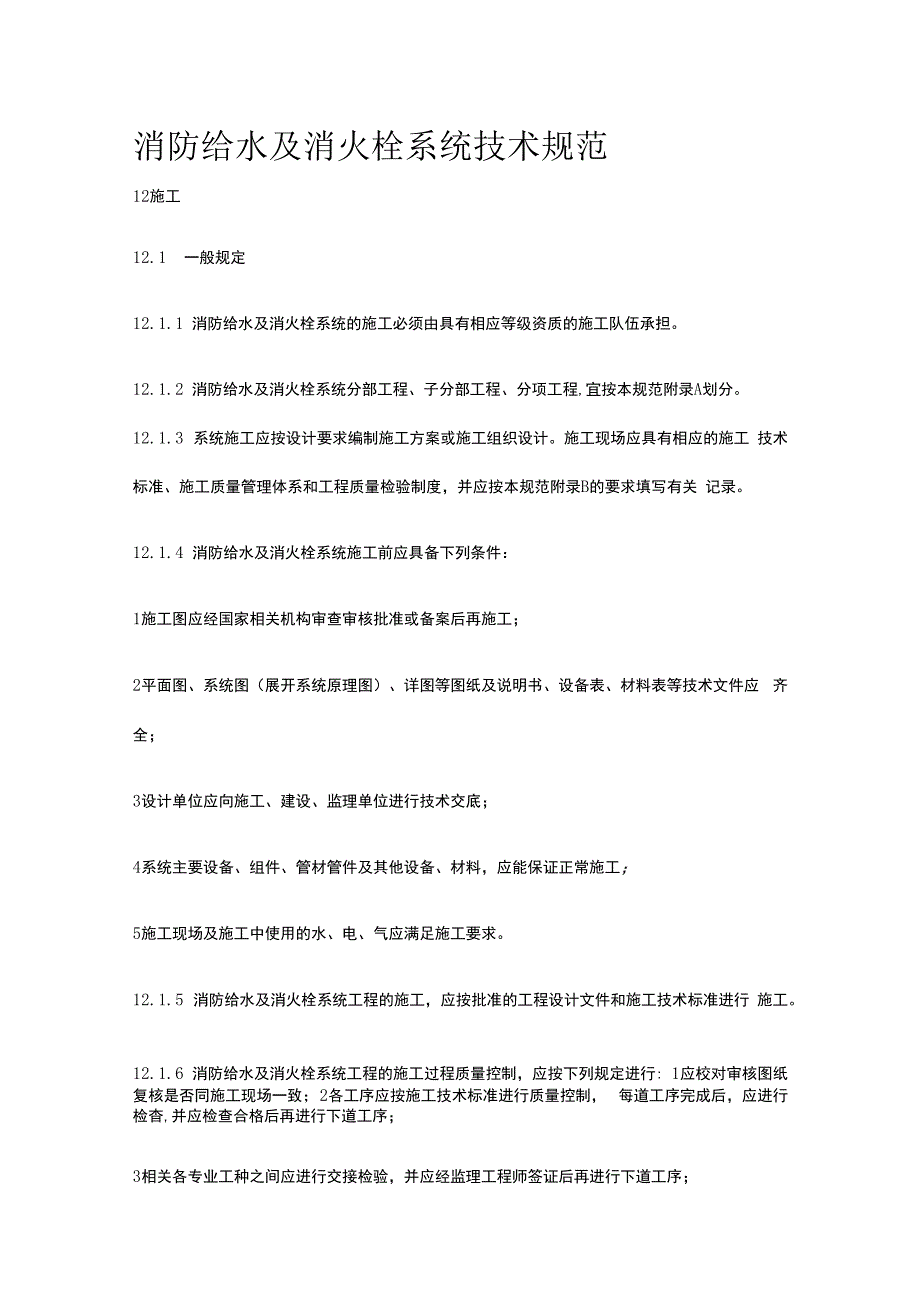

消防给水及消火栓系统技术规范.docx_第1页
第1页 / 共27页

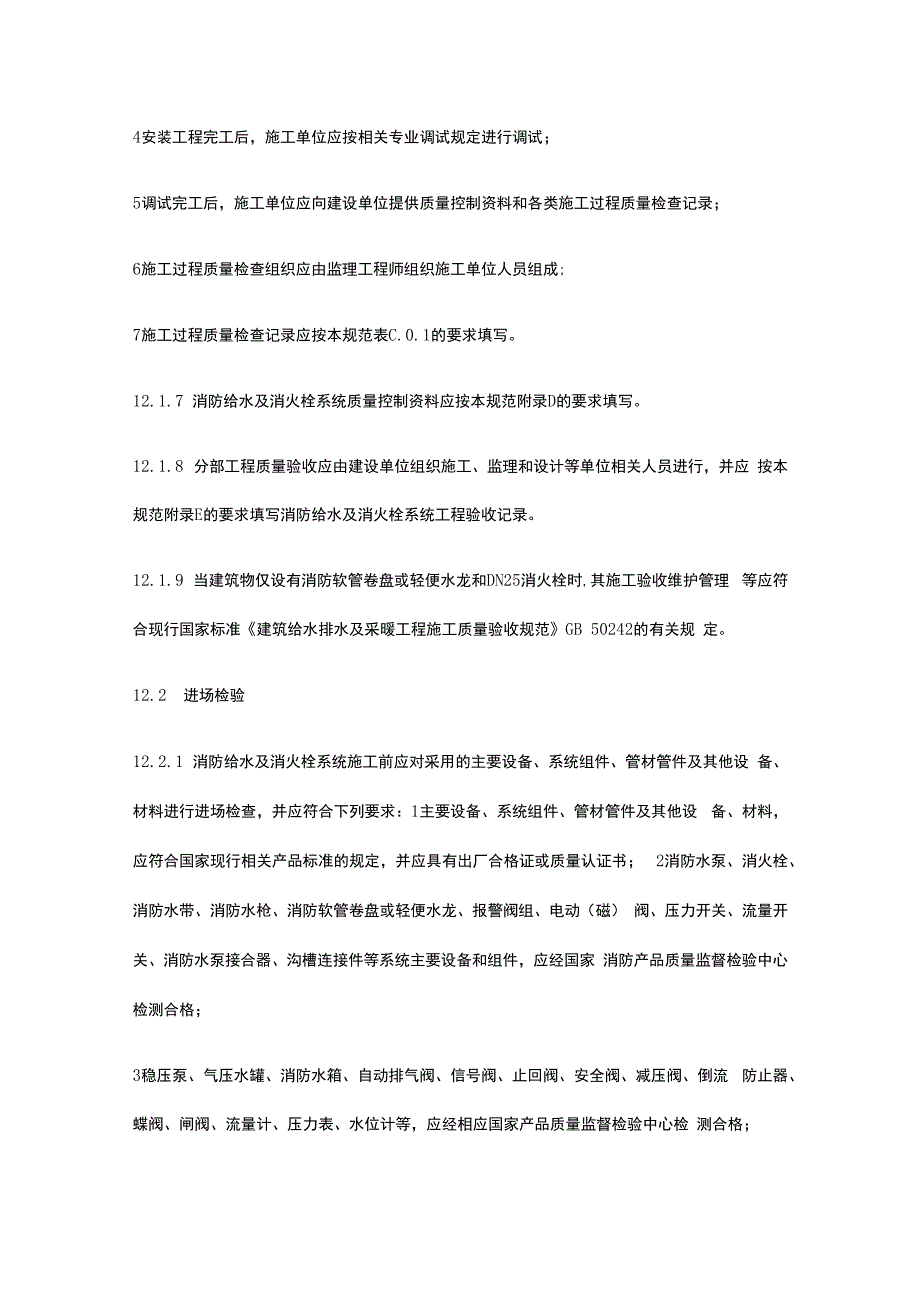

消防给水及消火栓系统技术规范.docx_第2页
第2页 / 共27页

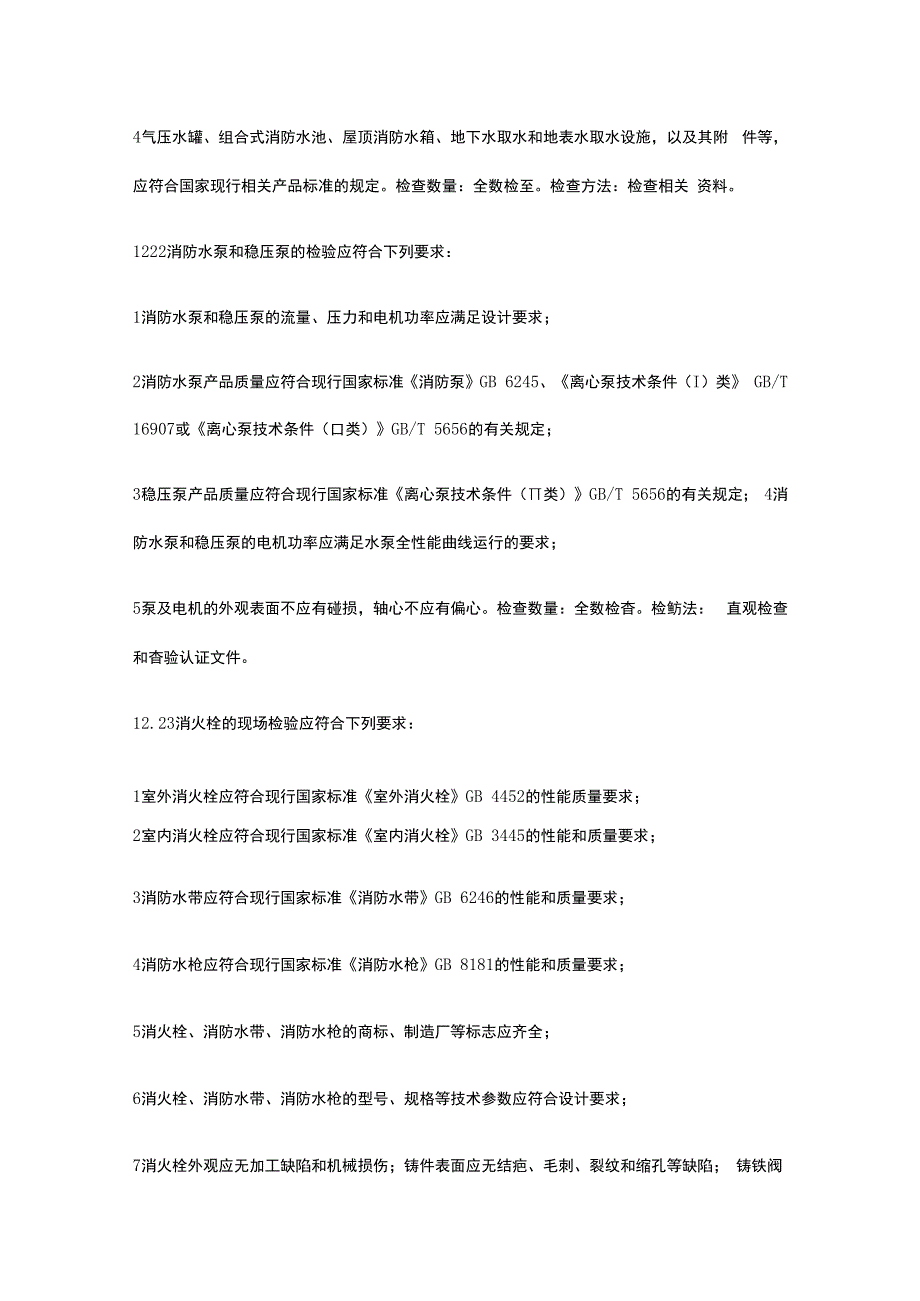

消防给水及消火栓系统技术规范.docx_第3页
第3页 / 共27页
消防给水及消火栓系统技术规范.docx_第4页
第4页 / 共27页
消防给水及消火栓系统技术规范.docx_第5页
第5页 / 共27页
消防给水及消火栓系统技术规范.docx_第6页
第6页 / 共27页
消防给水及消火栓系统技术规范.docx_第7页
第7页 / 共27页
消防给水及消火栓系统技术规范.docx_第8页
第8页 / 共27页
消防给水及消火栓系统技术规范.docx_第9页
第9页 / 共27页
消防给水及消火栓系统技术规范.docx_第10页
第10页 / 共27页
亲,该文档总共27页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《消防给水及消火栓系统技术规范.docx》由会员分享,可在线阅读,更多相关《消防给水及消火栓系统技术规范.docx(27页珍藏版)》请在第壹文秘上搜索。

1、消防给水及消火栓系统技术规范12施工12.1 一般规定12.1.1 消防给水及消火栓系统的施工必须由具有相应等级资质的施工队伍承担。12.1.2 消防给水及消火栓系统分部工程、子分部工程、分项工程,宜按本规范附录A划分。12.1.3 系统施工应按设计要求编制施工方案或施工组织设计。施工现场应具有相应的施工 技术标准、施工质量管理体系和工程质量检验制度,并应按本规范附录B的要求填写有关 记录。12.1.4 消防给水及消火栓系统施工前应具备下列条件:1施工图应经国家相关机构审查审核批准或备案后再施工;2平面图、系统图(展开系统原理图)、详图等图纸及说明书、设备表、材料表等技术文件应 齐全;3设计单

2、位应向施工、建设、监理单位进行技术交底;4系统主要设备、组件、管材管件及其他设备、材料,应能保证正常施工;5施工现场及施工中使用的水、电、气应满足施工要求。12.1.5 消防给水及消火栓系统工程的施工,应按批准的工程设计文件和施工技术标准进行 施工。12.1.6 消防给水及消火栓系统工程的施工过程质量控制,应按下列规定进行: 1应校对审核图纸复核是否同施工现场一致;2各工序应按施工技术标准进行质量控制, 每道工序完成后,应进行检杳,并应检查合格后再进行下道工序;3相关各专业工种之间应进行交接检验,并应经监理工程师签证后再进行下道工序;4安装工程完工后,施工单位应按相关专业调试规定进行调试;5调

3、试完工后,施工单位应向建设单位提供质量控制资料和各类施工过程质量检查记录;6施工过程质量检查组织应由监理工程师组织施工单位人员组成;7施工过程质量检查记录应按本规范表C.0.1的要求填写。12.1.7 消防给水及消火栓系统质量控制资料应按本规范附录D的要求填写。12.1.8 分部工程质量验收应由建设单位组织施工、监理和设计等单位相关人员进行,并应 按本规范附录E的要求填写消防给水及消火栓系统工程验收记录。12.1.9 当建筑物仅设有消防软管卷盘或轻便水龙和DN25消火栓时,其施工验收维护管理 等应符合现行国家标准建筑给水排水及采暖工程施工质量验收规范GB 50242的有关规 定。12.2 进场

4、检验12.2.1 消防给水及消火栓系统施工前应对采用的主要设备、系统组件、管材管件及其他设 备、材料进行进场检查,并应符合下列要求:1主要设备、系统组件、管材管件及其他设 备、材料,应符合国家现行相关产品标准的规定,并应具有出厂合格证或质量认证书; 2消防水泵、消火栓、消防水带、消防水枪、消防软管卷盘或轻便水龙、报警阀组、电动(磁) 阀、压力开关、流量开关、消防水泵接合器、沟槽连接件等系统主要设备和组件,应经国家 消防产品质量监督检验中心检测合格;3稳压泵、气压水罐、消防水箱、自动排气阀、信号阀、止回阀、安全阀、减压阀、倒流 防止器、蝶阀、闸阀、流量计、压力表、水位计等,应经相应国家产品质量监

5、督检验中心检 测合格;4气压水罐、组合式消防水池、屋顶消防水箱、地下水取水和地表水取水设施,以及其附 件等,应符合国家现行相关产品标准的规定。检查数量:全数检至。检查方法:检查相关 资料。1222消防水泵和稳压泵的检验应符合下列要求:1消防水泵和稳压泵的流量、压力和电机功率应满足设计要求;2消防水泵产品质量应符合现行国家标准消防泵GB 6245、离心泵技术条件(I)类 GB/T 16907或离心泵技术条件(口类)GB/T 5656的有关规定;3稳压泵产品质量应符合现行国家标准离心泵技术条件(类)GB/T 5656的有关规定; 4消防水泵和稳压泵的电机功率应满足水泵全性能曲线运行的要求;5泵及电

6、机的外观表面不应有碰损,轴心不应有偏心。检查数量:全数检杳。检鲂法: 直观检查和杳验认证文件。12.23消火栓的现场检验应符合下列要求:1室外消火栓应符合现行国家标准室外消火栓GB 4452的性能质量要求;2室内消火栓应符合现行国家标准室内消火栓GB 3445的性能和质量要求;3消防水带应符合现行国家标准消防水带GB 6246的性能和质量要求;4消防水枪应符合现行国家标准消防水枪GB 8181的性能和质量要求;5消火栓、消防水带、消防水枪的商标、制造厂等标志应齐全;6消火栓、消防水带、消防水枪的型号、规格等技术参数应符合设计要求;7消火栓外观应无加工缺陷和机械损伤;铸件表面应无结疤、毛刺、裂纹

7、和缩孔等缺陷; 铸铁阀体外部应涂红色油漆,内表面应涂防锈漆,手轮应涂黑色油漆;外部漆膜应光滑、平 整、色泽一致,应无气泡、流痕、皱纹等缺陷,并应无明显碰、划等峻;8消火栓螺纹密封面应无伤痕、毛刺、缺丝或断丝现象;9消火栓的螺纹出水口和快速连接卡扣应无缺陷和机械损伤,并应能满足使用功能的要求;10消火栓阀杆升降或开启应平稳、灵活,不应有卡涩和松动现象;11旋转型消火栓其内部构造应合理,转动部件应为铜或不锈钢,并应保证旋转可靠、无卡 涩和漏水现象;12减压稳压消火栓应保证可靠、无堵塞现象;13活动部件应转动灵活,材料应耐腐蚀,不应卡涩或脱扣;14消火栓固定接口应进行密封性能试验,应以无渗漏、无损伤

8、为合格。试验数量宜从每批中抽查1% ,但不应少于5个,应缓慢而均匀地升压1.6MPa ,应保压2mino当两个及两 个以上不合格时,不应使用该批消火栓。当仅有1个不合格时,应再抽查2% ,但不应少于10个,并应重新进行密封性能试验;当仍有不合格时,亦不应使用该批消火栓;15消防水带的织物层应编织得均匀,表面应整洁;应无跳双经、断双经、跳纬及划伤,衬 里(或覆盖层)的厚度应均匀,表面应光滑平整、无折皱或其他缺陷;16消防水枪的外观质量应符合本条第4款的有关规定,消防水枪的进出口口径应满足设计 要求;17消火栓箱应符合现行国家标准消火栓箱GB 14561的性能和质量要求;18消防软管卷盘和轻便水龙

9、应符合现行国家标准消防软管卷盘GB 15090和现行行业 标准轻便消防水龙GA 180的性能和质量要求。外观和一般检查数量:全数检查。检 查方法:直观和尺量检查。性能检查数量:抽查符合本条第14款的规定。检查方法:直 观检查及在专用试验装置上测试,主要测试设备有试压泵、压力表、秒表。12.2.4 消防炮、洒水喷头、泡沫产生装置、泡沫比例混合装置、泡沫液压力储罐和泡沫喷 头等水灭火系统的专用组件的进场检查,应符合现行国家标准自动喷水灭火系统施工及验 收规范GB 50261、泡沫灭火系统施工及验收规范GB 50281等的有关规定。12.2.5 管材、管件应进行现场外观检查,并应符合下列要求:1镀锌

10、钢管应为内外壁热镀锌钢管,钢管内外表面的镀锌层不应有脱落、锈蚀等现象,球 墨铸铁管球墨铸铁内涂水泥层和外涂防腐涂层不应脱落,不应有锈蚀等现象,钢丝网骨架塑 料复合管管道壁厚度均匀、内外壁应无划痕,各种管材管件应符合表12.2.5所列相应标准;表1225消防给水管材及管件标准 2表面应无裂纹、缩孔、夹渣、折叠和重皮;3管材管件不应有妨碍使用的凹凸不平的缺 陷,其尺寸公差应符合本规范表1225的规定;4螺纹密封面应完整、无损伤、无毛刺;5非金属密封垫片应质地柔韧、无老化变质或分层现象,表面应无折损、皱纹等缺陷;6法兰密封面应完整光洁,不应有毛刺及径向沟槽;螺纹法兰的螺纹应完整、无损伤;7不圆度应符

11、合本规健12.2.5的规定;8球墨铸铁管承口的内工作面和插口的外工作面应光滑、轮廓清晰,不应有影响接口密封 性的缺陷;9钢丝网骨架塑料(PE)复合管内夕便应光滑、无划痕,钢丝骨料与塑料应黏结牢固等。检 查数量:全数检查。检查方法:直观和尺量检查。12.2.6 阀门及其附件的现场检验应符合下列要求;1阀门的商标、型号、规格等标志应齐全,阀门的型号、规格应符合设计要求;2阀门及其附件应配备齐全,不应有加工缺陷和机械损伤;3报警阀和水力警铃的现场检验,应符合现行国家标准自动喷水灭火系统施工及验收规 范GB 50261的有关规定;4闸阀、截止阀、球阀、蝶阀和信号阀等通用阀门,应符合现行国家标准通用阀门

12、压力 试验GB/T 13927和自动喷水灭火系统第6部分:通用阀门GB 5135.6等的有关规定;5消防水泵接合器应符合现行国家标准消防水泵接合器GB 3446的性撕口质量要求;6自动排气阀、减压阀、泄压阀、止回阀等阀门性能,应符合现行国家标准通用阀门压 力试验GB/T13927、自动喷水灭火系统第6部分:通用阀门GB 5135.6、压力释 放装置性能试验规范GB/T 12242、减压阀性能试验方法GB/T 12245、安全阀一 般要求GB/T 12241、阀门的检验与试验JB/T 9092等的有关规定;7阀门应有清晰的铭牌、安全操作指示标志、产品说明书和水流方向的永久性标志。检查 数量:全数

13、检查。检查方法:直观检查及在专用试验装置上测试,主要测试设备有试压泵、 压力表、秒表。12.2.7 消防水泵控制柜的检验应符合下列要求:1消防水泵控制柜的控制功能应符合本规范第11章和设计要求,并应经国家批准的质量监 督检验中3佥测合格的产品;2控制柜体应端正,表面应平整,涂层颜色应均匀一致,应无眩光,并应符合现行国家标 准高度进制为20mm的面板、架和柜的基本尺寸系列GB/T 3047.1的有关规定,且控 制柜外表面不应有明显的磕碰伤痕和变形掉漆;3控制柜面板应设有电源电压、电流、水泵(启)停状况、巡检状况、火警及故障的声光报警 等显示;4控制柜导线的颜色应符合现行国家标准电工成套装置中的导

14、线颜色GB/T 2681的有关规定;5面板上的按钮、开关、指示灯应易于操作和观察且有功能标示,并应符合现行国家标准电工成套装置中的导线颜色GB/T 2681和电工成套装置中的指示灯和按钮的颜色 GB/T 2682的有关规定;6控制柜内的电器元件及材料的选用,应符合现行国家标准控制用电磁继电器可靠性试 验通则GB/T15510等的有关规定,并应安装合理,其工作位置应符合产品使用说明书的 规定;7控制柜应按现行国家标准电工电子产品基本环境试验第2部分:试验方法i式验A : 低温GB/T 2423.1的有关规定进行低温实验检测,检测结果不应产生影响正常工作的故 障;8控制柜应按现行国家标准电工电子产

15、品基本环境试验第2部分:试验方法试验 B :高温GB/T 2423.2的有关规定进行高温试验检测,检测结果不应产生影响正常工作的 故障;9控制柜应按现行行业标准固定消防给水设备的性能要求和试验方法第2部分: 消防自动恒压给水设备GA 30.2的有关规定进行湿热试验检测,检测结果不应产生影响工 作的故障;10控制柜应网!行行业标准固定消防给水设备的性能要求和试验方法第2部分:消防 自动恒压给水设备GA 30.2的有关规定进行振动试验检测,检测结果柜体结构及内部零部 件应完好无损,并不应产生影响正常工作的故障;11控制柜温升值酶现行国家标准低压成套开关设备和控制设备第1部分:型式试验 和部分型式试验成套设备GB/T 7251.1的有关规定进行试5佥检测,检测结果不应产生影响正常工作的故障;12控制柜中各带电回路之间及带电间隙和爬电距离,应按现行行业标准固定消防给水设 备的性能要求和试验方法第2部分:消防自动恒压给水设备GA 30.2的有关规定进行试 验检测,检测结果不应产生影响正常工作的故障;13金属柜体上应有接地点,且其标志、线号标记、线径应按现行行业标准固定消防给水 设备的性能要求和试验方法第2部分:消防自动恒压给水设备GA 30.2的有关规定检测 绝缘电阻;控制柜中带电端子与机壳之间的绝缘电阻应
