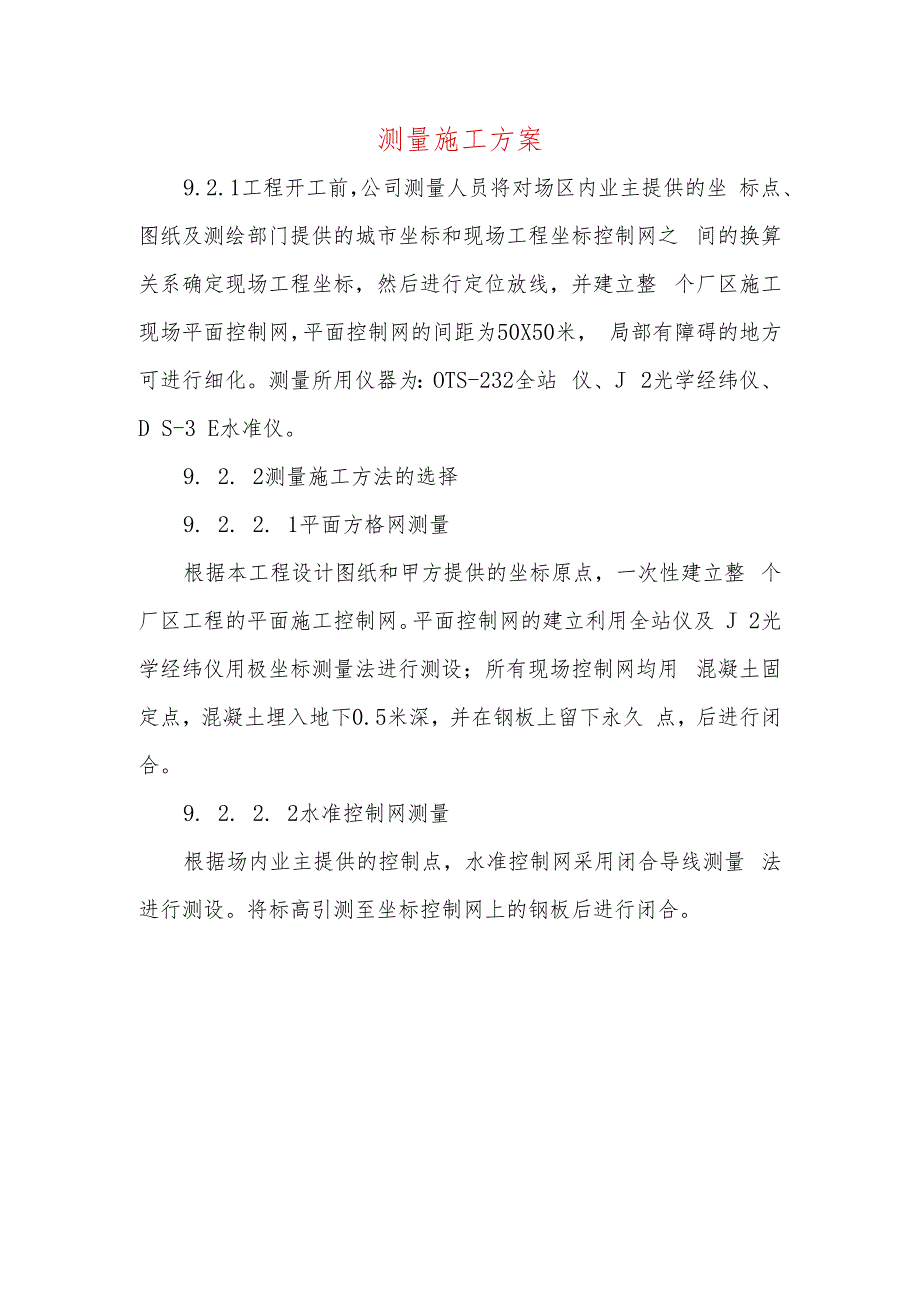

1、测量施工方案9.2.1工程开工前，公司测量人员将对场区内业主提供的坐 标点、图纸及测绘部门提供的城市坐标和现场工程坐标控制网之 间的换算关系确定现场工程坐标，然后进行定位放线，并建立整 个厂区施工现场平面控制网，平面控制网的间距为50X50米， 局部有障碍的地方可进行细化。测量所用仪器为：OTS-232全站 仪、J 2光学经纬仪、D S-3 E水准仪。9. 2. 2测量施工方法的选择9. 2. 2. 1平面方格网测量根据本工程设计图纸和甲方提供的坐标原点，一次性建立整 个厂区工程的平面施工控制网。平面控制网的建立利用全站仪及 J 2光学经纬仪用极坐标测量法进行测设；所有现场控制网均用 混凝土固

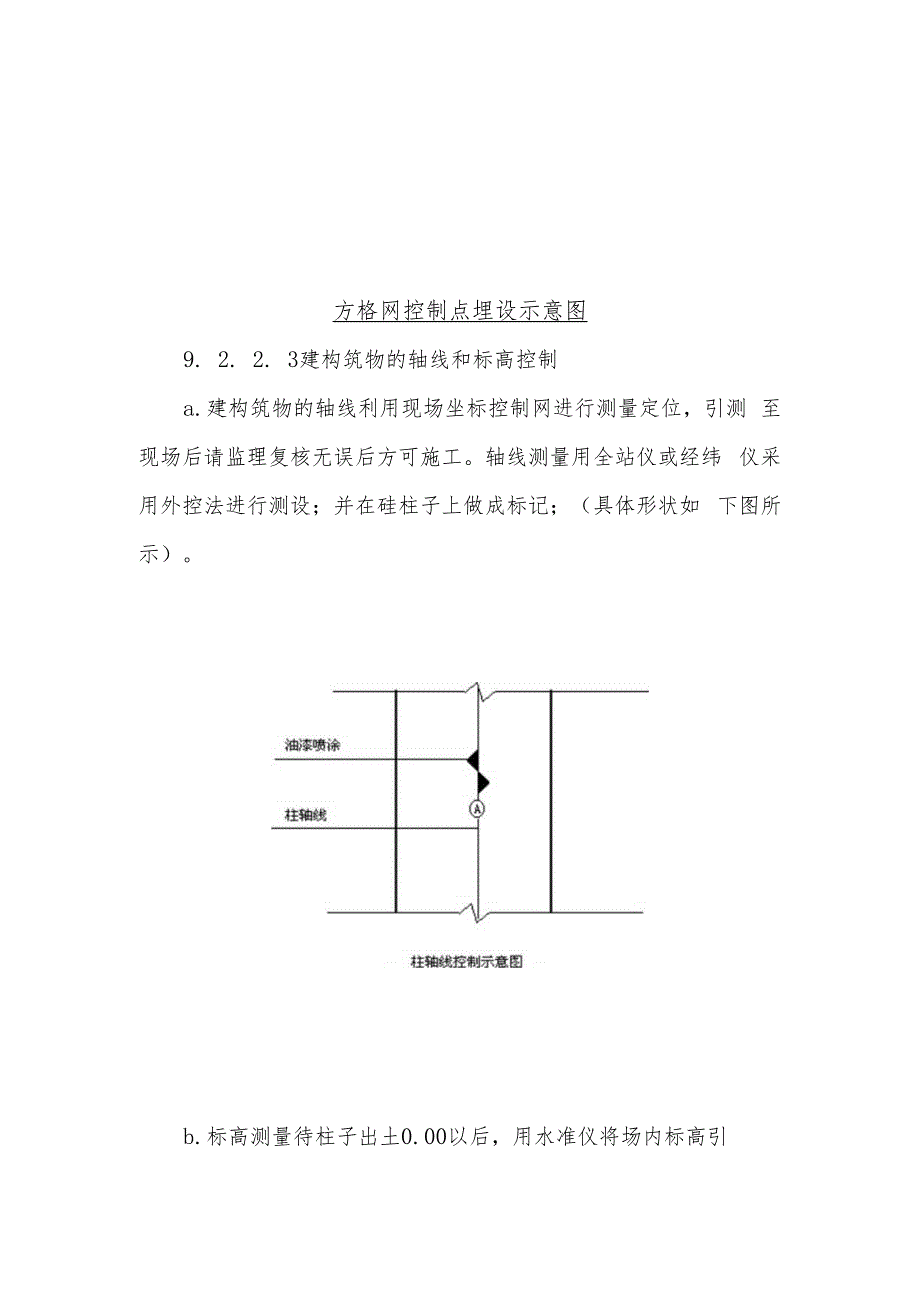

2、定点，混凝土埋入地下0.5米深，并在钢板上留下永久 点，后进行闭合。9. 2. 2. 2水准控制网测量根据场内业主提供的控制点，水准控制网采用闭合导线测量 法进行测设。将标高引测至坐标控制网上的钢板后进行闭合。方格网控制点埋设示意图9. 2. 2. 3建构筑物的轴线和标高控制a.建构筑物的轴线利用现场坐标控制网进行测量定位，引测 至现场后请监理复核无误后方可施工。轴线测量用全站仪或经纬 仪采用外控法进行测设；并在硅柱子上做成标记；（具体形状如 下图所示）。b.标高测量待柱子出土0.00以后，用水准仪将场内标高引测至建构筑物房的每一根柱子上，用红油漆在柱的四角位置喷上 + 0. 500线，然后用

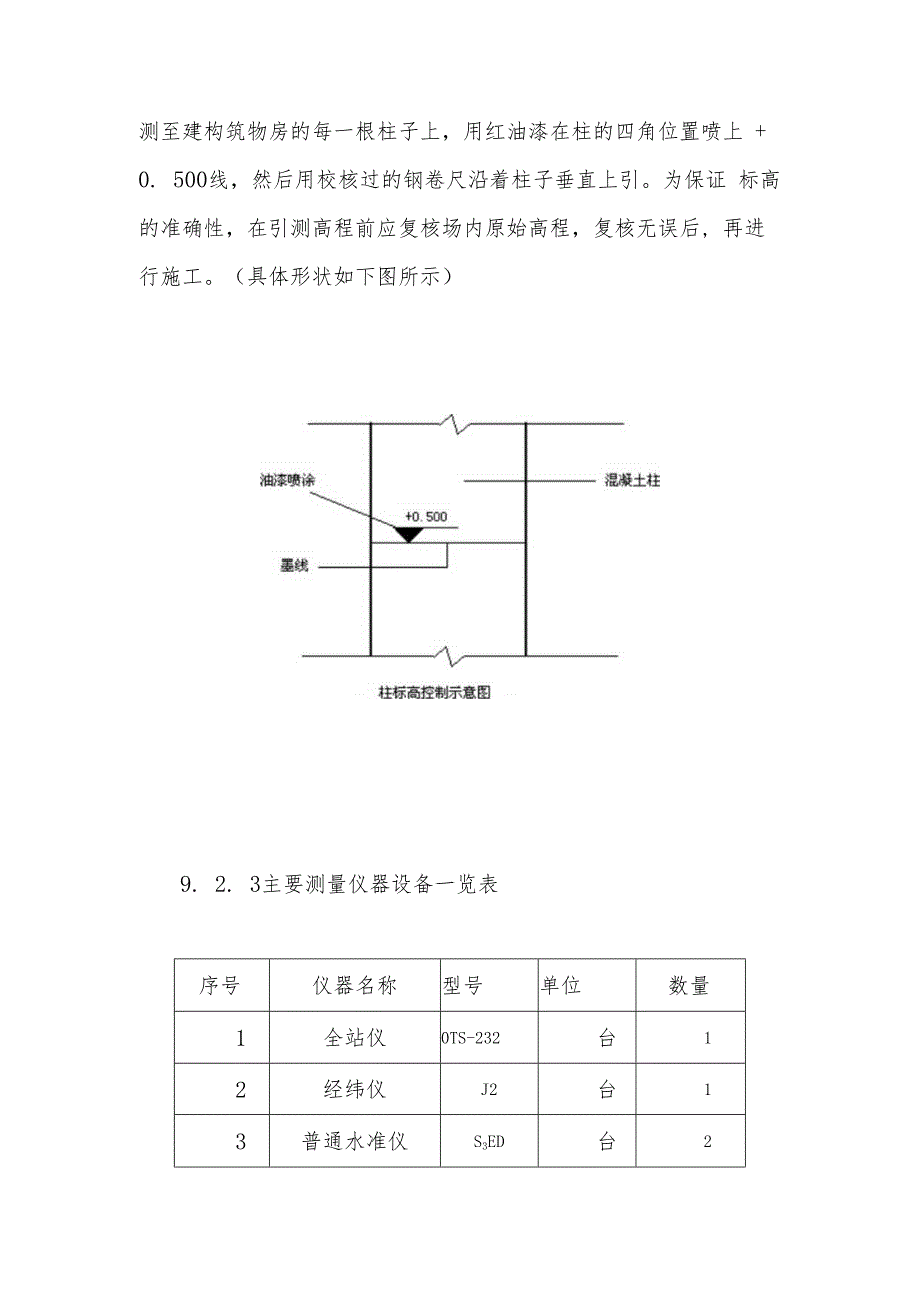

3、校核过的钢卷尺沿着柱子垂直上引。为保证 标高的准确性，在引测高程前应复核场内原始高程，复核无误后, 再进行施工。（具体形状如下图所示）9. 2. 3主要测量仪器设备一览表序号仪器名称型号单位数量1全站仪0TS-232台12经纬仪J2台13普通水准仪S3ED台24铝合金塔尺0-50把35多功能检测尺套26钢卷尺50M把39. 2. 4保证测量质量的技术保证措施a.遵守国家的有关规范、规程及有关标准。b.采用高精度控制低精度的原则。c.对仪器在使用前，要进行检查，准确无误后方可投入使用。d.测量工作采用四固定措施，即：固定的仪器、固定的人员、 固定的路线、固定的测量环境。e.在标高引测施工中，每次观测均从同一个高程开始，以免 产生误差积累。f.在沉降观测施工前，应先对水准控制网进行闭合检验，准 确无误后进行沉降观测，且每一个月应至少观测一次。g.建立一切定位、放线工作要经自检、复检合格后方可申请主管部门验收的工作制度。
