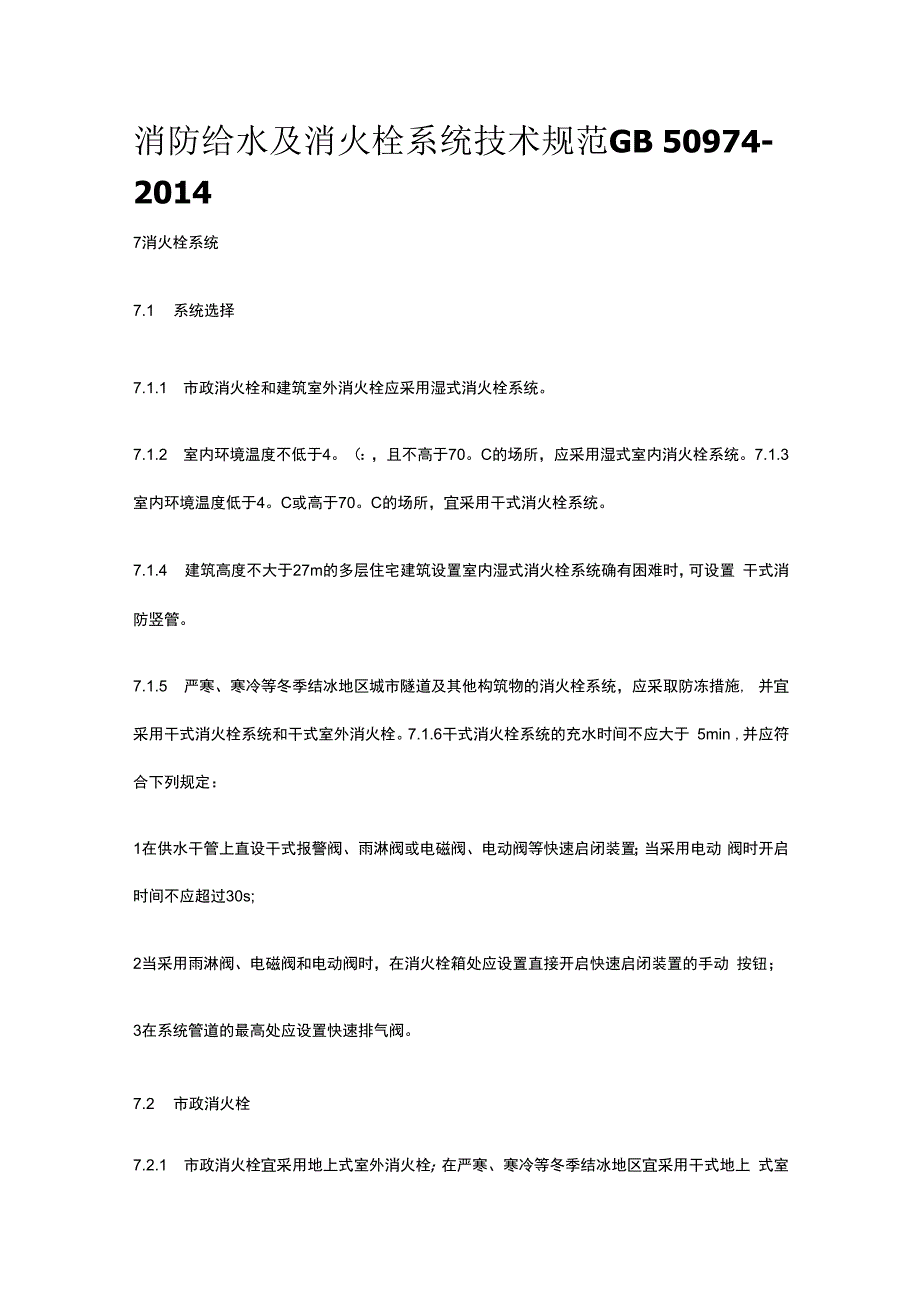

1、消防给水及消火栓系统技术规范GB 50974-20147消火栓系统7.1 系统选择7.1.1 市政消火栓和建筑室外消火栓应采用湿式消火栓系统。7.1.2 室内环境温度不低于4。（：，且不高于70。C的场所，应采用湿式室内消火栓系统。7.1.3 室内环境温度低于4。C或高于70。C的场所，宜采用干式消火栓系统。7.1.4 建筑高度不大于27m的多层住宅建筑设置室内湿式消火栓系统确有困难时，可设置 干式消防竖管。7.1.5 严寒、寒冷等冬季结冰地区城市隧道及其他构筑物的消火栓系统，应采取防冻措施, 并宜采用干式消火栓系统和干式室外消火栓。7.1.6干式消火栓系统的充水时间不应大于 5min ,并应

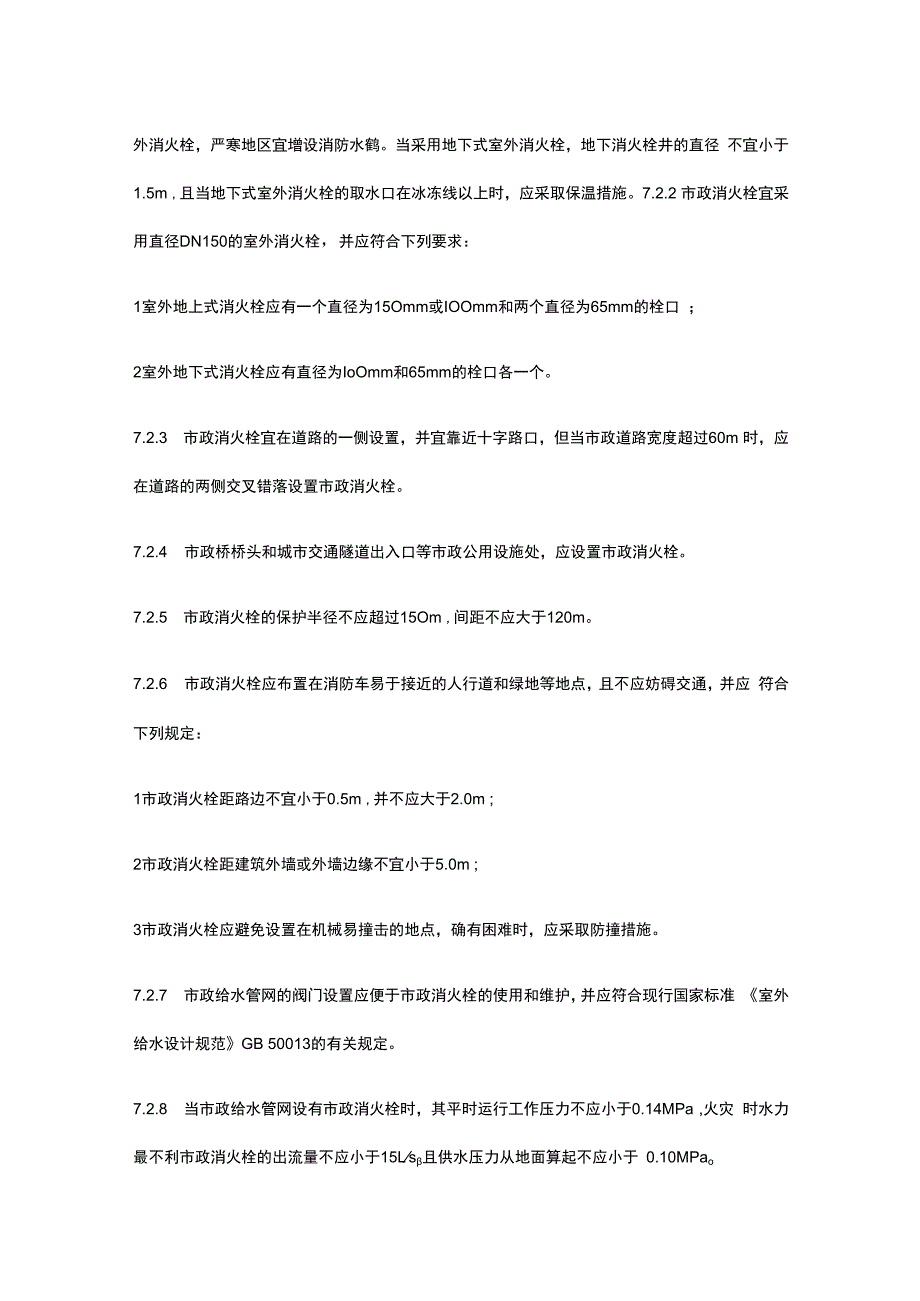

2、符合下列规定：1在供水干管上直设干式报警阀、雨淋阀或电磁阀、电动阀等快速启闭装置；当采用电动 阀时开启时间不应超过30s;2当采用雨淋阀、电磁阀和电动阀时，在消火栓箱处应设置直接开启快速启闭装置的手动 按钮；3在系统管道的最高处应设置快速排气阀。7.2 市政消火栓7.2.1 市政消火栓宜采用地上式室外消火栓；在严寒、寒冷等冬季结冰地区宜采用干式地上 式室外消火栓，严寒地区宜增设消防水鹤。当采用地下式室外消火栓，地下消火栓井的直径 不宜小于1.5m ,且当地下式室外消火栓的取水口在冰冻线以上时，应采取保温措施。7.2.2 市政消火栓宜采用直径DN150的室外消火栓，并应符合下列要求：1室外地上式
3、消火栓应有一个直径为15Omm或IOOmm和两个直径为65mm的栓口 ；2室外地下式消火栓应有直径为IoOmm和65mm的栓口各一个。7.2.3 市政消火栓宜在道路的一侧设置，并宜靠近十字路口，但当市政道路宽度超过60m 时，应在道路的两侧交叉错落设置市政消火栓。7.2.4 市政桥桥头和城市交通隧道出入口等市政公用设施处，应设置市政消火栓。7.2.5 市政消火栓的保护半径不应超过15Om ,间距不应大于120m。7.2.6 市政消火栓应布置在消防车易于接近的人行道和绿地等地点，且不应妨碍交通，并应 符合下列规定：1市政消火栓距路边不宜小于0.5m ,并不应大于2.0m ;2市政消火栓距建筑外墙

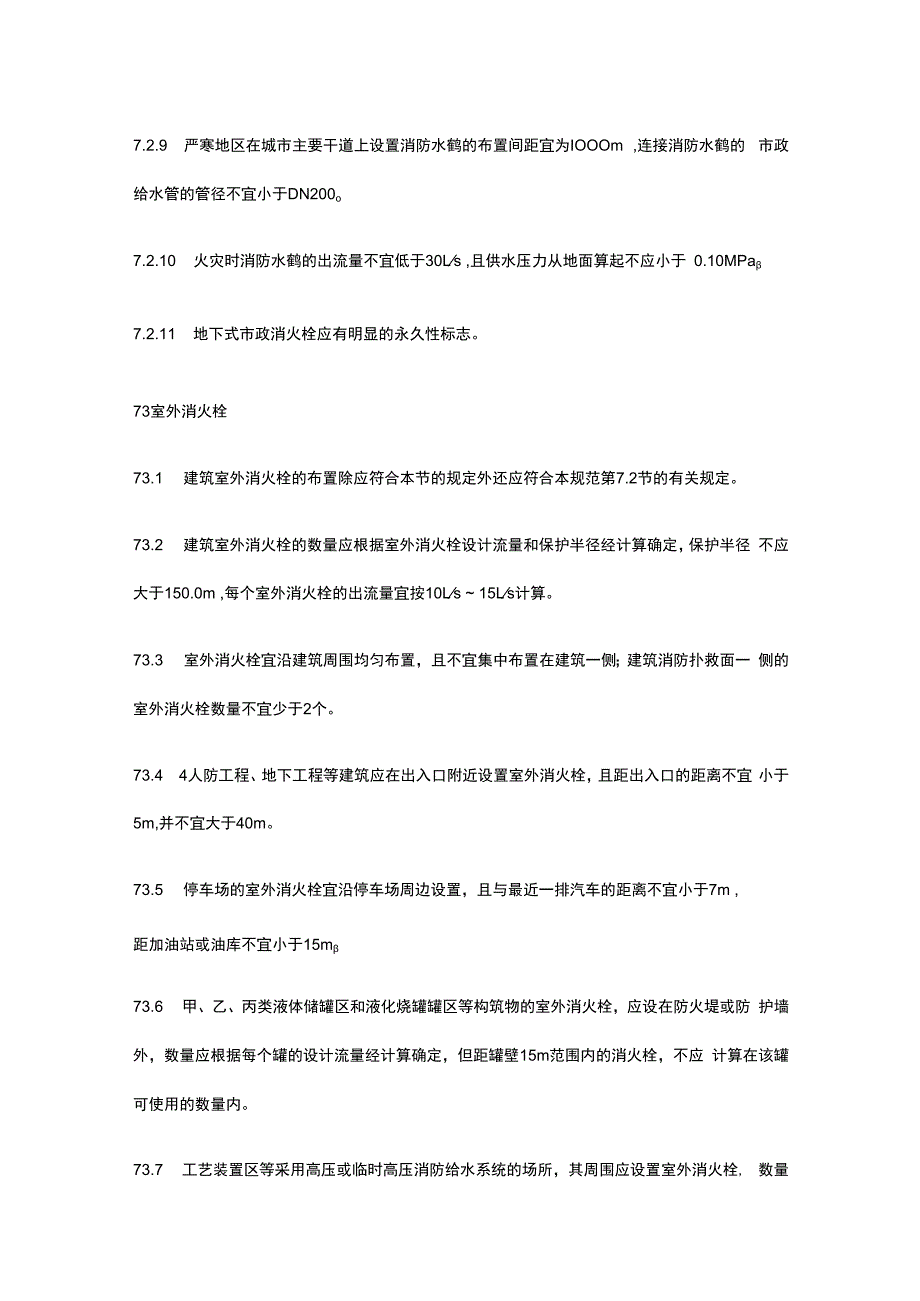

4、或外墙边缘不宜小于5.0m ;3市政消火栓应避免设置在机械易撞击的地点，确有困难时，应采取防撞措施。7.2.7 市政给水管网的阀门设置应便于市政消火栓的使用和维护，并应符合现行国家标准 室外给水设计规范GB 50013的有关规定。7.2.8 当市政给水管网设有市政消火栓时，其平时运行工作压力不应小于0.14MPa ,火灾 时水力最不利市政消火栓的出流量不应小于15Ls且供水压力从地面算起不应小于 0.10MPao7.2.9 严寒地区在城市主要干道上设置消防水鹤的布置间距宜为IOOOm ,连接消防水鹤的 市政给水管的管径不宜小于DN200o7.2.10 火灾时消防水鹤的出流量不宜低于30Ls ,
5、且供水压力从地面算起不应小于 0.10MPa7.2.11 地下式市政消火栓应有明显的永久性标志。73室外消火栓73.1 建筑室外消火栓的布置除应符合本节的规定外还应符合本规范第7.2节的有关规定。73.2 建筑室外消火栓的数量应根据室外消火栓设计流量和保护半径经计算确定，保护半径 不应大于150.0m ,每个室外消火栓的出流量宜按10Ls 15Ls计算。73.3 室外消火栓宜沿建筑周围均匀布置，且不宜集中布置在建筑一侧；建筑消防扑救面一 侧的室外消火栓数量不宜少于2个。73.4 4人防工程、地下工程等建筑应在出入口附近设置室外消火栓，且距出入口的距离不宜 小于5m,并不宜大于40m。73.5
6、停车场的室外消火栓宜沿停车场周边设置，且与最近一排汽车的距离不宜小于7m ,距加油站或油库不宜小于15m73.6 甲、乙、丙类液体储罐区和液化烧罐罐区等构筑物的室外消火栓，应设在防火堤或防 护墙外，数量应根据每个罐的设计流量经计算确定，但距罐壁15m范围内的消火栓，不应 计算在该罐可使用的数量内。73.7 工艺装置区等采用高压或临时高压消防给水系统的场所，其周围应设置室外消火栓, 数量应根据设计流量经计算确定，且间距不应大于60.0m。当工艺装置区宽度大于120.Om 时，宜在该装置区内的路边设置室外消火栓。7.3.8当工艺装置区、罐区、堆场、可燃气体 和液体码头等构筑物的面积较大或高度较高，
7、室外消火栓的充实水柱无法完全覆盖时，宜在 适当部位设置室外固定消防炮。73.9 当工艺装置区、储罐区、堆场等构筑物采用高压或临时高压消防给水系统时，消火栓 的设置应符合下列规定：1室外消火栓处宜配置消防水带和消防水枪；2工艺装置休息平台等处需要设置的消火栓 的场所应采用室内消火栓，并应符合本规范第7.4节的有关规定。73.10 室外消防给水引入管当设有倒流防止器，且火灾时因其水头损失导致室外消火栓不 能满足本规范第7.2.8条的要求时，应在该倒流防止器前设置一个室外消火栓。73.11 消火栓73.11.1 消火栓的选型应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合 确定。73.11
8、.2 消火栓的配置应符合下列要求：1应采用DN65室内消火栓，并可与消防软管卷盘或轻便水龙设置在同一箱体内；2应配置公称直径65有内衬里的消防水带，长度不宜超过25.0m ;消防软管卷盘应配置内 径不小于l9的消防软管，其长度宜为30.0m ;轻便水龙应配置公称直径25有内衬里的消 防水带，长度宜为30.0m ;3宜配置当量喷嘴直径16mm或19mm的消防水枪，但当消火栓设计流量为2.5Ls时宜 配置当量喷嘴直径Umm或13mm的消防水枪;消防软管卷盘和轻便水龙应配置当量喷 嘴直径6mm的消防水枪。73.11.3 室内消火栓的建筑，包括设备层在内的各层均应设置消火栓。73.11.4 设有直升机
9、停机坪的建筑，应在停机坪出入口处朝E电器设备机房处设置消火栓， 且距停机坪机位边缘的距离不应小于5.0m73.11.5 电梯前室应设置室内消火栓,并应计入消火栓使用数量。73.11.6 消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位 的要求，但建筑高度小于或等于24.0m且体积小于或等于5000m3的多层仓库、建筑高度 小于或等于54m且每单元设置一部疏散楼梯的住宅，以及本规范表3.5.2中规定可采用1 支消防水枪的场所，可采用1支消防水枪的1股充实水柱到达室内任何部位。73.11.7 室内消火栓的设置位置应满足火灾扑救要求，并应符合下列规定：1室内消火栓应设置在楼梯间
10、及其休息平台和前室、走道等明显易于取用，以及便于火灾 扑救的位置;2住宅的室内消火栓宜设置在楼梯间及其休息平台；3汽车库内消火栓的设置不应影响汽车的通行和车位的设置，并应确保消火栓的开启；4同一楼梯间及其附近不同层设置的消火栓，其平面位置宜相同；5冷库的室内消火栓应设置在常温穿堂或楼梯间内。73.11.8 室内消火栓栓口的安装高度应便于消防水龙带的连接和使用，其距地面高度宜为 Llm滇出水方向应便于消防水带的敷设，并宜与设置消火栓的墙面成90。角或向下。7.4.9设有室内消火栓的建筑应设置带有压力表的试验消火栓，其设置位置应符合下列规定：1多层和高层建筑应在其屋顶设置，严寒、寒冷等冬季结冰地区
11、可设置在顶层出口处或水 箱间内等便于操作和防冻的位置；2单层建筑宜设置在水力最不利处，且应靠近出入口。73.11.10 消火栓宜按直线距离计算其布置间距，并应符合下列规定：1消火栓按2支消防水枪的2股充实水柱布置的建筑物消火栓的布置间距不应大于30.0m ; 2消火栓按1支消防水枪的1股充实水柱布置的建筑物消火栓的布置间距不应大于50.0m。73.11.11 软管卷盘和轻便水龙的用水量可不计入消防用水总量。73.11.12 消火栓栓口压力和消防水枪充实水柱，应符合下列规定：1消火栓栓口动压力不应大于0.50MPa ;当大于0.70MPa时必须设置减压装置；2高层建筑、厂房、库房和室内净空高度超
12、过8m的民用建筑等场所，消火栓栓口动压不 应小于0.35MPa ,且消防水枪充实水柱应按13m计算；其他场所，消火栓栓口动压不应小 于0.25MPa ,且消防水枪充实水柱应按IOm计算。73.11.13 高度不大于27m的住宅，当设置消火栓时，可采用干式消防竖管，并应符合下 列规定：1干式消防竖管宜设置在楼梯间休息平台，且仅应配置消火栓栓口；2干式消防竖管应设置消防车供水接口；3消防车供水接口应设置在首层便于消防车接近和安全的地点；4竖管顶端应设置自动排气阀。73.11.14 户内宜在生;舌给水管道上预留一个接DN15消防软管或轻便水龙的接口。73.11.15 住宅和商业网点的室内消火栓应至少满足一股充实水柱到达室内任何部位，并 宜设置在户门附近。73.11.16 交通隧道室内消火栓系统的设置应符合下列规定：1隧道内宜设置独立的消防给水系统；2管道内的消防供水压力应保证用水量达到最大时，最低压力不应小于OJOMPa ,但当消 火栓栓口处的出水压力超过0.70MPa时,应设置减压设施；3在隧道出入口处应设置消防水泵接合器和室外消火栓；4消火栓的间距不应大于50m ,双向通行车道或单行通行但大于3车道时，应双面间隔设 置；5隧道内允许通行危险化学品的机动车，且隧道长度超过3000m时，应配置水雾或泡沫消防水枪。
