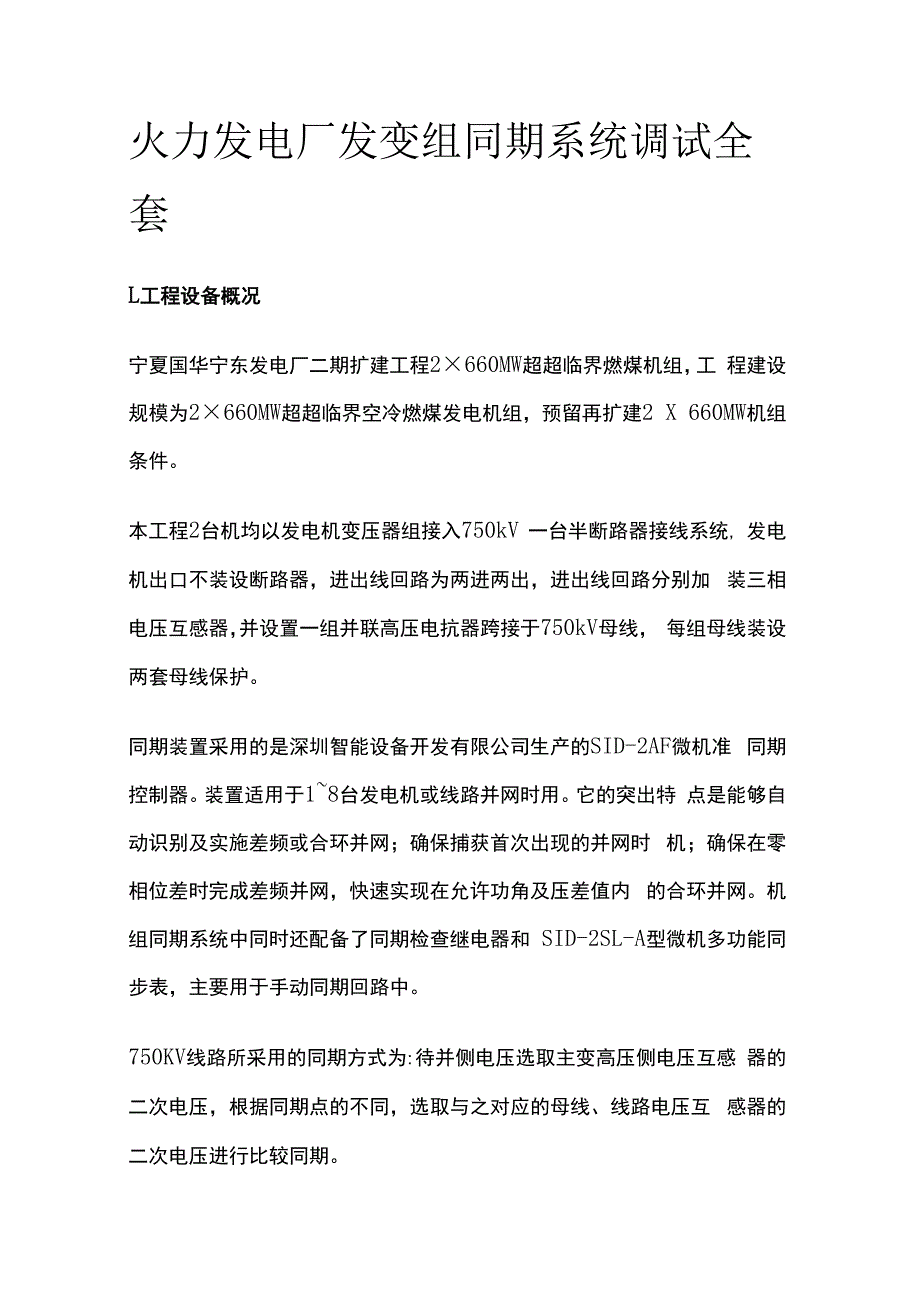

1、火力发电厂发变组同期系统调试全 套L工程设备概况宁夏国华宁东发电厂二期扩建工程2660MW超超临界燃煤机组，工 程建设规模为2660MW超超临界空冷燃煤发电机组，预留再扩建2 X 660MW机组条件。本工程2台机均以发电机变压器组接入750kV 一台半断路器接线系统, 发电机出口不装设断路器，进出线回路为两进两出，进出线回路分别加 装三相电压互感器，并设置一组并联高压电抗器跨接于750kV母线， 每组母线装设两套母线保护。同期装置采用的是深圳智能设备开发有限公司生产的SID-2AF微机准 同期控制器。装置适用于18台发电机或线路并网时用。它的突出特 点是能够自动识别及实施差频或合环并网；确保捕

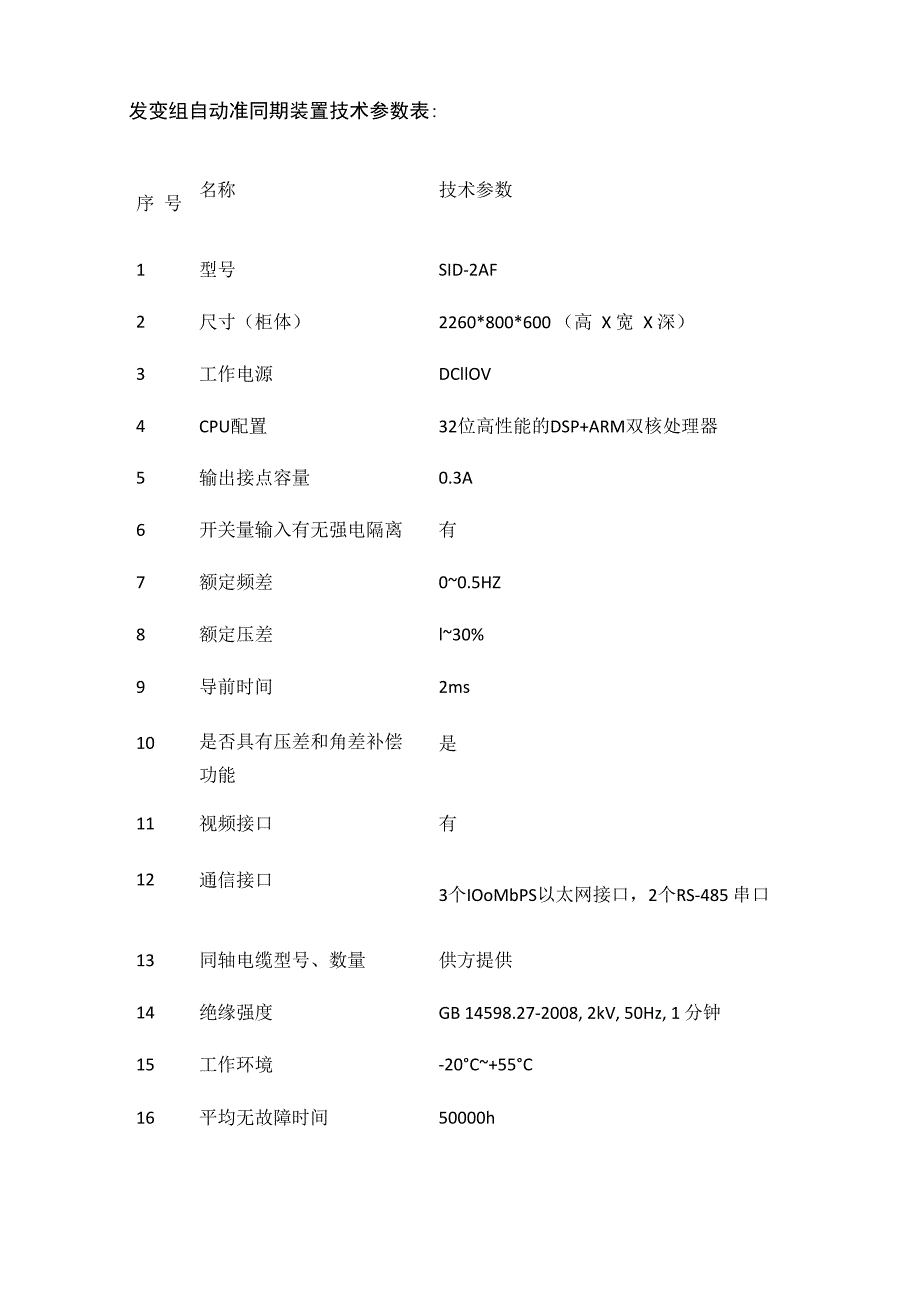

2、获首次出现的并网时 机；确保在零相位差时完成差频并网，快速实现在允许功角及压差值内 的合环并网。机组同期系统中同时还配备了同期检查继电器和 SID-2SL-A型微机多功能同步表，主要用于手动同期回路中。750KV线路所采用的同期方式为:待并侧电压选取主变高压侧电压互感 器的二次电压，根据同期点的不同，选取与之对应的母线、线路电压互 感器的二次电压进行比较同期。发变组自动准同期装置技术参数表:序 号名称技术参数1型号SID-2AF2尺寸（柜体）2260*800*600 （高 X 宽 X 深）3工作电源DCllOV4CPU配置32位高性能的DSP+ARM双核处理器5输出接点容量0.3A6开关量输入
3、有无强电隔离有7额定频差00.5HZ8额定压差l30%9导前时间2ms10是否具有压差和角差补偿 功能是11视频接口有12通信接口3个IOoMbPS以太网接口，2个RS-485 串口13同轴电缆型号、数量供方提供14绝缘强度GB 14598.27-2008, 2kV, 50Hz, 1 分钟15工作环境-20C+55C16平均无故障时间50000h17重量（柜体）300KG2 .编写依据2.1 火力发电建设工程启动试运及验收规程DL/T5437-20092.2 继电保护及电网安全自动装置检验规程DL/T995-20062.3 火力发电建设工程机组调试质量验收与评价规程DL/T5295-20132
4、.4 火电工程达标投产验收规程DL/T 5277-20122.5 电气装置安装工程电气设备交接试验标准GB50150 - 20062.6 国家标准继电保护及安全自动装置技术规程GB14285-20062.7 电力系统继电保护柜、屏通用技术条件DLA720-20002.8 网、省电力公司颁发的继电保护反措要点实施细则2.9 75OkV电力系统继电保护技术导则DL/T886-20122.10 电力安全工作规程发电厂和变电站电气部分GB26860-20112.11 电力建设安全工作规程（火力发电厂部分）DL5009.120142.12 防止电力生产重大事故的二十五项重点要求国电发2000 589号2
5、.13 河北省电力勘测设计研究院图纸、电气系统设计说明、技术协议、 设备制造厂家有关技术说明和调试大纲。3 .调试目的通过对同期系统进行全面测试，验证同期装置自动识别并列点断路器并 网性质的功能，在差频并网时保证决不遗漏地捕捉到第一次出现的并网 时机，并精确地在相角差为零时完成无冲击并网，避免发变组及电网遭 受较大的电气冲击。4 .调试应具备的条件4.1 自动准同期装置已安装结束并确定无缺损,装置的单体试验已完成, 试验结果正确，满足安全并网要求；4.2 同期系统的相关二次设备（如继电器、同步表等）均已校验完毕；4.3 电子设备间（室）的照明、通风、空调、消防、通讯系统已完工并 能正常使用；4
6、.4 断路器本体试验结束，断路器合闸时间已测定完毕；4.5 同期系统中的DCS控制逻辑已经讨论批准，并已设定好。4.6 准备工作：完成所有外部电缆连接5 .调试项目及调试工艺5.1 调试项目5.1.1 审核图纸和检查安措；5.1.2 安装接线检查;5.1.3 核对定值;5.1.4 联锁. 动作、报警信号 整组传动试验。5.2 调试工艺5.2.1 装置外观及结构检查5.2.2 保护装置外表无损，所有标志应正确、齐全。5.2.4 端子排、连片、电源插头位置安装正确，质量良好，数量及安装 位置与图纸相符，无接触不良、松动、断裂现象。5.2.5 金属结构件装配牢固，配合良好，无松动。屏上的开关、按扭和
7、 其他控制部件应灵活、可靠。5.2.6 各插件应插、拔灵活，接触面光洁无损，各插件与插座之间定位 良好。印刷电路无机械损伤或变形，所有元件的焊接牢固，无虚焊，质 量良好。各插件上的集成电路芯片应插紧，芯片插入的方向正确。5.2.7 屏上所有导线截面符合规定，连线压接可靠，标号齐全，字迹清 楚。5.2.8 接地线应用铜螺钉压紧，接触要牢固，屏板应与发电厂的地网相 连。5.2.9 绝缘检查准备工作在进行本项检查前，应在屏内端子排处将所有外引线全部断开，装置的 逆变电源开关开启，交、直流电源断开。测量屏内各回路之间及各回路对地的绝缘。在屏上端子排处分别短接交流电源端子、电流回路端子、电压回路端子,
8、用IOOOV摇表轮流测量以上各组对地的绝缘，要求：绝缘电阻 10 M o用1000V摇表测量全部交流回路对直流回路之间的绝缘，要求：绝缘 电阻10 Mo5.2.10 电源检查 检查电源的自启动性能合上直流电源插件上的电源开关，试验直流电源由零缓慢调至80%额 定值，此时该插件的电源指示灯（如：+5V , +15V , -15V , +24V ） 应亮。然后，断、合一次直流电源开关，上述灯应亮。检查工作电压值及其稳定性。直流电压分别在80%、100%, 115%额定值下，用万用表测量各级电 压。并且在80%、100%. 115%额定值时，各级电压应保持稳定。要 求：+5V5% , +15V5%
9、, 24V10%o5.2.11 告警信号回路检查人为启动各种告警信号，装置相应的信号灯应点亮，按复归按钮时，信 号应能复归。5.2.12 检查模数变换系统5.2.13 检查零点漂移装置上电5分钟后进行零漂检查。将接入装置的交流电压回路断开、交 流电流回路短接，使进装置的各交流端子均开路，检查各通道采样值。装置二次额定电流为5A时，电流零漂值均在+0.2之内；装置二次额定电流为IA时，电流零漂值均在+0.1之内,电压零漂值均在+0.3之内。5214检查各电压、电流的平衡度将装置各电压回路的输入端子同极性并联起来，输入57V工频电压， 检查电压采样值，要求误差在2%内。将装置各回路电流端子顺极性串
10、联起来，输入额定电流，检查电流采样 值，要求误差在2%内。5.2.15 检查各电压、电流通道的线形度调整电压分别为30、20V ,电流分别为5、0.5A ,检查电压、电流通道 的采样值，要求误差在2%内。5.2.16 二次回路接线检查电流二次回路接线检查电缆为电流回路专用，未与直流回路混用；接线符合设计图纸要求，二 次极性接法正确；线芯接线紧固，套管标识清晰准确；二次中性点可靠 在就地汇控柜接地；电缆屏蔽层两端均可靠接地。电压二次回路接线检查 电缆为电压回路专用，未与直流回路混用；接线符合设计图纸要求，二 次极性接法正确；线芯接线紧固，套管标识清晰准确；二次中性点可靠 仅在控制室一点接地；电缆
11、屏蔽层两端均可靠接地。控制、信号二次回路接线检查电缆为直流回路专用，未与交流回路混用；接线符合设计图纸要求，接 线正确；线芯接线紧固，套管标识清晰准确；电缆屏蔽层两端均可靠接 地；送至保护屏的第一跳闸回路和第二跳闸回路的电缆应分别独立。同期系统二次回路接线经核对与设计图纸必须一致，接线必须符合要求。 开关远方控制回路操作必须正确。5.2.17 定值检查检查定值输入功能模拟量整定值测试检查装置的动作值及动作情况，比较其与整定值误差情况，要求稳态量 误差范围在5%内，突变量误差范围在30%内。5.2.18 整组试验模拟试验 将同期系统的回路恢复为运行方式； 在系统侧加入稳定的IOOV 50Hz的交
12、流电压，在待并侧输入电压采用 微机继电保护测试仪产生的可变频率的电压信号模拟待并发电机电压； 改变待并侧电压的数值及频率，检查同期系统送至励磁调节器的升、降 压信号及送至热控系统的升、降速的信号均正确；按机组正常并网方式，进行主变高压侧断路器手动准同期模拟合闸试验, 测录波形，确认发电机同期的正确性。按机组正常并网方式，利用自动准同期装置进行主变高压侧断路器同期 模拟合闸试验，测录波形，确认发电机同期的正确性。试验目标所有保护压板投退正常，动作出口正确，DCS信号正确，故障录波启动 正确。连锁动作正确。投入运行前的检查检查装置时钟正确，整定值与定值通知单相符，屏上各开关处于运行位 置，装置无异
13、常。以上所有试验结束后，拆除所有试验接线，试验时临时退出的保护重新 投入，临时变更的定值恢复正常定值。6 .质量标准6.2 试验数据应符合设计要求和技术标准的规定。6.3 同期屏各种端子紧固必须可靠，无遗漏。6.4 同期控制装置运行正常。6.5 同期控制装置动作无异常，无拒动现象。6.6 各电气元件、电缆，无过热过载现象。6.7 系统应满足各种设计工况下的手动/自动并网操作要求。7 .危险点分析和预控措施通过对单体调试和分系统调试过程中存在的危险源进行风险评价，确定 了以下几个重要的危险点，并提出相应的预防措施进行风险控制：调试安全风险控制计划1、编码：编制日期：2016年09月25日版本：A
14、2、工程项目：神华国华宁东发电厂二期2660MW 扩建工程机组号：#33、施工项目： 同期系统调试序号危险点拟采取安全技风控责描述术措施险制任等单级位/人确认方法时机班组部项主 贝门目任部人1二次回L使用兆欧XSP路检查表测二次回路测绝缘，绝缘,应有两防止人人担任。身触电2.测量用的措施导线应绝缘良 好,端部应有 绝缘套。3 .测量绝缘 时,应验明回 路确无电压， 并无人工作。4 .工作人员、 兆欧表的位置 要合适,导线 长度适宜,并 与带电保护屏,保持安全 距离。2装置试 验,防止 人身触 电措施1 .接引电源 时，试验电 源的容量及电 压等级要符合 要求。2 .验设备与 电源之间要有 空气开关隔 离，熔断容量 要合适,不要 选择过大。3 .电源线要 绝缘良好， 端部接有插 头；接引电源 时，要带绝 缘手套；使用 的工具要有绝 缘套。4 .二次回路 通电试验前， 应第二人检查 无误,回路上 确无人
