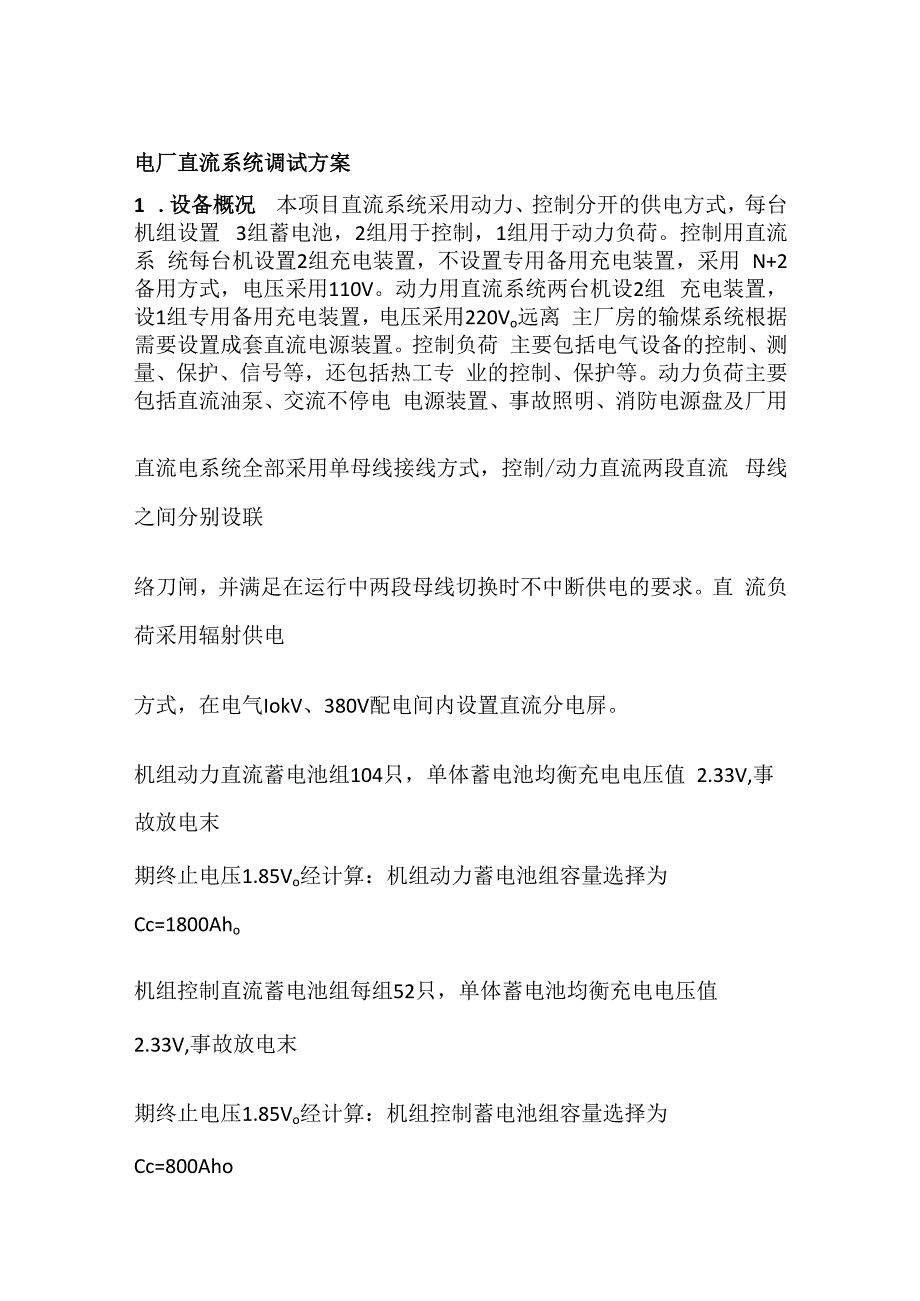

1、电厂直流系统调试方案1 .设备概况 本项目直流系统采用动力、控制分开的供电方式，每台机组设置 3组蓄电池，2组用于控制，1组用于动力负荷。控制用直流系 统每台机设置2组充电装置，不设置专用备用充电装置，采用 N+2备用方式，电压采用110V。动力用直流系统两台机设2组 充电装置，设1组专用备用充电装置，电压采用220Vo远离 主厂房的输煤系统根据需要设置成套直流电源装置。控制负荷 主要包括电气设备的控制、测量、保护、信号等，还包括热工专 业的控制、保护等。动力负荷主要包括直流油泵、交流不停电 电源装置、事故照明、消防电源盘及厂用直流电系统全部采用单母线接线方式，控制/动力直流两段直流 母线之间

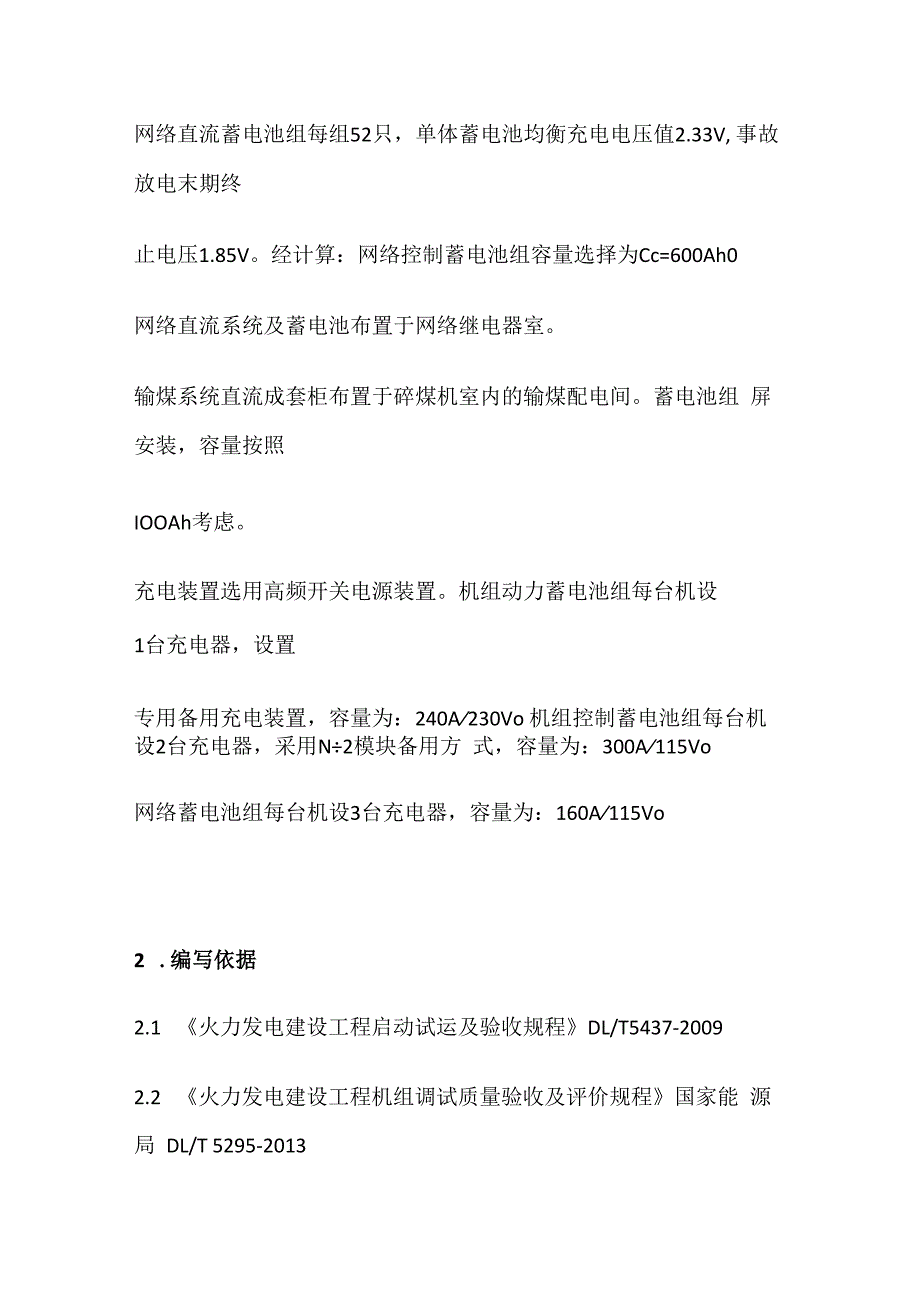

2、分别设联络刀闸，并满足在运行中两段母线切换时不中断供电的要求。直 流负荷采用辐射供电方式，在电气IokV、380V配电间内设置直流分电屏。机组动力直流蓄电池组104只，单体蓄电池均衡充电电压值 2.33V,事故放电末期终止电压1.85Vo经计算：机组动力蓄电池组容量选择为Cc=1800Aho机组控制直流蓄电池组每组52只，单体蓄电池均衡充电电压值2.33V,事故放电末期终止电压1.85Vo经计算：机组控制蓄电池组容量选择为Cc=800Aho网络直流蓄电池组每组52只，单体蓄电池均衡充电电压值2.33V, 事故放电末期终止电压1.85V。经计算：网络控制蓄电池组容量选择为Cc=600Ah0网络直

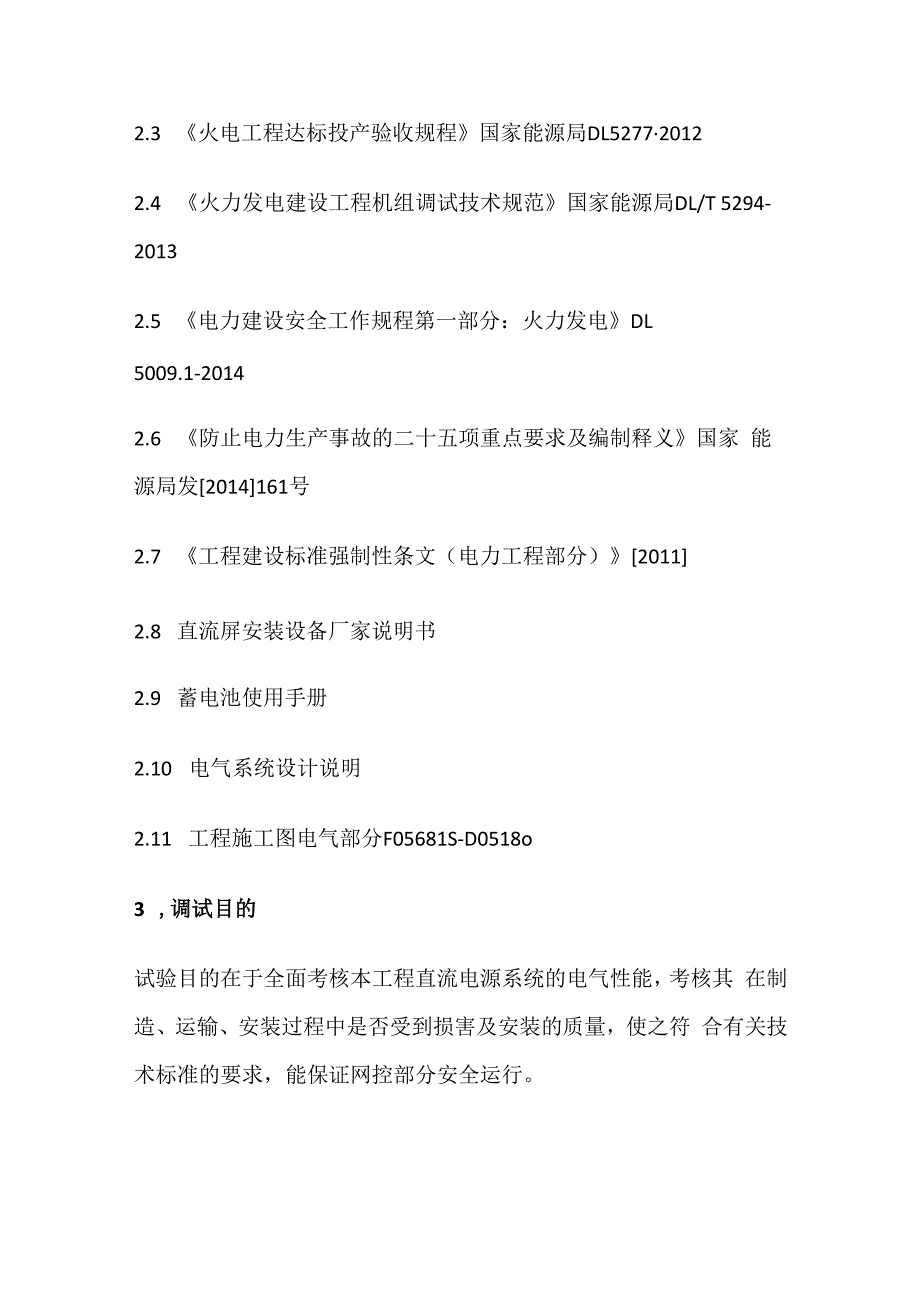

3、流系统及蓄电池布置于网络继电器室。输煤系统直流成套柜布置于碎煤机室内的输煤配电间。蓄电池组 屏安装，容量按照IOOAh考虑。充电装置选用高频开关电源装置。机组动力蓄电池组每台机设1台充电器，设置专用备用充电装置，容量为：240A230Vo 机组控制蓄电池组每台机设2台充电器，采用N2模块备用方 式，容量为：300A115Vo网络蓄电池组每台机设3台充电器，容量为：160A115Vo2 .编写依据2.1 火力发电建设工程启动试运及验收规程DL/T5437-20092.2 火力发电建设工程机组调试质量验收及评价规程国家能 源局 DL/T 5295-20132.3 火电工程达标投产验收规程国家能源局
4、DL527720122.4 火力发电建设工程机组调试技术规范国家能源局DL/T 5294-20132.5 电力建设安全工作规程第一部分：火力发电DL5009.1-20142.6 防止电力生产事故的二十五项重点要求及编制释义国家 能源局发2014161号2.7 工程建设标准强制性条文（电力工程部分）20112.8 直流屏安装设备厂家说明书2.9 蓄电池使用手册2.10 电气系统设计说明2.11 工程施工图电气部分F05681S-D0518o3 ,调试目的试验目的在于全面考核本工程直流电源系统的电气性能，考核其 在制造、运输、安装过程中是否受到损害及安装的质量，使之符 合有关技术标准的要求，能保证
5、网控部分安全运行。4 .调试前应具备的条件及要求4.1 直流系统的有关设备安装完毕。4.2 各设备之间的联络线及控制、信号回路接线已全部完成，并 经检查无误。4.3 直流系统具备送临时工作电源的条件。4.4 保护室范围内的喷淋装置已投用，并备足足够的消防器材。4.5 应保证重点部位的疏散通道畅通无杂物放置。5 ,调试期间主要工作内容5.1 电源柜及智能高频开关电源模块检查5.2 集中监控装置检查5.3 直流绝缘监测装置检查5.4 馈线柜及输出检查6 ,系统调试作业程序6.1 一般性检查6.1.1 外观检查柜体应无明显划痕及变形，柜内插件和零部件应无缺漏，铭牌标 志完整且与设计要求相符。6.1.
6、2 操作机构检查各操作机构应灵活、可靠、接触良好。6.1.3 检查交、直流母线固定可靠并测母线绝缘。6.1.4 检查设备所有外部接线正确，符合设计要求。并用500V摇 表分别检测线间及线对地绝缘合格（0.5MQ）。6.2 电源柜及智能高频开关电源模块检查621断开所有交、直流开关后，送入交流临时工作电源，检查 输入电源合格，检查交流电源输入的电压、电流等状态量显示正 确。622合上交流开关送入交流输入电源，交流电源指示红灯亮。 依次合电源模块面板上的空气开关和启动按钮，启动各模块。约 5秒钟，电源模块面板上的工作指示红灯亮，电源模块工作，从 其显示器检查充电机的输入、输出电压电流及工作状态，并
7、调整 其指示及限制。6.2.1 通过修改定值的方法模拟检查输入及输出的欠压、过压故 障报警，通过摘除二次线的方法模拟输入失电、缺相等故障报警。6.2.2 检查盘柜及监控单元各表记指示正确。6.3 集中监控装置检查631将直流送入母线后，开启监控装置，检查参数设定符合要 求。6.3.1 交流配电监视功能检查检查输入的电压、电流等指示正确，检查失电、缺相等故障报警。检查母线电压、电流，蓄电池电压电流等指示正确，检查重要回 路（带开关反馈、熔丝熔断等）的状态指示正确。依次检查模块 地址编码的正确性。6.3.4 检查直流绝缘监测装置来的故障报警等信号正确，信号输 出正确。635检查充电模块监控包括遥控
8、充电模块的开/关机、及均/浮冲功能，调整充电模块的 输出电压。监测充电模块的输出电压电流指示及工作状态，6.3.6 电池管理试验手动定时均冲，及自动均冲等充电功能正确。检查电池状态 量指示正确，修改定值进行过压、欠压报警试验。6.4 检查直流绝缘监测装置功能正确。模拟在母线和各支路加入20K的接地电阻，检测直流绝缘监测装 置动作正确，报警信息与接入支路对应，测量电阻正确。6.5 馈线柜及输出检查。依次合各负荷输出小开关，检查各路输出正确、指示正确，检查 电压异常、熔丝断及开关脱扣等报警，在监控模块检查开关分合 状态。6.6 蓄电池充电、放电检查。检查电池安装连接正确后，对蓄电池组进行初充电，采
9、用均冲方 式，每节电池均冲电压为2.33V。如要对电池进行IO0%深度放电 测试，放电前必须均充72小时，小于100%深度放电测试，放电 前均充48小时即可。在对电池组进行初充电结束后，电池组需散热8小时才能进行放 电容量测试。连接好放电回路,放电的环境温度应尽量达到25, 如温度高于或低于25,放电数据须依照电池说明书内的放电 电流修正数值进行修正。如放电的容量达到厂家数据指示的90%, 电池容量合格。6.7 调试注意事项6.7.1 试验有关人员，必须认真学习试验方案及有关措施，并熟 知措施中规定的试验方法、步骤及安全注意事项。6.7.2 凡参加试验的人员，必须根据分工，做好试验前的各项检
10、查工作，确保无误。6.7.3 试验前测量回路电压，以确保无系统反馈电压存在；检查 蓄电池组和附件是否有物理损坏。6.7.4 试验中主设备应设专人监护。6.7.5 试验结束后，应及时切断电源解决有关试验的临时接线。7 .组织分工7.7 运行单位7.7.1 负责系统、设备试验、启动和运行的操作；7.7.2 负责系统、设备巡查，和相关参数的记录工作；7.8 施工单位7.8.1 负责系统调试过程中系统设备的检查、维护、消缺工作；7.8.2 负责现场安全保卫、消防救护和对隔离区的监管看护工作;7.8.3 参加分系统调试前后检查、验收工作。7.9 调试单位7.9.1 负责分系统调试工作的指挥；7.9.2
11、参加分系统调试前后检查、验收工作；7.9.3 负责分系统调试工作的总结和调试报告的编写。7.10 总承包单位7.10.1 负责分系统调试期间相应的协调工作;7.10.2 联系设备厂家提供技术指导。8 .直流系统调试的危险源分析8.7 带电作业引起的触电8.8 误合开关引起人身设备安全8.9 装置设备绝缘不良8.10 落物坠落与盖板的铺盖不全9 ,直流系统调试的安全控制和管理9.7 凡参加的试验人员，必须根据各自的分工，作好试验前的检 查和准备工作，明确危险源及其控制措施。9.8 调试人员在直接用手接触线路或电气设备进行作业之前必 须用试电笔测试，确认电源已断后方可操作，以防止触电事故的 发生。
12、9.9 调试人员在断电工作时，电源开关处应挂有警告牌，以防有 人误合电源。工作完毕经调试人员同意后方可通电，同时设备通 电前就地一定有人监视，用对讲机确认通电。9.10 注意电源电压及输入电压应满足设备工作要求。9.11 现场照明不充足，通道不畅，工作场所缺乏必要防护装置时, 调试人员应暂停调试工作，以防止落物、坠落等事故的发生。9.12 作好防火、防盗和安全保卫工作。9.13 不准带电拔、插各插件，因工作需要拔、插及触摸插件时, 应作好防静电措施，以免损坏插件。9.14 严格执行安规的规定。10 .现场管理安全措施10.7 严格遵守现场规章制度，不得随意乱动与调试工作无关的设 备及系统。10
13、.8 调试人员进入现场必须穿工作服，戴安全帽，带电作业时还 应穿绝缘性能好的鞋。10.9 试验人员必须认真学习调试措施和试验方案，并熟悉措施中 规定的试验方法、步骤和安全注意事项。10.10 试验前测量回路电压，以确保无系统反馈电压存在；检查蓄 电池组和附件是否有物理损坏。10.6 试验中主设备应设专人监护10.7 试验结束后，应及时切断电源解决有关试验的临时接线。10.8 设备送电前仔细检查绝缘IL环境保护措施11.1 本项目可能有造成不良环境因素：杜绝可能造成不良环境的 因素。11.2 调试过程中，产生的废弃物要及时通知相关人员清理，对环 境有污染时，要交给相关部门回收或作无害化处理。11
