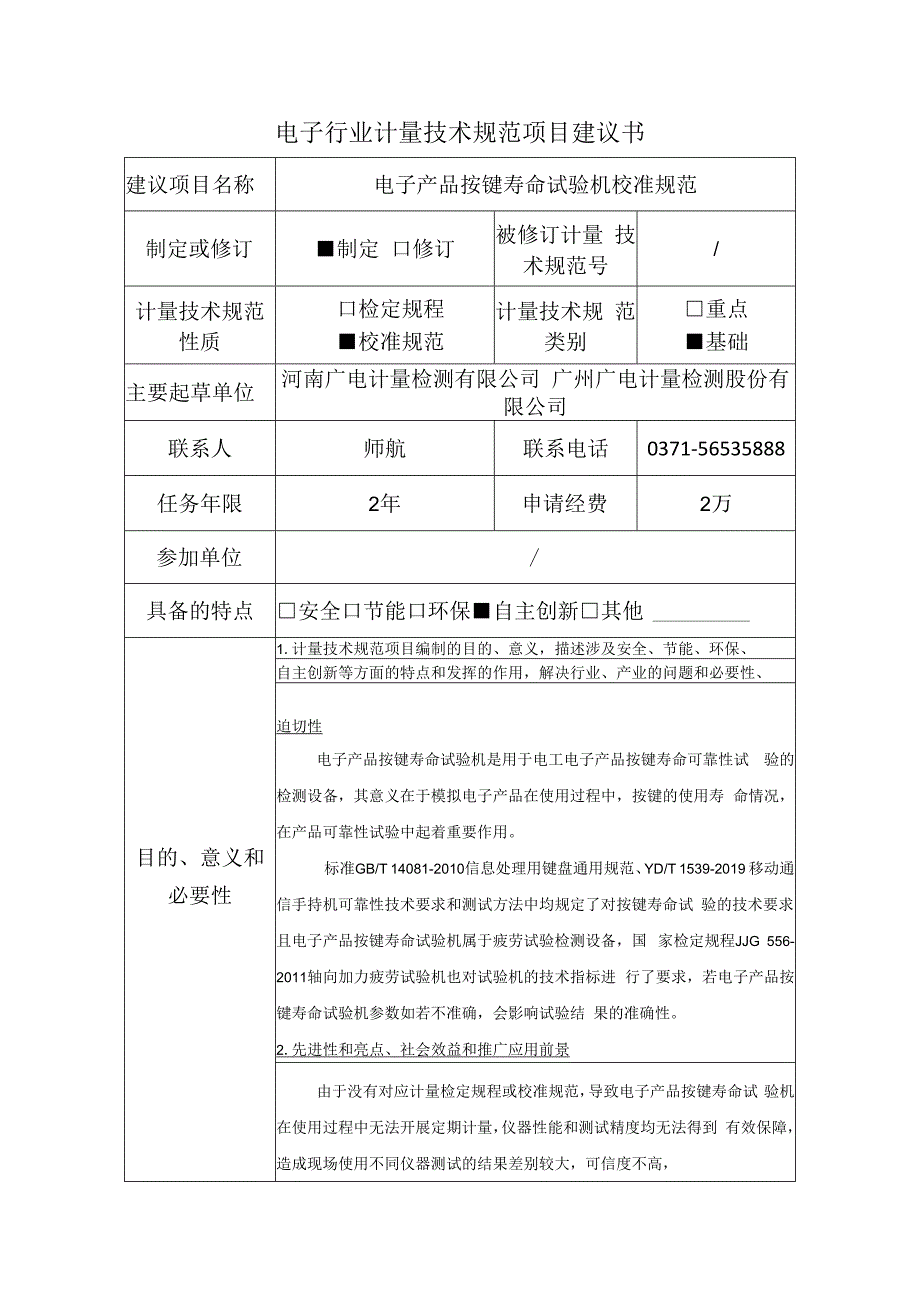

1、电子行业计量技术规范项目建议书建议项目名称电子产品按键寿命试验机校准规范制定或修订制定 口修订被修订计量 技术规范号/计量技术规范 性质口检定规程校准规范计量技术规 范类别重点基础主要起草单位河南广电计量检测有限公司 广州广电计量检测股份有限公司联系人师航联系电话0371-56535888任务年限2年申请经费2万参加单位/具备的特点安全口节能口环保自主创新其他1.计量技术规范项目编制的目的、意义，描述涉及安全、节能、环保、自主创新等方面的特点和发挥的作用，解决行业、产业的问题和必要性、目的、意义和 必要性迫切性电子产品按键寿命试验机是用于电工电子产品按键寿命可靠性试 验的检测设备，其意义在于模
2、拟电子产品在使用过程中，按键的使用寿 命情况，在产品可靠性试验中起着重要作用。标准GB/T 14081-2010信息处理用键盘通用规范、YD/T 1539-2019 移动通信手持机可靠性技术要求和测试方法中均规定了对按键寿命试 验的技术要求。且电子产品按键寿命试验机属于疲劳试验检测设备，国 家检定规程JJG 556-2011轴向加力疲劳试验机也对试验机的技术指标进 行了要求，若电子产品按键寿命试验机参数如若不准确，会影响试验结 果的准确性。2.先进性和亮点、社会效益和推广应用前景由于没有对应计量检定规程或校准规范，导致电子产品按键寿命试 验机在使用过程中无法开展定期计量，仪器性能和测试精度均无

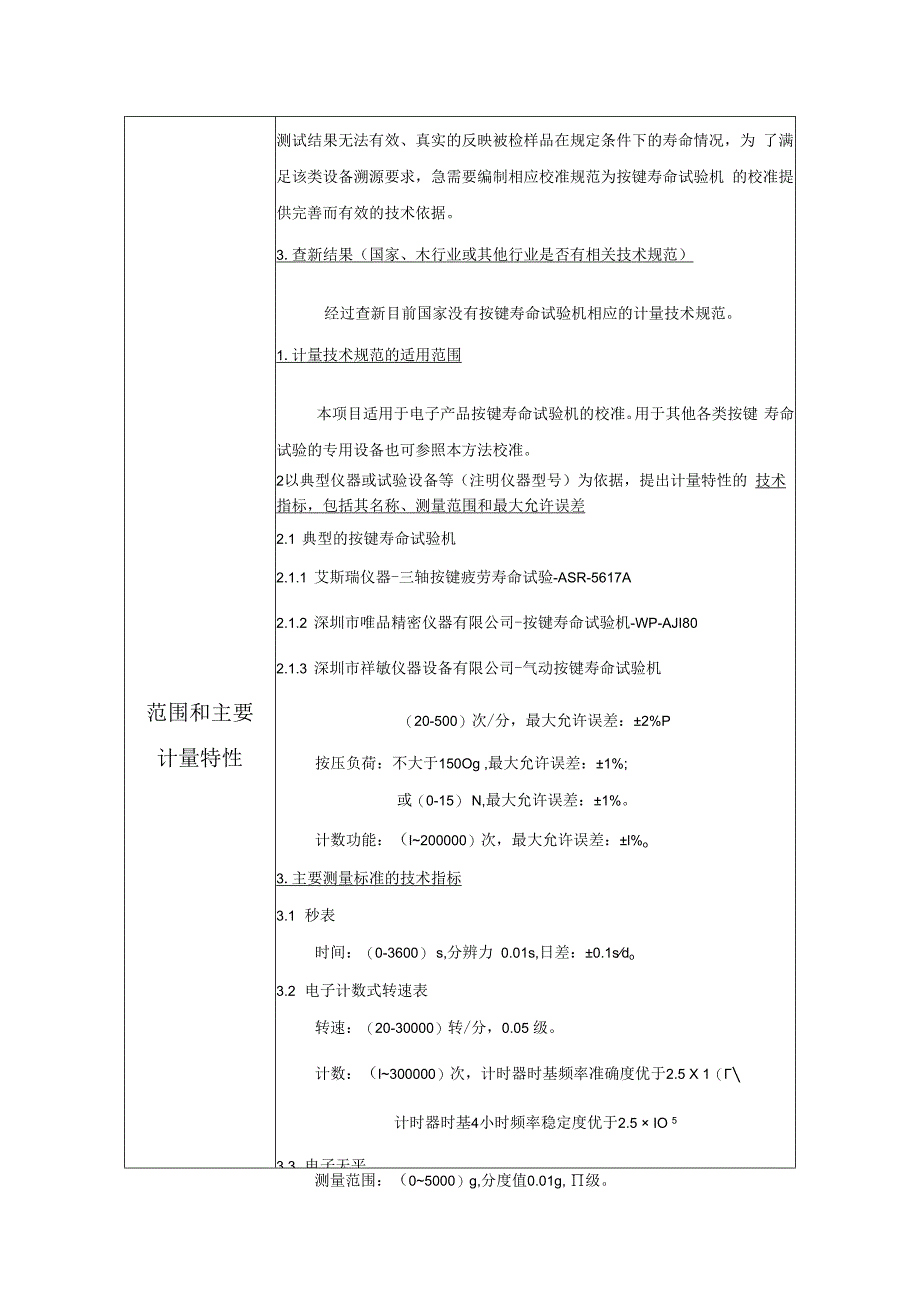

3、法得到 有效保障，造成现场使用不同仪器测试的结果差别较大，可信度不高，测试结果无法有效、真实的反映被检样品在规定条件下的寿命情况，为 了满足该类设备溯源要求，急需要编制相应校准规范为按键寿命试验机 的校准提供完善而有效的技术依据。3.查新结果（国家、木行业或其他行业是否有相关技术规范）经过查新目前国家没有按键寿命试验机相应的计量技术规范。1.计量技术规范的适用范围本项目适用于电子产品按键寿命试验机的校准。用于其他各类按键 寿命试验的专用设备也可参照本方法校准。2以典型仪器或试验设备等（注明仪器型号）为依据，提出计量特性的 技术指标，包括其名称、测量范围和最大允许误差2.1 典型的按键寿命试验机
4、2.1.1 艾斯瑞仪器-三轴按键疲劳寿命试验-ASR-5617A2.1.2 深圳市唯品精密仪器有限公司-按键寿命试验机-WP-AJI802.1.3 深圳市祥敏仪器设备有限公司-气动按键寿命试验机2.1 . 4东莞市高鑫检测设备有限公司-手机按键寿命试验机-GX-5611-52.2 主要计量特性试验频率：（120）次/分，最大允许误差：1次/分。范围和主要（20-500）次/分，最大允许误差：2%P计量特性按压负荷：不大于150Og ,最大允许误差：1%;或（0-15） N,最大允许误差：1%。计数功能：（l200000）次，最大允许误差：l%o3.主要测量标准的技术指标3.1 秒表时间：（0-

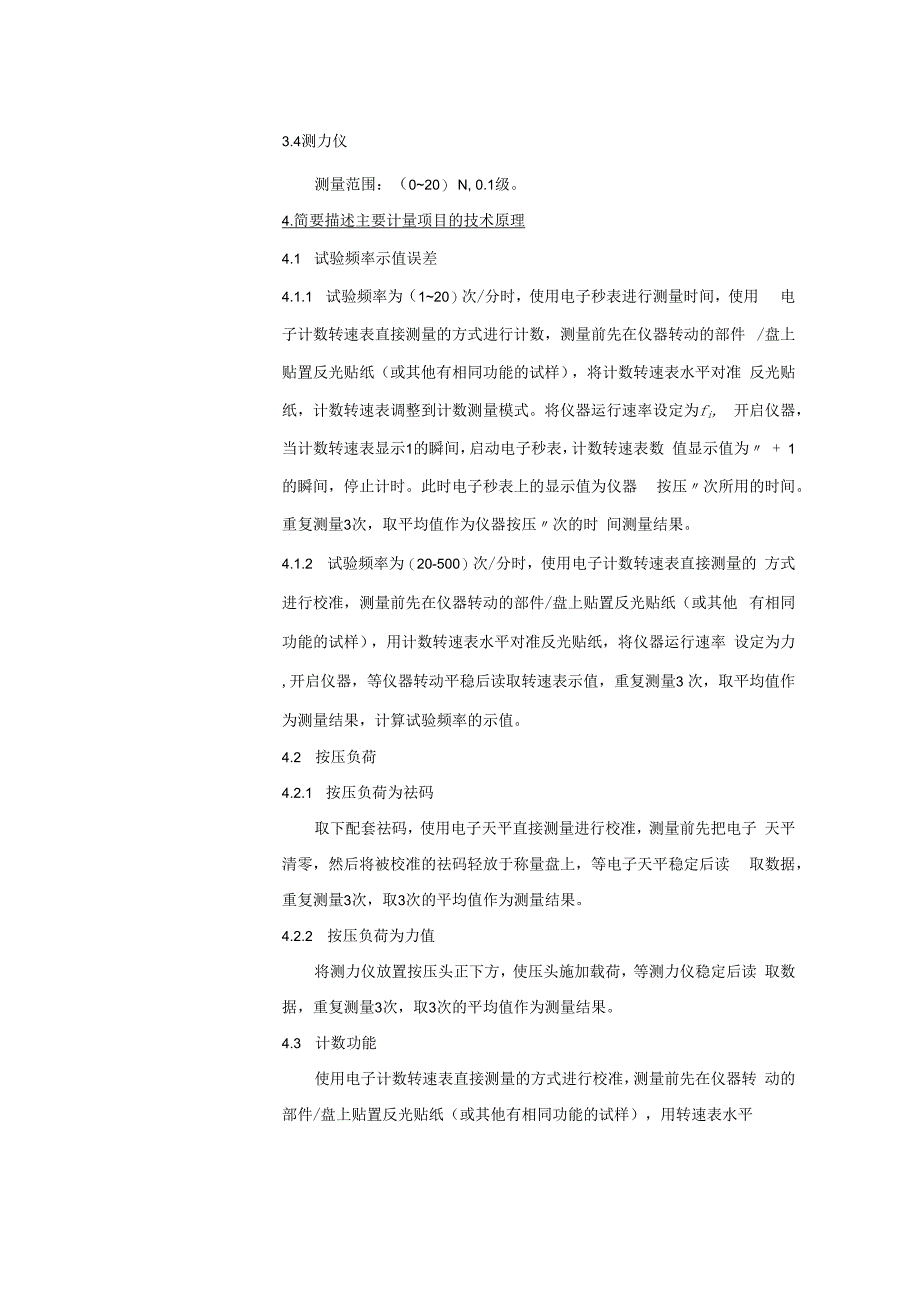

5、3600） s,分辨力 0.01s,日差：0.1sdo3.2 电子计数式转速表转速：（20-30000）转/分，0.05 级。计数：（l300000）次，计时器时基频率准确度优于2.5 X 1（计时器时基4小时频率稳定度优于2.5 IO 53.3 电子天平测量范围：（05000）g,分度值0.01g, 级。3.4测力仪测量范围：（020） N, 0.1级。4.简要描述主要计量项目的技术原理4.1 试验频率示值误差4.1.1 试验频率为（120）次/分时，使用电子秒表进行测量时间，使用 电子计数转速表直接测量的方式进行计数，测量前先在仪器转动的部件 /盘上贴置反光贴纸（或其他有相同功能的试样），
6、将计数转速表水平对准 反光贴纸，计数转速表调整到计数测量模式。将仪器运行速率设定为fi, 开启仪器，当计数转速表显示1的瞬间，启动电子秒表，计数转速表数 值显示值为 + 1的瞬间，停止计时。此时电子秒表上的显示值为仪器 按压次所用的时间。重复测量3次，取平均值作为仪器按压次的时 间测量结果。4.1.2 试验频率为（20-500）次/分时，使用电子计数转速表直接测量的 方式进行校准，测量前先在仪器转动的部件/盘上贴置反光贴纸（或其他 有相同功能的试样），用计数转速表水平对准反光贴纸，将仪器运行速率 设定为力,开启仪器，等仪器转动平稳后读取转速表示值，重复测量3 次，取平均值作为测量结果，计算试验
7、频率的示值。4.2 按压负荷4.2.1 按压负荷为祛码取下配套祛码，使用电子天平直接测量进行校准，测量前先把电子 天平清零，然后将被校准的祛码轻放于称量盘上，等电子天平稳定后读 取数据，重复测量3次，取3次的平均值作为测量结果。4.2.2 按压负荷为力值将测力仪放置按压头正下方，使压头施加载荷，等测力仪稳定后读 取数据，重复测量3次，取3次的平均值作为测量结果。4.3 计数功能使用电子计数转速表直接测量的方式进行校准，测量前先在仪器转 动的部件/盘上贴置反光贴纸（或其他有相同功能的试样），用转速表水平对准反光贴纸，将转速表调整到计数测量模式。开启仪器，设定需要校 准的计数值，等计数完成后读取转
8、速表和仪器计数显示值，重复测量3次,取3次的平均值作为测量结果。水平国际先进国内先进国内外情况 简要说明1 .与国内相关技术规范之间的关系本（建议）规范计量特性及技术指标符合GB T 14081-2010信息处 理用键盘通用规范、YD/T 1539-2019移动通信手持机可靠性技术要求和 测试方法、JJG 556-2011轴向加力疲劳试验机的性能和特性，满足以上 标准中按键寿命试验的参数和测量设备的要求。2 .指出是否发现有知识产权的问题，或涉及专利的情况无知识产权问题或涉及专利情况。主要起草单位（签字、章）龙公技术 委员 会（盖公章）部委托 支撑 单位（盖公章）月日月 日月 日填写说明：L表中第2, 3, 8行，请在选定的内容上填写“”的符号。2.填写制定或修订项目中，若选择修订则必须填写被修订计量技术规范号。
