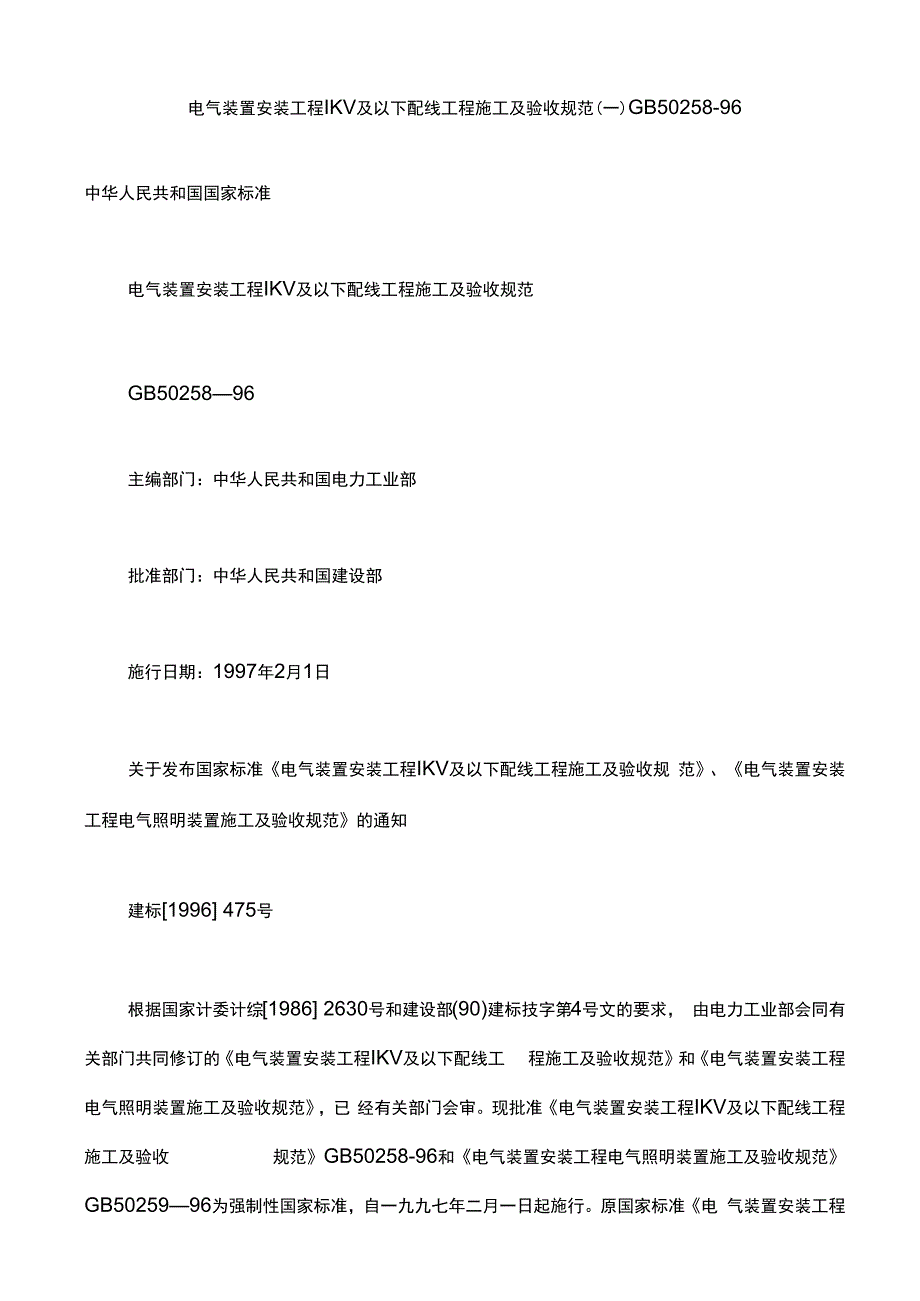

1、电气装置安装工程IKV及以下配线工程施工及验收规范(一)GB50258-96中华人民共和国国家标准电气装置安装工程IKV及以下配线工程施工及验收规范GB5025896主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1997年2月1日关于发布国家标准电气装置安装工程IKV及以下配线工程施工及验收规 范、电气装置安装工程电气照明装置施工及验收规范的通知建标1996 475号根据国家计委计综1986 2630号和建设部(90)建标技字第4号文的要求， 由电力工业部会同有关部门共同修订的电气装置安装工程IKV及以下配线工 程施工及验收规范和电气装置安装工程电气照明装置施工及验

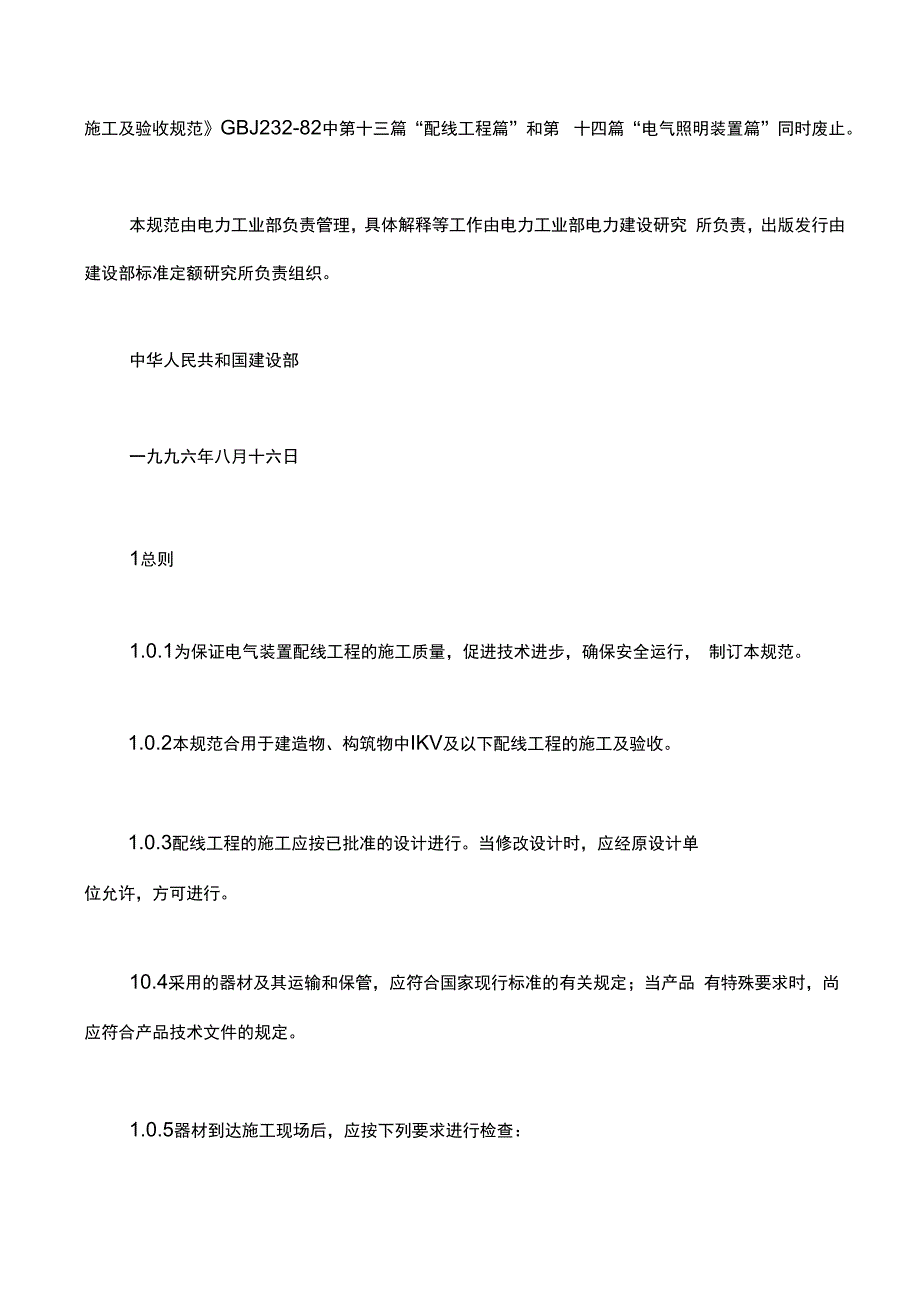

2、收规范，已 经有关部门会审。现批准电气装置安装工程IKV及以下配线工程施工及验收 规范GB50258-96和电气装置安装工程电气照明装置施工及验收规范 GB5025996为强制性国家标准，自一九九七年二月一日起施行。原国家标准电 气装置安装工程施工及验收规范GBJ232-82中第十三篇“配线工程篇”和第 十四篇“电气照明装置篇”同时废止。本规范由电力工业部负责管理，具体解释等工作由电力工业部电力建设研究 所负责，出版发行由建设部标准定额研究所负责组织。中华人民共和国建设部一九九六年八月十六日1总则1.0.1为保证电气装置配线工程的施工质量，促进技术进步，确保安全运行， 制订本规范。1.0.2本

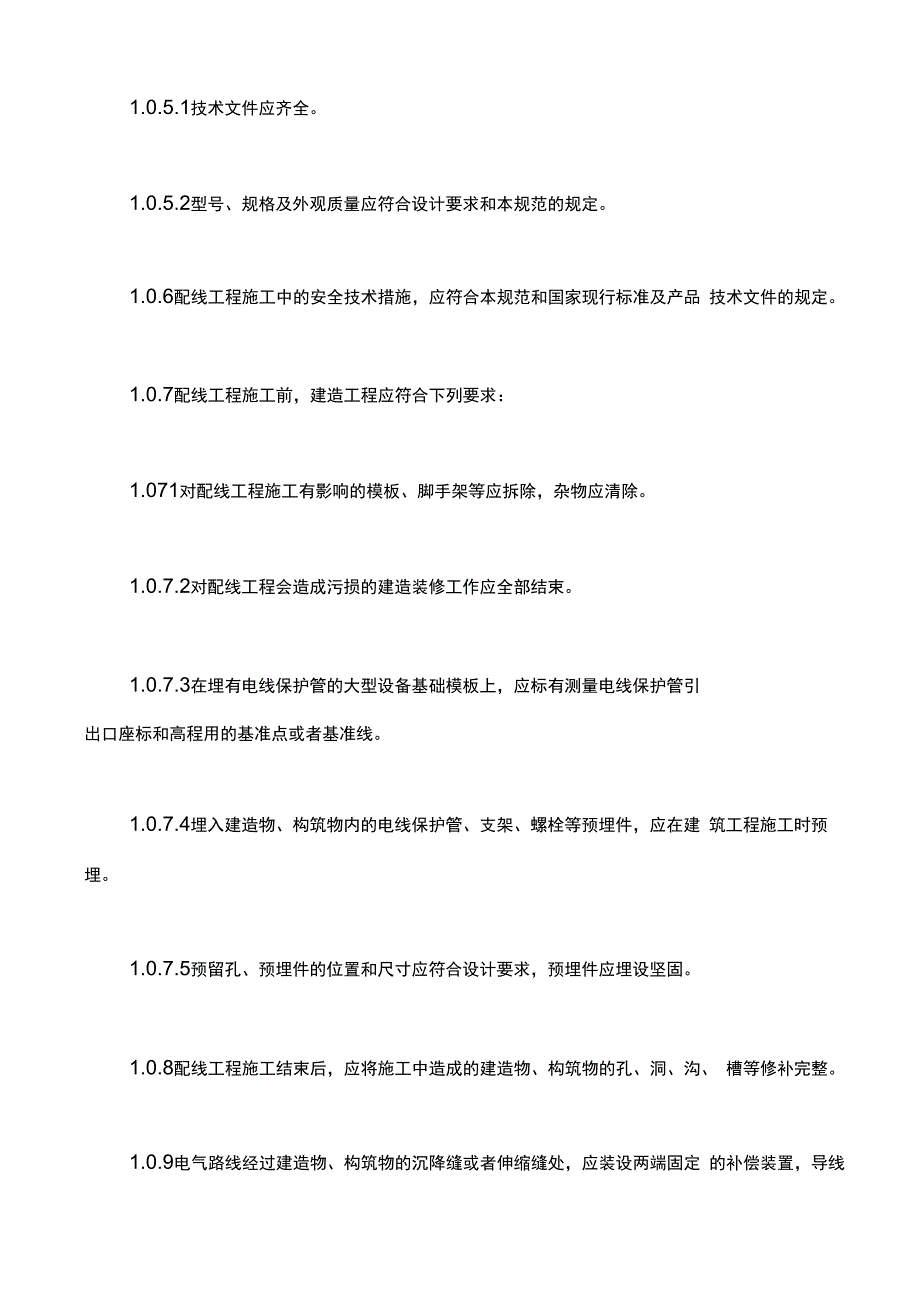

3、规范合用于建造物、构筑物中IKV及以下配线工程的施工及验收。1.0.3配线工程的施工应按已批准的设计进行。当修改设计时，应经原设计单位允许，方可进行。10.4采用的器材及其运输和保管，应符合国家现行标准的有关规定；当产品 有特殊要求时，尚应符合产品技术文件的规定。1.0.5器材到达施工现场后，应按下列要求进行检查：1.0.5.1技术文件应齐全。1.0.5.2型号、规格及外观质量应符合设计要求和本规范的规定。1.0.6配线工程施工中的安全技术措施，应符合本规范和国家现行标准及产品 技术文件的规定。1.0.7配线工程施工前，建造工程应符合下列要求：1.071对配线工程施工有影响的模板、脚手架等应拆
4、除，杂物应清除。1.0.7.2对配线工程会造成污损的建造装修工作应全部结束。1.0.7.3在埋有电线保护管的大型设备基础模板上，应标有测量电线保护管引出口座标和高程用的基准点或者基准线。1.0.7.4埋入建造物、构筑物内的电线保护管、支架、螺栓等预埋件，应在建 筑工程施工时预埋。1.0.7.5预留孔、预埋件的位置和尺寸应符合设计要求，预埋件应埋设坚固。1.0.8配线工程施工结束后，应将施工中造成的建造物、构筑物的孔、洞、沟、 槽等修补完整。1.0.9电气路线经过建造物、构筑物的沉降缝或者伸缩缝处，应装设两端固定 的补偿装置，导线应留有余量。1.0.10电气路线沿发热体表面上敷设时，与发热体表面
5、的距离应符合设计规 定。1.0.11电气路线与管道间的最小距离，应符合本规范附录A的规定。1.0.12配线工程采用的管卡、支架、吊钩、拉环和盒（箱）等黑色金属附件, 均应镀锌或者涂防腐漆。1.0.13配线工程中非带电金属部份的接地和接零应可靠。1.0.14配线工程的施工及验收，除应符合本规范的规定外，尚应符合国家现 行的有关标准规范的规定。2.1 普通规定2配管2.1 普通规定2.1.1 敷设在多尘或者潮湿场所的电线保护管，管口及其各连接处均应密 封。2.1.2 当路线暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。 埋入建造物、构筑物内的电线保护管，与建造物、构筑物表面的距离不应小 于
6、15mmo2.1.3 进入落地式配电箱的电线保护管，罗列应整齐，管口宜高出配电 出面 50 80mmo2.1.4 电线保护管不宜穿过设备或者建造物、构筑物的基础；当必须穿过 时，应采取保护措施。2.1.5 电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的w%o2.1.6 电线保护管的弯曲半径应符合下列规定：2.1.6.1 当路线明配时，弯曲半径不宜小于管外径的6倍；当两个接线盒 间惟独一个弯曲时，其弯曲半径不宜小于管外径的4倍。2.1.6.2 当路线暗配时,弯曲半径不应小于管外径的6倍；当埋设于地下 或者混凝土内时，其弯曲半径不应小于管外径的10倍。2.1.7 当电线保护
7、管遇下列情况之一时，中间应增设接线盒或者拉线盒, 且接线盒或者拉线盒的位置应便于穿线：1.1 7.1管长度每超过30m ,无弯曲。1.2 管长度每超过20m ,有一个弯曲。1.3 管长度每超过15m ,有二个弯曲。1.4 管长度每超过8m ,有三个弯曲。1.5 垂直敷设的电线保护管遇下列情况之一时，应增设固定导线用的拉线盒：1.1.1.1 管内导线截面为50mm2及以下,长度每超过30mo1.1.1.2 管内导线截面为70 95mm2 ,长度每超过20mo1.1.1.3 管内导线截面为120 24Omm2 ,长度每超过18mo2.1.9 水平或者垂直敷设的明配电线保护管，其水平或者垂直安装的允
8、许 偏差为1.5% ,全长偏差不应大于管内径的1 瞰2。2.1.10 在TNS、TNCS系统中，当金属电线保护管、金属盒（箱）、塑料电线保护管、塑料盒（箱）混合使用时，金属电线保护管和金属盒（箱）必须与保护地线（PE线）有可靠的电气连接。建造施工一 电气装置安装工程IKV及以下配2.2钢管敷线工程施工及验收规范GB50258-96设2.2钢管敷设2.2.1 潮湿场所和直埋于地下的电线保护管,应采用厚壁钢管或者防液型可挠金属电线保护管；干燥场所的电线保护管宜采用薄壁钢管或者可挠金属电线保护管。2.2.2 钢管的内壁、外壁均应作防腐处理。当埋设于混凝土内 时，钢管外壁可不作防腐处理；直埋于土层内的
9、钢管外壁应涂两 度沥青；采用镀锌钢管时，锌层剥落处应涂防腐漆。设计有特殊 要求时，应按设计规定进行防腐处理。2.2.3 钢管不应有折扁和裂缝，管内应无铁屑及毛刺，切断口 应平整，管口应光滑。2.2.4 钢管的连接应符合下列要求：2.2.4.1 采用罗纹连接时，管端罗纹长度不应小于管接头长度 的1墩2 ；连接后，其罗纹宜外露2. 3扣。罗纹表面应光滑、无 蝌员。2.2.4.2 采用套管连接时，套管长度宜为管外径的1 53倍， 管与管的对口处应位于套管的中心。套管采用焊接连接时，焊缝 应坚固严密；采用紧定螺钉连接时，螺钉应拧紧；在振动的场所， 紧定螺钉应有防松动措施。224.3镀锌钢管和薄壁钢管应
10、采用罗纹连接或者套管紧定螺钉连接，不应采用熔焊连接。2.2.4.4钢管连接处的管内表面应平整、光滑。2.2.5钢管与盒（箱）或者设备的连接应符合下列要求：2.2.5.1暗配的黑色钢管与盒（箱）连接可采用焊接连接，管 口宜高出盒（箱）内壁3 5mm ,且焊后应补涂防腐漆；明配钢 管或者暗配的镀锌钢管与盒（箱）连接应采用锁紧螺母或者护圈 帽固定，用锁紧螺母固定的管端罗纹宜外露锁紧螺母2 3扣。2.252当钢管与设备直接连接时，应将钢管敷设到设备的接 线盒内。2.2.5.3当钢管与设备间接连接时，对室内干燥场所，钢管端 部宜增设电线保护软管或者可挠金属电线保护管后引入设备的接 线盒内，且钢管管口应包
11、扎密切；对室外或者室内潮湿场所， 钢管端部应增设防水弯头，导线应加套保护软管，经弯成滴水 弧状后再引入设备的接线盒。225.4与设备连接的钢管管口与地面的距离宜大于200mmo2.2.6钢管的接地连接应符合下列要求:2.2.6.1当黑色钢管采用罗纹连接时，连接处的两端应焊接跨 接接地线或者采用专用接地线卡跨接。226.2镀锌钢管或者可挠金属电线保护管的跨接接地线宜采 用专用接地线卡跨接，不应采用熔焊连接。2.2.7安装电器的部位应设置接线盒。2.2.8明配钢管应罗列整齐，固定点间E附均匀，钢管管卡间的最大S巨离应符合表2.2.8的规定；管卡与终端、弯头中点、电气 器具或者盒(箱)边缘的距离宜为
12、150500mm0钢管管卡间的最大距离表 2.2.8敷设方式钢管种类钢管直径(mm)15202532405065以上管卡间最大距离(m)吊架、支架厚壁钢管1.52.02.53.5或者沿墙雪设薄壁钢管1.01.52.0-2.3金属软管敷设2.3.1 钢管与电气设备、器具间的电线保护管宜采用金属软管或 者可挠金属电线保护管；金属软管的长度不宜大于2mo2.3.2 金属软管应敷设在不易受机械损伤的干燥场所，且不应直 埋于地下或者混凝土中。当在潮湿等特殊场所使用金属软管时，应采 用带有非金属护套且附配套连接器件的防液型金属软管，其护套应经过卸然处理。2.3.3 金属软管不应退绞、松散，中间不应有接头；
13、与设备、器 具连接时，应采用专用接头，连接处应密封可靠；防液型金属软管的连接处应密封良好。2.3.4 金属软管的安装应符合下列要求：2.3.4.1 弯曲半径不应小于软管外径的6倍。234.2固定点间距不应大于Im ,管卡与终端、弯头中点的距离官为300mmo2.3.4.3与嵌入式灯具或者类似器具连接的金属软管，其末端的固 定管卡，宜安装在自灯具、器具边缘起沿软管长度的1 m处。2.3.5金属软管应可靠接地，且不得作为电气设备的接地导体。2.4塑料管敷设2.4.1 保护电线用的塑料管及其配件必须由阻燃处理的材料制成, 塑料管夕K应有间距不大于Im的连续阻燃标记创造厂标。2.4.2 塑料管不应敷设
14、在高温和易受机械损伤的场所。2.4.3 塑料管管口应平整、光滑；管与管、管与盒（箱）等器件应采用插入法连接；连接处结合面应涂专用胶合剂，接口应坚固密封,并应符合下列要求：2.4.3.1 管与管之间采用套管连接时，套管长度宜为管外径的15 3倍；管与管的对口处应位于套管的中心。2.432管与器件连接时,插入深度宜为管外径的1.1 1.8倍。2.4.4 硬塑料管沿建造物、构筑物表面敷设时,应按设计规定装 设温度补偿装置。2.4.5 明配硬塑料管在穿过楼板易受机械损伤的地方，应采用钢 管保护，其保护高度距楼板表面的距离不应小于500mmo246直埋于地下或者楼板内的硬塑料管,在露出地面易受机械损伤的
15、一段，应采取保护措施。2.4.7 塑料管直埋于现浇混凝土内，在浇捣混凝土时，应采取防 止塑料管发生机械损伤的措施。2.4.8 塑料管及其配件的敷设、安装和煨弯制作，均应在原材料 规定的允许环境温度下进行，其温度不宜低于一15。&2.4.9 塑料管在砖砌墙体上剔槽敷设时，应采用强度等级不小于 Mlo的水泥砂浆抹面保护，保护层厚度不应小于15mmo2.4.10 明配硬塑料管应罗列整齐，固定点间是附均匀，管卡间最大距离应符合表2410的规定。管卡与终端、转弯中点、电气器具或者盒（箱）边缘的距离为150-500mmo硬塑料管管卡间最大距离(m)表 2.4.10敷设方式管内径(mm)20及以下254050及以上吊架、支架或者沿墙敷i11.01.52.02.4.11 敷设半硬塑料管或者波纹管宜减少弯曲，当直线段长度超 过15m或者直角弯超过三个时,应增设接线盒。3.1 普通规定3配线3.1 普通规定3.1.1 配线所采用的导线型号、规格
