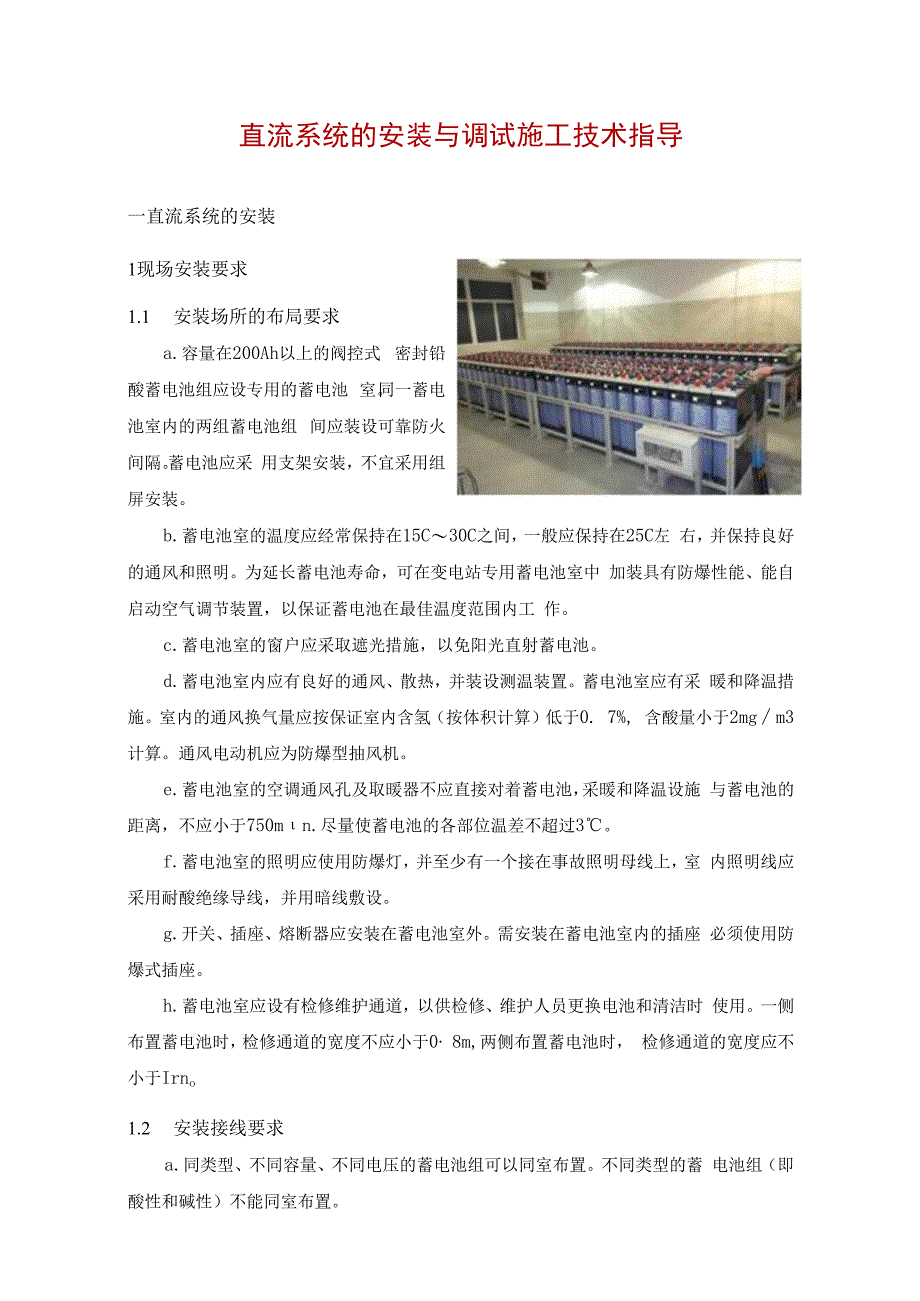

1、直流系统的安装与调试施工技术指导一直流系统的安装1现场安装要求1.1 安装场所的布局要求a.容量在200Ah以上的阀控式 密封铅酸蓄电池组应设专用的蓄电池 室。同一蓄电池室内的两组蓄电池组 间应装设可靠防火间隔。蓄电池应采 用支架安装，不宜采用组屏安装。b.蓄电池室的温度应经常保持在15C30C之间，一般应保持在25C左 右，并保持良好的通风和照明。为延长蓄电池寿命，可在变电站专用蓄电池室中 加装具有防爆性能、能自启动空气调节装置，以保证蓄电池在最佳温度范围内工 作。c.蓄电池室的窗户应采取遮光措施，以免阳光直射蓄电池。d.蓄电池室内应有良好的通风、散热，并装设测温装置。蓄电池室应有采 暖和降
2、温措施。室内的通风换气量应按保证室内含氢（按体积计算）低于0. 7%, 含酸量小于2mgm3计算。通风电动机应为防爆型抽风机。e.蓄电池室的空调通风孔及取暖器不应直接对着蓄电池，采暖和降温设施 与蓄电池的距离，不应小于750mn.尽量使蓄电池的各部位温差不超过3。f.蓄电池室的照明应使用防爆灯，并至少有一个接在事故照明母线上，室 内照明线应采用耐酸绝缘导线，并用暗线敷设。g.开关、插座、熔断器应安装在蓄电池室外。需安装在蓄电池室内的插座 必须使用防爆式插座。h.蓄电池室应设有检修维护通道，以供检修、维护人员更换电池和清洁时 使用。一侧布置蓄电池时，检修通道的宽度不应小于0 8m,两侧布置蓄电池

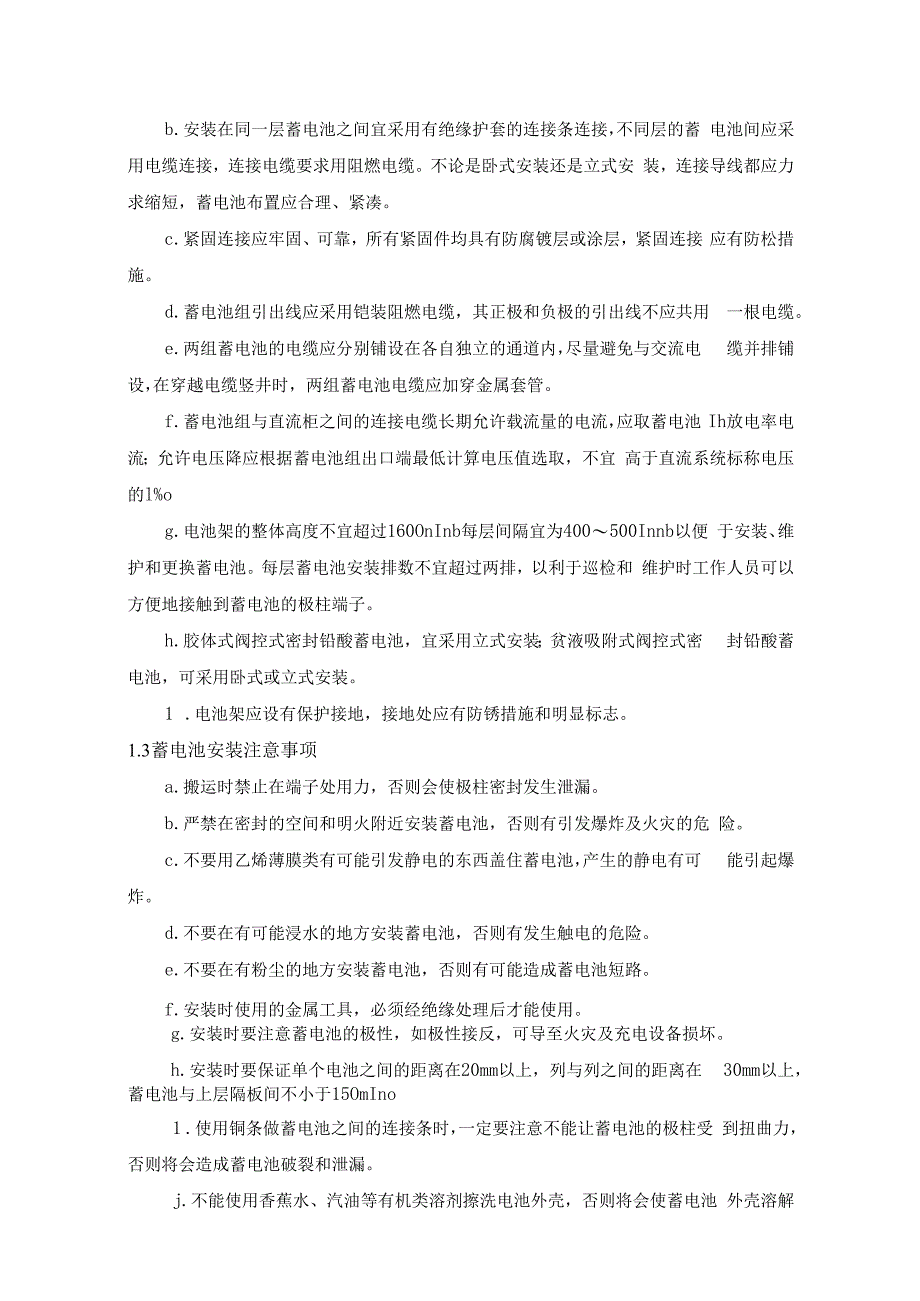

3、时， 检修通道的宽度应不小于Irno1.2 安装接线要求a.同类型、不同容量、不同电压的蓄电池组可以同室布置。不同类型的蓄 电池组（即酸性和碱性）不能同室布置。b.安装在同一层蓄电池之间宜采用有绝缘护套的连接条连接，不同层的蓄 电池间应采用电缆连接，连接电缆要求用阻燃电缆。不论是卧式安装还是立式安 装，连接导线都应力求缩短，蓄电池布置应合理、紧凑。c.紧固连接应牢固、可靠，所有紧固件均具有防腐镀层或涂层，紧固连接 应有防松措施。d.蓄电池组引出线应采用铠装阻燃电缆，其正极和负极的引出线不应共用 一根电缆。e.两组蓄电池的电缆应分别铺设在各自独立的通道内，尽量避免与交流电 缆并排铺设，在穿越电缆
4、竖井时，两组蓄电池电缆应加穿金属套管。f.蓄电池组与直流柜之间的连接电缆长期允许载流量的电流，应取蓄电池 Ih放电率电流；允许电压降应根据蓄电池组出口端最低计算电压值选取，不宜 高于直流系统标称电压的l%og.电池架的整体高度不宜超过160OnInb每层间隔宜为400500Innb以便 于安装、维护和更换蓄电池。每层蓄电池安装排数不宜超过两排，以利于巡检和 维护时工作人员可以方便地接触到蓄电池的极柱端子。h.胶体式阀控式密封铅酸蓄电池，宜采用立式安装；贫液吸附式阀控式密 封铅酸蓄电池，可采用卧式或立式安装。1 .电池架应设有保护接地，接地处应有防锈措施和明显标志。1.3蓄电池安装注意事项a.搬
5、运时禁止在端子处用力，否则会使极柱密封发生泄漏。b.严禁在密封的空间和明火附近安装蓄电池，否则有引发爆炸及火灾的危 险。c.不要用乙烯薄膜类有可能引发静电的东西盖住蓄电池，产生的静电有可 能引起爆炸。d.不要在有可能浸水的地方安装蓄电池，否则有发生触电的危险。e.不要在有粉尘的地方安装蓄电池，否则有可能造成蓄电池短路。f.安装时使用的金属工具，必须经绝缘处理后才能使用。g.安装时要注意蓄电池的极性，如极性接反，可导至火灾及充电设备损坏。h.安装时要保证单个电池之间的距离在20mm以上，列与列之间的距离在 30mm以上，蓄电池与上层隔板间不小于15OmIno1 .使用铜条做蓄电池之间的连接条时，

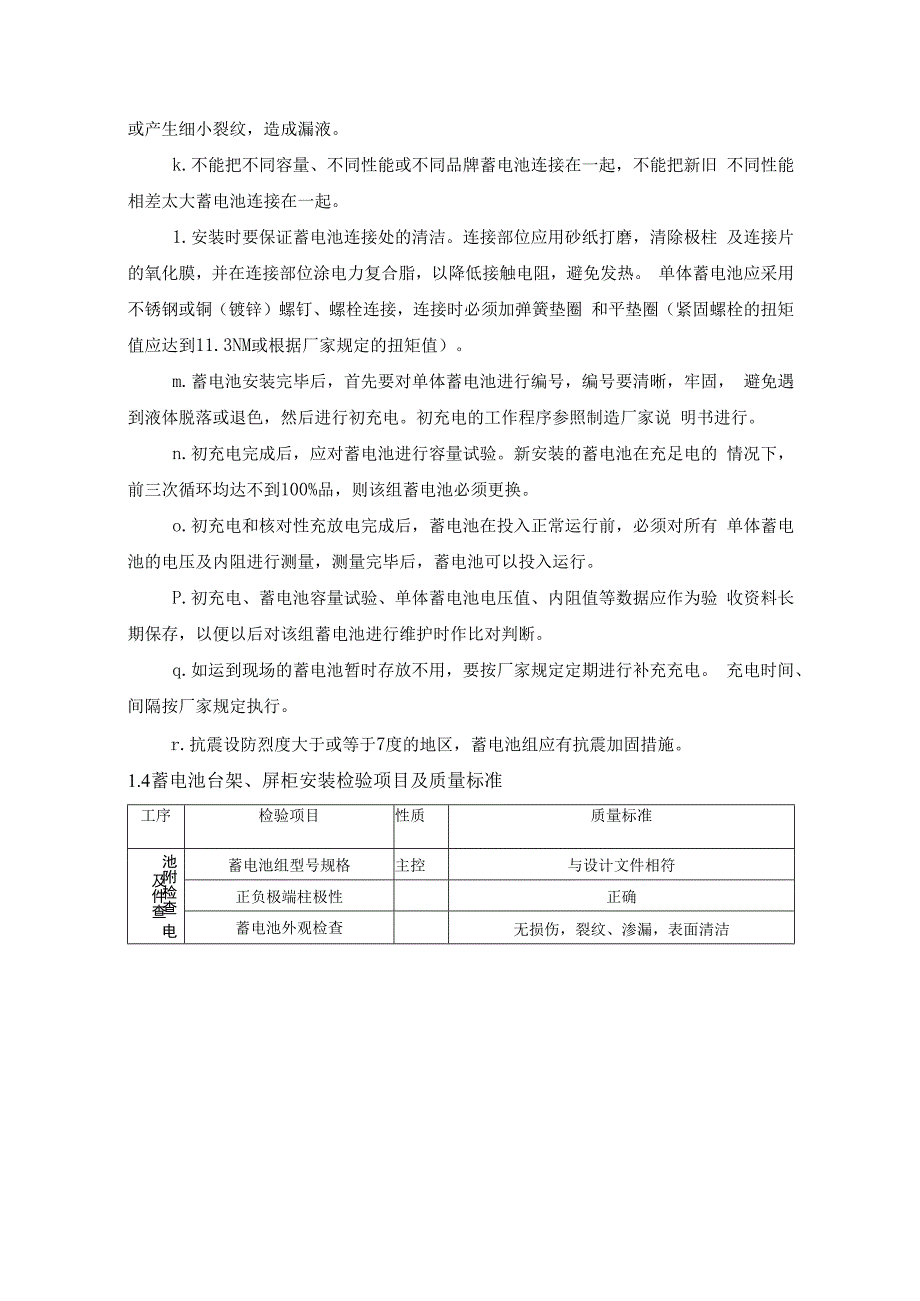

6、一定要注意不能让蓄电池的极柱受 到扭曲力，否则将会造成蓄电池破裂和泄漏。j.不能使用香蕉水、汽油等有机类溶剂擦洗电池外壳，否则将会使蓄电池 外壳溶解或产生细小裂纹，造成漏液。k.不能把不同容量、不同性能或不同品牌蓄电池连接在一起，不能把新旧 不同性能相差太大蓄电池连接在一起。1.安装时要保证蓄电池连接处的清洁。连接部位应用砂纸打磨，清除极柱 及连接片的氧化膜，并在连接部位涂电力复合脂，以降低接触电阻，避免发热。 单体蓄电池应采用不锈钢或铜（镀锌）螺钉、螺栓连接，连接时必须加弹簧垫圈 和平垫圈（紧固螺栓的扭矩值应达到11.3NM或根据厂家规定的扭矩值）。m.蓄电池安装完毕后，首先要对单体蓄电池进
7、行编号，编号要清晰，牢固， 避免遇到液体脱落或退色，然后进行初充电。初充电的工作程序参照制造厂家说 明书进行。n.初充电完成后，应对蓄电池进行容量试验。新安装的蓄电池在充足电的 情况下，前三次循环均达不到100%品，则该组蓄电池必须更换。o.初充电和核对性充放电完成后，蓄电池在投入正常运行前，必须对所有 单体蓄电池的电压及内阻进行测量，测量完毕后，蓄电池可以投入运行。P.初充电、蓄电池容量试验、单体蓄电池电压值、内阻值等数据应作为验 收资料长期保存，以便以后对该组蓄电池进行维护时作比对判断。q.如运到现场的蓄电池暂时存放不用，要按厂家规定定期进行补充充电。 充电时间、间隔按厂家规定执行。r.抗
8、震设防烈度大于或等于7度的地区，蓄电池组应有抗震加固措施。1.4蓄电池台架、屏柜安装检验项目及质量标准工序检验项目性质质量标准池附检查 电及件查蓄电池组型号规格主控与设计文件相符正负极端柱极性正确蓄电池外观检查无损伤，裂纹、渗漏，表面清洁安全排气阀检查关闭状态防渗运输螺塞检查无松动、脱落连接条及紧固件完好齐全附件齐全带电解液的液面两液面之间电池 组安 装电池安装平稳、间距均匀同一排、列蓄电池高低一致、排列整齐,单体之间间距不小于5mm连接条与端子连接主控正确，紧固，力矩值符合厂家 技术文件要求，接触部位涂有 电力复合脂绝缘防护罩齐全、完整蓄电池编号齐全、清晰其他极性与过渡板连接主控正确、紧固，
9、接触部位涂有 电力复合脂过渡板与电缆连接主控正确、紧固，接触部位涂有 电力复合脂引出线相色主控齐全、正确孔洞封堵用耐酸材料密封在线监测系统布线规范，系统运行正常抗振设施（有抗振要求时）与设计文件相符二直流调试方案1编制目的通过直流系统调试，保证直流系统运行参数正常，直流系统各保护参数、告 警信号正确，确认均流特性符合厂家设计要求。2编制依据2.1电气设备安装工程电气设备交接试验标准2. 2继电保护和电网安全自动装置检验条例2. 3继电保护和安全自动装置技术规程2. 4电力建设施工质量验收及评价规程2. 5火电机组达标投产考核标准（2001年版）2. 6电力安装工程电气设备交接试验标准2.7 工
10、程建设强制性条文（电力工程）2.8 电力建设安全健康与环境管理工作规定（2002年版）3系统简介a. GZDW-2X270A/230V型微机智能高频开关直流电源系统是深圳奥特迅电 力设备有限公司生产的成套直流电源 装置，由交流配电单元、充电模块、 直流馈电、集中监控单元、绝缘监测 单元、降压单元和蓄电池组等部分组 成，主要用于大中小型发电厂、变电 所，作为高压断路器直流操作机构的 分、合闸、继电保护、自动装置、信 号装置等使用的操作电源及事故照明和控制用直流电源。该系统配有电力智能电 源监控系统，确定运行最佳状态，配置运行参数，同时提供了丰富的菜单提示信 息，简化了操作。高频开关电源具有稳压、
11、稳流精度高，体积小、重量轻、效率高，输出纹波 及谐波失真小、自动化程度高等优点。4调试前的条件和准备a.图纸、说明书齐全，技术员已经完成施工图纸审会。b.施工技术措施已经过批准，并正式下发。c.施工人员已经进行技术交底。d.施工现场清洁无杂物。e.施工区域照明充足。f.施工所用的工器具准备齐全，计量器具检验合格。g.试验人员应充分了解被试验设备和所用试验设备、仪器的性能。严禁使 用有缺陷及有可能危及人身或设备安全的设备。h.进行系统调试工作钱，应全面了解系统设备状态。对与运行设备有联系 的系统进行调试应办理工作票，同时采取隔离措施，必要的地方应设专人监护。 5使用仪器设备完成整个直流系统的调试
12、需配备以下仪器设备：a.万用表b.相序表6调试步骤b. 1系统初调a.调试前准备1）确定机柜内部无短路用万用表检查交流输入端子，确定各端子之间无 短路，否则必须查明原因并排除故障。2）初始化各开关状态确定监控模块开关为断开状态，交流输入空气开关、 模块交流输入空气开关、电池熔芯、控制回路和合闸回路空气开关均为断开状态。3）测算电池参数 拔下电池熔丝，测量电池端电压，并根据电池说明书和 电池节数确定电池浮充电压和均充电压。b.初调交流电1）测交流电电压通交流电，测三相电压并作记录，交流电压应在38020% 的范围内，如果超过范围，应先调整交流电。2）上电：合上交流输入11JK、12JK空气开关，
13、给#1充电柜上电，合上避 雷器开关13JK,此时所有充电机应正常运行且风扇自动运转；合上交流输入21JK、 22JK空气开关，给#2充电柜上电，合上避雷器开关23JK,此时所有充电机应正 常运行且风扇自动运转。（正常情况下，交流电源引至380V保安段，调试过程中 引用临时电源，应能保证不间断供电）6.2 直流电源微机监控系统调试a.监控系统上电：当监控系统第一次上电时，系统开始自检，查询各功能模块的工作状态，传 递初始化参数，显示当前时间及软件版本信息等。b.显示界面组成1）显示界面由上电自检画面、主运行画面及多个参数设定显示画面构成。2）主运行画面主要显示运行时各主要参数状态，如整流器输出电
14、压、电 流，当前电池组容量，电池组输出电压、电流，电池组温度，母线电压，母线绝 缘等。c.参数设定及显示画面正常运行后，通过操作面板上按键，可直接弹出系统操作主菜单，并通过 上下键选择各功能项，按“确认”键后进入各级子菜单，进行参数设定或修改操 作。6.3 参数设定a.电池运行参数设定1）均衡充电：为补偿蓄电池在使用过程中产生的电压不均匀现象，使其恢 复到规定的范围内而进行的充电，以及大容量放电后的补充充电，通称为均衡充 电。2）浮充电：在系统正常运行时，充电装置承担经常负荷，同时向蓄电池组 补充充电，以补充蓄电池的自放电，使蓄电池以满容量的状态处于备用。3）正常充电：蓄电池正常的充电过程，即
15、由均充电（包括限流均充和恒压 均充两个过程）转到浮充电的过程。4）定时均充：为了防止电池处于长期浮充电状态可能导致的电池单体容量 不平衡，而周期性地以较高的电压对电池进行均衡充电。5）限流均充：以不超过电池充电限流点的恒定电流对电池充电。6）恒压均充：以恒定的均充电压对电池充电。7）终止电压：蓄电池容量选择计算中，终止电压是指直流系统的用电负荷, 在指定放电时间内要求蓄电池必须保持的最低放电电压。对蓄电池本身而言，终 止电压是指蓄电池在不同放电时间内及不同放电率放电条件下允许的最低放电 电压。一般情况下，前者的要求比后者要高。b.系统报警参数设定。在“报警参数”项设置系统运行时告警参数的上下限定值及报警是否允许 标志；过报警标志允许时，当报警参数越限时系统告警。告警参数包括：1）电池电量当电池电量告警设为允许时，若电池实际电量超过此定值 高限时，系统会提示电池过充电；若电池实际电量小于此整定值低限时，系统 会告警提示电池馈电（过放电）。2）交流电压设置380V交流输
