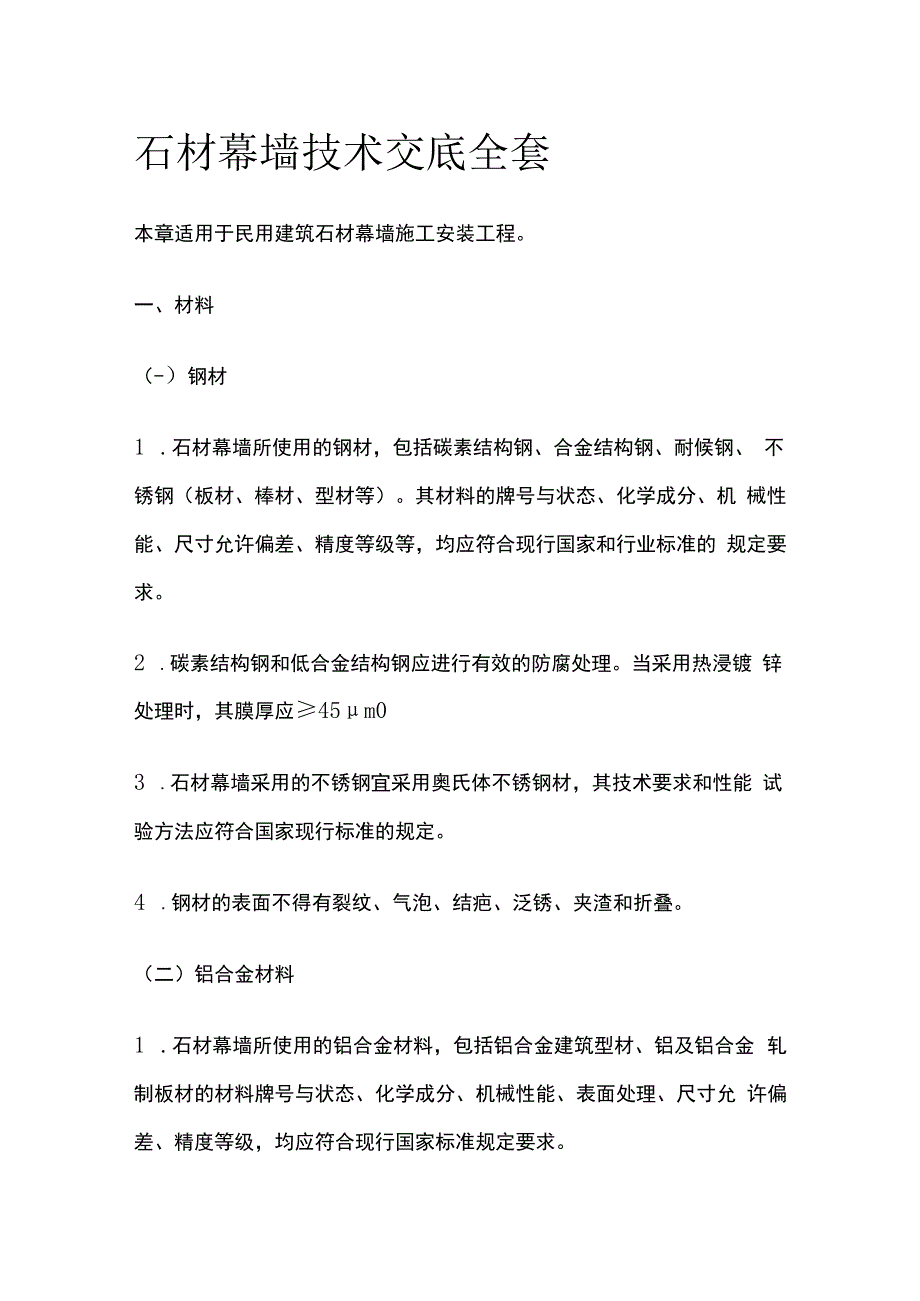

1、石材幕墙技术交底全套本章适用于民用建筑石材幕墙施工安装工程。一、材料（-）钢材1 .石材幕墙所使用的钢材，包括碳素结构钢、合金结构钢、耐候钢、 不锈钢（板材、棒材、型材等）。其材料的牌号与状态、化学成分、机 械性能、尺寸允许偏差、精度等级等，均应符合现行国家和行业标准的 规定要求。2 .碳素结构钢和低合金结构钢应进行有效的防腐处理。当采用热浸镀 锌处理时，其膜厚应45m03 .石材幕墙采用的不锈钢宜采用奥氏体不锈钢材，其技术要求和性能 试验方法应符合国家现行标准的规定。4 .钢材的表面不得有裂纹、气泡、结疤、泛锈、夹渣和折叠。（二）铝合金材料1 .石材幕墙所使用的铝合金材料，包括铝合金建筑型材

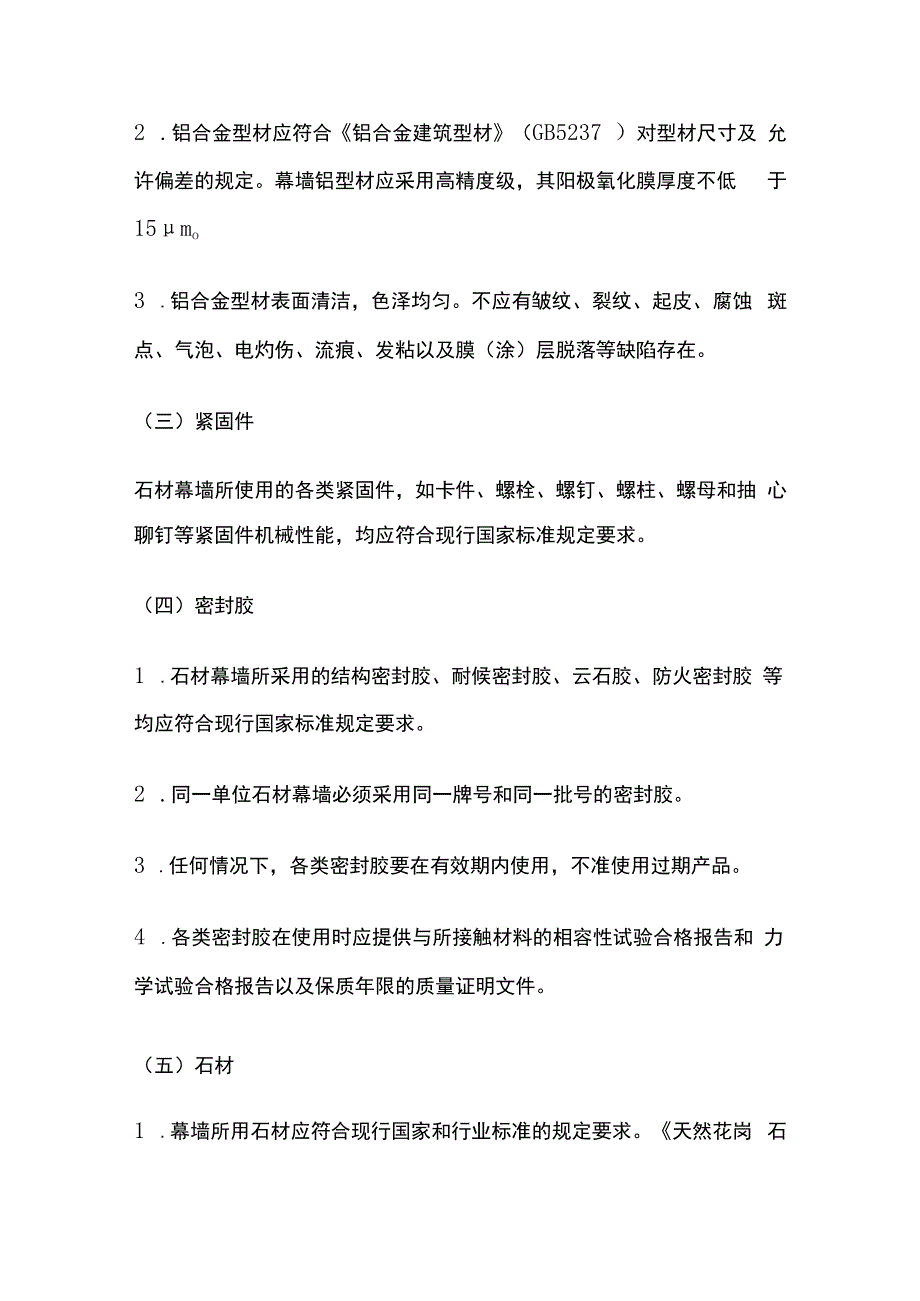

2、、铝及铝合金 轧制板材的材料牌号与状态、化学成分、机械性能、表面处理、尺寸允 许偏差、精度等级，均应符合现行国家标准规定要求。2 .铝合金型材应符合铝合金建筑型材（GB5237 ）对型材尺寸及 允许偏差的规定。幕墙铝型材应采用高精度级，其阳极氧化膜厚度不低 于 15mo3 .铝合金型材表面清洁，色泽均匀。不应有皱纹、裂纹、起皮、腐蚀 斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。（三）紧固件石材幕墙所使用的各类紧固件，如卡件、螺栓、螺钉、螺柱、螺母和抽 心聊钉等紧固件机械性能，均应符合现行国家标准规定要求。（四）密封胶1 .石材幕墙所采用的结构密封胶、耐候密封胶、云石胶、防火密封
3、胶 等均应符合现行国家标准规定要求。2 .同一单位石材幕墙必须采用同一牌号和同一批号的密封胶。3 .任何情况下，各类密封胶要在有效期内使用，不准使用过期产品。4 .各类密封胶在使用时应提供与所接触材料的相容性试验合格报告和 力学试验合格报告以及保质年限的质量证明文件。（五）石材1 .幕墙所用石材应符合现行国家和行业标准的规定要求。天然花岗 石荒料(JC 204 )、天然花岗石建筑板材(GB/T186012001 )、天然石材产品放射性防护分类控制标准(JC 518)、天然饰面石 材试验方法干燥、水饱和、冻融循环后压缩强度试验方法(GB 9966.1 )、天然饰面石材试验方法弯曲强度试验方法X
4、GB 9966.2 )、天然饰面石材试验方法体积密度、真密度真气孔率、吸水率试验方 法(GB 9966.3 )、天然饰面石材试验方法耐磨性试验方法(GB 9966.5 )、天然饰面石材试验方法 耐酸性试验方法(GB 9966.6 ) 等。2 .天然花岗岩石建筑板材的技术要求应符合天然花岗石建筑板材 (GB/T186012001 )的相关规定。普型花岗石建筑板材规格尺寸的允许偏差见下表。普型花岗石建筑板材角度的允许公差应符合下表的规定：普型花岗石建筑板材正面的外观质量应符合下表的规定：二、主要机具1测量工具测厚仪、铅垂仪、激光经纬仪、经纬仪、水平仪、钢卷尺、水平尺、靠 尺、角尺等。2安装设备垂直
5、与水平运输机具（含脚手架或吊篮）、云石机、钻孔机、台钻、无 齿锯、型材切割机、专用钻孔机、交直流电焊机、扭矩扳手、普通扳手、 注胶机具、清洗机具。三、作业条件1安装石材幕墙的主体结构（钢结构、钢筋混凝土结构工程等）均已完 工，并符合有关结构施工质量验收规范的要求。2预埋件在主体结构施工时，已按设计要求埋设牢固，位置准确，其偏 差不应大于20 mmo对于位置偏差过大或未设预埋件时，应制订补救措 施或连接方案，经与建设方结构施工单位和设计单位洽商同意后实施。3石材幕墙安装所用的垂直运输机具、脚手架搭设、吊篮设置、安全防 护网应符合现行规范要求，安装用电源分布配置齐全、安全保障措施完 善、消防措施到
6、位、安装场地和施工面障碍物已拆除。4石材幕墙安装施工前应编制专项施工组织设计方案，并报总包技术部 门的审批。石材幕墙的安装应纳入建筑工程施工总体施工组织设计之中。5对石材幕墙安装可能造成污染或损伤的分项工程,应在石材幕墙安装 施工前完成，或采取有效地保护措施。6大面积施工前宜在现场制作样板，并经业主、监理、土建及设计单位 确认后进行施工。7安装施工前，应对现场安装作业人员进行安全技术交底。8石材幕墙工程施工用水、电源设施已安到施工适当部位、符合安全生 产用水、电标准要求。施工平面布置落实。设置现场临时周转材料及 半成品存放场地或库房，并采取对周边环境的保护措施。9各类作业机具、工具齐备，并经检
7、验合格，各种测量工具经过校核无 误。10安装施工用的操作平台已经安装并符合设计载重要求，经过验收。四、施工工艺：1石材幕墙施工工艺流程图2脚手架（吊蓝）的搭设（或调整），满足石材幕墙施工需要。而且必 须按高层或多层架子安全施工的要求。3石材幕墙防雷设施，用镀锌钢筋（不小于10 ）与避雷偏钢导线焊接 或螺栓连接。4石材安装工艺5嵌缝打胶（设计空缝者例外）工艺五、质量控制（-）测量定位控制1 .所有测量仪器必须是经过授权检测单位检测有效。2 .轴线和水平标高线必须定位准确，标示在固定明显地方。3 .各主面基准控制线，必须固定并标记明显，不得移动，日常例行检 查复核。（二）金属骨架安装质量应符合下表
8、的规定：（三）石材安装质量应符合下表的规定6.6成品保护（-）石材成品运输1 .石材成品从加工厂运至施工现场，用木箱包装，外加铁腰子加固， 板材装箱时，板材要侧向立放，光面对光面、粗面对粗面，光面之间加 软垫材料，用不透水塑料包褰整个石材。2 .石材角线在木箱中的摆放，根据不同造型而定。角线之间要用软质 材料隔垫。3 .长途运输宜采用集装箱装载。4 .现场水平运输，可用普通手推车或专用推车，但车箱内必须垫木板 （木方）和胶皮垫。5 .垂直运输用升降机或电梯。（二）石材现场保护1 .石材到场后开箱验收，分品种规格侧向码放，下垫木方。2 .石材室外码放，暂时存放的要用苫布（塑料布）盖上，防止雨、雪
9、、 淋湿。（三）安装后的成品保护1 .石缝打胶时不得污染石材表面。撕下的不干胶带纸要集中收集，不 得随手乱扔到石材表面。2 .已安好石材上面施焊时，用保护板材遮挡石材表面。3 .拆卸脚手架或翻板时，不得碰到石材。4 .经常有人走动的施工口、电梯口的石材都要用围挡保护。（四）清洗1 .重点清洗施工过程中石材幕墙受到污染，如电焊殖污染，架子管铁锈污染，水泥 砂浆污染，包装物退色污染，结构胶和密封胶污染等，必须用专项洗涤 剂来清除。2 .竣工验收时普遍清洗石材幕墙安装表面落有尘土，在拆架子时和竣工交验前要进行一次全面 用水冲洗一遍。3 .7应注意的问题1把好原材料进场关，不用三无产品，所用材料必须符合设计及相 关规范要求。2严格按工艺操作施工，严格执行各项技术质量标准。3做好各项技术交底工作。安装过程中的各类技术变更，要做好洽商变更文档记录。
