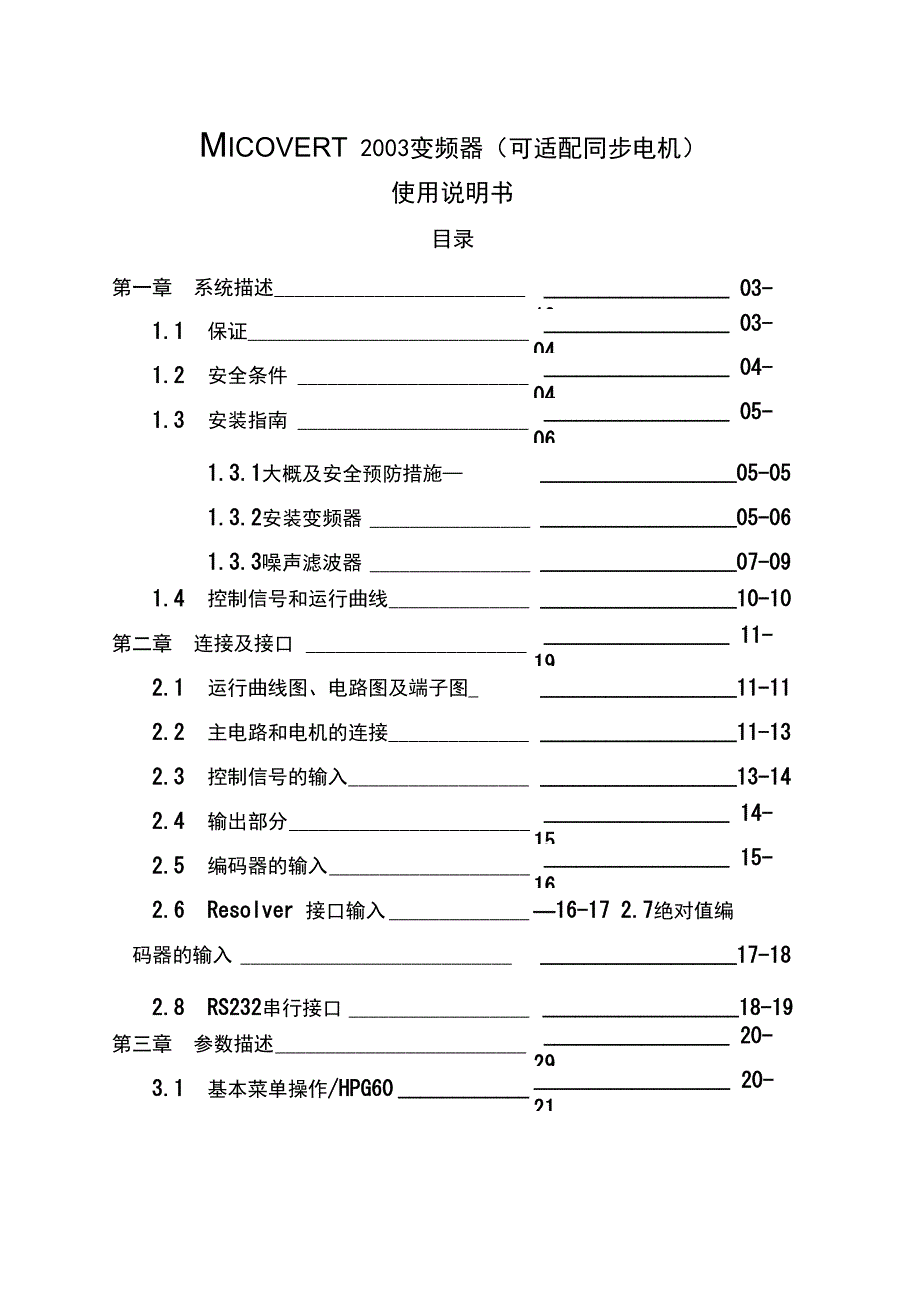

1、Micovert 2003变频器（可适配同步电机）使用说明书目录第一章系统描述 03-101.1保证 03-041.2安全条件 04-041.3安装指南 05-061.3.1大概及安全预防措施05-051.3.2安装变频器05-061.3.3噪声滤波器07-091.4控制信号和运行曲线10-10第二章连接及接口 11-192.1运行曲线图、电路图及端子图_11-112.2主电路和电机的连接11-132.3控制信号的输入13-142.4输出部分 14-152.5编码器的输入 15-162.6Resolver 接口输入16-17 2.7绝对值编码器的输入17-182.8RS232串行接口18-19

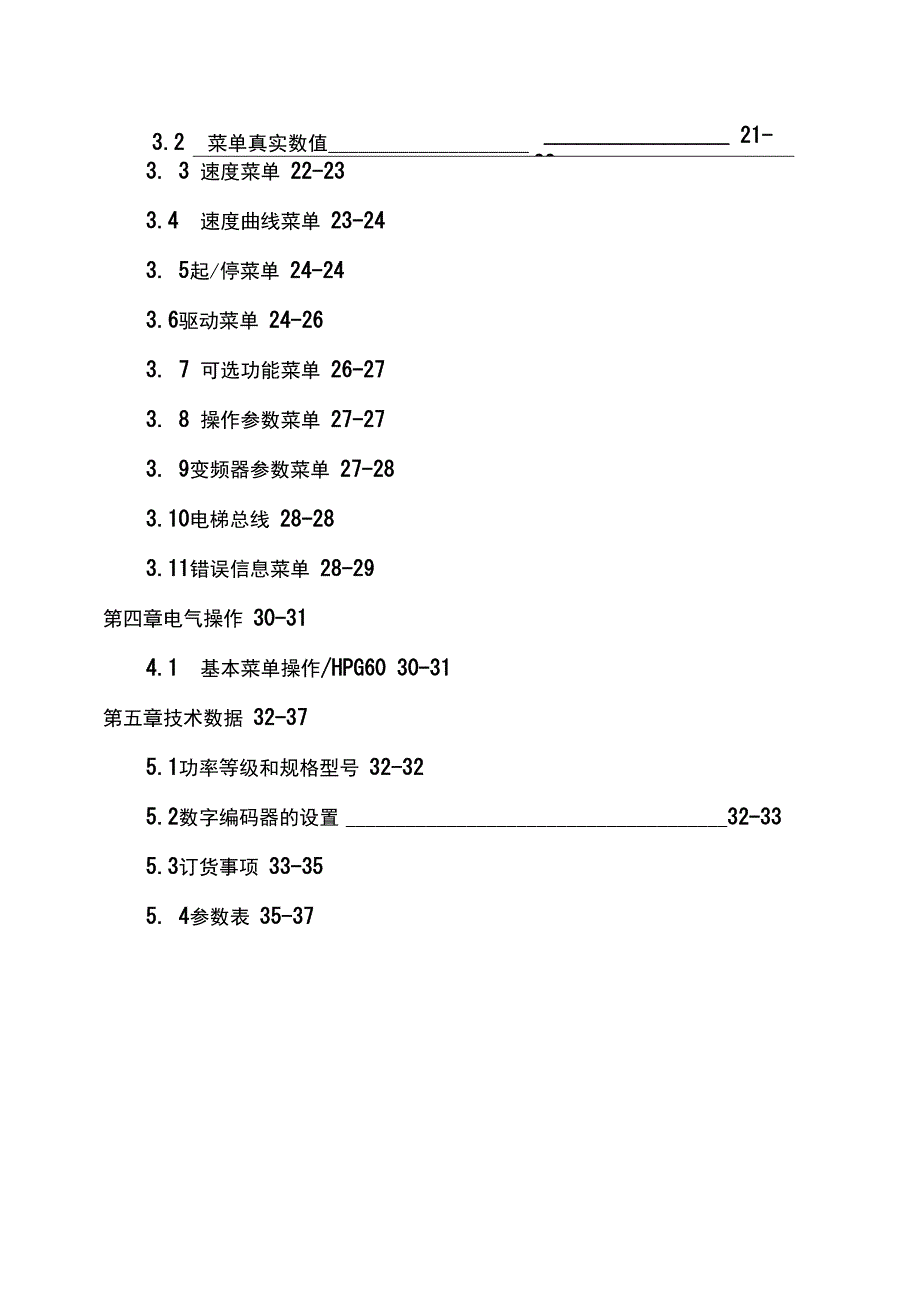

2、第三章参数描述 20-293.1基本菜单操作/HPG60 20-213.2菜单真实数值 21-223. 3速度菜单 22-233.4速度曲线菜单 23-243. 5起/停菜单 24-243.6驱动菜单 24-263. 7可选功能菜单 26-273. 8操作参数菜单 27-273. 9变频器参数菜单 27-283.10电梯总线 28-283.11错误信息菜单 28-29第四章电气操作 30-314.1基本菜单操作/HPG60 30-31第五章技术数据 32-375.1功率等级和规格型号 32-325.2数字编码器的设置32-335.3订货事项 33-355. 4参数表 35-37第一章系统描述1

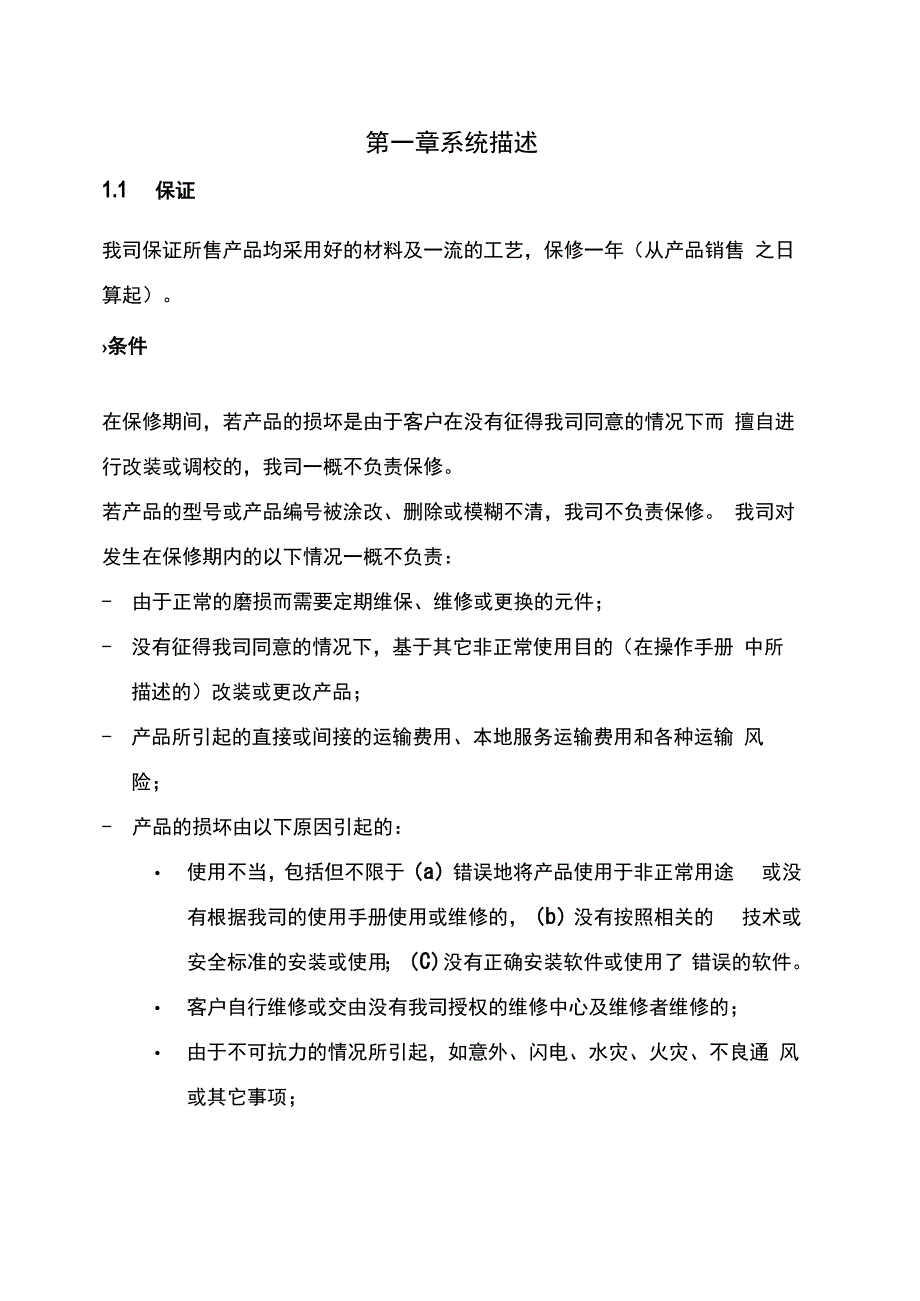

3、.1 保证我司保证所售产品均采用好的材料及一流的工艺，保修一年（从产品销售 之日算起）。条件在保修期间，若产品的损坏是由于客户在没有征得我司同意的情况下而 擅自进行改装或调校的，我司一概不负责保修。若产品的型号或产品编号被涂改、删除或模糊不清，我司不负责保修。 我司对发生在保修期内的以下情况一概不负责：- 由于正常的磨损而需要定期维保、维修或更换的元件；- 没有征得我司同意的情况下，基于其它非正常使用目的（在操作手册 中所描述的）改装或更改产品；- 产品所引起的直接或间接的运输费用、本地服务运输费用和各种运输 风险；- 产品的损坏由以下原因引起的： 使用不当，包括但不限于（a）错误地将产品使用
4、于非正常用途 或没有根据我司的使用手册使用或维修的，（b）没有按照相关的 技术或安全标准的安装或使用；（C）没有正确安装软件或使用了 错误的软件。 客户自行维修或交由没有我司授权的维修中心及维修者维修的； 由于不可抗力的情况所引起，如意外、闪电、水灾、火灾、不良通 风或其它事项； 损坏由与产品配套的系统故障引起的。此保修条款不影响客户在法律授权下的法定权利及客户与销售商之间的 购销协议所赋予的权利。1.2 安全条件常识由于存在高压，不允许变频器在没有保护外壳的情况下运行，否则会引 起人员的伤亡。只有具有熟练工艺的人员才能操作，而且必须符合国际及当地的安全条 件及法规，如 DIN VDE0100
5、, DIN VDE 0110, IEC 364, IEC 664o变频器的使用Micovert 2003变频器是专用于电梯，没有我司的书面同意绝对不允许用 于其它用途。安装MICOVERT 2003变频器时，请考虑以下的法规：- Eg-Richtlinie 89/392/ewg- EN 60204- Niederspannungsrichtlinie 73/23/EWG- EMV-R1Chtlinie (89/336/ewg)- PREN 50178/DIN VDE 0160- EN60439-1DIN VDE 0660 TEIL 500- EN 60146/DIN VDE 0558o运输及安
6、装变频器的运输必须十分小心，请不要接触电子和端子部分，这些元件有 可能由于人手上的静电而有所损坏。在接线时，请不要打开变频器的保 护外壳，所有接线端子都是外露的。请注意变频器周围的通风。1.3 安装指南1.3.1 大概及安全预防措施 /庖舲；在变顷器运作时，组件中的某些元件处于危险的高压，当安装 组件时，尤其是安装那些带电部件，必须采取适当的预防措施。 /重点：即使控制器系统关闭后，一些系统内的组件和制动电阻在大约 5分钟内仍会处于高压下。在通电前，必须先盖上变顷器的金属外壳，所有的调试程序需在外壳 盖好后执行。请先参阅电力供应商所提供的相关规定和指示，必须遵守有关厂房的 安装指示和采取有关预
7、防措施。只允许资深的工程师（电机师或受过电机工程培训的工程人员）进行安装。当主电源开启时（VDEO680）,调试和服务任务执行之前需采取防震措施。组件符合VBG4要求，可即时使用。当安装或在工地工作时，请参阅有关VDE和DIN标准，如VDEOlO5、 DIN EN 60214-1 和DlN 57105 标准，尤其是GB7588 标准。控制系统和控制柜的电力连接，必须根据合适接线图和遵循当地电力 供应的相关的VDE规定。1.3.2 安装变频器 Micovert 2003变顷器应垂直安装在机柜内，尺寸图见图1、图2（单 位为mm）:确保冷却器进出口畅通，在进出口保留至少上下IOOmm的空隙，控制柜
8、周围的温度为45。C以下。注意变频器的散热能力，开关柜的设计及安装应确保能较好地散热。为达到较好的通风目的，我们建议在开关柜中使用独立的风机，为避免变频器的污染，风机应配备过滤器。图二40-62调速器尺寸图（单位mm）180250180250图一 10-32A调速器尺寸图（单位mm）1.3.3 噪声滤波器抗电磁干扰的滤波器则需在外部安装，外部噪声滤波器应连接于变 频器电源输入端。电源开启时，若使用噪声滤波器，漏电（Fl超）断路器会自动脱闸， 因此不能使用漏电断路器。使用噪声滤波器会有大量干扰电流接地，因此PE接地连接电缆必须 有至少Iomnl2的横截面。必须严格遵循控制柜的安装指示，强弱电尽可
9、能分开布线，否则EMC （电磁兼容性）将不能得到保证。变顷器与电机之间的电缆必须屏蔽，只能使用铜线屏蔽层，而钢屏蔽 层则不适用。电机供电电缆和制动电阻电缆最好全程使用屏蔽，即从电机端子盖至 控制柜的电缆全面屏蔽。测速机屏蔽引线，必须两端接地从电机侧直接接到外壳（PE）,另一 端从控制器侧接到31号端子。继电器和接触器集成在同一电路的，必须分别安装消火花组件和过压 保护组件。所有接触器和控制柜的外围设备应装上适当的R-C滤波器。控制线和测速机线必须分别装入不同的线槽内。控制柜中的电缆必须尽可能地将相同电位的一起布线，避免不同电位 的电缆之间相互干扰。控制柜内的所有金属组件连接时，应保留较大的连接
10、面和较好的高频 传导性。注意受阳极化处理的氧化层面或染色件薄层（如导轨、螺丝钉、 门闩等的薄层），因在一定的频段内这些部件可能会有较高电阻值，最好在控制柜内使用铝板。系统设计者必须考虑到高频噪声的产生和在变顷器间的噪声灵敏性， 并采取适当的保护措施。 /端法竟：适当的屏蔽不仅能较好地抗电磁干扰，并且能保护系统本 身，尤其是数字电路。噪声滤波器的类型：下表是测试后，适合于MIC0VERT2003的噪声滤 波器：额定电流滤波器类型生产商62ANF64 FN351-64印A SCHAFFNER76ANF80 FN351-80EPA SCHAFFNER100ANF110 FN351-110EPA SC
11、HAFFNER电源电压条件Micovert 2003变顷器用于4相驱动，需要带电电线。电源电压的输入方 式为TT电网或带有不带电电线接地的TT电网。运行条件所有变频器必须配备符合国家和当地的安全法规的安全设施，如欧洲法规 EN81o变频器的外壳必须盖上，并且正确安装内置滤波器。由于电容的关系，即使关掉电源后，变频器仍然带有危险的高压。请不 要触摸。变频器断电后至少5分钟后，才能打开变频器的外壳。-如果变频器发生故障，所有继电器如“READY（准备），BRAKE（制 动）和“DRIVE（驱动）会断开，机械抱闸关闭。- 如果发生故障或没有方向输入，IGBT模块的DC电源将被断开，同时 输出继电器制
12、动会断开。- 如果数字编码器的输入出现故障，或者速度偏差超过10%,变频器会 停车。- 如果温度太高，变频器会断电。- 变频器的启动电流为额定电流的1.7倍。- 变频器每小时可以运行240次,变顷器内的温度会高达45oCo- 变频器的上方及下方必须留有WOmm的空间。- 如果你手头上的设备是旧款的，请注意以下两点：D 旧款设备的绝缘等级。2）旧款设备需要更大的启动电流，选择启动电流是额定电源1.7倍 的变频器是不足够的,请选择更大功率级别的变频器.1.4控制信号和运行曲线图3运行曲线控制时序图速度减速点V1/V2/V3信号断开VI/V2/V3Vo信号 V1/V2/V3 信号 上/下方向信号控制
13、输出信号运行接触器抱闸接触器V0.3V0S20Q?30 GAO o s+8V屏蔽 可编程 门机 运行 制动 准备04 00 寸Uooo 寸电机Terminals制动电阻图4端子图2.2 主电路和电机的连接Micovert 2003变频器与下列电机相匹配：同步电机、异步电机和电梯专用电机标准电机 电压:400VAC+10% / -15%若你需要其它电压，请联系我们。变频器的控制电压需要持续稳定的电压，以免启动时出现时序上的混乱。给变频器提供电源的两个主接触器，全部接在变频器的输入端。电机必须通过四芯的屏蔽线连接，根据电磁兼容性标准，屏蔽线应该屏蔽战控制信号负极端DOwN下方向UP上方向Vi检修速
