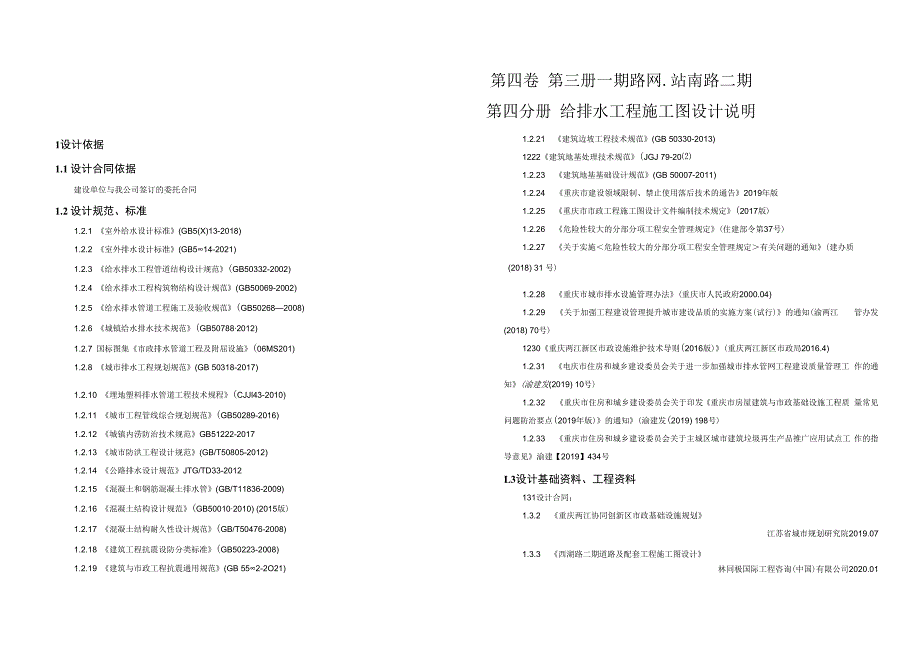

1、1设计依据1.1 设计合同依据建设单位与我公司签订的委托合同1.2 设计规范、标准1.2.1 室外给水设计标准(GB5(X)13-2018)1.2.2 室外排水设计标准(GB514-2021)1.2.3 给水排水工程管道结构设计规范(GB50332-2002)1.2.4 给水排水工程构筑物结构设计规范(GB50069-2002)1.2.5 给水排水管道工程施工及验收规范(GB502682008)1.2.6 城镇给水排水技术规范(GB507882012)1.2.7 国标图集市政排水管道工程及附屈设施(06MS201)1.2.8 城市排水工程规划规范(GB 50318-2017)1.2.9 山地城
2、市室外排水管渠设计标准(DBJ50/T-296-2018)1.2.10 埋地塑料排水管道工程技术规程(CJJl43-2010)1.2.11 城市工程管线综合规划规范(GB50289-2016)1.2.12 城镇内涝防治技术规范GB51222-20171.2.13 城市防洪工程设计规范(GB/T50805-2012)1.2.14 公路排水设计规范JTG/TD33-20121.2.15 混凝土和钢筋混凝土排水管(GB/T11836-2009)1.2.16 混凝土结构设计规范(GB500102010) (2015版)1.2.17 混凝土结构耐久性设计规范(GB/T50476-2008)1.2.18
3、建筑工程抗震设防分类标准(GB50223-2008)1.2.19 建筑与市政工程抗震通用规范(GB 552-2O21)1.2.20 室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)第四卷 第三册一期路网.站南路二期第四分册 给排水工程施工图设计说明1.2.21 建筑边坡工程技术规范(GB 50330-2013)1222建筑地基处理技术规范(JGJ 79-201.2.23 建筑地基基础设计规范(GB 50007-2011)1.2.24 重庆市建设领域限制、禁止使用落后技术的通告2019年版1.2.25 重庆市市政工程施工图设计文件编制技术规定(2017版)1.2.26 危险性较
4、大的分部分项工程安全管理规定(住建部令第37号)1.2.27 关于实施危险性较大的分部分项工程安全管理规定有关问题的通知(建办质(2018) 31 号)1.2.28 重庆市城市排水设施管理办法(重庆市人民政府2000.04)1.2.29 关于加强工程建设管理提升城市建设品质的实施方案(试行)的通知(渝两江 管办发(2018) 70号)1230重庆两江新区市政设施维护技术导则(2016版)(重庆两江新区市政局2016.4)1.2.31 电庆市住房和城乡建设委员会关于进一步加强城市排水管网工程建设质量管理工 作的通知(渝建发(2019) 10号)1.2.32 重庆市住房和城乡建设委员会关于印发重庆
5、市房屋建筑与市政基础设施工程质 量常见问题防治要点(2019年版)的通知(渝建发(2019) 198号)1.2.33 重庆市住房和城乡建设委员会关于主城区城市建筑垃圾再生产品推广应用试点工 作的指导意见渝建【2019】434号L3设计基础资料、工程资料131设计合同；1.3.2 重庆两江协同创新区市政基础设施规划江苏省城市规划研究院2019.071.3.3 西湖路二期道路及配套工程施工图设计林同极国际工程咨询(中国)有限公司2020.01程、海绵城市专篇、照明工程、交通工程。本次设计为第四卷，第三册，共八分册，第一分册为道路工程，第二分册为桥梁 工程，第三分册为隧道工程，第四分册为给排水工程，

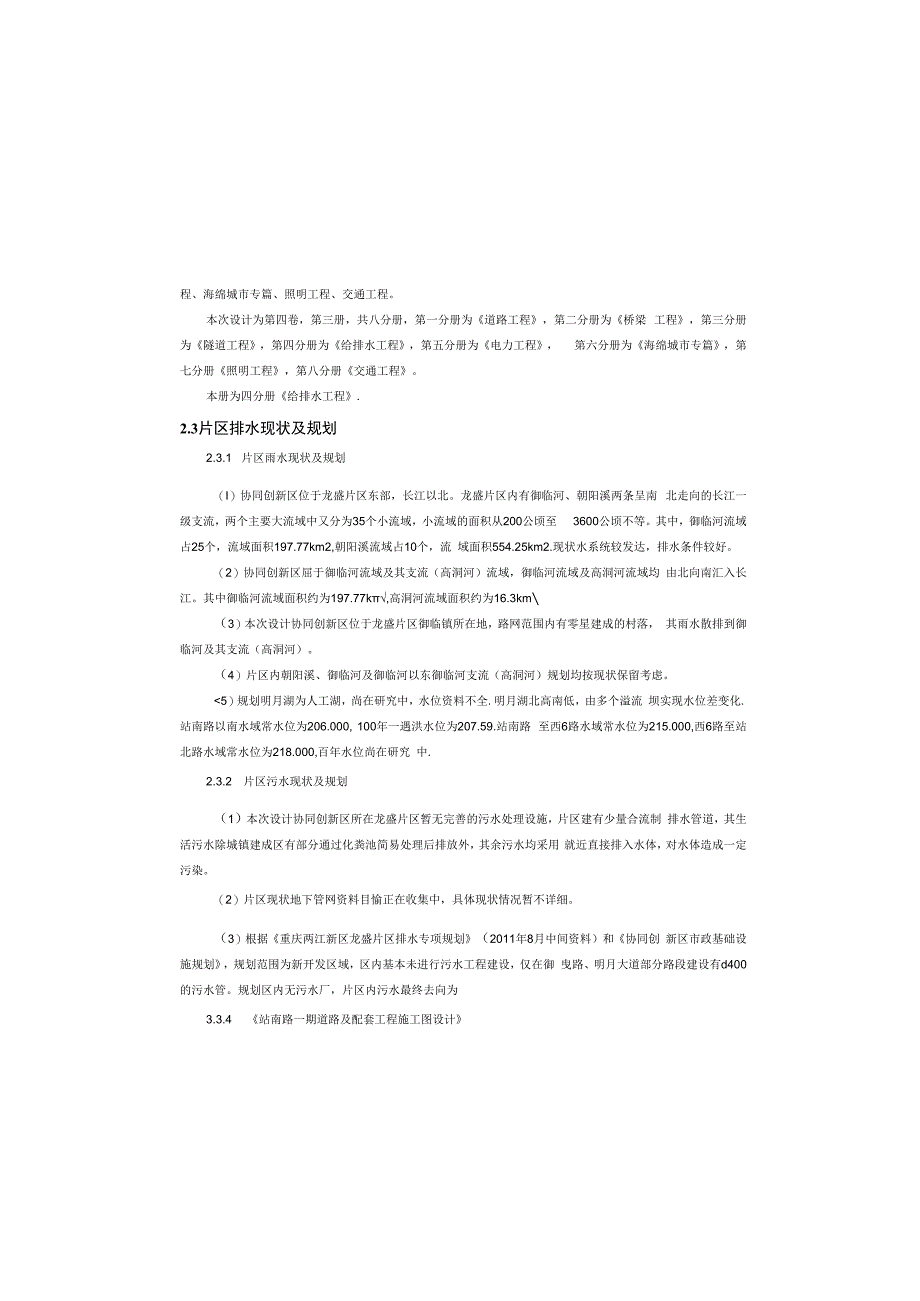

6、第五分册为电力工程， 第六分册为海绵城市专篇，第七分册照明工程，第八分册交通工程。本册为四分册给排水工程.2.3片区排水现状及规划2.3.1 片区雨水现状及规划（I）协同创新区位于龙盛片区东部，长江以北。龙盛片区内有御临河、朝阳溪两条呈南 北走向的长江一级支流，两个主要大流域中又分为35个小流域，小流域的面积从200公顷至 3600公顷不等。其中，御临河流域占25个，流域面积197.77km2,朝阳溪流域占10个，流 域面积554.25km2.现状水系统较发达，排水条件较好。（2）协同创新区屈于御临河流域及其支流（高洞河）流域，御临河流域及高洞河流域均 由北向南汇入长江。其中御临河流域面积约为
7、197.77k,高洞河流域面积约为16.3km（3）本次设计协同创新区位于龙盛片区御临镇所在地，路网范围内有零星建成的村落， 其雨水散排到御临河及其支流（高洞河）。（4）片区内朝阳溪、御临河及御临河以东御临河支流（高洞河）规划均按现状保留考虑。5）规划明月湖为人工湖，尚在研究中，水位资料不全.明月湖北高南低，由多个溢流 坝实现水位差变化.站南路以南水域常水位为206.000, 100年一遇洪水位为207.59.站南路 至西6路水域常水位为215.000,西6路至站北路水域常水位为218.000,百年水位尚在研究 中.2.3.2 片区污水现状及规划（1）本次设计协同创新区所在龙盛片区暂无完善的污

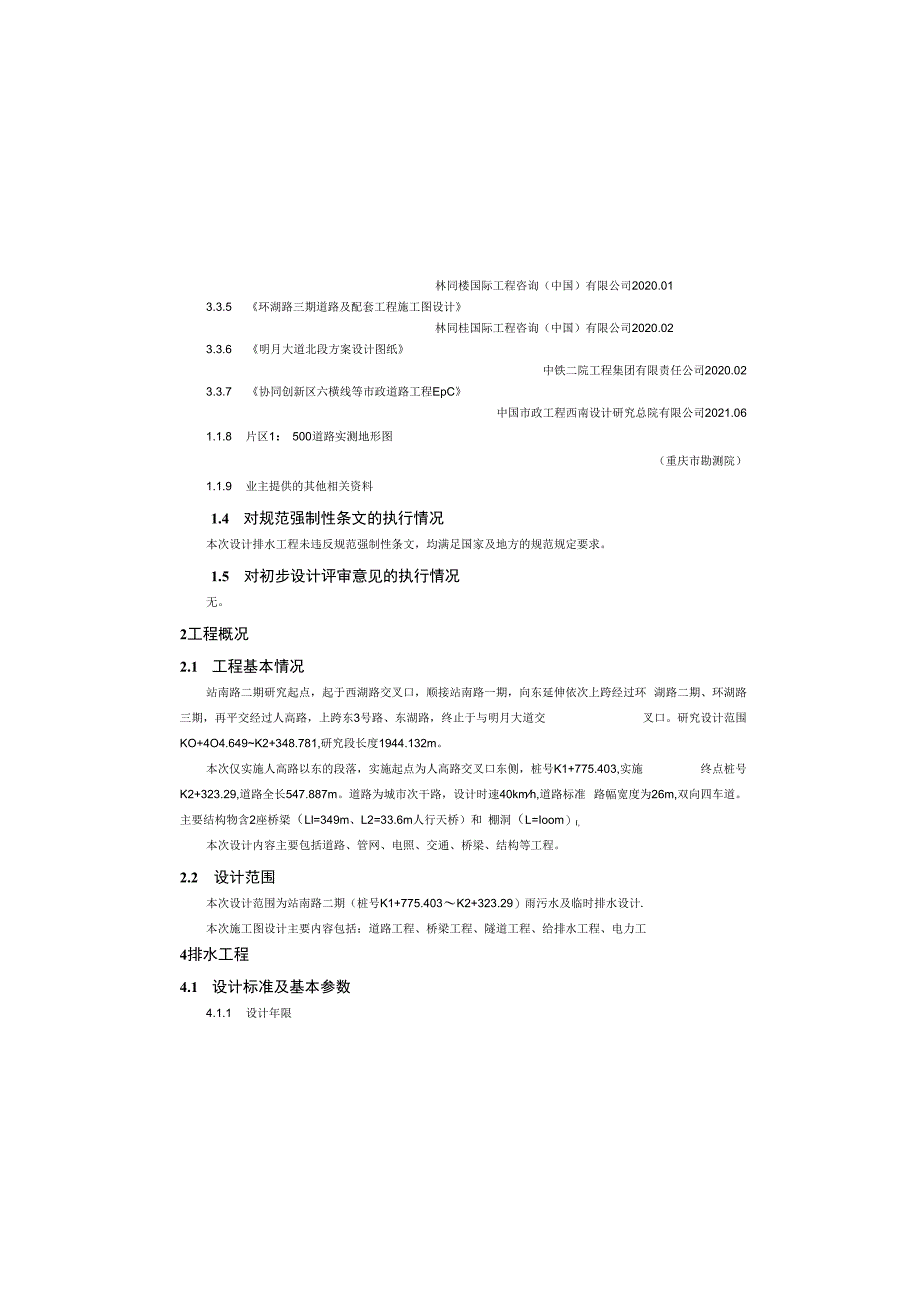

8、水处理设施，片区建有少量合流制 排水管道，其生活污水除城镇建成区有部分通过化粪池简易处理后排放外，其余污水均采用 就近直接排入水体，对水体造成一定污染。（2）片区现状地下管网资料目愉正在收集中，具体现状情况暂不详细。（3）根据重庆两江新区龙盛片区排水专项规划（2011年8月中间资料）和协同创 新区市政基础设施规划，规划范围为新开发区域，区内基本未进行污水工程建设，仅在御 曳路、明月大道部分路段建设有d400的污水管。规划区内无污水厂，片区内污水最终去向为3.3.4 站南路一期道路及配套工程施工图设计林同楼国际工程咨询（中国）有限公司2020.013.3.5 环湖路三期道路及配套工程施工图设计林
9、同桂国际工程咨询（中国）有限公司2020.023.3.6 明月大道北段方案设计图纸中铁二院工程集团有限责任公司2020.023.3.7 协同创新区六横线等市政道路工程EpC中国市政工程西南设计研究总院有限公司2021.061.1.8 片区1： 500道路实测地形图（重庆市勘测院）1.1.9 业主提供的其他相关资料1.4 对规范强制性条文的执行情况本次设计排水工程未违反规范强制性条文，均满足国家及地方的规范规定要求。1.5 对初步设计评审意见的执行情况无。2工程概况2.1 工程基本情况站南路二期研究起点，起于西湖路交叉口，顺接站南路一期，向东延伸依次上跨经过环 湖路二期、环湖路三期，再平交经过人
10、高路，上跨东3号路、东湖路，终止于与明月大道交 叉口。研究设计范围KO+4O4.649K2+348.781,研究段长度1944.132m。本次仅实施人高路以东的段落，实施起点为人高路交叉口东侧，桩号K1+775.403,实施 终点桩号K2+323.29,道路全长547.887m。道路为城市次干路，设计时速40kmh,道路标准 路幅宽度为26m,双向四车道。主要结构物含2座桥梁（Ll=349m、L2=33.6m人行天桥）和 棚洞（L=Ioom）I,本次设计内容主要包括道路、管网、电照、交通、桥梁、结构等工程。2.2 设计范围本次设计范围为站南路二期（桩号K1+775.403K2+323.29）雨
11、污水及临时排水设计.本次施工图设计主要内容包括：道路工程、桥梁工程、隧道工程、给排水工程、电力工4排水工程4.1 设计标准及基本参数4.1.1 设计年限本工程为新建区域永久性市政排水工程设计，排水系统规模均按远期规划进行设计，远 期规划年限一般按20年考虑。4.1.2 排水体制本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。4.1.3 设计规模雨水量计算按重庆市暴雨强度公式和流域汇水面积计算，根据地块和道路设计的情况选 用适当的暴雨重现期P和径流系数污水按城市综合污水量(城市综合用水量标准的85%)和规划人口进行计算，规划人口 按控制性详细规划指标。4.1.4 基本设计参数最大控制
12、设计流速：雨水VmaX=8ms,污水VmaX=6m/s；最小控制流速：污水管道：Vmin=O.6ms;雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表：污水管道最大设计充满度管径最大设计充满度350 -4500.65500 -9000.7010000.75最小管径与最小设计坡度：市政排水管最小管径控制在dn400,最小设计坡度控制在 i=0.(X)3;本工程排水管道均采用管顶平接。4.2雨水系统4.2.1 雨水量计算雨水设计流量公式: 位于鱼夏园区的复盛污水处理厂，现状规模4万立方米/天。尾水达到城镇污水处理厂污染 物排放标准级A标准后排放。规划区污水通过高洞河截污干管及御临河截污干
13、管收集后， 统一送入复盛污水处理厂处理。高洞河截污干管及御临河东截污干管目前正在建设中。（4）本次设计路网范围内污水管道沿道路坡向布置，终点接入沿御临河及其支流（高洞 河）布置的污水干管，最终接入规划污水处理厂。（5）相交道路排水设计情况本次设计道路东侧明月大道、西侧人高路、北侧六横线处于施工阶段，南侧寨子路、明 月二路已完成施工图设计，环湖路处于施工阶段。2.5设计概要本次设计站南路道路工程雨水管线沿道路坡向单侧布置，分段接入与本设计道路相接的 规划道路雨水系统或排入明月湖。雨水管道：站南路二期雨水系统主要负责收集道路两侧地块、路面雨水及转输上游雨水， 雨水管径d500,排水暗沟尺寸BXH=
14、O.4mX0.5m污水管道：由于道路两侧规划为非建设用地和公园绿地，无污水排放需求，同时不转输 上游污水，本段设计不布设污水管线。3设计原则3.1 城市排水管道设计应以规划为依据。3.2 排水管网设计应满足地区经济和社会长远发展的需要。排水管道均按远期设计，并能 适应片区建设需要。3.3 新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水 管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。3.4 排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽 量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。3.5 设计选材在不断总结
15、科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新 技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家 产业政策不符的材料和产品。3.6 排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。道路雨水管道纵向按道路坡向敷设，埋设覆上按2.0m控制。管道坡度按道路坡度设置.当跌落水头大于1.5m、管内计算流速超过最大设计流速时采取跌水消能措施。4.2.3排水边沟设计本次设计道路在棚洞处采用边沟收集道路雨水。边沟水力计算表如下：表4-3边沟排水水力计算(P=5,综合径流系数v=0.9)序 号位置道路桩号服务 面积设计流量过流能力边沟断面 尺寸坡度流速(ha)(LZs)(LZs)(m)()(ms)1站南路Kl+795Kl+9451.39
