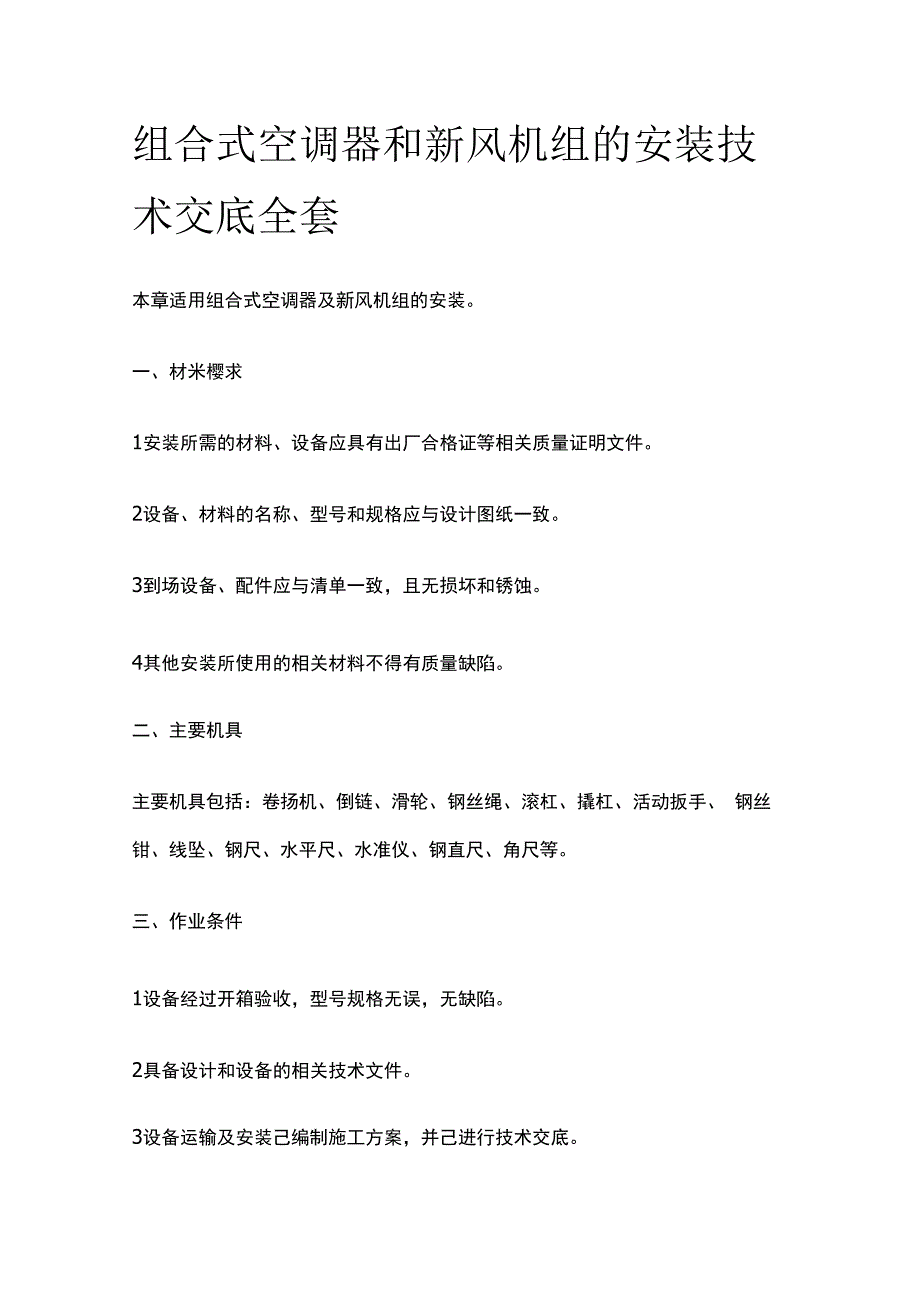

1、组合式空调器和新风机组的安装技 术交底全套本章适用组合式空调器及新风机组的安装。一、材米樱求1安装所需的材料、设备应具有出厂合格证等相关质量证明文件。2设备、材料的名称、型号和规格应与设计图纸一致。3到场设备、配件应与清单一致，且无损坏和锈蚀。4其他安装所使用的相关材料不得有质量缺陷。二、主要机具主要机具包括：卷扬机、倒链、滑轮、钢丝绳、滚杠、撬杠、活动扳手、 钢丝钳、线坠、钢尺、水平尺、水准仪、钢直尺、角尺等。三、作业条件1设备经过开箱验收，型号规格无误，无缺陷。2具备设计和设备的相关技术文件。3设备运输及安装己编制施工方案，并己进行技术交底。4对临时设施、运输道路、照明、消防设施、主要材料

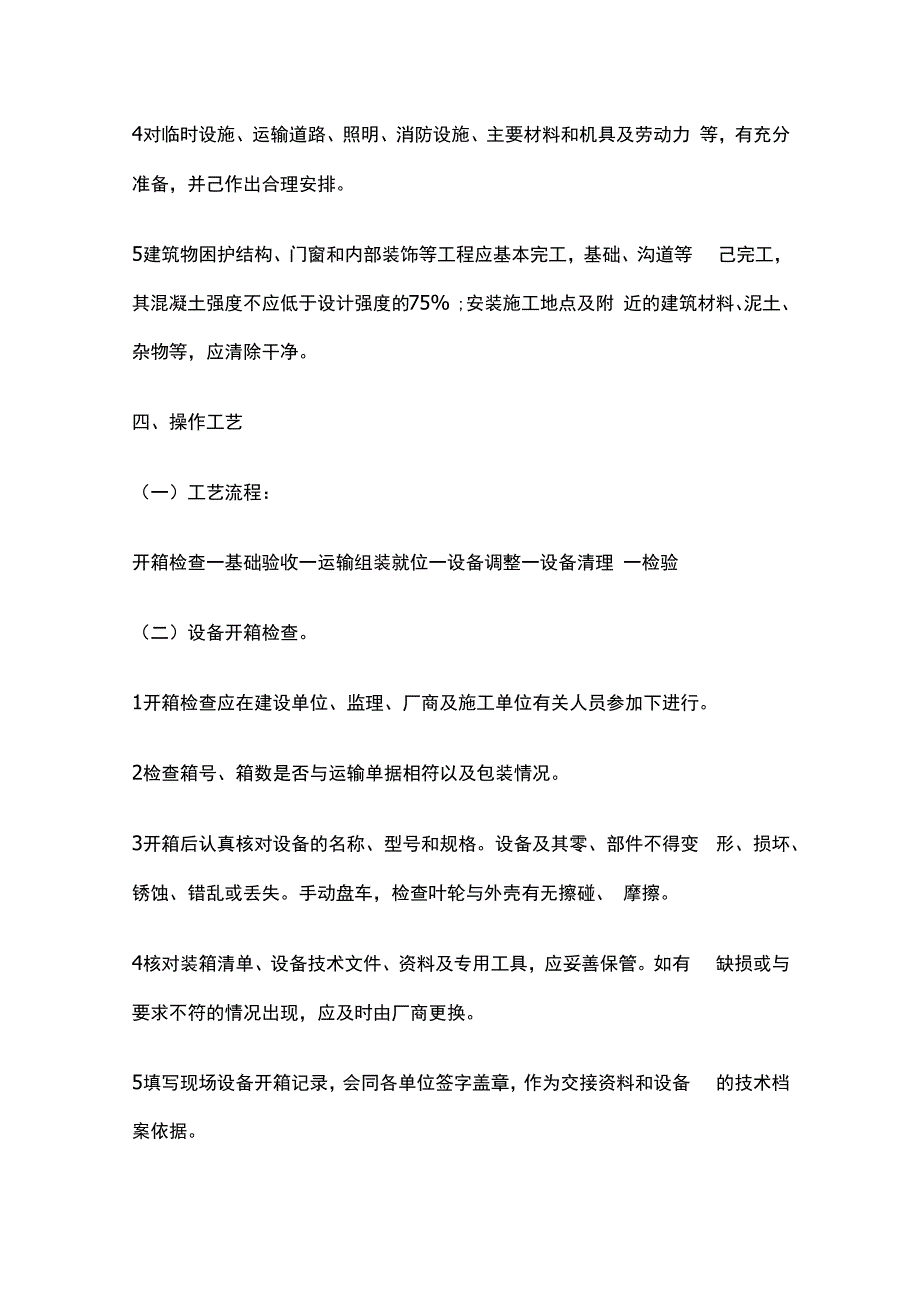

2、和机具及劳动力 等，有充分准备，并己作出合理安排。5建筑物困护结构、门窗和内部装饰等工程应基本完工，基础、沟道等 己完工，其混凝土强度不应低于设计强度的75% ;安装施工地点及附 近的建筑材料、泥土、杂物等，应清除干净。四、操作工艺（一）工艺流程：开箱检查一基础验收一运输组装就位一设备调整一设备清理 一检验（二）设备开箱检查。1开箱检查应在建设单位、监理、厂商及施工单位有关人员参加下进行。2检查箱号、箱数是否与运输单据相符以及包装情况。3开箱后认真核对设备的名称、型号和规格。设备及其零、部件不得变 形、损坏、锈蚀、错乱或丢失。手动盘车，检查叶轮与外壳有无擦碰、 摩擦。4核对装箱清单、设备技术文

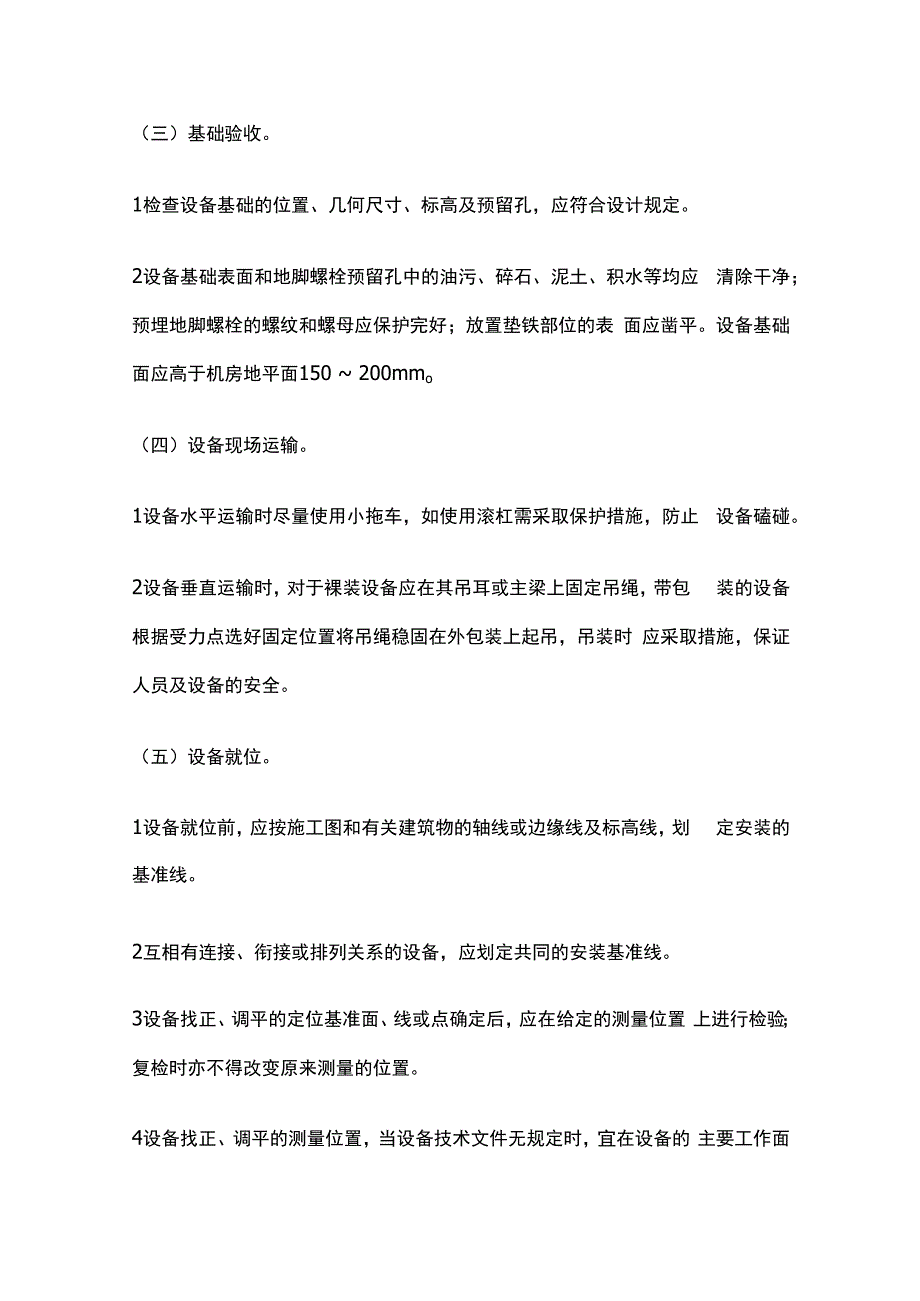

3、件、资料及专用工具，应妥善保管。如有 缺损或与要求不符的情况出现，应及时由厂商更换。5填写现场设备开箱记录，会同各单位签字盖章，作为交接资料和设备 的技术档案依据。（三）基础验收。1检查设备基础的位置、几何尺寸、标高及预留孔，应符合设计规定。2设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应 清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位的表 面应凿平。设备基础面应高于机房地平面150 200mmo（四）设备现场运输。1设备水平运输时尽量使用小拖车，如使用滚杠需采取保护措施，防止 设备磕碰。2设备垂直运输时，对于裸装设备应在其吊耳或主梁上固定吊绳，带包 装的设备根据受力
4、点选好固定位置将吊绳稳固在外包装上起吊，吊装时 应采取措施，保证人员及设备的安全。（五）设备就位。1设备就位前，应按施工图和有关建筑物的轴线或边缘线及标高线，划 定安装的基准线。2互相有连接、衔接或排列关系的设备，应划定共同的安装基准线。3设备找正、调平的定位基准面、线或点确定后，应在给定的测量位置 上进行检验；复检时亦不得改变原来测量的位置。4设备找正、调平的测量位置，当设备技术文件无规定时，宜在设备的 主要工作面确定。5组合式空调机组安装时应先检查空调器各段体与设计图纸是否相符, 各段体内所安装的设备、部件是否完整无损，安装配件应齐全。6分段组装的组合式空调机组安装时，因各段连接部位螺栓孔
5、大小、位 置均相同，故需注意段体的排列顺序必须与图纸相符，安装前对各功能 段进行编号，各段不得排错位置，空调机组分左式和右式，判断方法为 顺气流方向观察或按厂商说明书确定。7空调机组组装时应从设备的一端开始，逐一将各段体抬上基座校正位 置后加衬垫，将相邻的两段用螺栓连接严密牢固，每连接一段须将其内 部清理干净后方可继续安装。8空调机组与供、回水管的连接应按产品技术说明进行。无说明时，应 保证空气与水流的逆流换热，冷热水一般均采用下进上出方式。9检查门及门框应平正、牢固,无滴漏,开关灵活；凝结水的引流管（槽） 畅通，冷凝水排放管，应有水封，与外管路连接应正确。10组合式空调机组各功能段之间的连接
6、应严密，连接完毕后无漏风、 渗水、凝结水排放不畅或外溢等现象出现。11安装完毕后，机组应清理干净。箱体内应无杂物。五、质量标准（一）主控项目。1空调机组的妥装应符合下列规定：Q）型号、规格、方向和技术参数应符合设计要求。（2）现场组装的组合式空调机组应做漏风量测试其漏风量必须满足国家 标准组合式空调机组GB/T14294的规定。检查数量：按总数抽查2 0%,不少于一台。净化空调系统的机组，1 5级全数检查，69级抽查50%o检查方法：依据设计图核对，检查测试记录。（二）一般项目。1组合式空调机组及柜式空调机组的安装应符合下列规定：Q）组合式空调机组各功能段的组装应符合设计规定的顺序和要求各功
7、能段之间的连接应严密，整体应平直。（2 ）机组与供回水管连接应正确，机组下部冷凝水排放管的水封高度应 符合设计要求。(3 )机组应清扫干净，箱体内应无杂物、垃圾和积尘。(4 )机组内空气过滤器和空气热交换器翅片应清洁、完好。检查数量：按总数抽查20% ,不少于1台。检查方法：观察检查。2空气处理室的安装应符合下列规定：(1)金属空气处理室壁板及各段的组装位置正确,表面平整,连接严密、 牢固。(2)喷水段的本体及其检查门不得漏水，喷水管和喷嘴的排列、规格应符 合设计的规定，(3 )表面式换热器的散热面应保持清洁、完好。当用于冷却空气时，在 下部应设排水装置，冷凝水的引流管或槽应畅通，冷凝水不外溢
8、。(4)表面式换热器与围护结构间的缝隙以及表面式热交换器之间的缝隙, 应封堵严密。(5)换热器与系统供回水管的连接应正确，且严密不漏。检查数量：按总数抽查20% ,不少于1台。检查方法：观察检查。3平面位置安装基准线与基础实际轴线或与厂房墙（柱）的实际轴线、 边缘线的距离。其允许偏差为士 20mm。检查数量：按总数抽查20%,不少于1台。检查方法：依据设计图尺量。4设备定位基准的面、线或点对安装基准线的平面位置和标高的允许偏 差，应符合下表的规定：检查数量：按总数抽查20%,不少于1台。检查方法：尺量或水准仪测量。六、成品保护1空气处理室安装就位后，应在系统联通前做好外部防护措施，应不受 损坏，防止杂物落入机组内。2不得在安装完成后的空调机组上搭脚手板、脚手架，在室内装修时, 应对其加以覆盖，防止污染机体及内部管道。3空调机组安装就绪后未正式移交使用单位的情况下，空调机房应有专 人看管保护，防止损坏、丢失零部件。4如发生意外情况应马上报告有关部门领导，采取措施进行处理。七、应注意的问题 空气处理设备安装中应注意的问题见表。
