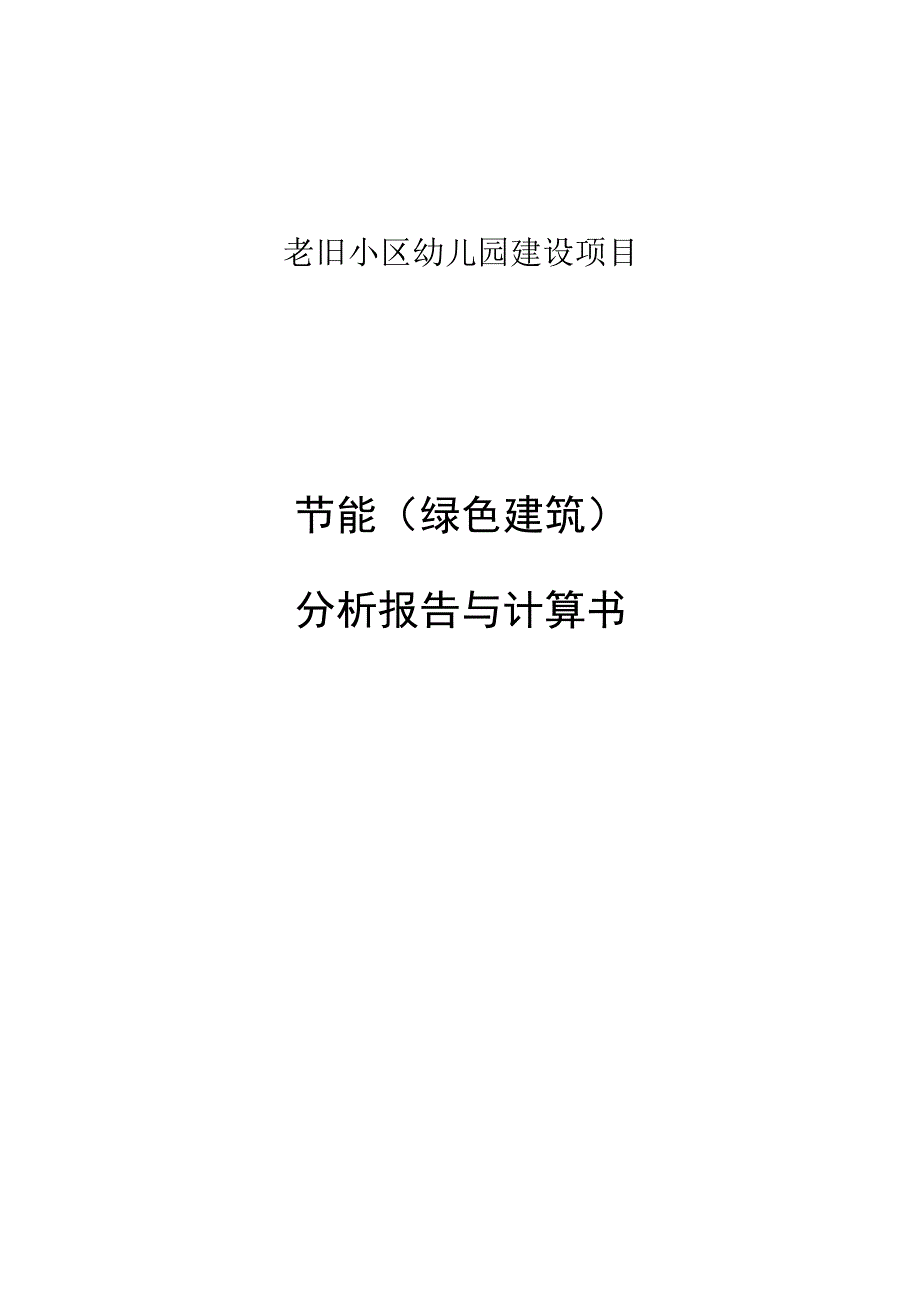

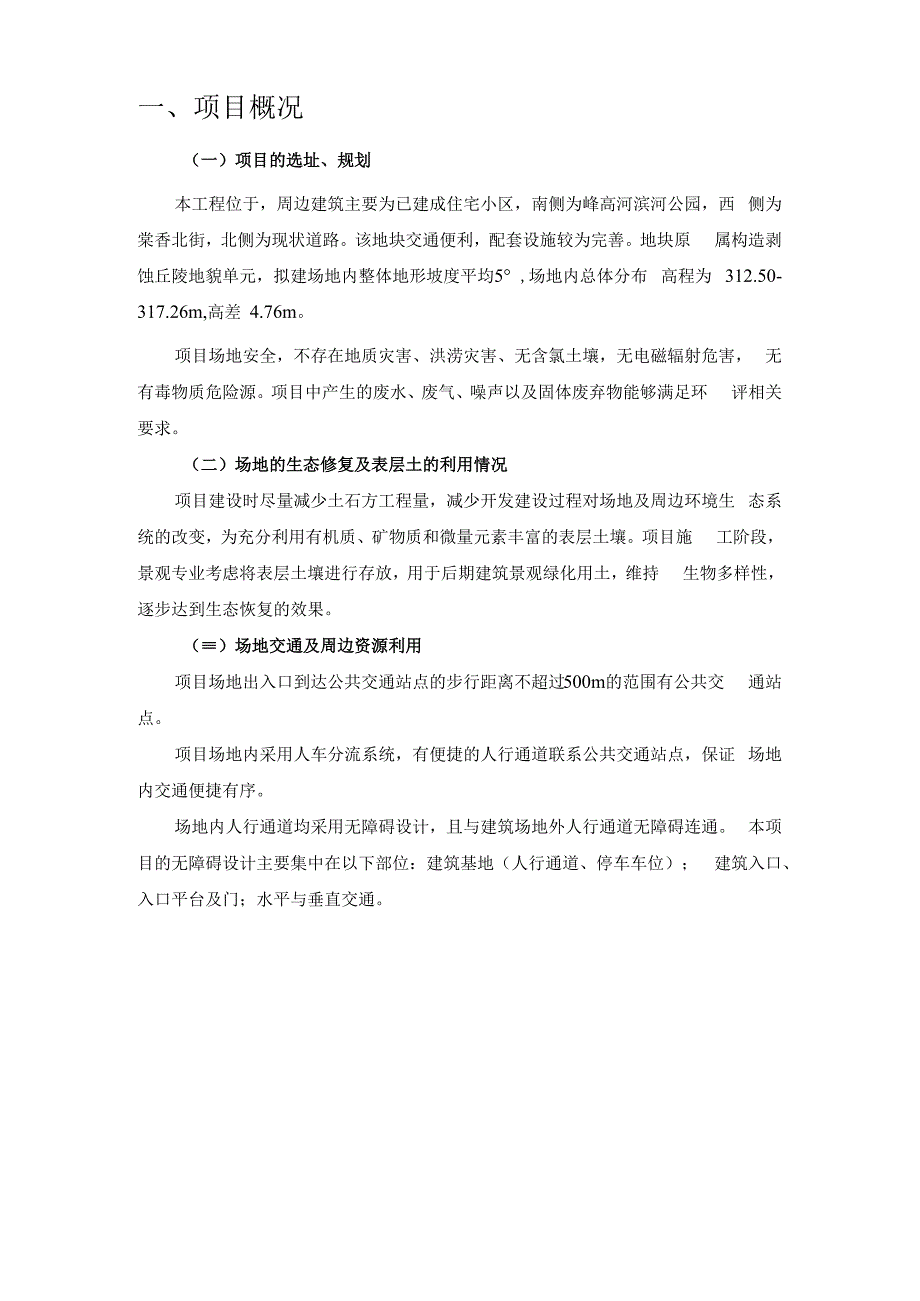

1、老旧小区幼儿园建设项目节能（绿色建筑）分析报告与计算书一、项目概况2二、室外风环境分析报告3三、室内天然采光分析报告3四、建筑日照分析报告4五、声环境分析7六、外窗与房间地板轴线面积比计算表8七、房间透光幕墙有效通风换气面积与房间外墙面积比例统计表.8八、热环境模拟报告8九、绿色建材应用比例计算表10十、可再循环材料、可再利用材料使用比例计算表12十一、高强钢筋用量比例及高耐久混凝土用量比例计算书13十二、装饰性构件14十三、外遮阳分析报告14十四、外墙外保温工程抗风压计算书15十五、外墙门窗系统抗风压性能计算报告17十六、年径流总量控制率及雨量径流系数计算书18一、项目概况（一）项目的选址、
2、规划本工程位于，周边建筑主要为已建成住宅小区，南侧为峰高河滨河公园，西 侧为棠香北街，北侧为现状道路。该地块交通便利，配套设施较为完善。地块原 属构造剥蚀丘陵地貌单元，拟建场地内整体地形坡度平均5 ,场地内总体分布 高程为 312.50-317.26m,高差 4.76m。项目场地安全，不存在地质灾害、洪涝灾害、无含氯土壤，无电磁辐射危害， 无有毒物质危险源。项目中产生的废水、废气、噪声以及固体废弃物能够满足环 评相关要求。（二）场地的生态修复及表层土的利用情况项目建设时尽量减少土石方工程量，减少开发建设过程对场地及周边环境生 态系统的改变，为充分利用有机质、矿物质和微量元素丰富的表层土壤。项目
3、施 工阶段，景观专业考虑将表层土壤进行存放，用于后期建筑景观绿化用土，维持 生物多样性，逐步达到生态恢复的效果。（）场地交通及周边资源利用项目场地出入口到达公共交通站点的步行距离不超过500m的范围有公共交 通站点。项目场地内采用人车分流系统，有便捷的人行通道联系公共交通站点，保证 场地内交通便捷有序。场地内人行通道均采用无障碍设计，且与建筑场地外人行通道无障碍连通。 本项目的无障碍设计主要集中在以下部位：建筑基地（人行通道、停车车位）； 建筑入口、入口平台及门；水平与垂直交通。建筑专业二、室外风环境分析报告根据项目总图，本项目大部分建筑采用自由式布局，根据室外风环境模拟分 析，冬季工况达到了
4、 “建筑物周围人行区距地高1.5m处风速小于5ms,户外休 息区、儿童娱乐区风速小于2ms,且室外风速放大系数小于2”的要求；冬季工 况达到了 “除迎风第一排建筑外，建筑迎风面与背风面表面风压差不大于5Pa” 的要求；夏季工况达到了 “场地内人活动区不出现涡旋或无风区”的要求；过渡 季工况达到了 “场地内人活动区不出现涡旋或无风区”的要求；夏季工况达到了 “50%以上可开启外窗室内外表面的风压差大于0.5Pa”的要求；过渡季工况达 到了 “50%以上可开启外窗室内外表面的风压差大于0.5Pa”的要求。详见室外风环境模拟分析报告建筑室内风环境公共建筑：1、各主要功能房间应设外窗，其外窗（含透光门
5、）及透光幕墙有效通风换 气面积不应小于该房间外墙面积10%o当不能满足时，应设置机械通风系统。2、建筑中庭充分利用自然通风降温，当自然通风不能满足要求时，应设置 机械排风装置加强自然补风。3、在过渡季典型风速和风向条件下，90%的房间的平均自然通风换气次数不 应低于2次/h。自然通风房间可开启外窗净面积不得小于房间地板面积的4%, 建筑内区房间若通过邻接房间进行自然通风，其通风开口面积应大于该房间净面 积的8%。三、室内天然采光分析报告本项目幼儿园主要功能房间采光等级为IH级，采光系数标准值均不小于 3. 0%,满足托儿所、幼儿园建筑设计规范JGJ 39-2016 （2019年版）第5. L
6、1 条的要求，详见采光计算报告书。四、建筑日照分析报告1 .项目概况本工程位于荣昌区昌州街道棠香北街上海公馆旁（地块：L070102）,周边建 筑主要为已建成住宅小区，南侧为峰高河滨河公园，西侧为棠香北街，北侧为现 状道路。该地块交通便利，配套设施较为完善。地块原属构造剥蚀丘陵地貌单元, 拟建场地内整体地形坡度平均5 ,场地内总体分布高程为312.50-317.26m,高 差 4.76m荣昌区昌州片区老旧小区幼儿园（玉屏幼儿园）建设项目是重庆市荣昌区玉 屏幼儿园开发代建的18班公立幼儿园。本工程建设规模、项目组成和主要特征 见表建筑设计。1.1 气候状况重庆属亚热带湿润季风气侯，热量资源丰富，
7、降水量充沛，具有冬暖春早、 夏多伏旱、无霜期长、降水丰富但分布不均、日照少、湿度大、雾多、风小等特 点。日照：重庆的纬度只有北纬二十多度，重庆海拔也只有二百多米，每天的 日出不早，日落不晚。且重庆的雨雾云量也不少，反射了太阳光；所以重庆的日 照时间并不长。温度：年平均气温17.8C,年极端最高气温44,年极端最低气温1.8。降雨量：年平均降水量为1138mm,降雨量最高1544.8Omrrb降雨量最低 为740.10mm。降雨多集中于5-9月，约占全年降雨量的69%, 7-9月常有大雨或 大暴雨，最大日降雨量达96mm,小时最大降雨量为62.1mm。风：年平均风速为1.5ms,年最大风速为26
8、.6ms0主导风向为北风。湿度：年平均相对湿度为85%,月际变化不大，阴天年平均有200多天。1.2 参考资料公共建筑节能（绿色建筑）设计标准DBJ50-052-2020重庆市城市规划管理技术规定民用建筑设计通则GB 50352城市居住区规划设计规范GB50180托儿所、幼儿园建筑设计规范JGJ 39-2016 （2019年版）委托方提供的项目总平面图、建筑设计图纸、设计说明、建筑效果图等图 纸资料2日照环境模拟参数设置2.1 软件选择本项目拟采用斯维尔Sun2023软件建立日照分析模型，对建筑日照环境进 行评估。2.2 气象参数选择数据来源为中国热环境气象数据集的重庆市的气象数据：CHN-C
9、hongqing, 分析本项目冬至日（2001年12月22日）逐时日照条件。2.3 物理模型模拟鸟瞰图2.4 分析结果冬至日日照时间分析平面示意图3、日照时刻表计算高度取各层窗台高0.9m,计算日照基准年选择2001年，计算冬至日9:00-15:00日照时间，计算精度Imin,计算时间选用真太阳时，计算网格间距0.5m。窗日照分析表层号窗位窗台高（米）日照时间朝向日照时间总有效日照1-3层10.6008:00 16:0008:00南偏东24度14.5008:00 16:0008:00南偏东25度220.60 4.5008:00 16:0008:00南偏东17度330.60 4.5008:00
10、16:0008:00南偏东9度440.60 4.5008:00 16:0008:00正南50.6008:00 16:0008:00南偏西11度54.5008:00 16:0008:00南偏西10度6 60.60 4.5008:00 16:0008:00南偏西17度70.6008:00 16:0008:00南偏西27度74.5008:00 16:0008:00南偏西26度80.6008:12 16:0007:48南偏西35度84.5008:08 16:0007:5290.6009:39 16:0006:21南偏西51度94.5009:36 16:0006:24100.6010:22 16:000
11、5:38南偏西62度104.5010:20 16:0005:40南偏西61度110.6010:53 16:0005:07南偏西70度114.5010:51 16:0005:09120.6011:40 16:0004:20南偏西84度124.5011:39 16:0004:21130.6012:11 16:0003:49北偏西86度134.5012:10-16:0003:50北偏西87度14200.60 4.5008:00 16:0008:00南偏东32度210.6010:41 13:2102:40214.5008:00 16:0008:00220.6010:54 13:2102:2722250
12、.60 4.5008:00 16:0008:00260.6008:00 15:5907:59南偏东15度270.6008:00 13:5405:54南偏东58度280.6008:00-11:3303:33北偏东82度4分析结果经过对项目在冬至日条件下的模拟分析得知：本项目幼儿园活动室均能充分获得太阳光，满窗日照时数23小时。满足 托儿所、幼儿园建筑设计规范GB JGJ39中活动室冬至日满窗日照不应少于 3h的要求。幼儿园偏西向活动室室外设置耐候窗帘，避免眩光照射室内，以及 减少西晒的影响，从而改善室内的舒适环境。综上，项目满足公共建筑节能（绿色建筑）设计标准DBJ50-052-2020 条文”
13、4.1.4第1项建筑的总体规划和总平面设计应有利于自然通风和冬季日照， 建筑规划布局应满足日照标准，且不降低周边建筑的日照标准。”五、声环境分析报告（一）场地内的声环境控制本项目声环境质量良好，为进一步提高声环境质量，提升教学、办公、居住 环境的舒适度，建议景观设计考虑在项目临主干道部位采取适当的噪音优化措 施，例如种植高大乔木绿化，以进一步优化建筑室内噪声环境。（二）建筑室内声环境控制建筑设计时，平面布局合理优化，合理的安排建筑平面与空间，防止噪声干 扰。本项目无文化建筑、体育建筑、广电建筑、会议建筑、影院建筑等专业用途 的建筑功能房间，无需进行专项声学设计报告。六、外窗与房间地板轴线面积比
14、计算表公共建筑90%以上主要功能房间，外窗可开启面积不低于房间地板轴线面积 的4%。七、房间透光幕墙有效通风换气面积与房间外墙面积 比例统计表本项目公共建筑外窗可开启面积不低于房间外墙面积的10%o不满足要求房 间设置机械通风。八、热环境分析报告1、规范标准参考依据：1）绿色建筑评价标准GB/T 50378-20192）城市居住区热环境设计标准JGJ 286-20133）民用建筑设计统一标准GB 50352-20194）绿色建筑评价技术细则20195）民用建筑绿色性能计算标准JGJT 449-20186）公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）2、设计要求2. 1公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）中对建筑 室外热环境的具体要求为：“4.3.7室外热环境应满足国家现行有关标准的要求。”根据公共建筑节能（绿色建筑）设计标准技术审查细则4. 3. 7条规定： 热环境是基于居住区所进行整体性评价，对单个项目，为简化判断，可按以下方 式进行设计，并应至少符合下
