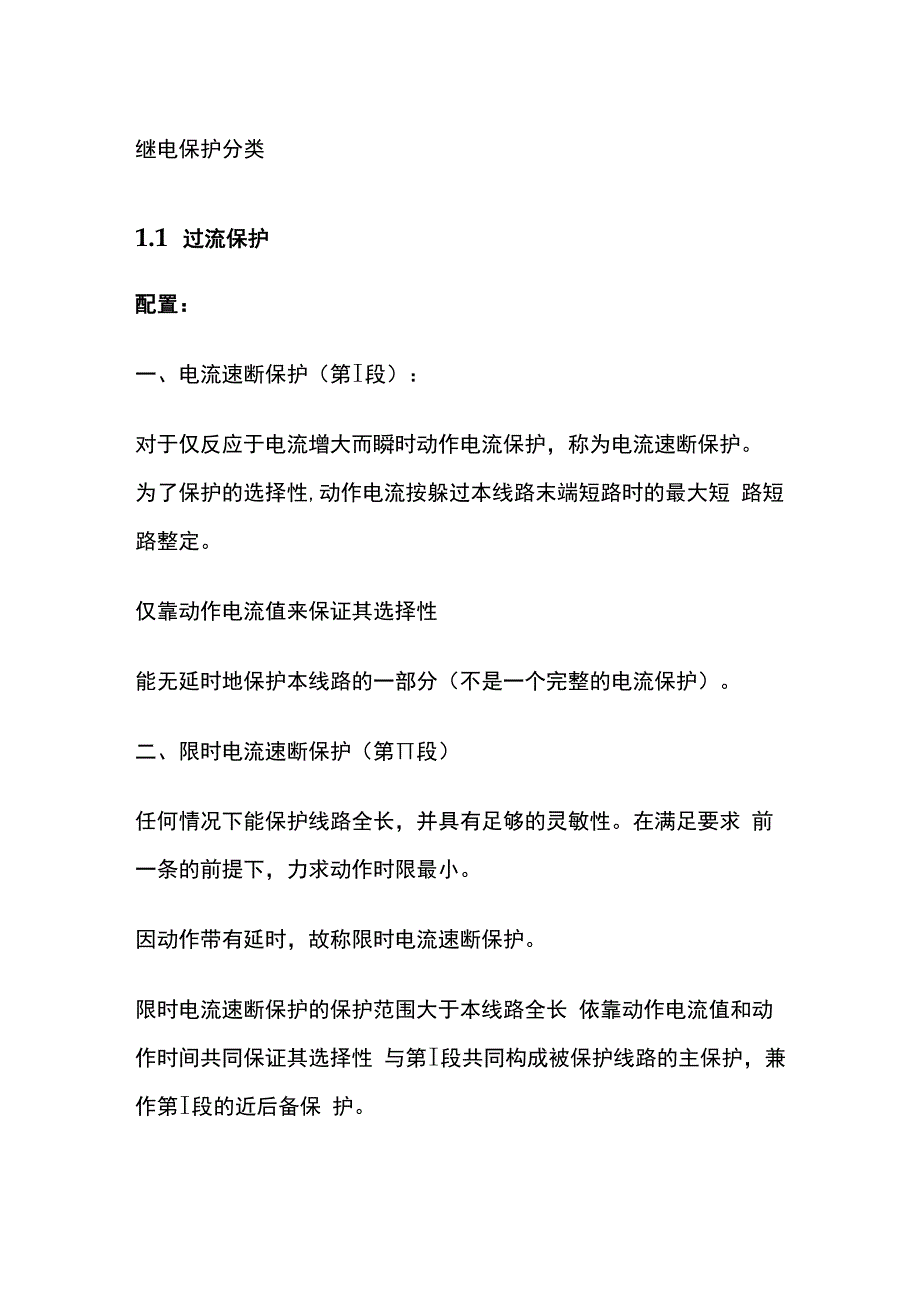

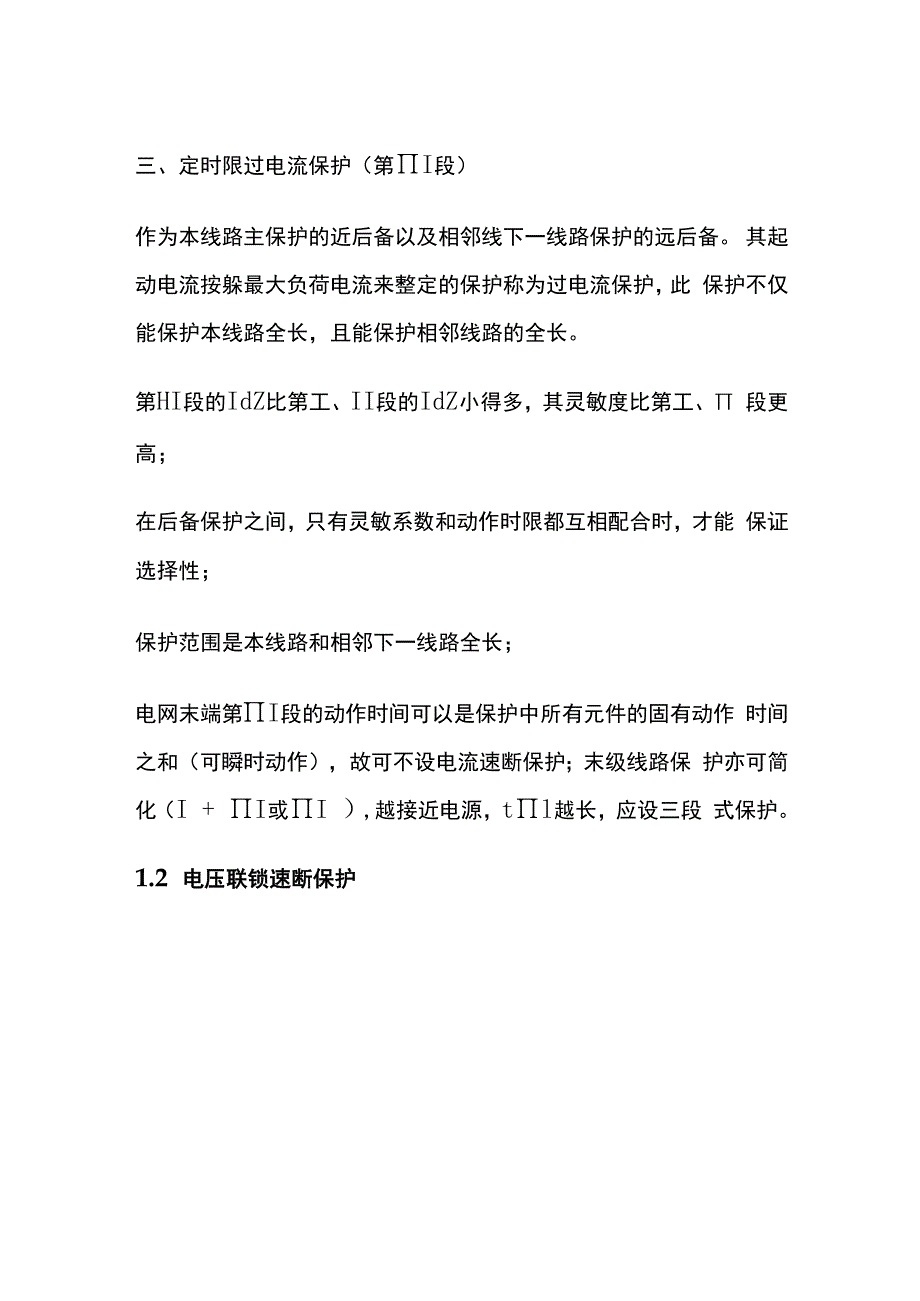

1、继电保护分类1.1 过流保护配置：一、电流速断保护（第I段）：对于仅反应于电流增大而瞬时动作电流保护，称为电流速断保护。 为了保护的选择性,动作电流按躲过本线路末端短路时的最大短 路短路整定。仅靠动作电流值来保证其选择性能无延时地保护本线路的一部分（不是一个完整的电流保护）。二、限时电流速断保护（第段）任何情况下能保护线路全长，并具有足够的灵敏性。在满足要求 前一条的前提下，力求动作时限最小。因动作带有延时，故称限时电流速断保护。限时电流速断保护的保护范围大于本线路全长 依靠动作电流值和动作时间共同保证其选择性 与第I段共同构成被保护线路的主保护，兼作第I段的近后备保 护。三、定时限过电流保护

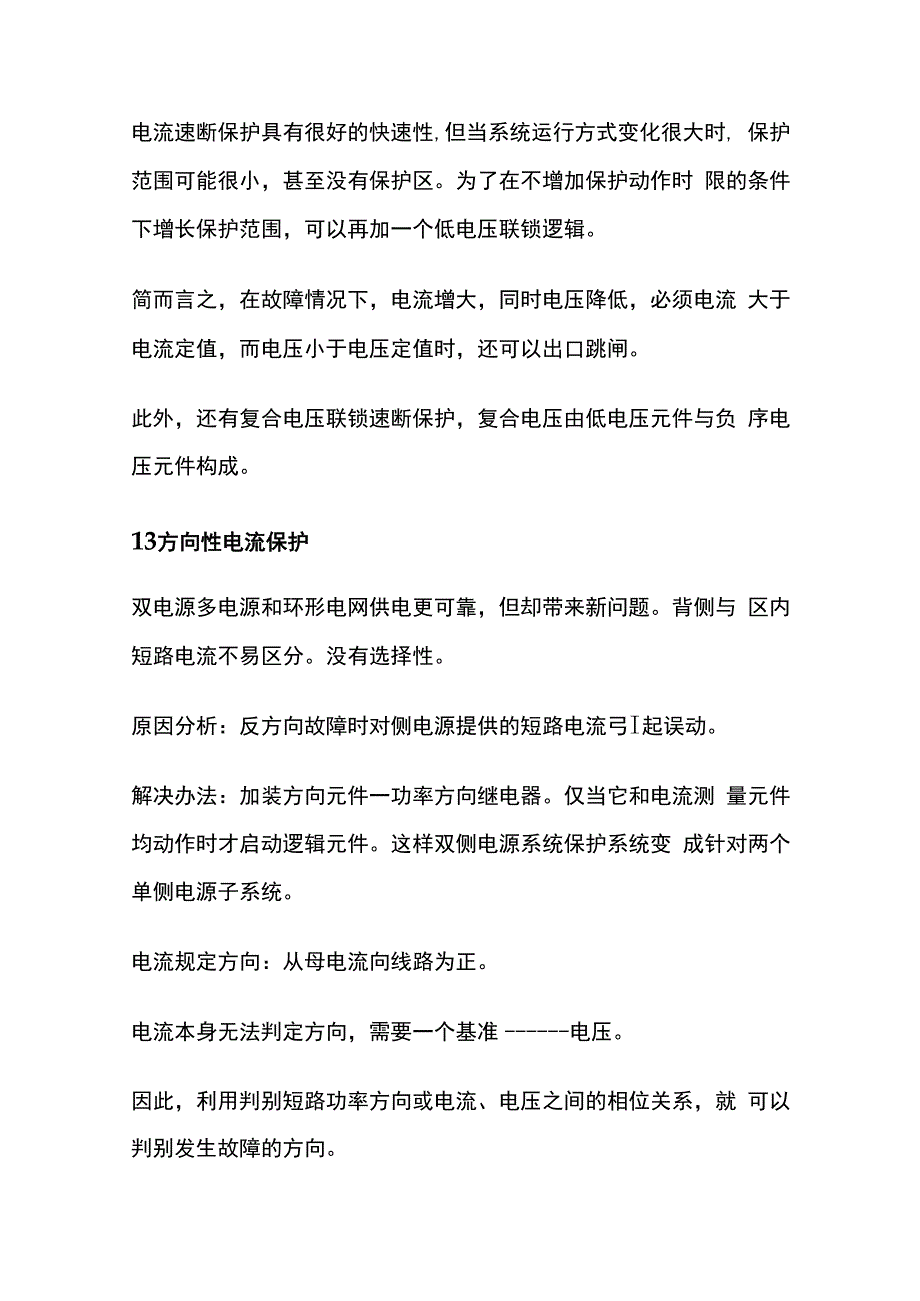

2、（第I段）作为本线路主保护的近后备以及相邻线下一线路保护的远后备。 其起动电流按躲最大负荷电流来整定的保护称为过电流保护，此 保护不仅能保护本线路全长，且能保护相邻线路的全长。第HI段的IdZ比第工、II段的IdZ小得多，其灵敏度比第工、 段更高；在后备保护之间，只有灵敏系数和动作时限都互相配合时，才能 保证选择性；保护范围是本线路和相邻下一线路全长；电网末端第I段的动作时间可以是保护中所有元件的固有动作 时间之和（可瞬时动作），故可不设电流速断保护；末级线路保 护亦可简化（I + I或I ）,越接近电源，tl越长，应设三段 式保护。1.2 电压联锁速断保护电流速断保护具有很好的快速性,但当系
3、统运行方式变化很大时, 保护范围可能很小，甚至没有保护区。为了在不增加保护动作时 限的条件下增长保护范围，可以再加一个低电压联锁逻辑。简而言之，在故障情况下，电流增大，同时电压降低，必须电流 大于电流定值，而电压小于电压定值时，还可以出口跳闸。此外，还有复合电压联锁速断保护，复合电压由低电压元件与负 序电压元件构成。13方向性电流保护双电源多电源和环形电网供电更可靠，但却带来新问题。背侧与 区内短路电流不易区分。没有选择性。原因分析：反方向故障时对侧电源提供的短路电流弓I起误动。解决办法：加装方向元件一功率方向继电器。仅当它和电流测 量元件均动作时才启动逻辑元件。这样双侧电源系统保护系统变 成
4、针对两个单侧电源子系统。电流规定方向：从母电流向线路为正。电流本身无法判定方向，需要一个基准电压。因此，利用判别短路功率方向或电流、电压之间的相位关系，就 可以判别发生故障的方向。死区：当正方向出口短路时，电压降到很低，甚至为零。这样功 率方向判据中的方向公式最终结果为O,没有方向，这种情况称 之为死区。消除办法：加电压记忆回路。1.4 线路的接地保护大接地电流系统：系统中主变压器中性点直接接地在此系统中， 当发生接地故障时，通过变压器接地点构成短路通路，使故障相 流过很大的短路电流。IlOKV及以上电网中性点直接接地系统60KV及以下电网中性点不接地或不直接接地（小接地电流系 统）运行经验表
5、明，在中性点直接接地系统中，单相接地故障几率占 总故障率的70%-90%。所以如何正确设置接地故障的保护是 该系统的中心问题之一。而在该系统中发生单相接地故障，系统 中会出现零序分量，而正常运行时无零序分量。故可利用零序分 量构成接地短路的保护。我公司产品中变压器后备保护中就使用 了零序过流保护元件。小接地电流系统：中性点不接地或经过消弧线圈和高阻抗接地的 三相系统，称为小电流接地系统。在小接地电流系统中，当发生单相接地时，由于故障点的电流很 小，且三相电压仍保持对称，对负荷供电没有影响，因此，一般 都允许再继续运行1-2小时,而不必立即跳闸。但是单相接地后， 非故障相对地电压升高L732倍，
6、会危害绝缘。为防止故障进一 步扩大，要求继电保护装置能有选择地发出信号，以便运行人员 及时处理。我公司的保护产品中，套管零序功率方向保护(IFPO )即为小接 地系统的选线功能。1.5 自动重合闸1.5.1. 自动重合闸在电力系统中的作用自动重合闸装置是将因故障跳开后的断路器按需要自动投入的 一种自动装置。运行经验表明，架空线路大多数故障是瞬时性的，如：(1)雷击过电压引起绝缘子表面闪络。(2 )大风时的短时碰线。(3 )通过鸟类身体(或树枝)放电。此时，若保护动熄弧故障消除 合断路器 恢复供电。自动重合闸的作用：(1)对暂时性故障，可迅速恢复供电，从而能提高供电的可靠 性。(2)对两侧电源线
7、路，可提高系统并列运行的稳定性，从而提 高线路的输送容量。(3)可以纠正由于断路器或继电保护误动作引起的误跳闸。但是启动重合闸本身不能判断故障是瞬时性的,还是永久性的。 所以若重合于永久性故障时，其不利影响：(1)使电力系统又一次受到故障的冲击；(2)使断路器的工作条件恶化(因为在短时间内连续两次切断 短路电流)。据运行资料统计，自动重合闸成功率60-90% ,经济效益很高， 所以在电力系统中得到了广泛应用。1.5.2. 对自动重合闸的基本要求(1)动作迅速。一般0.5秒L5秒。(2)不允许任意多次重合,即动作次数应符合预先的规定，如 一次或两次(最多四次)。(3)动作后应能自动复归，准备好再
8、次动作。(4)手动跳闸时不应重合(手动操作或遥控操作)。(5)手动合闸于故障线路不重合(多属于永久性故障)。1.5.3. 三相自动重合闸(-)单侧电源线路的三相一次重合闸：当线路上故障(单相接地短路、相间短路) 保护动作跳开 三相 重合闸起动 合三相：故障是瞬时性的,重合成 功；故障是永久性的，保护再次跳开三相，不再重合。(二)两侧电源线路三相一次重合闸：L应考虑的两个问题：(1)时间的配合：考虑两侧保护可能以不同的延时跳闸，此时 须保证两侧均跳闸后，故障点有足够的去游离时间。(2 )同期问题：重合时两侧系统是否同期的问题以及是否允许 非同期合闸的问题。在两侧的断路器上，除装有单侧电源线路的自
9、动重合闸外，在一 侧(M侧)装有低电压继电器，用以检查线路上有无电压(检 无压侧）,在另T则（N侧）装有同期检定继电器,进行同期检 定（检同期侧）。1）工作过程：当线路短路时，两侧DL断开，线路失去电压，M侧低电压继电 器动作，经自动重合闸重合。a、重合成功，N侧同步检定继电 器在两侧电源符合同步条件后再进行重合，恢复正常供电；b、 重合不成功，保护再次动作，跳开M侧DL不再重合，N侧不 重合。2）两点说明：a、有上述分析可见，M侧DL如重合于永久性故障，就I各连续 两次切断短路电流，所以工作条件比N侧恶劣，为此，通常两 侧都装设低电压继电器和同步检定继电器，利用连结片定期切换 其工作方式,以
10、使两侧工作条件接近相同。b、在正常工作情况下,由于某种原因（保护误动、误碰跳闸机 构等）使检无压侧（M侧）误跳闸时，因线路上仍有电压，无 法进行重合（缺陷），为此，在检无压侧也同时投入同步检定继 电器，使两者的触点并联工作。这样，在上述情况下，同步检定 继电器工作，可将误跳闸的DL重新合闸。注：在使用同步检定的T则，绝对不允许同时投入无压检定继电 器。1.5.4. 重合闸动作时限的选择原则L单侧电源线路的三相重合闸：原则上越短越好，但应力争重合成功，保证：(1)故障点电弧熄灭、绝缘恢复；(2)断路器触头周围绝缘强度的恢复及消弧室重新充满油，准 备好重合于永久性故障时能再次跳闸，否则可能发生DL
11、爆炸, 如果采用保护装置起动方式，还应加上DL跳闸时间。根据运行经验，采用0.5到1秒左右。2、两侧电源线路的三相重合闸：除上述要求外，还须考虑时间配合，按最不利情况考虑：本侧先 跳，对侧后跳。1.5.5. 自动重合闸与继电保护的配合两者关系极为密切，保护可利用重合闸提供的便利条件，加速切 除故障，一般有如下两种配合方式：L重合闸前加速保护(简称前加速) 只在线路首端安装重合闸。故障时先无选择地跳闸，再由重合闸 重合，若成功，恢复正常供电；若不成功，按选择性动作。优点：快速切出故障，设备少。缺点：永久性故障，再次切除故障的时间可能很长；装ZCH的 DL动作次数多，若DL拒动，将扩大停电范围。主
12、要用于35KV以下的网络。2、重合闸后加速保护（简称后加速）每条线路上均装有选择性的保护和ZCHo第一次故障时，保护按有选择性的方式动作跳闸，若是永久性故 障，重合后则加速保护动作，切除故障。优点：第一次跳闸时有选择性的，再次切除故障的时间加快，有 利于系统并联运行的稳定性。缺点：第一次动作时间可能时限稍长。应用于35KV以上的高压网络中。1.5.6. 与低周低压减载的配合当电力系统发生有功功率缺额引起系统频率大幅度下降时,按频 率下降的不同程度自动断开相应的非重要负荷，阻止频率下降, 并且频率迅速恢复到某期望值,这种安全自动装置称为自动低周 （或彳氐频）减载装置。由于氐周减载是属于线路的不正
13、常运行状态，不需要重合闸，故 低周减载动作后，应去闭锁重合闸。1.6 电压并列电压并列是一种控制PT （电压互感器）的自动装置。电压并列主要应用于单母线分段情况下。两段母线上各有一台 PTz正常运行时两PT各自给保护及测量装置提供二次电压，当 其中一台PT检修时，本段母线上的保护测量装置不能失压，这 时便采用了电压并列的方式。将分段开关合上，此时两段母线上 PT的测量电压均相同，这时，把两段电压并列，其中一台PT 退出运行，由工作PT提供两段母线上的保护及测量装置所需的 二次电压。此外，对于双母线接线中，还需要一种电压切换的自动装置。在 双母线接线中，两根母线上都有PTz而断路器只能挂在一根母
14、 线上，该断路器上的保护、测量回路所需的电压也必须接入相应 PT的量。电压切换就是把相应PT的电压切入装置的一种装置。 它利用断路器刀闸的辅助接点，对两路电压进行切换。1.7 备用电源自投 在现代电力系统中，为满足电网经济运行及可靠供电，常采用备 用电源自动投入装置。备自投装置使系统自动装置与继电保护装 置相结合，是一种对用户提供不间断供电的经济而又有效的技术 措施。一次系统的运行方式可能会根据需要而变动。为了自适应一次系 统，备自投也有多种运行方式，但基本上都遵循以下的总则：1.工作母线失压（非pt断线造成）；2,跳开与原工作电源相连接的断路器，以免备用电源合闸于故 障；3 .检查备用电源是
15、否合格，如满足要求则合上工作母线与备用 电源相连的断路器。4 .备自投只动作一次。备自投适用的常见主接线方式图中，UXl和UX2表示进线的任一相电压；IXl和1X2表示进 线任一相电流；UI、UII为一段母线和二段母线电压。IDL 2DL 3DL为系统中的断路器。在这种接线方式下，共有三种可能的运行方式，从而也就有三种 备自投方式。以下分别详细说明。第一种运行方式:3DL处于断开位置，I、II段母线分裂运行,分别由进线L进线 2供电。在这种运行方式下，如果进线1故障，导致I段母线失 压，此时备自投装置应能自动断开运行断路器IDL ,然后再投入 分段开关3DL ,使母线I恢复供电。反之亦然。第二种运行方式：IDL与3DL处于合闸位置,2DL断开。正常运行时由进线1给 两条母线供电。在这种运行方式下，如果进线1故障，导致两段 母线均失压，此时备自投装置应能自动断开运行断路器IDL ,然 后再投入2DL ,使进线2给母线供电。第三种运行方式与第二种相似，正常时由进线2工作，进线1 备用。只要有足够的开入量和模拟量信息，在这种主接线方式就可以完 成各种备自投功能。备用电源和备用设备自动投入装置的动作时间的确定，是以使负 荷的停电时间尽可能短为原则，以减少电动
