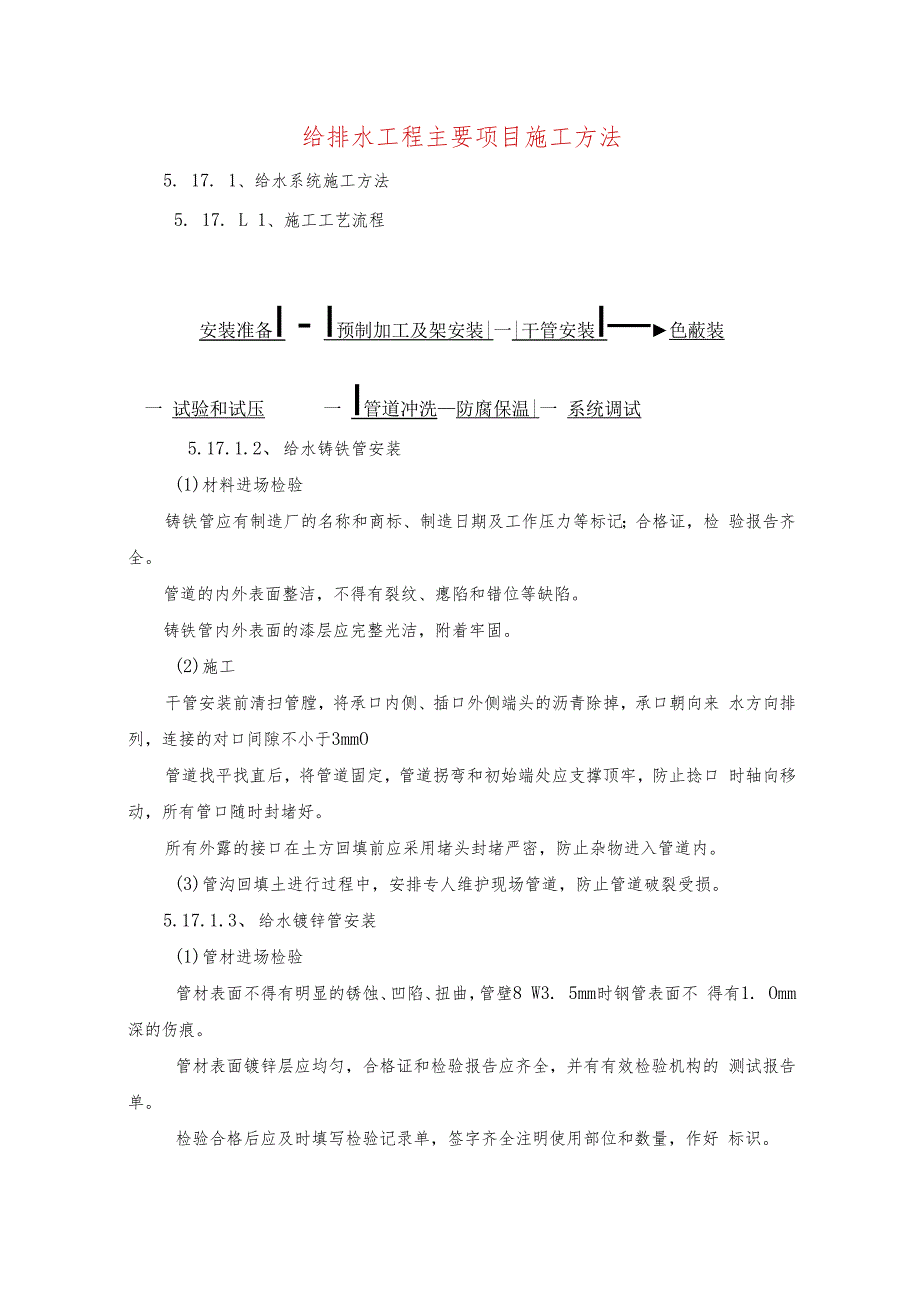

1、给排水工程主要项目施工方法5. 17. 1、给水系统施工方法5. 17. L 1、施工工艺流程安装准备I - I预制加工及架安装|一|干管安装I色蔽装一 试验和试压一 I管道冲洗防腐保温|一 系统调试5.17.1.2、 给水铸铁管安装(1)材料进场检验铸铁管应有制造厂的名称和商标、制造日期及工作压力等标记；合格证，检 验报告齐全。管道的内外表面整洁，不得有裂纹、瘪陷和错位等缺陷。铸铁管内外表面的漆层应完整光洁，附着牢固。(2)施工干管安装前清扫管膛，将承口内侧、插口外侧端头的沥青除掉，承口朝向来 水方向排列，连接的对口间隙不小于3mmO管道找平找直后，将管道固定，管道拐弯和初始端处应支撑顶牢，

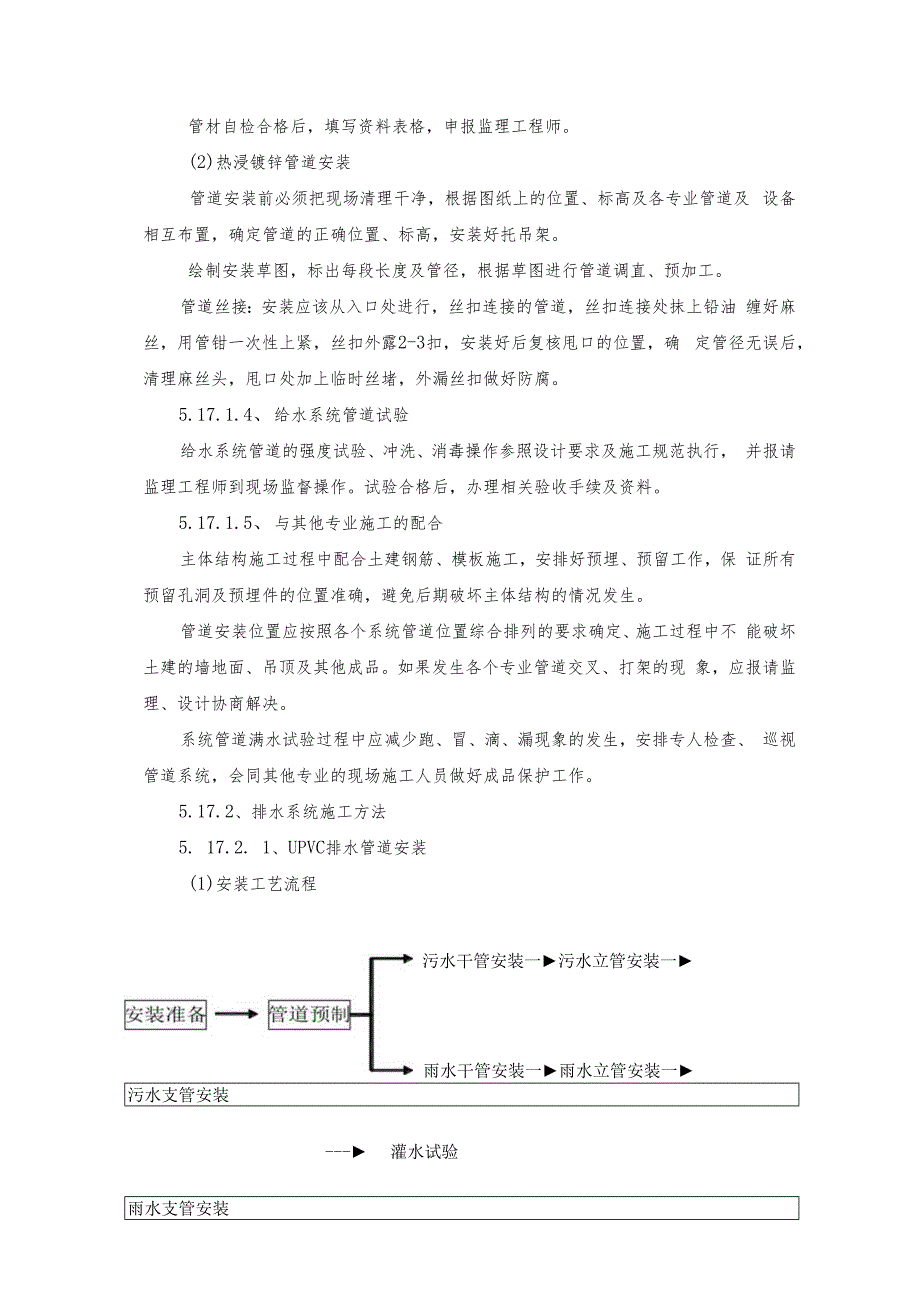

2、防止捻口 时轴向移动，所有管口随时封堵好。所有外露的接口在土方回填前应采用堵头封堵严密，防止杂物进入管道内。(3)管沟回填土进行过程中，安排专人维护现场管道，防止管道破裂受损。5.17.1.3、 给水镀锌管安装(1)管材进场检验管材表面不得有明显的锈蚀、凹陷、扭曲，管壁8 W3. 5mm时钢管表面不 得有1. Omm深的伤痕。管材表面镀锌层应均匀，合格证和检验报告应齐全，并有有效检验机构的 测试报告单。检验合格后应及时填写检验记录单，签字齐全注明使用部位和数量，作好 标识。管材自检合格后，填写资料表格，申报监理工程师。(2)热浸镀锌管道安装管道安装前必须把现场清理干净，根据图纸上的位置、标高及
3、各专业管道及 设备相互布置，确定管道的正确位置、标高，安装好托吊架。绘制安装草图，标出每段长度及管径，根据草图进行管道调直、预加工。管道丝接：安装应该从入口处进行，丝扣连接的管道，丝扣连接处抹上铅油 缠好麻丝，用管钳一次性上紧，丝扣外露2-3扣，安装好后复核甩口的位置，确 定管径无误后，清理麻丝头，甩口处加上临时丝堵，外漏丝扣做好防腐。5.17.1.4、 给水系统管道试验给水系统管道的强度试验、冲洗、消毒操作参照设计要求及施工规范执行， 并报请监理工程师到现场监督操作。试验合格后，办理相关验收手续及资料。5.17.1.5、 与其他专业施工的配合主体结构施工过程中配合土建钢筋、模板施工，安排好预
4、埋、预留工作，保 证所有预留孔洞及预埋件的位置准确，避免后期破坏主体结构的情况发生。管道安装位置应按照各个系统管道位置综合排列的要求确定、施工过程中不 能破坏土建的墙地面、吊顶及其他成品。如果发生各个专业管道交叉、打架的现 象，应报请监理、设计协商解决。系统管道满水试验过程中应减少跑、冒、滴、漏现象的发生，安排专人检查、 巡视管道系统，会同其他专业的现场施工人员做好成品保护工作。5.17.2、排水系统施工方法5. 17.2. 1、UPVC排水管道安装(1)安装工艺流程污水干管安装一污水立管安装一雨水干管安装一雨水立管安装一污水支管安装灌水试验雨水支管安装(2)伸缩节安装管端插入伸缩节间隙为：夏

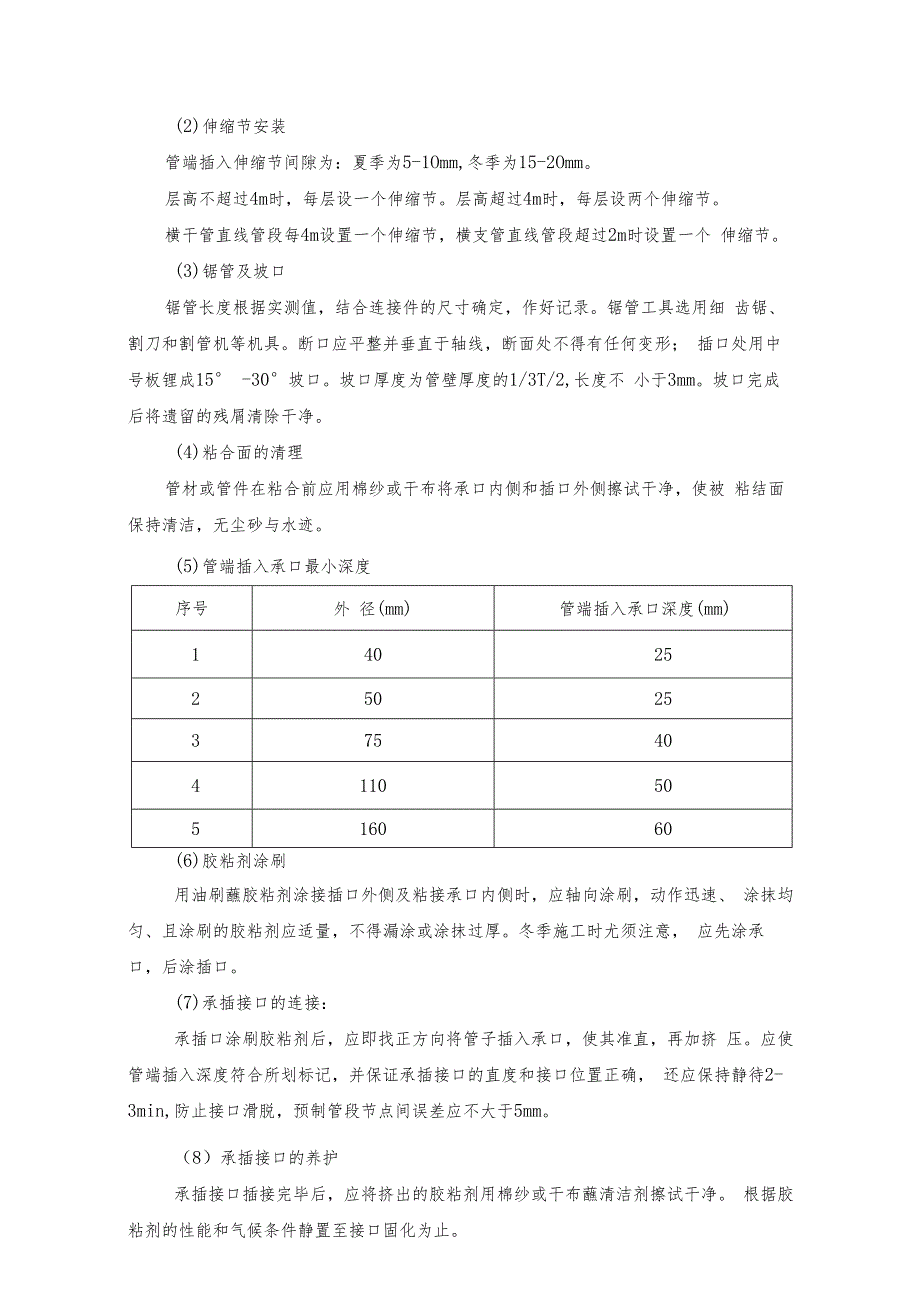

5、季为5-1Omm,冬季为15-2Omm。层高不超过4m时，每层设一个伸缩节。层高超过4m时，每层设两个伸缩节。横干管直线管段每4m设置一个伸缩节，横支管直线管段超过2m时设置一个 伸缩节。(3)锯管及坡口锯管长度根据实测值，结合连接件的尺寸确定，作好记录。锯管工具选用细 齿锯、割刀和割管机等机具。断口应平整并垂直于轴线，断面处不得有任何变形； 插口处用中号板锂成15 -30坡口。坡口厚度为管壁厚度的1/3T/2,长度不 小于3mm。坡口完成后将遗留的残屑清除干净。(4)粘合面的清理管材或管件在粘合前应用棉纱或干布将承口内侧和插口外侧擦试干净，使被 粘结面保持清洁，无尘砂与水迹。(5)管端插入承
6、口最小深度序号外 径(mm)管端插入承口深度(mm)140252502537540411050516060(6)胶粘剂涂刷用油刷蘸胶粘剂涂接插口外侧及粘接承口内侧时，应轴向涂刷，动作迅速、 涂抹均匀、且涂刷的胶粘剂应适量，不得漏涂或涂抹过厚。冬季施工时尤须注意， 应先涂承口，后涂插口。(7)承插接口的连接：承插口涂刷胶粘剂后，应即找正方向将管子插入承口，使其准直，再加挤 压。应使管端插入深度符合所划标记，并保证承插接口的直度和接口位置正确， 还应保持静待2-3min,防止接口滑脱，预制管段节点间误差应不大于5mm。（8）承插接口的养护承插接口插接完毕后，应将挤出的胶粘剂用棉纱或干布蘸清洁剂擦试
7、干净。 根据胶粘剂的性能和气候条件静置至接口固化为止。5.17.2.2、 机制排水铸铁管安装（1）管道进场检验采用离心铸铁管及管件的规格、型号符合设计要求及国家标准要求，产品要 有合格证。管壁厚薄均匀，内外光滑整洁，无浮砂、包砂，更不允许有砂眼、裂纹、飞 刺和疙瘩。（2）水泥捻口连接为了减少在施工安装中捻口，应对管材进行预制。预制好的管段应采用湿麻 绳缠绕灰口，并浇水养护，常温两天后方可安装。施工中进行捻口时应注意水灰比，管道要调正、调直。捻好的灰口应低于承 0. 3-0. 5cm,并作好养护。按照施工图对铺设好的管道坐标、标高及预留管口尺寸进行检验，确认准确。（3）排水管道横管与横管之间、横
8、管与立管之间的连接它们的连接应采用45的三通、四通或90的斜三通、斜四通，不得采用90的正三通、正四通连接。（4）管道安装坡度按照下表执行管径DN505N75DNlOODN150DN200坡度0. 0350. 0250. 020.010. 0085.17.2.3、 卫生器具安装（1）卫生洁具安装除按图纸要求及91SB标准图册详图安装外，还应研读产品说明书，按其产品的特殊要求进行安装。（2）卫生器具固定件必须用镀锌膨胀螺栓，加胶垫、平光垫，且安装必须 牢固平稳，外表干净美观，通水试验合格。（3）在土建做防水之前，预埋好卫生器具的膨胀螺栓。5. 17. 2. 4、灌水试验室内排水管道、室外雨水管道的闭水试验按照规范要求进行。检验合格后 报请监理工程师验收，办理相关手续。
