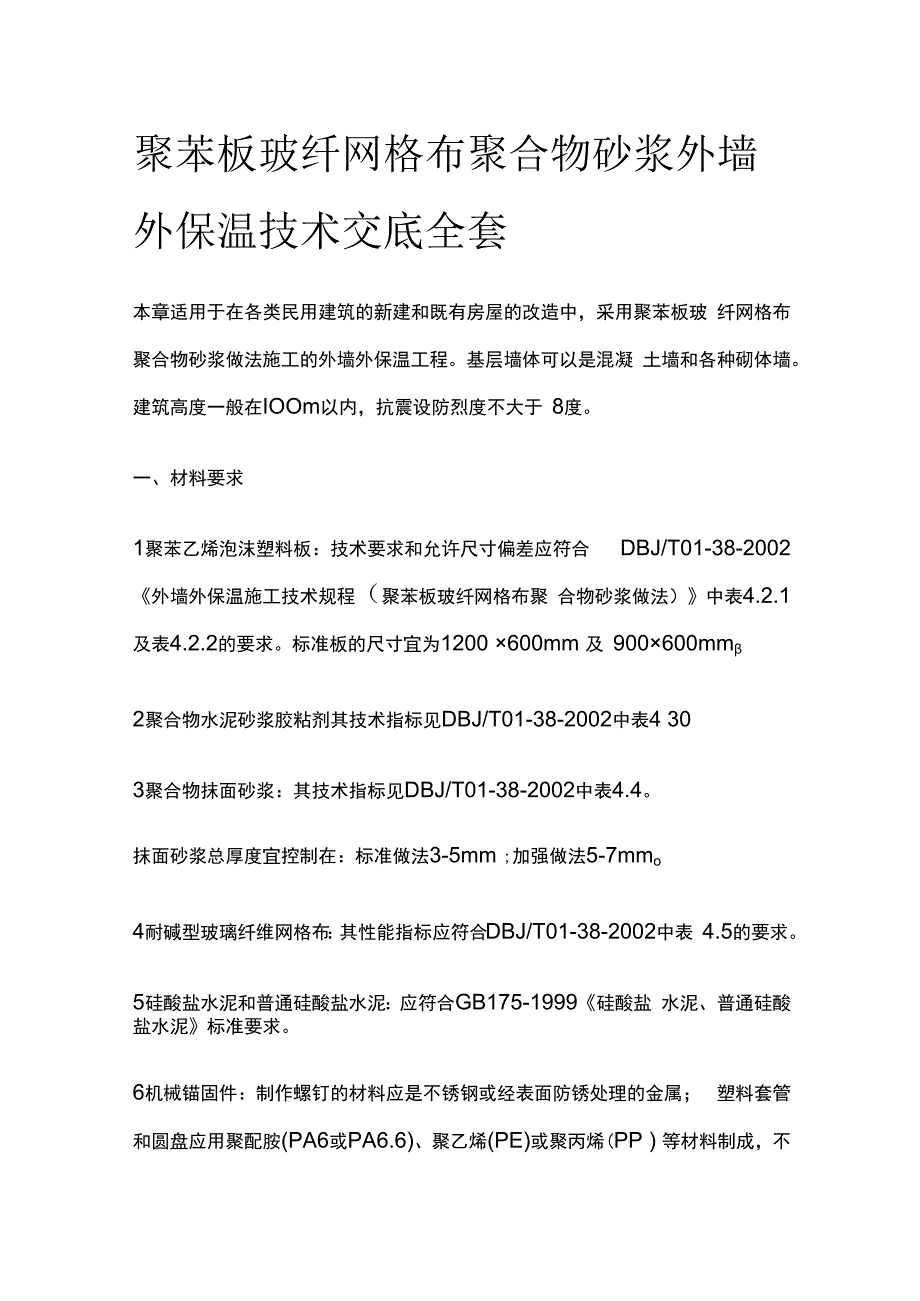

1、聚苯板玻纤网格布聚合物砂浆外墙外保温技术交底全套本章适用于在各类民用建筑的新建和既有房屋的改造中，采用聚苯板玻 纤网格布聚合物砂浆做法施工的外墙外保温工程。基层墙体可以是混凝 土墙和各种砌体墙。建筑高度一般在IOOm以内，抗震设防烈度不大于 8度。一、材料要求1聚苯乙烯泡沫塑料板：技术要求和允许尺寸偏差应符合 DBJ/T01-38-2002外墙外保温施工技术规程（聚苯板玻纤网格布聚 合物砂浆做法）中表4.2.1及表4.2.2的要求。标准板的尺寸宜为1200 600mm 及 900600mm2聚合物水泥砂浆胶粘剂其技术指标见DBJ/T01-38-2002中表4 303聚合物抹面砂浆：其技术指标见

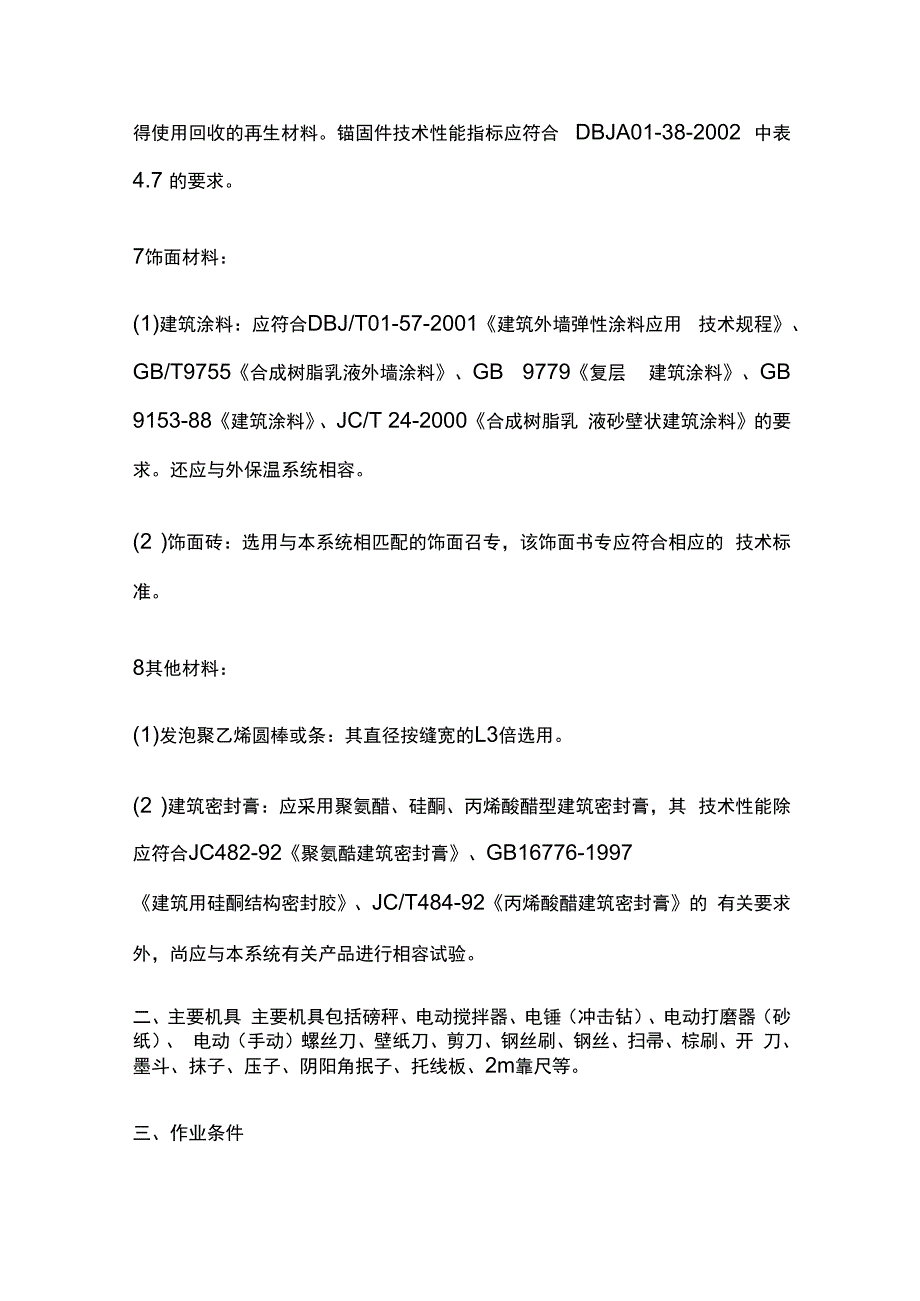

2、DBJ/T01-38-2002中表4.4。抹面砂浆总厚度宜控制在：标准做法3-5mm ;加强做法5-7mmo4耐碱型玻璃纤维网格布：其性能指标应符合DBJ/T01-38-2002中表 4.5的要求。5硅酸盐水泥和普通硅酸盐水泥：应符合GB175-1999硅酸盐 水泥、普通硅酸盐水泥标准要求。6机械锚固件：制作螺钉的材料应是不锈钢或经表面防锈处理的金属； 塑料套管和圆盘应用聚配胺(PA6或PA6.6)、聚乙烯(PE)或聚丙烯(PP ) 等材料制成，不得使用回收的再生材料。锚固件技术性能指标应符合 DBJA01-38-2002 中表 4.7 的要求。7饰面材料：(1)建筑涂料：应符合DBJ/T01
3、-57-2001建筑外墙弹性涂料应用 技术规程、GB/T9755合成树脂乳液外墙涂料、GB 9779复层 建筑涂料、GB 9153-88建筑涂料、JC/T 24-2000合成树脂乳 液砂壁状建筑涂料的要求。还应与外保温系统相容。(2 )饰面砖：选用与本系统相匹配的饰面召专，该饰面书专应符合相应的 技术标准。8其他材料：(1)发泡聚乙烯圆棒或条：其直径按缝宽的L3倍选用。(2 )建筑密封膏：应采用聚氨醋、硅酮、丙烯酸醋型建筑密封膏，其 技术性能除应符合JC482-92聚氨酷建筑密封膏、GB16776-1997建筑用硅酮结构密封胶、JC/T484-92丙烯酸醋建筑密封膏的 有关要求外，尚应与本系统

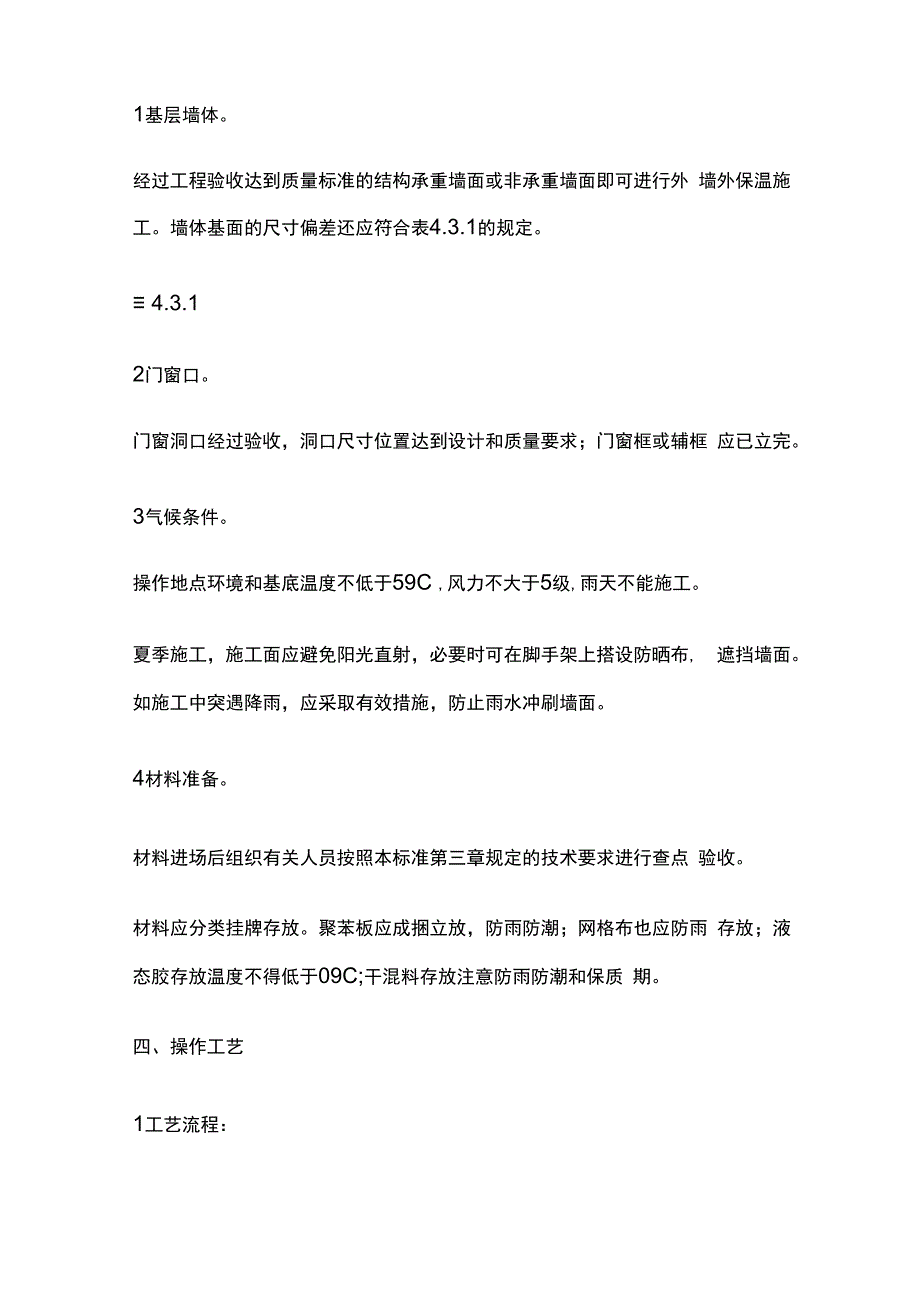

4、有关产品进行相容试验。二、主要机具 主要机具包括磅秤、电动搅拌器、电锤（冲击钻）、电动打磨器（砂纸）、 电动（手动）螺丝刀、壁纸刀、剪刀、钢丝刷、钢丝、扫帚、棕刷、开 刀、墨斗、抹子、压子、阴阳角抿子、托线板、2m靠尺等。三、作业条件1基层墙体。经过工程验收达到质量标准的结构承重墙面或非承重墙面即可进行外 墙外保温施工。墙体基面的尺寸偏差还应符合表4.3.1的规定。 4.3.12门窗口。门窗洞口经过验收，洞口尺寸位置达到设计和质量要求；门窗框或辅框 应已立完。3气候条件。操作地点环境和基底温度不低于59C ,风力不大于5级,雨天不能施工。夏季施工，施工面应避免阳光直射，必要时可在脚手架上搭设防
5、晒布, 遮挡墙面。如施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面。4材料准备。材料进场后组织有关人员按照本标准第三章规定的技术要求进行查点 验收。材料应分类挂牌存放。聚苯板应成捆立放，防雨防潮；网格布也应防雨 存放；液态胶存放温度不得低于09C;干混料存放注意防雨防潮和保质 期。四、操作工艺1工艺流程：2聚苯板厚度作用。外墙传热系数的计算以及聚苯板厚度的选用应符合民用建筑节能设计 标准（采暖居住建筑部分）附录C和民用建筑热工设计规范的有 关规定。北京地区居住建筑外墙传热系数限值和聚苯板厚度选用分别见表 442-1 和表 4.4.2-2o北京地区居住建筑外窗传热系数从4.0-2.2wm2k
6、表 4.421表 442-2注：EPS板导热系数计算取值0.045 wmko3对轻质材料墙体以及既有建筑的墙体保温改造,应对胶粘剂与墙体基 面的粘结强度或机械锚固件的拔出力进行实测，以便具体设计夕M呆温系 统同墙体基面的连接方案。对高层建筑，标高在20m以上的部位，宜 增设机械锚固件，以提高连接安全度。锚固件数量：标高在50m以下 的不宜少于4个/ m2 ;标高在50m以上的不宜少于6个/ m2。4基面准备。对新建工程，经过工程验收达到质量标准的结构承重墙面 或非承重墙面方可进行外墙外保温施工。对既有建筑墙体进行保温改造时，需对外墙外表面进行检查，通过检测 确认其与所用胶粘齐IJ有良好的附着力
7、。gpF = BS1000.20Nmm2o其中，F基层墙体的附着力（Nmm2 ）;B实测基层墙体与所用胶粘剂的拉伸粘结强度（Nmm2 ）;S粘结面积率（ ）。如果基层墙体的附着力不能满足要求，应对基层墙体外表面作彻底清理, 或增加粘结面积率，或考虑加设机械锚固件。对于未达到以上标准的墙面应按照以下方法进行处理: 对新建工程，墙面的混凝土残渣和脱模剂必须清理干净，墙面平整度超 差部分应剔凿或修补。旧房进行外保温施工时应彻底清理不能保证粘结强度的原外墙面层（暴 皮、粉化、松动的原外装饰面层，出现裂缝空鼓的抹灰面层），修补缺 陷，加固找平。伸出墙面的（设备、管道）连接件已安装完毕，并留出外保温施工的
8、余 地。5弹控制线。根据建筑立面设计和外墙外保温技术要求，在墙面弹出外 门窗水平、垂直控制线及伸缩缝线、装饰缝线等。6挂基准线。在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准 钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。7配制聚合物砂浆胶粘剂。根据生产厂使用说明书提供的配合比配制， 专人负责，严格计量，机械搅拌，确保搅拌均匀。拌好的胶粘剂在静停 IOmin后还需经二次搅拌才能使用。配好的料注意防晒避风，以免水分 蒸发过快。一次配制量应在可操作时间内用完。8粘贴翻包网格布。凡在粘贴的聚苯板侧边外露处（如伸缩缝、建筑沉 降缝、温度筵等缝线两侧、门窗口处），都应做网格布翻包处理
9、，做法 参见DBJ/TO1-38-2002附录A洞口做法。9粘贴聚苯板。外保温用聚苯板标准尺寸为600mm 900mm. 600mm1200mm两种，非标准尺寸或局部不规则处可现场裁切，但 必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸超过300mm的聚苯板。聚苯板的拼缝不得正好留在门窗口的四角处。当采用粘结方式固定聚苯板时，粘贴方式有点框法和条粘法。点框法适 用于平整度较差的墙面，应保证粘结面积不小于30% ,加强处见个体 工程设计；条粘法适用于平整度较好的墙面。不得在聚苯板侧面涂抹胶 粘剂。具体做法参见DBJ/TO1-38-2002附录A聚苯板粘结示意。排板时按水平顺序排列，上下错缝
10、粘贴，阴阳角处应做错茬处理，做法 参见DBJ/T01-38-2002附录A聚苯板排列示意图。粘板应用专用工具轻柔、均匀挤压聚苯板，随时用2m靠尺和托线板检 查平整度和垂直度。粘板时注意清除板边溢出的胶粘剂，使板与板之间 无碰头灰。板缝拼严，缝宽超出2mm时用相应厚度的聚苯片填塞。拼缝高差不大于L5mm ,否则应先用砂纸或专用打磨机具打磨平整。10锚固件固定。设计要求采用机械锚固件固定聚苯板时，锚固件安装 应至少在胶粘剂使用24h后进行，用电锤（冲击钻）在聚苯板表面向 内打孔，孑L视锚固件直径而定，进墙深度不得小于设计要求。拧人或 敲人锚固钉，钉头和园盘不得超出板面。11配制抹面砂浆。按照生产厂
11、提供的配合比配制抹面砂浆，做到计量 准确、机械二次搅拌，搅拌均匀。配好的料注意防晒避风，一次配制量 应控制在可操作时间内用完，超过可操作时间后不准再度加水（胶）使 用。12抹底层抹面砂浆。聚苯板安装完毕检查验收后进行聚合物砂浆抹灰。 抹灰分底层和面层两次。在聚苯板面抹底层抹面砂浆，厚度2-3mmo 同时将翻包网格布压人砂浆中。门窗口四角和阴阳角部位所用的增强网 格布随即压人砂浆中，具体做法参见DBJ01-38-2002附录A阴阳角 做法和洞口做法。13贴压网格布。将网格布绷紧后贴于底层抹面砂浆上，用抹子由中间向四周把网格布压 人砂浆的表层，要平整压实，严禁网格布褶皱。网格布不得压人过深， 表面
12、必须暴露在底层砂浆之外。单张网格布长度不宜大于6m。铺贴遇有搭接时,必须满足横向100mm、 纵向80mm的搭接长度要求。14抹面层抹面砂浆。在底层抹面砂浆凝结前再抹一道抹面砂浆罩面，厚度L2mm ,以仅覆 盖网格布、微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形成空 鼓。砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、 阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬，留茬间距不小于15Omm ,以免网格布搭接处平整度超出偏差。15 缝的处理。外墙外保温可设置伸缩缝、装饰缝。在结构沉降缝、温度缝处也应做相 应处理，
13、具体做法参见DBJ/T01-38-2002附录A变形缝做法和装饰线 条做法。留设伸缩缝时,分格条应在进行抹灰工序时就放人彳寺砂浆初凝后起出， 修整缝边。缝内填塞发泡聚乙烯圆棒（条）作背衬，直径或宽度为缝宽 的L3倍，再分两次勾填建筑密封膏，深度为缝宽的50%-70%沉降缝与温度缝根据缝宽和位置设置金属盖板，以射钉或螺丝紧固。具 体做法参见DBJOl-38-2002附录A变形缝做法。16加强层做法。考虑首层与其他需加强部位的抗冲击要求，在标准夕H呆温做法基础上加 铺一层网格布，并再抹一道抹面砂浆罩面，以提高抗冲击强度。在这种 双层网格布做法中，底层网格布可以是标准网格布,也可以是质量更大、 强度
14、更高的增强网格布，以满足设计要求的抗冲击强度为原则。加强部 位抹面砂浆总厚度宜为5-7mm在同一块墙面上，加强层做法与标准层做法间应留设伸缩缝。17装饰线条做法。装饰缝应根据建筑设计立面效果处理成凸型或凹型。凸型称为装饰线, 以聚苯板来体现为宜，此处网格布与抹面砂浆不断开。粘贴聚苯板时, 先弹线标明装饰线条位置，将加工好的聚苯板线条粘于相应位置。线条 突出墙面超过IOOmm时，需加设机械固定件。线条表面按普通夕M呆 温抹灰做法处理。凹型称为装饰缝，用专用工具在聚苯板上刨出凹槽再抹防护层砂浆。参 见DBJ/TOI-38-2002附录A装饰线条做法。18外饰面涂料做法。待抹灰基面达到涂料施工要求时
