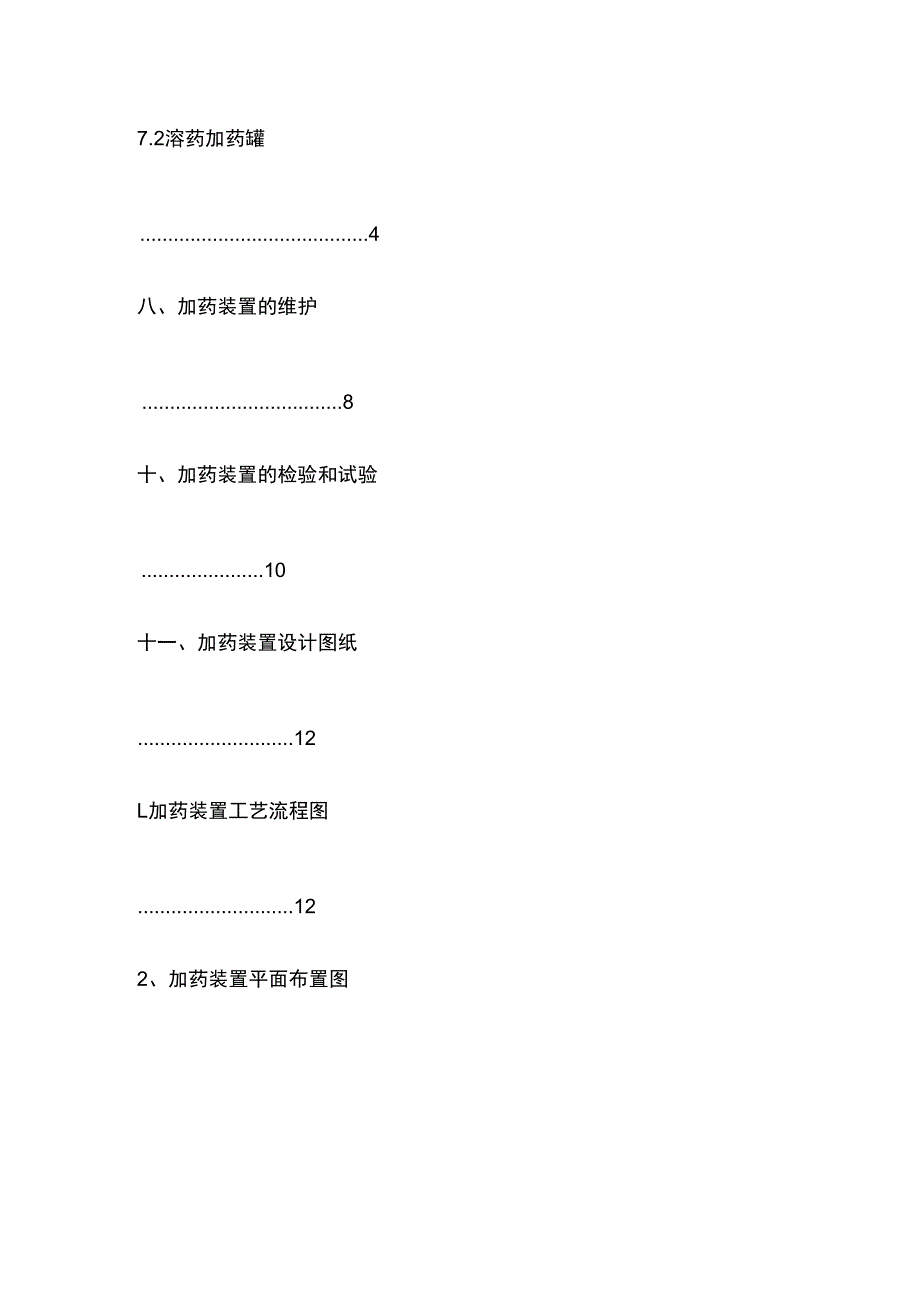

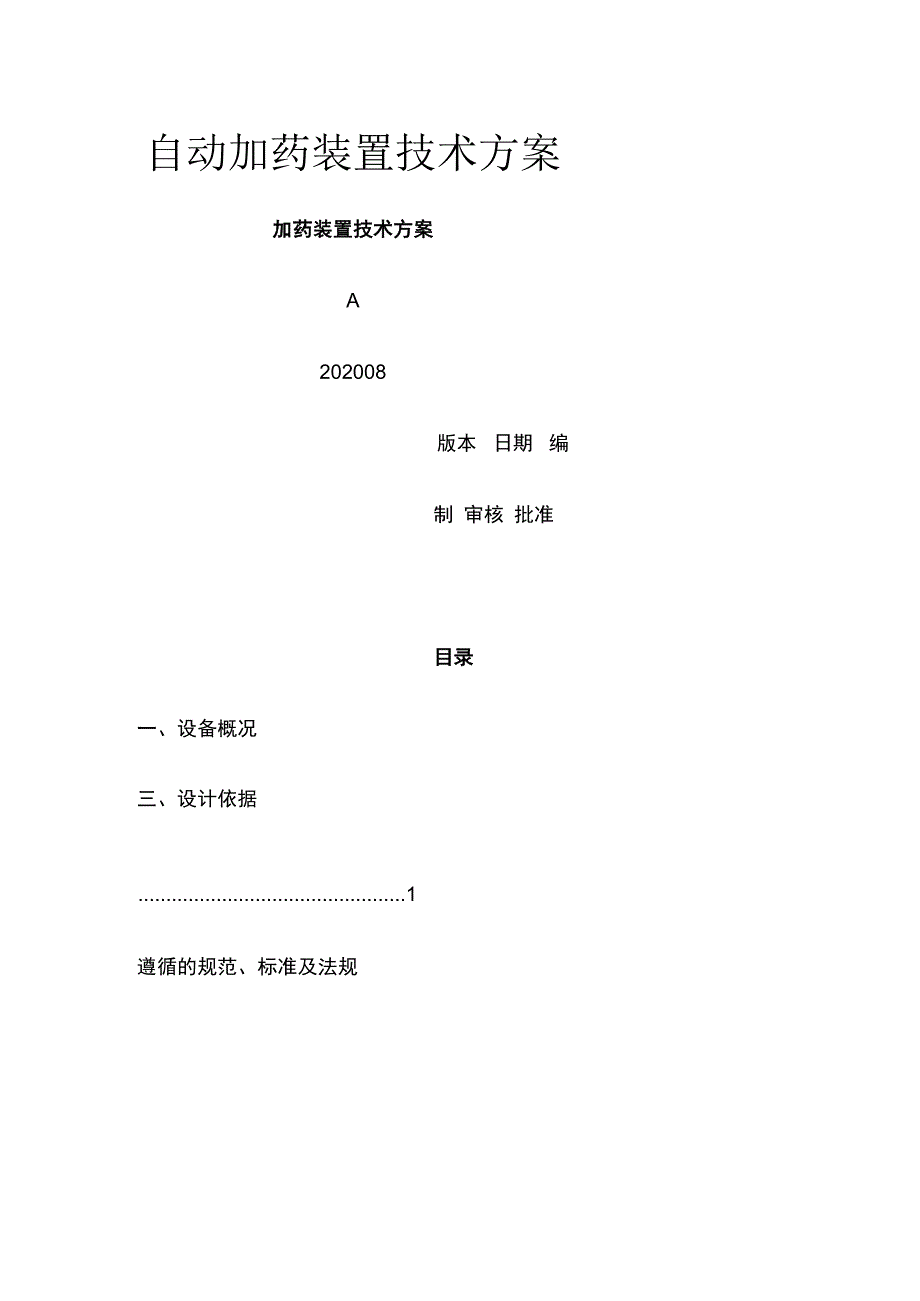

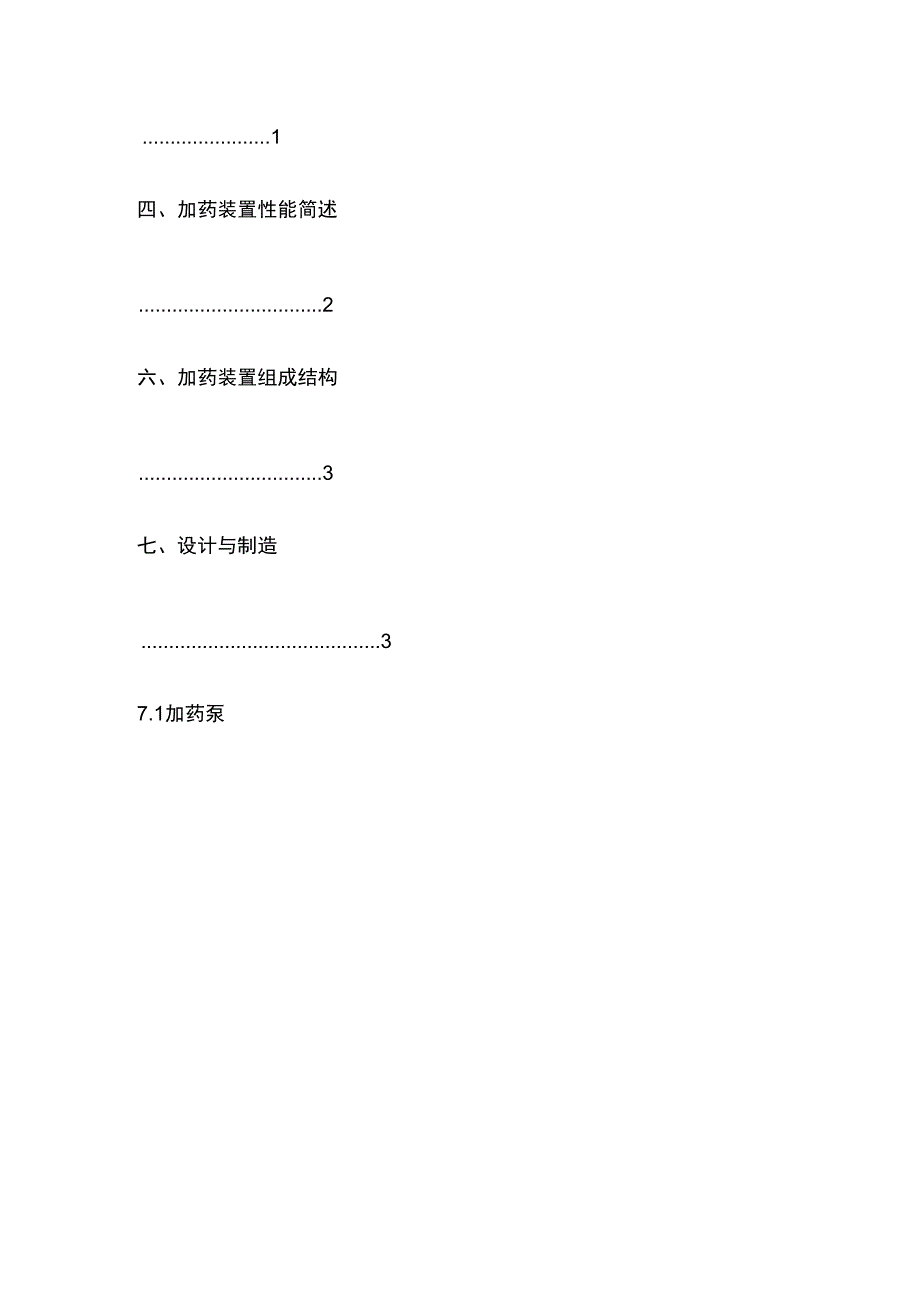

1、自动加药装置技术方案加药装置技术方案A202008版本 日期 编制 审核 批准目录一、设备概况三、设计依据1遵循的规范、标准及法规1四、加药装置性能简述2六、加药装置组成结构3七、设计与制造37.1加药泵7.2溶药加药罐4八、加药装置的维护8十、加药装置的检验和试验10十一、加药装置设计图纸12L加药装置工艺流程图122、加药装置平面布置图一、设备概况DF-JY-A31加药装置采用撬装一体化设计，便于安装和维护。所有与 药剂接触零部件均采用316不锈钢材质，具有耐腐蚀的特性；计量泵采 用德国进口米顿罗计量泵，保证了加药的精度要求；本装置自动化程度 高，可实现无人值守、自动定时定量的完成加药功能

2、；所有电气元件均 为防爆产品，防爆等级达到ExdBT4 ,性能安全可靠；本装置是我公 司研发的成熟产品，在胜利油田、长庆油田等地均有投入使用；我公司 根据可依据用户需求，为用户量身定制，专门设计技术方案，实现自动 和手动控制功能，完全满足现场需求。三、设计依据我公司的加药撬装置严格按照以下国家标准和行业标准的最新版本设 计生产，并完全满足相关标准和规范。遵循的规范、标准及法规本技术规格书指定产品应遵循的规范、标准法规主要包括但不仅限于以 下所列范围：GB 3836爆炸性环境GB 4208外壳防护等级（IP代码）GB/T 9711石油天然气工业 管线输送系统用钢管GB/T 12459钢制对焊无缝

3、管件GB 15599石油与石油设施雷电安全规范GB/T 19518.1爆炸性气体环境用电气设备电阻式伴热器第1部分: 通用和试验要求GB/T 19518.2爆炸性气体环境用电气设备电阻式伴热器第2部分： 设计、安装和维护指南GB/T 29531泵的振动测量与评价方法GB/T 29529泵的噪声测量与评价方法GB 50168电气装置安装工程电缆线路施工及验收规范SY/T 0060油气田防静电接地设计规范HG/T 20592 20635钢制管法兰、垫片、紧固件JB/T 4297泵产品涂漆技术条件JB/T 8687泵类产品抽样检验NB/T 47003.1钢制焊接常压容器四、加药装置性能简述 加药装置

4、系统是一种具有投药、搅拌、液体输送、自动控制于一体的成 套设备，它被广泛应用于电厂的原水、锅炉给水、油田地面集输脱水处 理系统，石油化工各种加药系统和废水处理系统。加药装置设备工作原理:加药装置根据所需药剂浓度,在搅拌箱内配制， 经搅拌器搅拌均匀后用计量泵（加药泵）向投药点或指定的系统中输送 所配制的溶液。我公司设计生产的厢式加药装置设备有以下特点：1、设备紧凑，占地面积小，便于运输、安装、维护；2、加药量稳定，计量精确、调节方便、经济性好，便于安装维护；3、泵为吸入式安装，不易堵塞，无故障运行时间长、操作费低；4、独立电控箱，便于安装调试；5、溶液箱材质：316不锈钢；6、加药入口设置了管道

5、过滤器，可以保证计量泵入口介质的洁净，同 时也提高了运行的可靠性，延长了设备的使用寿命。7、可以手动/自动控制，自动时候可以根据水质的浊度、处理水量等等 外部信息自动控制投加药剂量,从而实现节约成本,处理高效；六、加药装置组成结构 加药装置由溶药加药罐（含搅拌机）、计量泵、磁翻板液位计、浮球开 关、阀门、Y型过滤器、安全阀、脉冲阻尼器、压力表、设备底座、控 制柜等组成。配置清单序号名称技术参数数量备注1计量泵Q=120Lh , P=LOMPa , N= KW执行标准 GB/T77823普罗名特、米顿罗等同类品牌加药罐/加热8002000mm ,搅拌功率：0.75KW AC 380V , 50H

6、z 执行标准NB/T47003.11材质为304不锈钢3磁翻板液位计DN25 2000mm , 4-20ma1材质均为316L不锈钢4浮球开关220V ,法兰连接，PN25 , DN80 z ExdBT42材质均为316L不锈钢隔膜阻尼器1材质均为316L不锈钢6安全阀PN25 , 316L 材质1材质均为316L不锈钢7压力表耐震压力表、测量范围0-4MPa、316L材质1材质均为316L不锈钢Y型过滤器DN25 , 1.6MPa z 316L材质、40 目1材质均为316L不锈钢9防爆控制柜110气动蝶阀111球阀DN25z1.6MPa , 316L材质2材质均为316L不锈钢七、设计与制

7、造 加药装置所用材料均为全新优质物料，确保产品质量可靠、性能稳定、 经久耐用。所有设备及附件安装在一个独立撬座上，牢固平稳、便于运 输和吊装且不影响产品质量。所有设备具有可靠的电气控制及安全保护装置。电气设备配置接线盒及 填料函，以便外接电源。撬块自带电气防爆控制柜，柜内设置加药装置 的保护开关以及主开关，柜上设启停按钮及状态指示灯。电机适合全压 起动，并能成功地在额定负载下运行。电气控制柜防爆等级为Exd BT4 ,防护为IP55o注：产品设计、生产中存在与客户技术规格书要求不符的地方，我司将 书面报请业主批准。7.1 加药泵7.1.1 加药泵采用米顿罗液压隔膜式计量泵，加注量为120Lh.

8、7.1.2 加药泵的流量采用调节冲程长度进行就地手动控制,可在10-100% 范围内实现在运行及停车时的连续调节。泵的精度达1%以上，并不随 使用时间而变化。7.1.3 泵体本身配备有自动过压安全保护装置和缓冲稳压保护装置，实 现对泵及系统的自我保护，以保证泵的安全运行。加药泵出口压力脉动缓冲器为蓄能器式，通过弹性隔膜或皮囊，使用充 气腔来隔离泵送液体。7.2 溶药加药罐加药罐容积为05m3,内衬胶防腐,罐内设置水平布置加热盘管。罐上设磁翻板液位计：DN25法兰安装。加药罐设置操作平台。加药罐 设计制造执行标准NBT47003.1o加药罐中间设置搅拌机，搅拌机固 定在加药罐顶端，搅拌叶伸进加药

9、罐内。7.2.1 溶药加药罐罐体材质为304不锈钢，罐体直径DN800 , 一次 配药量为05m7.2.2 加药罐配有搅拌电机，防爆等级为ExdBT4 z搅拌功率KW , 叶轮材质为316不锈钢材质。7.2.3 加药罐配有磁翻板液位计跟浮球开关，对液位进行控制并反馈液 位信号，控制计量泵、搅拌电机的启停。724加药罐顶部设有观察人孔，储罐底部设排污口及排污阀。7.3 泵底座泵和电机装配在一个钢制焊接底座上，底座安全可靠。7.4 电机7.4.1 加药罐顶居中安装防爆低速搅拌机，电机功率0.75kW ;加药泵电机功率0.55kW ,应选用防爆电机，防爆等级至少为dIIBT4 ,防护等 级至少为IP

10、55o电压等级为AC 380V , 50Hzo电缆接线盒配置带内螺 纹的防爆戈兰头。电机的设计和制造满足GB 755标准和相关规范的要 求。7.4.2 电机的规格满足最大规定操作条件（包括传动损失）。7.4.3 电机底座采取减震措施，减少底座震动。7.5 材料7.5.1 所有采用的材料应符合相关材料标准的要求，且是新的、未经使 用过的、无缺陷的。7.5.2 主材最低要求：容器本体为304不锈钢材质，加水管为不锈钢 316L无缝钢管，加药管为PVC材质。7.6 自控及仪表7.6.1 加药装置上设防爆全自动控制箱1套，为落地柜，与设备整体橇 装，供货范围包括撬内各用电设备至控制箱的电缆。防爆控制箱

11、控制功 能：防爆电热液位计连续检测加药罐液位；搅拌机就地启动/停止操作； 计量泵就地启动/停止操作;搅拌机工作状态指示;计量泵工作状态指示。加药泵加药泵应为隔膜式计量泵，流量0120Lh ,压力LOMPa。计量泵执 行标准GB/T7782。加药装置控制系统设置在现场,满足2区防爆等级和不低于IP55的防 护等级。7.6.2 撬上所有的就地仪表由我公司提供，所有仪表安装位置应便于检 修。7.6.5 设置现场操作显示盘，可通过操作显示盘对计量泵进行人工开、 关操作，并显示泵的实际运行状态。设置远程监控系统，便于实时监控 设备运行状态。7.6.6 溶药加药罐设置温控开关，与电伴热开关联动,采用温度变

12、送器 实现温度过低开启伴热过高关闭伴热。7.6.7 液位计设置液位自动保护开关，与计量泵、搅拌电机开关联动， 液位过低关闭计量泵、搅拌电机。7.7 振动及噪声7.7.1 振动 泵在运转无汽蚀的情况下，泵的振动符合泵的振动测量与评价方法 GB/T 29531标准要求。在达到额定转速的整个过程中应平稳运转。7.7.2 噪声离机组边缘Im处测定的机组总体噪声（声压级）不超过85dB（A）o 测量方法执行泵的噪声测量与评价方法GBT29529o7.8 设计寿命注入泵和撬装成套系统设计制造最低使用寿命为二十年，易损件使用寿 命为三年。7.9 外部防护、包装和运输条款7.9.1 产品防护7.9.1.1 设

13、备夕陵面（除不锈钢外）全部除锈、喷漆，表面平滑、光亮、 美观，漆膜经久耐用。7.9.1.2 加药装置喷涂无机富锌底漆、环氧云铁中间漆、脂肪族聚氨脂 面漆，干膜厚度均75um0涂装底漆之前的表面预处理质量达到 GB/T8923-88涂装前钢材表面锈蚀等级和除锈等级要求的Sa2.5 级。9.10.2包装要求9.10.2.1 设备在发运前,对每台设备木箱包装并刷上清晰可读的运输防 护标志、吊装重心，满足运输要求。专用工具单独包装并同专用工具清 单一起发运，在包装箱外标明所属的设备位号及专用工具字样。备件单独包装，便于长期保存，同时备件上标记必要的标志，便于日后 识别。9.10.2.2 对于易受水和湿

14、气损坏的设备及部件增加防护，以防止在整个 过程中水和杂物进入。9.10.2.3 所有包装和保护材料确保牢固可靠，满足装卸、运输和储存各 个阶段的要求。9.10.2.4 全7.93.1 货物经验收合格后整体发运，除非买方有书面要求。7.93.2 安全、经济为前提，按合同规定的成套范围、时间将货物运到 指定地点。7.10安装调试、培训及售后服务7.10.1 现场安装、调试7.10.1.1 我公司派有经验的工程师到现场指导药剂厢式加药撬装配、调 试及操作人员培训，并对现场装配和调试质量负责。装配用到的工具我 方提供。7.10.1.2 当业主通知我方要安装调试及投产运行时,我方派有经验的工 程师到现场

15、指导试运工作，提供技术支持。7.10.1.3 技术服务的费用由我司承担。7.10.1.4 服务计划详见培训计划表。7.10.2 售后服务7.10.2.1 我方在8小时内到达客户现场提供服务。（包括足够的备品、 备件和技术服务）。7.10.2.2 当设备出现故障或不能满足买方要求时,我公司派有经验的工 程师到现场排除故障，直到买方满意为止。7.10.2.3 在保修期内,当设备需要维修或更换部件时,在业主的要求下, 我方应派有经验的工程师到现场进行技术支持。7.10.2.4 收到业主要求2小时内我方做出答复，（如必要）在8小时 内派服务工程师到现场。7.10.2.5 在质保期内，我方负责对买方提出的质量异议做出书面明确答 复。确属质量问题时，我方及时采取保护措施且负责免费更换并相应延 长其保质期。7.10.2.6 产品寿命期内，我方确保所有零备件的供应。八、加药装置的维护加药装
