1、综合管廊热力管线入廊要求入廊需求北方严寒地区，冬季漫长，以前由居民各自分散取暖，环境污染 严重，且利用效率低，能耗较高。目前已大多采用热能站或热电厂 集中供热，热媒有热水或蒸汽，热力管道多采用架空或埋地沟槽方 式敷设。供热管道由于水温高，溶解度降低，水中的钙、镁离子容易析出 结垢，因此管道检修较为普遍。若能采用管廊敷设，则管道检修时 可以避免影响周围的交通。热力管线有入廊的切实需求。热力管线示意图管线材质城镇供热管网设计规范CJJ34-2010 直埋敷设热水管道应采用钢管、保温层、保护外壳结合成一体的预制保温管道。 城镇供热管网管道应采用无缝钢管、电弧焊或高频焊焊接钢管。 地下敷设管道固定支座

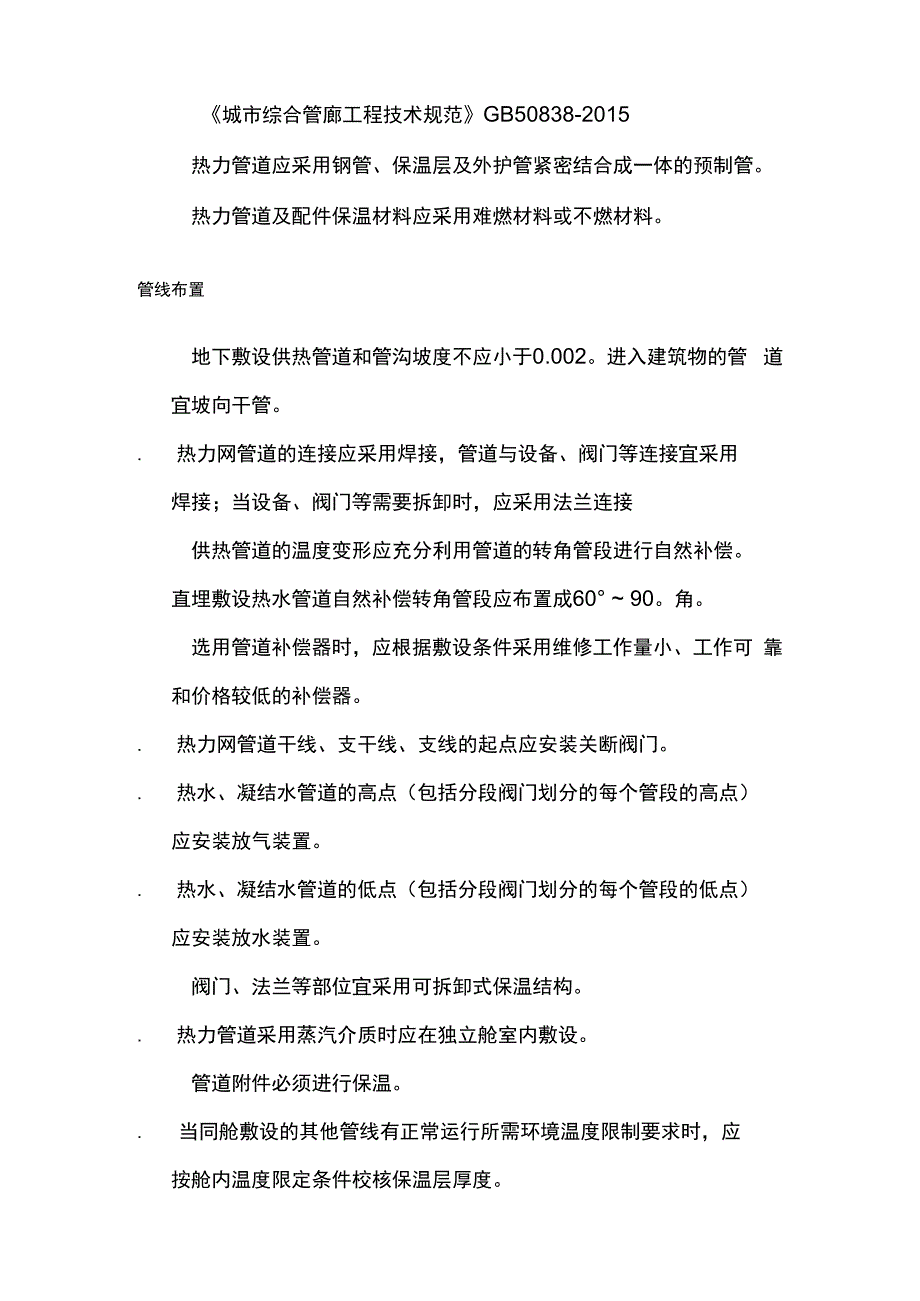

2、的承力结构宜采用耐腐蚀材料，或采取可靠的防腐措施。城市综合管廊工程技术规范GB50838-2015热力管道应采用钢管、保温层及外护管紧密结合成一体的预制管。热力管道及配件保温材料应采用难燃材料或不燃材料。管线布置地下敷设供热管道和管沟坡度不应小于0.002。进入建筑物的管 道宜坡向干管。.热力网管道的连接应采用焊接，管道与设备、阀门等连接宜采用焊接；当设备、阀门等需要拆卸时，应采用法兰连接供热管道的温度变形应充分利用管道的转角管段进行自然补偿。直埋敷设热水管道自然补偿转角管段应布置成60 90。角。选用管道补偿器时，应根据敷设条件采用维修工作量小、工作可 靠和价格较低的补偿器。.热力网管道干线

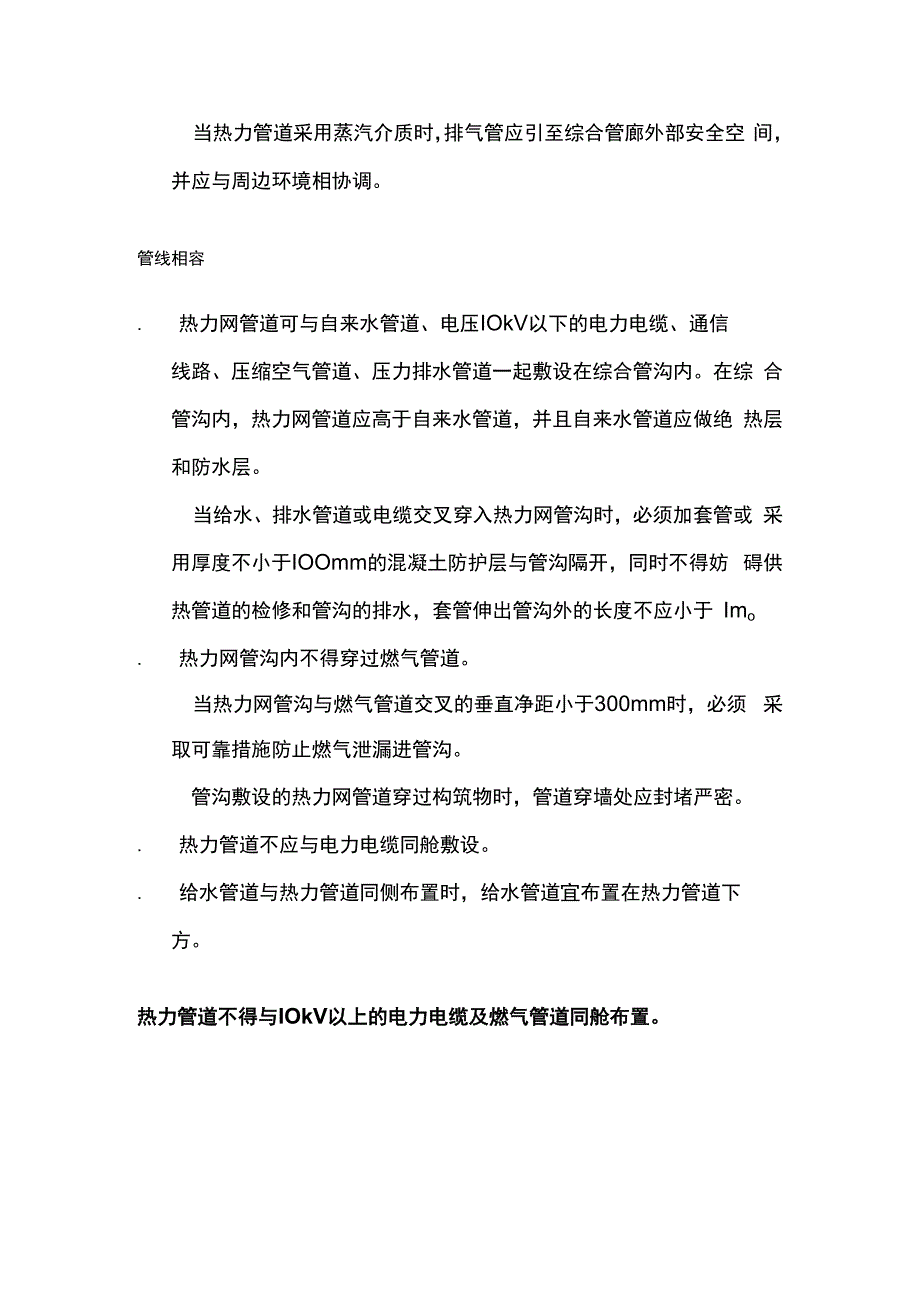

3、、支干线、支线的起点应安装关断阀门。.热水、凝结水管道的高点（包括分段阀门划分的每个管段的高点）应安装放气装置。.热水、凝结水管道的低点（包括分段阀门划分的每个管段的低点）应安装放水装置。阀门、法兰等部位宜采用可拆卸式保温结构。.热力管道采用蒸汽介质时应在独立舱室内敷设。管道附件必须进行保温。.当同舱敷设的其他管线有正常运行所需环境温度限制要求时，应按舱内温度限定条件校核保温层厚度。当热力管道采用蒸汽介质时，排气管应引至综合管廊外部安全空 间，并应与周边环境相协调。管线相容.热力网管道可与自来水管道、电压IOkV以下的电力电缆、通信线路、压缩空气管道、压力排水管道一起敷设在综合管沟内。在综 合管沟内，热力网管道应高于自来水管道，并且自来水管道应做绝 热层和防水层。当给水、排水管道或电缆交叉穿入热力网管沟时，必须加套管或 采用厚度不小于IOOmm的混凝土防护层与管沟隔开，同时不得妨 碍供热管道的检修和管沟的排水，套管伸出管沟外的长度不应小于 Imo.热力网管沟内不得穿过燃气管道。当热力网管沟与燃气管道交叉的垂直净距小于300mm时，必须 采取可靠措施防止燃气泄漏进管沟。管沟敷设的热力网管道穿过构筑物时，管道穿墙处应封堵严密。.热力管道不应与电力电缆同舱敷设。.给水管道与热力管道同侧布置时，给水管道宜布置在热力管道下方。热力管道不得与IOkV以上的电力电缆及燃气管道同舱布置。
