《航空航天用铝合金挤压棒材规范.docx》由会员分享，可在线阅读，更多相关《航空航天用铝合金挤压棒材规范.docx（14页珍藏版）》请在第壹文秘上搜索。

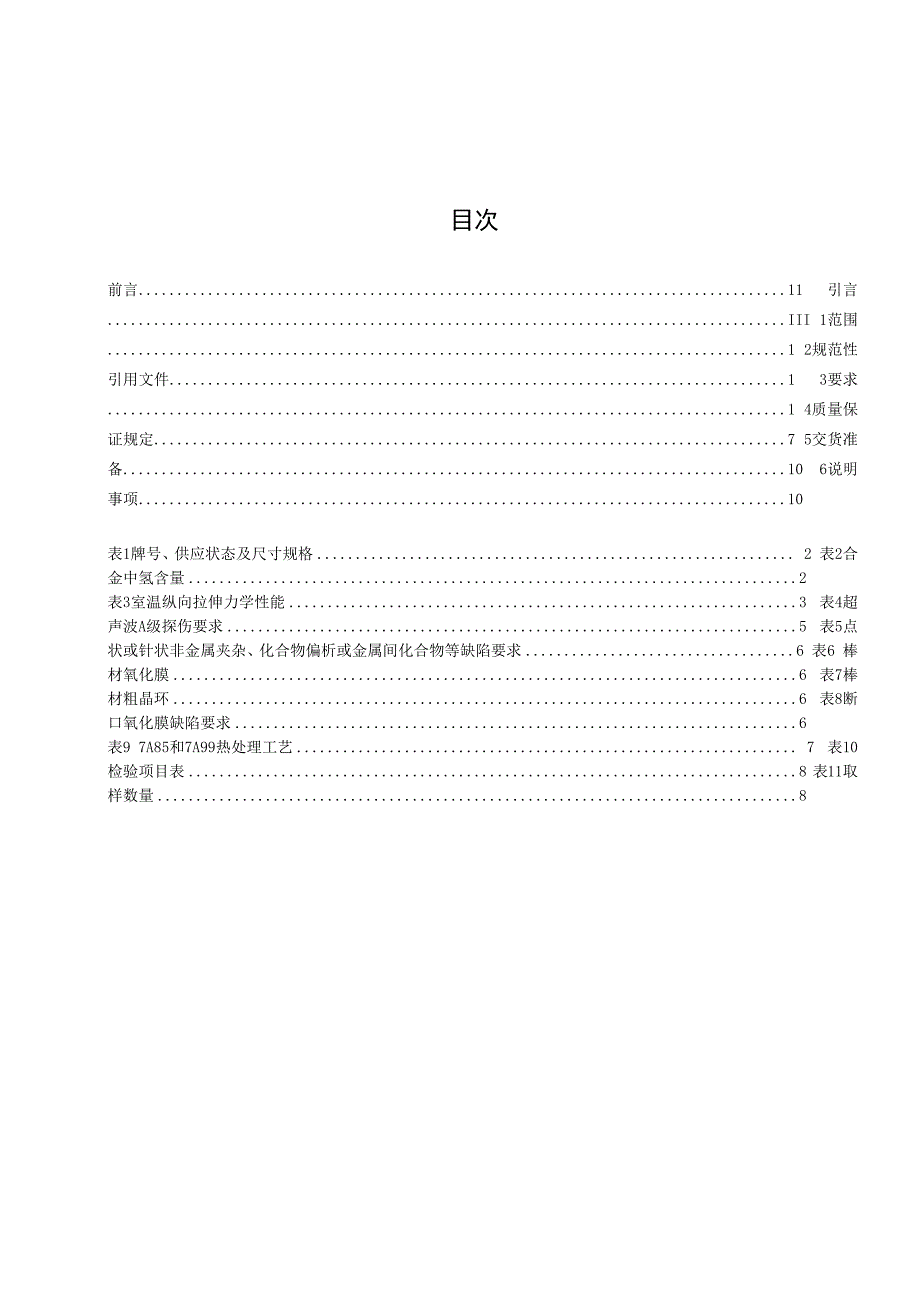

1、ICS 77. 150. 10CCS H 61团 体 标 准T/CCMI XXXXX-XXXX航空航天用铝合金挤压棒材规范Specification for aluminium alloy extruded rod and bar for aerospace（征求意见稿）（在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。）XXXX-XX- XX 发布XXXX - XX - XX 实施中国锻压协会发布目次前言11 引言III 1范围1 2规范性引用文件1 3要求1 4质量保证规定7 5交货准备10 6说明事项10表1牌号、供应状态及尺寸规格 2 表2合金中氢含量2表3室温纵向拉伸力
2、学性能3 表4超声波A级探伤要求5 表5点状或针状非金属夹杂、化合物偏析或金属间化合物等缺陷要求6 表6 棒材氧化膜6 表7棒材粗晶环6 表8断口氧化膜缺陷要求6表9 7A85和7A99热处理工艺 7 表10检验项目表8 表11取样数量8-Z.-a刖本文件按照GB/T 1. 1-2020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起 草。请注意木文件的某些内容可能涉及专利。木文件的发布机构不承担识别这些专利。本文件由中国锻压协会提出并归口。本文件起草单位：中航重机股份有限公司、中国航空技术国际控股有限公司、江西景航航空锻铸有 限公司、中航特材工业（西安）有限公司、西南铝业（集团）
3、有限公司、陕西宏远航空锻造有限责任公 司、贵州安大航空锻造有限责任公司、中国第二重型机械集团德阳万航模锻有限公司、无锡透平叶片有 限公司、无锡派克新材料科技有限公司、贵州航宇科技发展有限公司、四川钢研高纳锻造有限责任公司、 山西中工重型锻压有限公司、浙江索特重工科技有限公司、山西金瑞高压环件有限公司、青海中钛青锻 有限公司、贵阳安大宇航材料工程有限公司、浙江锯力煌工业科技股份有限公司。本文件主要起草人：王龙祥、王洋、韩志飞、邹彦博、田研、侯伟、韩何岩、刘珂妮、杨孝荣、曲 敬龙、杨亚平、李晓婷、黄玉亭、刘其源、刘美铃、杨家典、胡宝、任乾光、高蕾、杜红强、朱林、韩 宾、段忠园、汪敏、兰鹏伟、任永海
4、、陈鹏、冉红卫、叶扬、何克准、罗超庆、朱鑫、王雪强、崔云迪、 郑栋杰、王飞。本文件为首次发布。目前国内航空航天大量采用铝合金挤压棒材用于制备锻件或直接制备零部件,现阶段铝合金挤压棒 材的采购和验收标准，主要采用国家标准和国家军用标准,相关国标。如GB/T 3190、GB/T 3191等，更 注重于标准通用性，在航空航天领域的专用性不强，部分航空航天大量使用的挤压棒材不在标准之内， 如7050、7A99等。国家军用标准，如GJB2920、GJB3539等，均是上世纪90年代发布的标准，在粗晶环、 晶粒度和氧化膜等方面没有明确要求，2018年发布的GJB 2054A中增加了粗晶环、氧化膜的要求，但
5、对 晶粒度以及氧化膜制样表述不太明晰,而且上述这些GJB中同样没有包含部分较新的铝合金,尤其是7000 系铝合金，如7050、7A99、7055等。因此，在新型铝合金使用过程中，各航空航天型号为满足使用要求, 编制了专用型号标准，但适用性和通用性不强。另外，随着国内装备的发展以及合金冶炼、热加工技术 的进步，铝合金棒材的品质较之前获得较大的提升，铝合金挤压棒的牌号和规格也获得大幅拓展。综上所述，本文件的制定能够明确铝及铝合金挤压棒材的氧含量、交付状态、试验方法、检验规 则、粗晶环、晶粒度和氧化膜等，解决现有的国标、国军标技术要求不完善、不协调的问题，将有利于 有效控制航空航天用铝合金棒材质量，
6、规范棒材的生产及验收，从而提高铝合金锻件毛坯以及最终零件 的质量，保证航空航天装备的使用性能和安全可靠性。航空航天用铝合金挤压棒材规范1范围本文件规定了航空航天锻件用铝合金挤压圆棒的要求、质量保证规定和交货准备、说明事项内容。本文件适用于航空航天锻件用铝合金挤压圆棒。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件， 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本 文件。GB/T 3190变形铝及铝合金化学成分GB/T 3199铝及铝合金加工产品的包装、标志、运输、贮存GB/T 3246. 1变形
7、铝及铝合金制品显微组织检验方法GB/T 3246. 2变形铝及铝合金制品低倍组织检验方法GB/T 6519变形铝、镁合金产品超声波检验方法GB/T 7999铝及铝合金光电直读发射光谱分析方法GB/T 16475变形铝及铝合金状态代号GB/T 16865变形铝、镁及其合金加工制品拉伸试验用试样及方法GB/T 17432变形铝及铝合金化学成分分析取样方法GB/T 20975 （所有部分）铝及铝合金化学分析方法GJB 1694变形铝合金热处理规范GJB 2054航空航天用铝合金棒材规范GJB 5909固态铝合金中氢的分析方法YS/T 600铝及铝合金液态测氢方法闭路循环法AMS 2355 Quali
8、ty assurance, sampling and testing aluminum alloys and magnesium alIoyWrought products （except forging stock）, and rolled, forged, or flash welded ringsAMS 2772 Heat treatment of aluminum alloy raw materials3要求3.1 牌号、状态及规格棒材的合金牌号、供应状态及规格应符合表1的规定，若需方所需的棒材规格超出表1范围时，可由 供需双方协商。本规范中的工艺状态应符合GB/T 16475的规定。
9、表1牌号、供应状态及尺寸规格牌号供应状态圆棒直径mm2A02、2A1K 2A12、2A14, 2A16、2A50、2A70 2A80、2618A、 2014、 2024、 2219HlI2、 05. 00 400. 003A21、 3003Hll2、 05. 00400. 005A02 5A03、 5A05、 5A06、 5083、 5086HlI2、 05. 00400. 006A02、 606111112、05. 00400. 007A04 7A09 7A85、 7075、 7050、 7085HlI2、 05. 00400. 007A99、 7A55、 7055HlI2、 05. 003
10、00. 003.2 化学成分挤压圆棒的化学成分应符合GB/T 3190的规定。3.3 氢含量棒材的氢含量应符合表2的规定，需要对氢含量有特殊要求时，应在合同中注明。表2合金中氢含量牌号液态氢含量，不大于 nL IOOgAl固态氢含量，不大于 ggAl睥号液态氢含量，不大于 mLIOOgAl固态氢含量，不大于 ggAl2A020. 190. 175050. 250. 222A110. 190. 175A060. 250. 222A120. 190. 1750830. 250. 222A140. 190. 1750860. 250. 222A160. 190. 176A020. 190. 172A
11、500. 190. 1760610. 190. 172A700. 190. 177040. 180. 152A800. 190. 177A090. 180. 152618A0. 190. 177A550. 150. 1220140. 190. 177A850. 150. 1220240. 190. 177A990. 150. 1222190. 190. 1770750. 180. 153A210. 190. 1770550. 150. 1230030. 190. 1770500. 150. 125A020. 250. 2270850. 150. 125A030. 250. 223.4 力学性能
12、挤压圆棒的室温纵向拉伸力学性能应符合表3的规定,超出表3中规格要求的棒材的拉伸力学性能由 供需双方协商确定。表3室温纵向拉伸力学性能牌号供应状态样件状态直径mm抗拉强度兄MPa规定非比例延 伸强度阴MPa断后伸长率 %Hg*不小于202H112T65. 00 150. 00430275-100T65. 00 150. 00400245-82A11H112T45. 00150. 00375215-12150. 00250. 00340200-80T45. 00150. 00345185-10150. 00250. 003101706-2A12H112T45. 0022. 00390255-122
13、2, 00150. 0042027510-150. 00250. 003802606-0T45. 0022. 00360225-1022. 00150. 003902458-150. 00250. 003502305-2A14Hl 12T65. 0022. 00440-1022. 00150. 0045010-150. 00250. 003808-0T65. 0022. 00410-822. 00150. 004208-150. 00250. 003506-216H112T65. 00 150. 0035023580T65. 00 150. 0032020562A50H112T65. 00150. 0035012150. 00250. 0035080T65. 00150. 0032010150. 00250. 0032062A702A80H112T65. 00 150. 0035512150. 00250. 0034580T65. 00 150. 0032510150. 00250. 0031562014H112T45. 00150. 00345240120T45. 00150. 00315210102024H112T4
