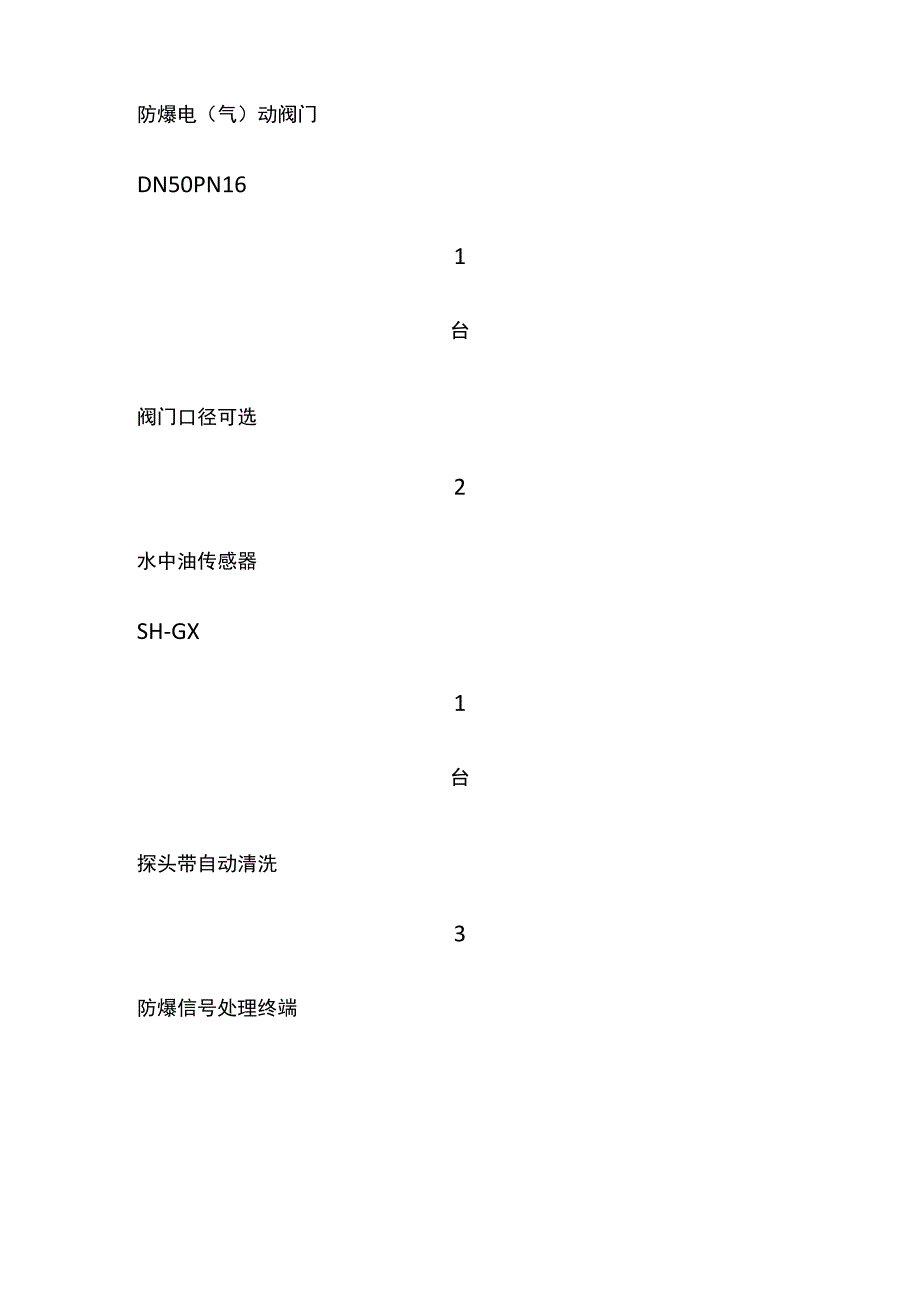

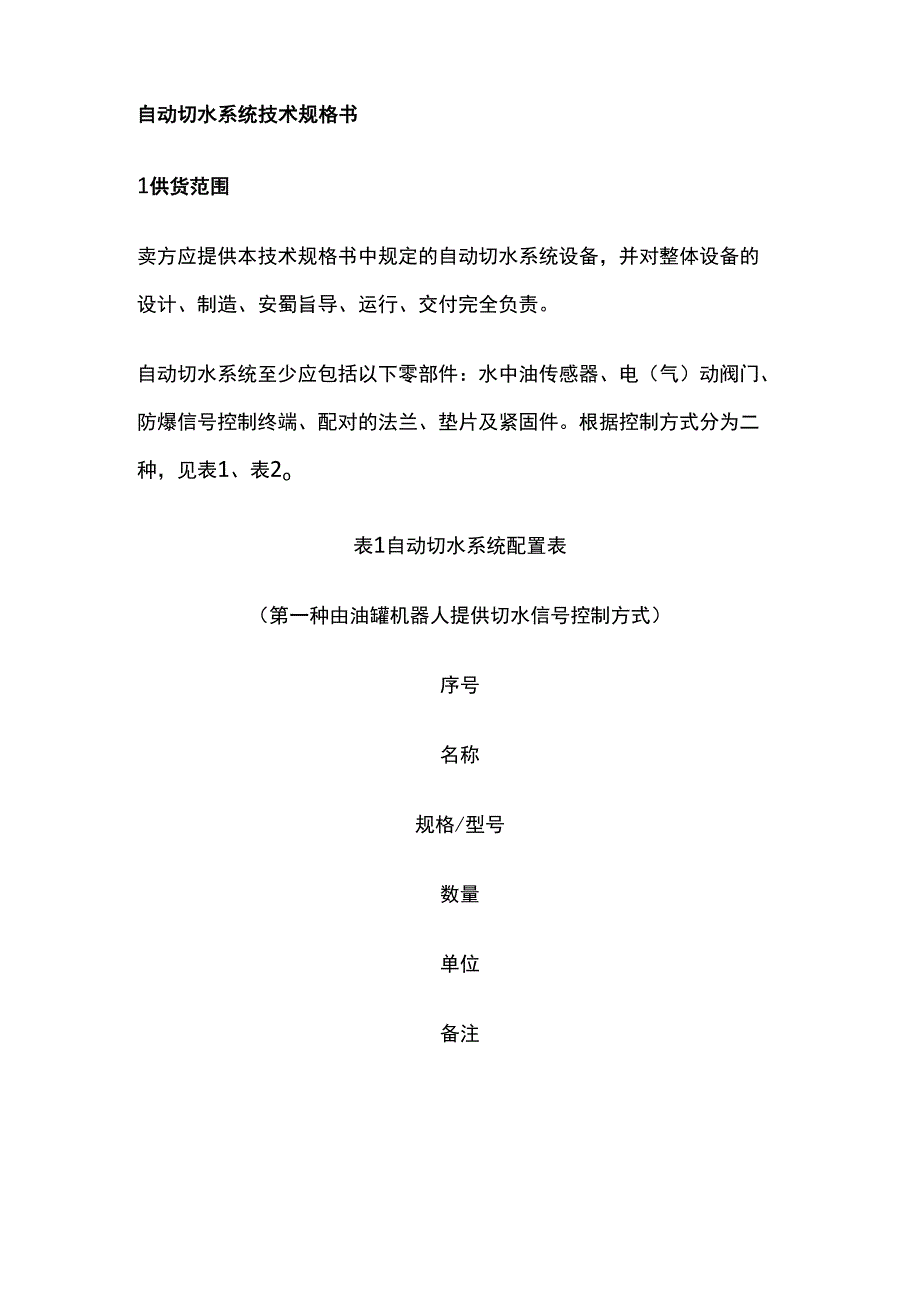

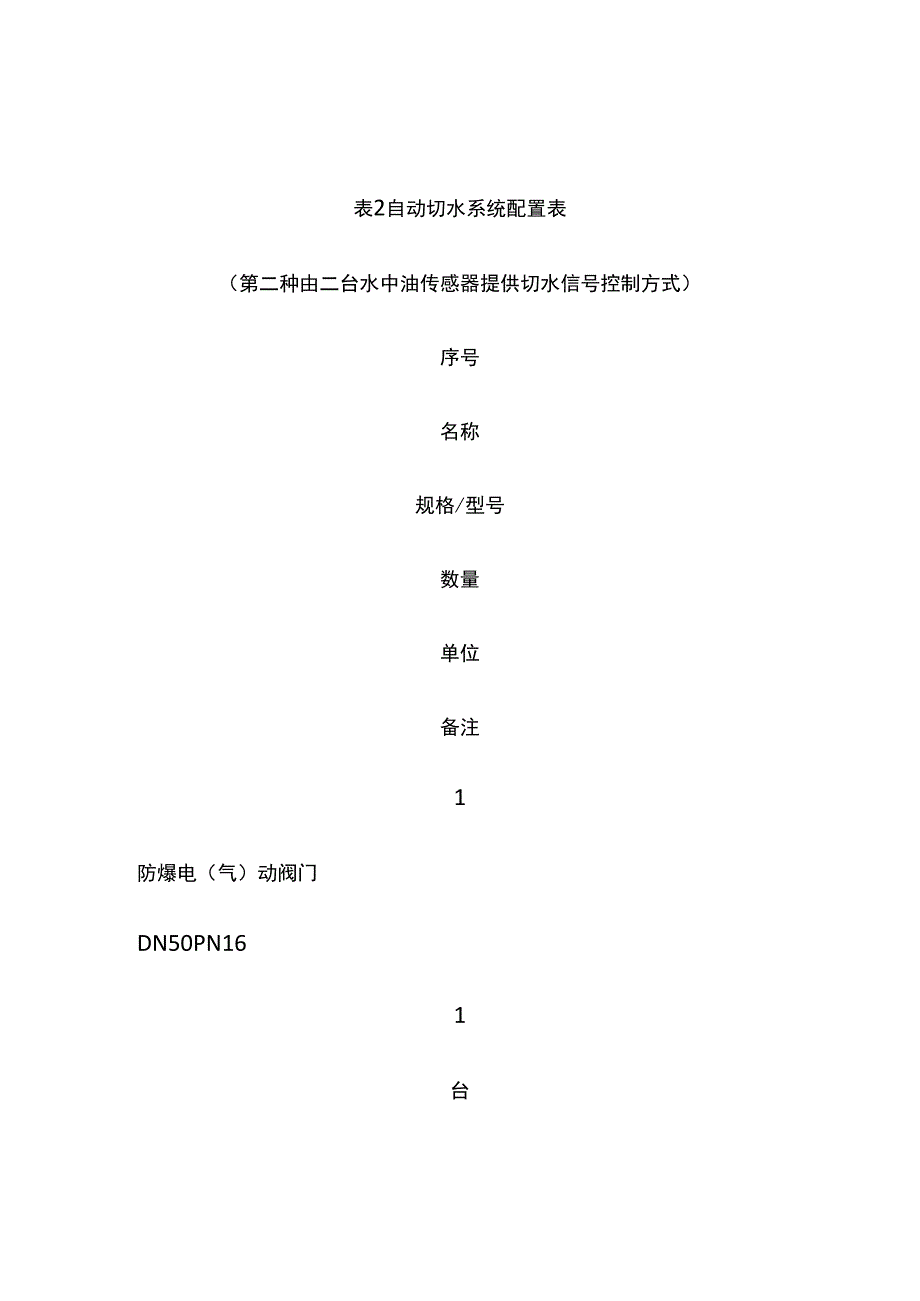

1、自动切水系统技术规格书1供货范围卖方应提供本技术规格书中规定的自动切水系统设备，并对整体设备的 设计、制造、安蜀旨导、运行、交付完全负责。自动切水系统至少应包括以下零部件：水中油传感器、电（气）动阀门、 防爆信号控制终端、配对的法兰、垫片及紧固件。根据控制方式分为二 种，见表1、表2o表1自动切水系统配置表（第一种由油罐机器人提供切水信号控制方式）序号名称规格/型号数量单位备注防爆电（气）动阀门DN50PN161台阀门口径可选2水中油传感器SH-GX1台探头带自动清洗3防爆信号处理终端表2自动切水系统配置表（第二种由二台水中油传感器提供切水信号控制方式）序号名称规格/型号数量单位备注1防爆电（
2、气）动阀门DN50PN161台最大切水速度：520吨/小时；阀门口径可选自动切水系统软件JY-QS1套3水中油传感器SH-GX2台探头带自动清洗4防爆信号处理终端2设备要求，不需定期清洗。2.1 自动切水系统结构为全密闭，无泄漏，无流通死角，无杂质推积， 探头自动清晰2.2 自动切水系统通过自带水中油传感器，检测水中油含量，自动切水 系统根据传感器信号值，自动控制切水阀门的打开、开度和关闭。2.3 通过自动切水系统主机可以观察现场自动切水阀门的实时工作状 况。2.4 自动切水系统输出RS485通讯信号，可与操作室的DCS系统或专 用的监控系统相联。3技术参数(1)防爆控制终端供电电源：24VDC/5A ;(2 )仪表空气：0.30.6MPa G ,常温；(3 )防爆等级：EXdma IIB T4 Gb ;(4)防护等级：IP67;(5)设备主体管路材质304不锈钢；(6)设备要求输出RS485通讯信号；(7)水中油传感器供电：DC15V ;(8 )切水瞬时含油量：150mgl z用户可根据需要自行调整;(9 )环境: -4060C ;(10 )工作方式：自动、手动；(11)电(气)动阀门：故障安全型(掉电、失风、火灾时，切水阀 自动关闭)。
