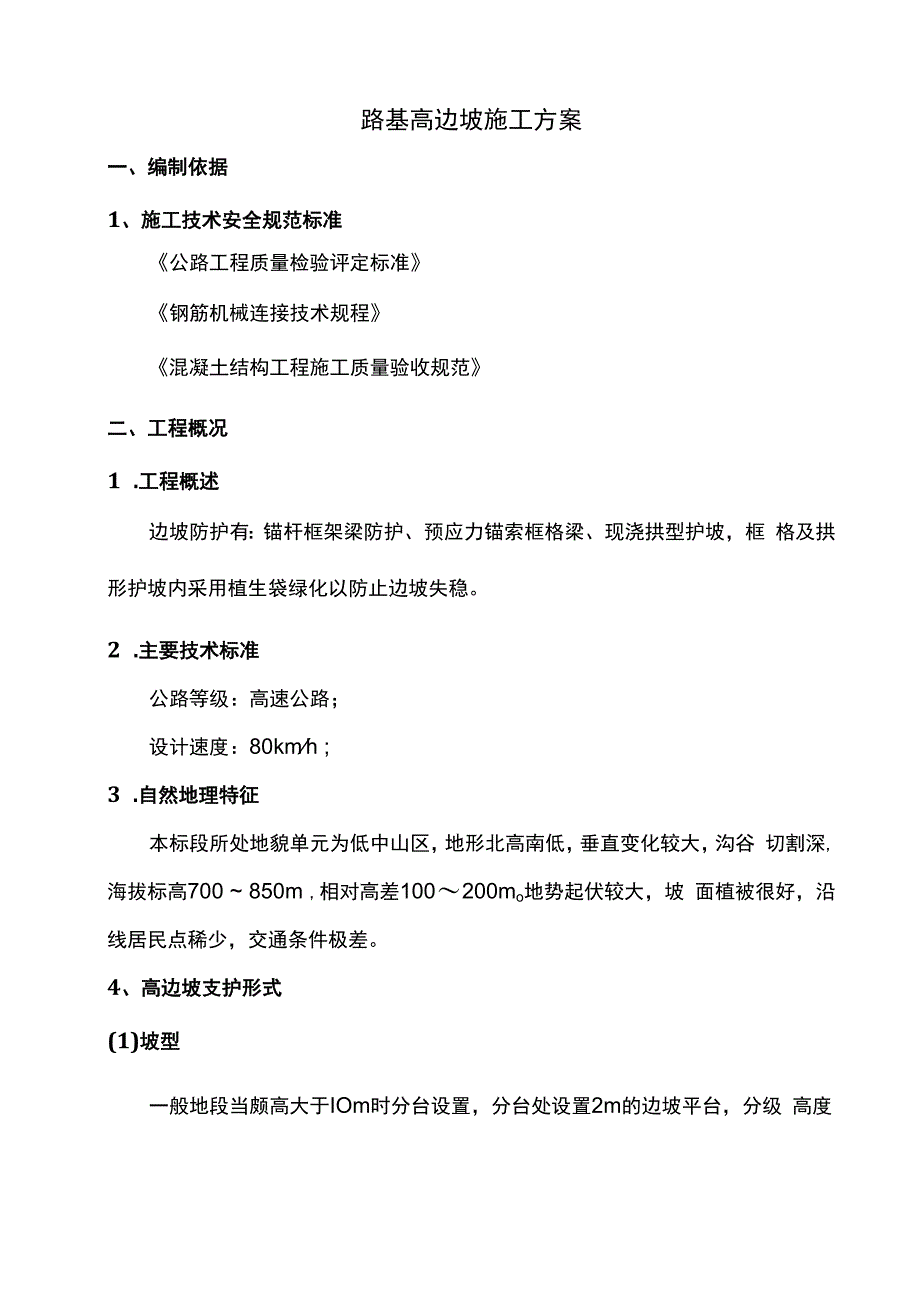

路基高边坡施工方案.docx_第1页
第1页 / 共26页

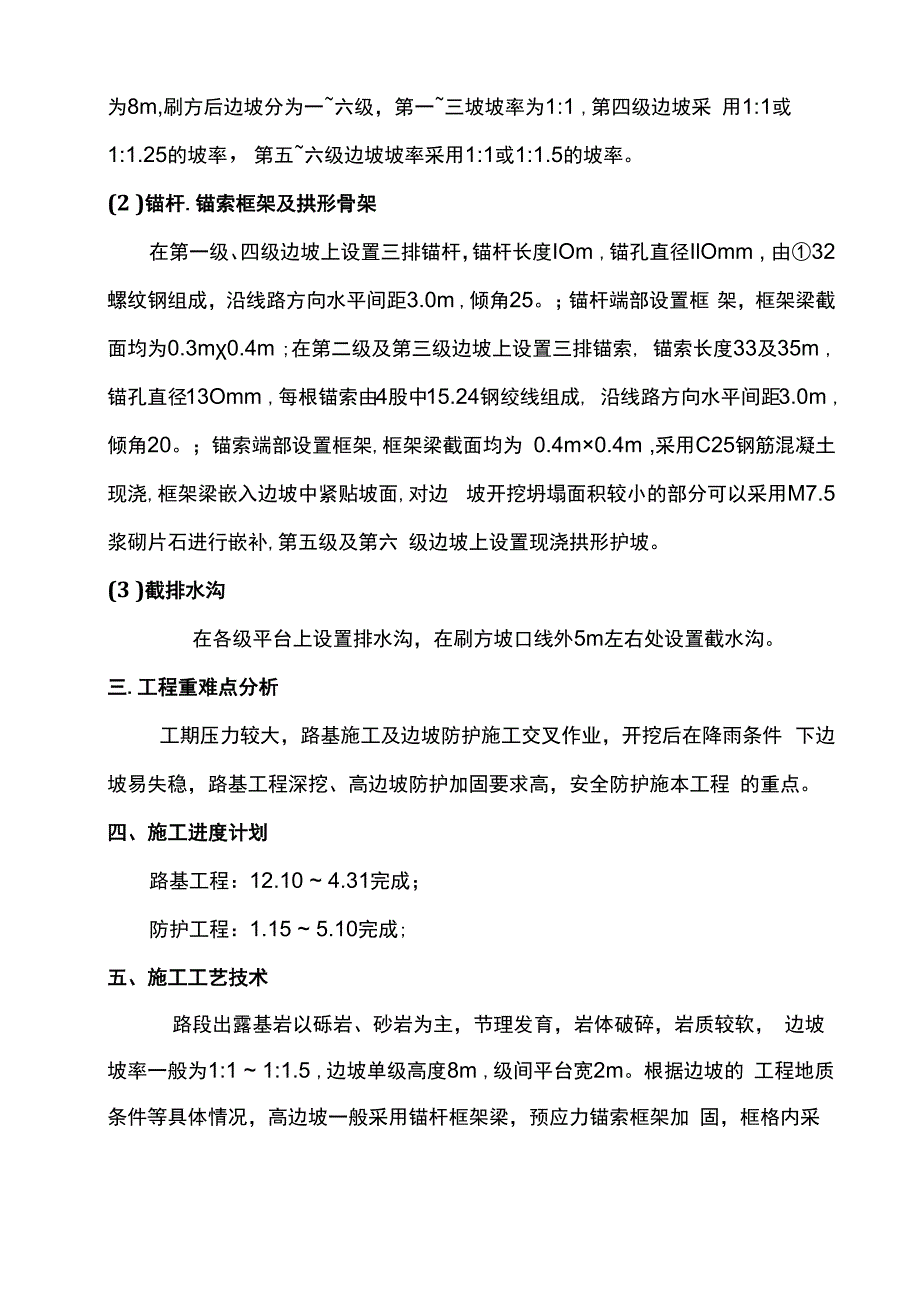

路基高边坡施工方案.docx_第2页
第2页 / 共26页

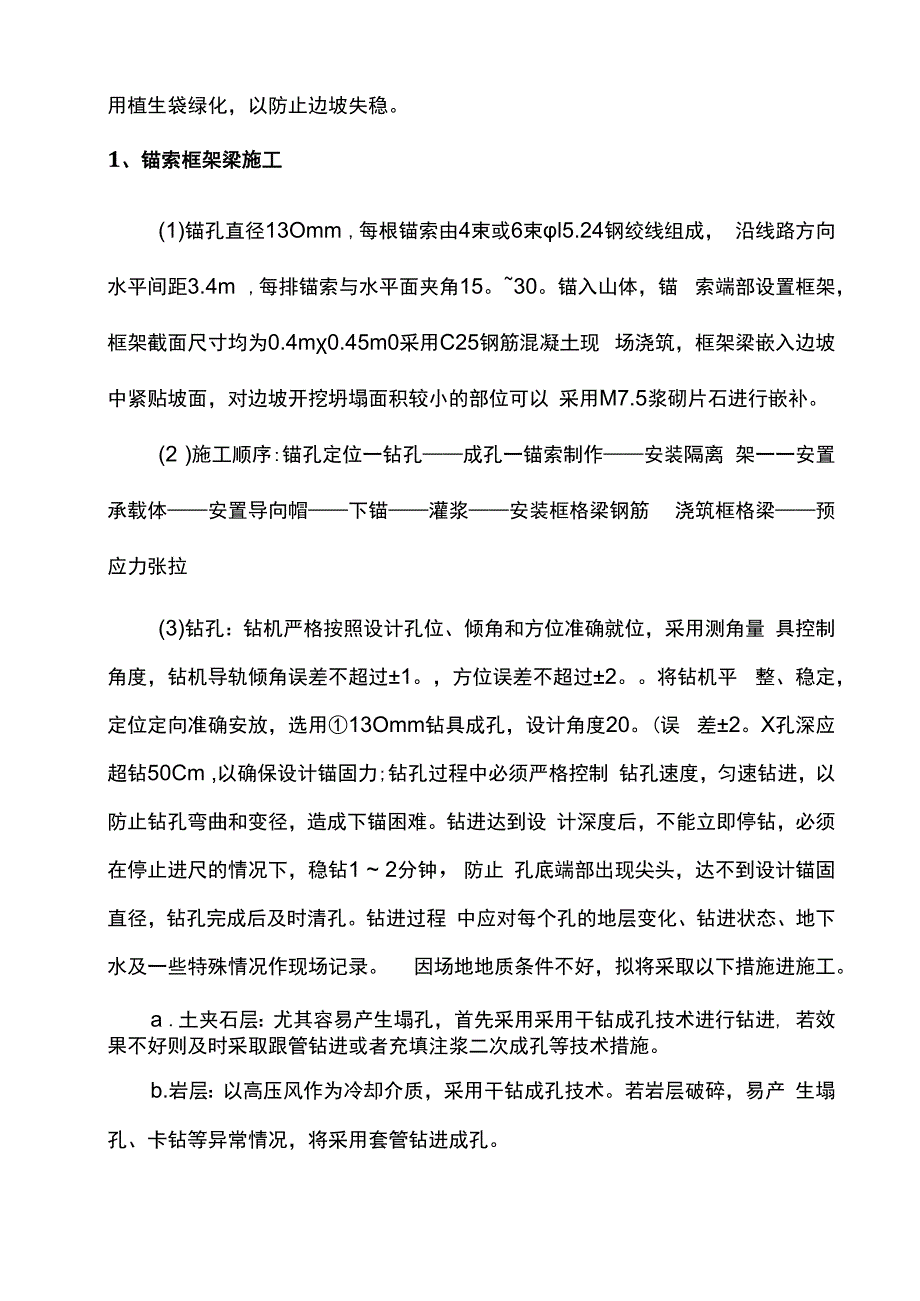

路基高边坡施工方案.docx_第3页
第3页 / 共26页
路基高边坡施工方案.docx_第4页
第4页 / 共26页
路基高边坡施工方案.docx_第5页
第5页 / 共26页
路基高边坡施工方案.docx_第6页
第6页 / 共26页
路基高边坡施工方案.docx_第7页
第7页 / 共26页
路基高边坡施工方案.docx_第8页
第8页 / 共26页
路基高边坡施工方案.docx_第9页
第9页 / 共26页
路基高边坡施工方案.docx_第10页
第10页 / 共26页
亲,该文档总共26页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《路基高边坡施工方案.docx》由会员分享,可在线阅读,更多相关《路基高边坡施工方案.docx(26页珍藏版)》请在第壹文秘上搜索。

1、路基高边坡施工方案一、编制依据1、施工技术安全规范标准公路工程质量检验评定标准钢筋机械连接技术规程混凝土结构工程施工质量验收规范二、工程概况1 .工程概述边坡防护有:锚杆框架梁防护、预应力锚索框格梁、现浇拱型护坡,框 格及拱形护坡内采用植生袋绿化以防止边坡失稳。2 .主要技术标准公路等级:高速公路;设计速度:80kmh ;3 .自然地理特征本标段所处地貌单元为低中山区,地形北高南低,垂直变化较大,沟谷 切割深,海拔标高700 850m ,相对高差100200mo地势起伏较大,坡 面植被很好,沿线居民点稀少,交通条件极差。4、高边坡支护形式(1)坡型一般地段当颇高大于IOm时分台设置,分台处设置

2、2m的边坡平台,分级 高度为8m,刷方后边坡分为一六级,第一三坡坡率为1:1 ,第四级边坡采 用1:1或1:1.25的坡率,第五六级边坡坡率采用1:1或1:1.5的坡率。(2 )锚杆.锚索框架及拱形骨架在第一级、四级边坡上设置三排锚杆,锚杆长度IOm ,锚孔直径IlOmm , 由32螺纹钢组成,沿线路方向水平间距3.0m ,倾角25。;锚杆端部设置框 架,框架梁截面均为0.3m0.4m ;在第二级及第三级边坡上设置三排锚索, 锚索长度33及35m ,锚孔直径13Omm ,每根锚索由4股中15.24钢绞线组成, 沿线路方向水平间距3.0m ,倾角20。;锚索端部设置框架,框架梁截面均为 0.4m

3、0.4m ,采用C25钢筋混凝土现浇,框架梁嵌入边坡中紧贴坡面,对边 坡开挖坍塌面积较小的部分可以采用M7.5浆砌片石进行嵌补,第五级及第六 级边坡上设置现浇拱形护坡。(3 )截排水沟在各级平台上设置排水沟,在刷方坡口线外5m左右处设置截水沟。三.工程重难点分析工期压力较大,路基施工及边坡防护施工交叉作业,开挖后在降雨条件 下边坡易失稳,路基工程深挖、高边坡防护加固要求高,安全防护施本工程 的重点。四、施工进度计划路基工程:12.10 4.31完成;防护工程:1.15 5.10完成;五、施工工艺技术路段出露基岩以砾岩、砂岩为主,节理发育,岩体破碎,岩质较软, 边坡坡率一般为1:1 1:1.5

4、,边坡单级高度8m ,级间平台宽2m。根据边坡的 工程地质条件等具体情况,高边坡一般采用锚杆框架梁,预应力锚索框架加 固,框格内采用植生袋绿化,以防止边坡失稳。1、锚索框架梁施工(1)锚孔直径13Omm ,每根锚索由4束或6束l5.24钢绞线组成, 沿线路方向水平间距3.4m ,每排锚索与水平面夹角15。30。锚入山体,锚 索端部设置框架,框架截面尺寸均为0.4m0.45m0采用C25钢筋混凝土现 场浇筑,框架梁嵌入边坡中紧贴坡面,对边坡开挖坍塌面积较小的部位可以 采用M7.5浆砌片石进行嵌补。(2 )施工顺序:锚孔定位一钻孔成孔一锚索制作安装隔离 架一一安置承载体安置导向帽下锚灌浆安装框格梁

5、钢筋 浇筑框格梁预应力张拉(3)钻孔:钻机严格按照设计孔位、倾角和方位准确就位,采用测角量 具控制角度,钻机导轨倾角误差不超过1。,方位误差不超过2。将钻机平 整、稳定,定位定向准确安放,选用13Omm钻具成孔,设计角度20。(误 差2。X孔深应超钻50Cm ,以确保设计锚固力;钻孔过程中必须严格控制 钻孔速度,匀速钻进,以防止钻孔弯曲和变径,造成下锚困难。钻进达到设 计深度后,不能立即停钻,必须在停止进尺的情况下,稳钻1 2分钟,防止 孔底端部出现尖头,达不到设计锚固直径,钻孔完成后及时清孔。钻进过程 中应对每个孔的地层变化、钻进状态、地下水及一些特殊情况作现场记录。 因场地地质条件不好,拟

6、将采取以下措施进施工。a .土夹石层:尤其容易产生塌孔,首先采用采用干钻成孔技术进行钻进, 若效果不好则及时采取跟管钻进或者充填注浆二次成孔等技术措施。b.岩层:以高压风作为冷却介质,采用干钻成孔技术。若岩层破碎,易产 生塌孔、卡钻等异常情况,将采用套管钻进成孔。(4 )锚索制作:钢绞线必须从透盘丝上按计算长度截取,不得采用焊接, 不能有锈蚀、损坏现象,将钢绞线在编索平台上拉直,每根锚索的钢绞线数 目不得少于设计要求。钢绞线截取长度必须预留Im以上长度作为预应力张 拉工作段;灌浆管必须采用直径不低于22mm的聚乙烯管,捆扎在钢绞线中 间,捆扎牢靠,以增加锚索的刚度,有利于下锚顺利,其管端伸入导

7、向帽中, 以防止渣土进入管口。(5 )安置导向帽:在安装完lOO扩张环、65箍环之后在锚索末端安 装78长度20cm导向帽,且长度不得与设计长度偏差Icm ,安装牢靠,以 便下锚顺利。(6 )安装防护套网:锚固段防护网采用钢丝网,钢丝网孔为1.5*1.5cmz 钢丝网伸入锚索自由段内约50cm ,并与锚索捆绑牢固。(7)下锚:下锚前必须检查钻孔深度,认真核对锚索的编号和钻孔编号 是否一致;还应检查扩张环、箍环是否捆扎牢靠,钢绞线是否有锈蚀、损坏 现象,钢绞线漆刷标志是否与各个锚索单元一致,钢质承载体、挤压套和挤 压簧是否安置牢固等;检验合格后,应匀速将钢绞线推入孔内,如遇障不能 强行将钢绞线推

8、入孔内,须重钻清孔至钢绞线能顺利推入孔内。(8 )注浆:注浆使用水泥砂浆,其强度不得低于40MPa ,水泥砂浆应 严格按照试验室给定的配合比进行配制。注浆时先采用04MPa高速低压从 孔底注浆至充满后设置泥浆塞,再060.8MPa低速高压注浆,当孔口出现 溢浆且稳压持续时间不低于2min后,方可停止灌浆;灌浆浆液应搅拌均匀, 随搅随用,浆液应在初凝前用完。并严防石块、杂物混入浆液,灌浆施工必 须做严格记录,以便及时调整灌浆量。(9 )框架梁浇筑:框架梁浇筑前先检查钢筋安装位置、尺寸、数量等, 验收合格后方可进行C25混凝土浇筑。框架梁应嵌入边坡中紧贴坡面,对边 坡开挖坍塌面积较小处可采用M7.

9、5浆砌片石进行嵌补。浇筑时变形缝与急流 槽间间隔不小于8.7m设置一条变形缝,缝宽2cmo浇筑过程中预埋 35*35*2.5CmA3承压钢板、螺旋筋及l46钢套管。节点处必须振捣密实。(10 )预应力张拉:张拉前检查框格梁是否有悬空现象,如有悬空,可 采用M7.5浆砌片石填充。张拉锚具采用OVM体系锚具。张拉设备必须采 用YCW配套的张拉设备。待锚索砂浆强度达到设计强度后,方可进行预应力 张拉。正式张拉前必须对锚索进行预张拉1 2次,张拉力为设计值的10 20% ,使其各部位紧密接触。张拉锁定后,用手持电动切割机,距锚具面5 IOcm切断多余钢绞线,并补浆至满为止,再用C25细石碎封外锚头,封

10、锚 混凝土按试验室给定的配合比进行拌合、浇筑,以防止风化侵蚀。2、锚杆框架梁施工(1) 一般锚杆与水平面夹角15。30。,锚孔孔位按设计要求准确放置于 坡面上,孔位误差不得超过+3Cm ,孔底误差应小于4%的长度。锚孔倾角误 差不超过+2度,实际钻孔深度应比设计深度大0.4米。锚杆钻孔必须采用风 动钻进,钻孔完成后使用高压风清孔,彻底清除孔内岩粉和积水。(2 )施工顺序:福孔定位f 造孔 一苗杆安装灌浆造孔:禁止开水钻进,以确保锚杆施工不至于恶化边坡岩体工程地质条 件。钻进过程中应对每孔地层变化、进尺速度(钻速、钻压地下水情况及 一些特殊情况作现场记录,若遇塌孔,应立即停钻。进行固壁处理。(3

11、 )锚杆设计终孔孔径为Ilomm ,成孔后的孔径不得小于设计值。钻 孔完成后使用高压空气(风压02 0.4MPa )将空中岩粉或地下水全部清除 孔外。以免降低水泥砂浆与孔壁岩体的粘结强度。(4)锚孔成孔结束后,经监理工程师检验合格后,方可进行下道工序施 To锚杆杆体采用32螺纹钢筋,沿锚杆轴线方向每隔2.0m设置一个对中器 (定位支架),以保证锚杆有足够的保护层。施工时,若锚杆与地梁钢筋、箍 筋相干扰,可局部调整钢筋、箍筋地间距,竖、横主筋交叉点必须绑扎牢固。 安装前,要确保每根钢筋顺直,除锈、除油污,安装锚杆体前再次认真核对 锚孔编号,人工缓缓将锚杆体放入孔内,用钢尺量出孔外露出的钢杆长度,

12、 计算孔内锚杆长度。由于部分锚杆较长,锚杆钢筋连接可采用焊接,锚杆钢 筋焊接前,必须根据施工条件进行试焊,合格后方可正式施焊。焊工必须持 焊工证上岗。锚杆钢筋采用焊接时,单面焊缝长度不少于IOd ,双面焊焊缝长 度不少于5d。(5 )灌浆:锚杆孔内灌注M25水泥砂浆,水泥砂浆必须严格按照试验 室给定的配合比进行拌制,以保证其强度符合设计要求。注浆方式采用从孔 底到孔口返浆式注浆,中途不得停浆,孔内注浆必须饱满密实,在初凝前要 进行二次补浆。3.现浇拱形护坡(1)现场复测及防线一清除松散土体一整修坡面一拱形护坡模板安装一 拱形护坡浇筑一护坡养生一铺设植生袋(或土工格室)并固定(2 )拱形护坡采用

13、小型机具配合人工挖方,支架模板法逐级施工的次序。(3)施工放样:依据设计文件放样横、竖梁的位置,与设计文件有出入 的地方要合理布置,特别注意边坡边角处的放样。保证横、竖梁的顺畅性及 整体线型的圆顺性。测量放样过程中及时做好护桩工作,以便后期准确使用。 测量放样后,经测量监理工程师认可后方可进行坡面挖方施工。(4)坡面挖方施工:施工前先清刷坡面浮土,填补坑凹,使坡面大体平 整。对相邻级边坡间的平台要做整平夯实处理,同时要保证一定的单向纵坡, 以保证平台水沟的稳定性及排水顺畅性。根据放样后的横、竖梁位置,采用 小型机具配合人工挖方。对不稳定的挖方槽底及坡面要做换填夯实处理。同 一级边坡挖方顺序是:

14、由上之下,一步到位,槽底密实平顺,禁止超挖。(5)模板施工:模板安装前,先安装钢管架的稳固架。稳固架采用钢管 临时锚固坡面内的方法。然后安装模板的支架,再进行模板安装。模板采用 组合小钢模,模板表面必须光洁、平整。模板安装中要保证接缝紧密,板体 顺直,严格控制模板错台,安装后的模板要保证一定的整体稳定性。模板施 工时,要保证整体线型的直顺性,总体坡面的圆顺性。模板脱模剂必须涂抹 均匀,严禁使用废弃的机用油。模板拆除时,要按照混凝土的浇筑顺序逐级 拆除,拆除后的模板要集中放置,并对模板面板进行清理,以便下次使用。(6)混凝土施工:拱形护坡混凝土浇筑顺序为:由底级到上级,先基础 后竖梁再平台,最后

15、进行拱形架骨架施工。混凝土的浇筑运输采用车载+滑槽 形式。为保证混凝土的搅拌质量,在混凝土搅拌过程中严格控制混凝土的和 易性及坍落度。混凝土浇筑时,严格控制振捣质量,以混凝土停止下沉,不 再冒出气泡,表面呈现平坦、泛浆现象为振捣标准。浇筑后的混凝土示实际 天气情况,做好必要的洒水养生工作。a、护坡每隔2个排水拱设置一道变形缝,沉降缝宽2cmo踏步按设计 要求进行施工,每15Om在拱形护坡急水槽内设一踏步,以供检修人员上下。b、对干燥的挖方槽底要适当洒水润湿,以防混凝土水分过多流失,造成 混凝土开裂。c、对拱形梁与竖梁的接触面要做凿毛或拉毛处理,并用清水清洗干净, 以便混凝土的良好结合。d、平台

16、排水沟施工时,注意曲线线型的圆顺性及排水顺畅性。e、在混凝土振捣时,注意过振及漏振现象。f、待磴强度达到2.5MPa时,方可拆模,以防混凝土掉角、啃边等。g、保证护坡整体的圆顺性及拱形梁的布置美观性。4、三维植物网、植草防护(1 )工艺流程:边坡整理成型T细平整一挂网T固定一覆土一播种一再 覆土一浇水养护后期管理(2 )清整边坡:将刷好的边坡进行整平,清除边坡上的杂物,如石块、大 的土块等,对过坡进行仔细整平。(3 )开挖沟槽:在坡顶和坡脚开挖沟槽,用以埋设和固定网垫。为保护路 基并保证施工质量,开挖沟槽的进度应根据铺网进度适当安排。(4 )铺设网垫:按照从坡顶至坡脚的顺序进行铺设,应保持网垫
