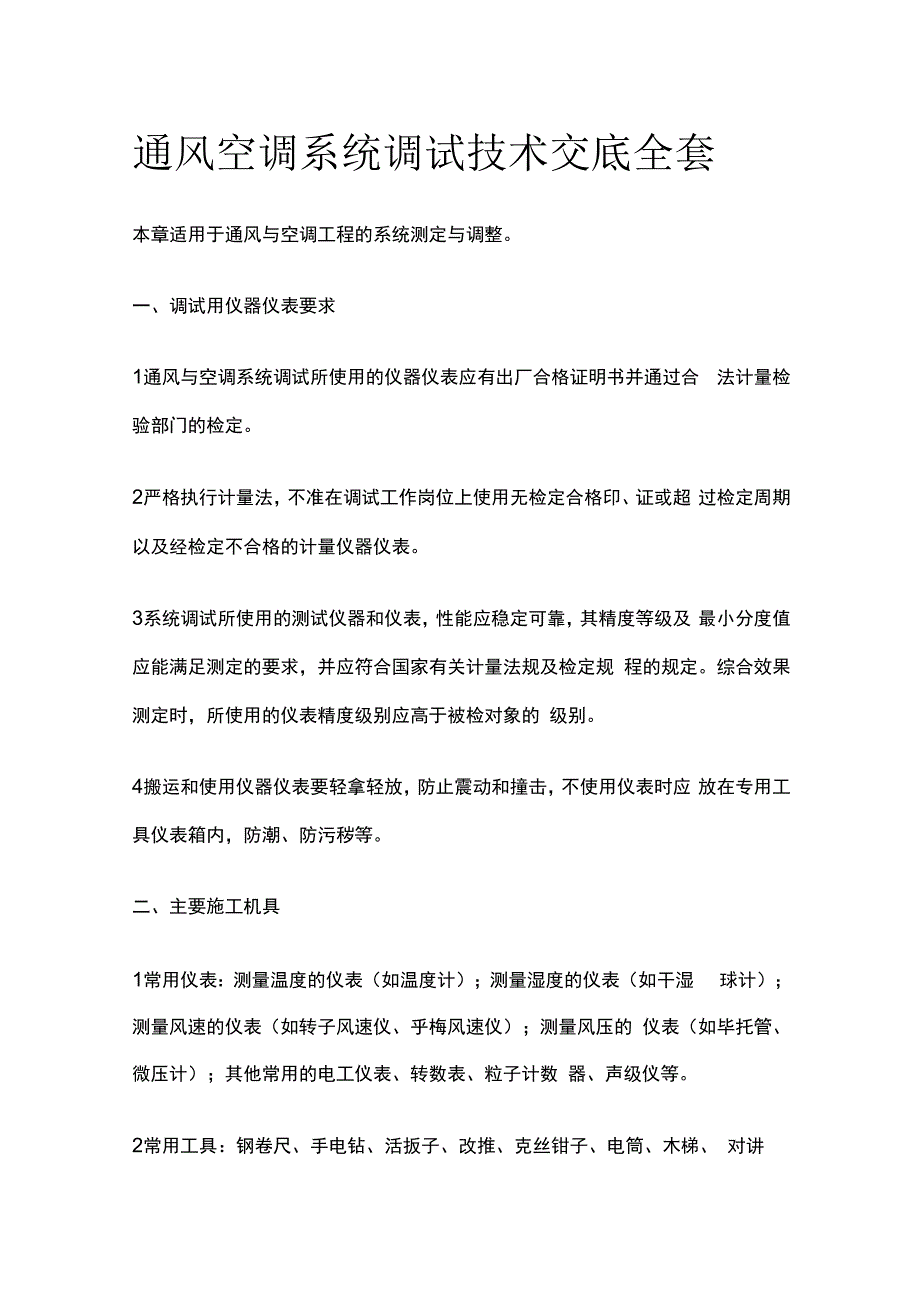

通风空调系统调试技术交底全套.docx_第1页
第1页 / 共13页

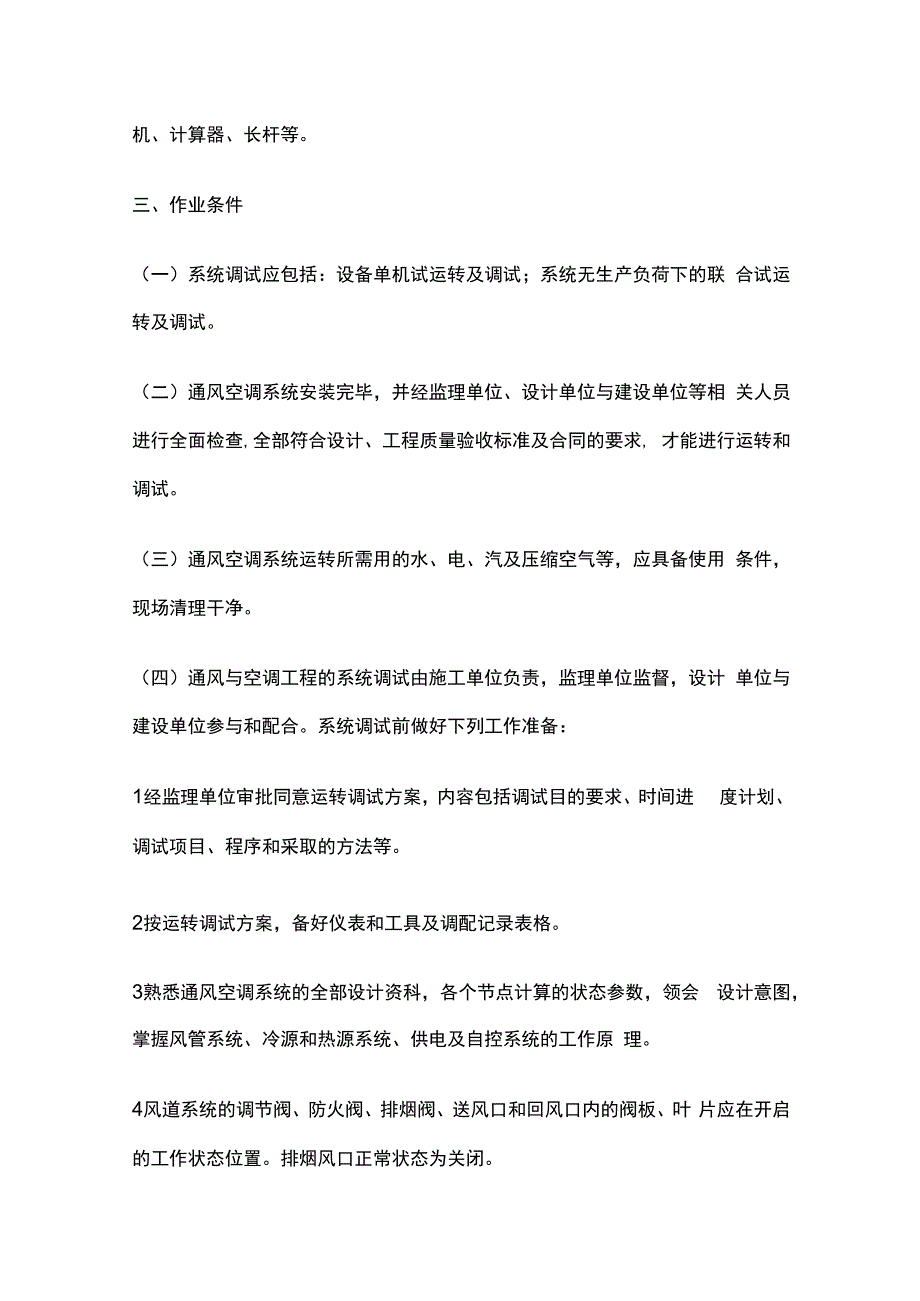

通风空调系统调试技术交底全套.docx_第2页
第2页 / 共13页

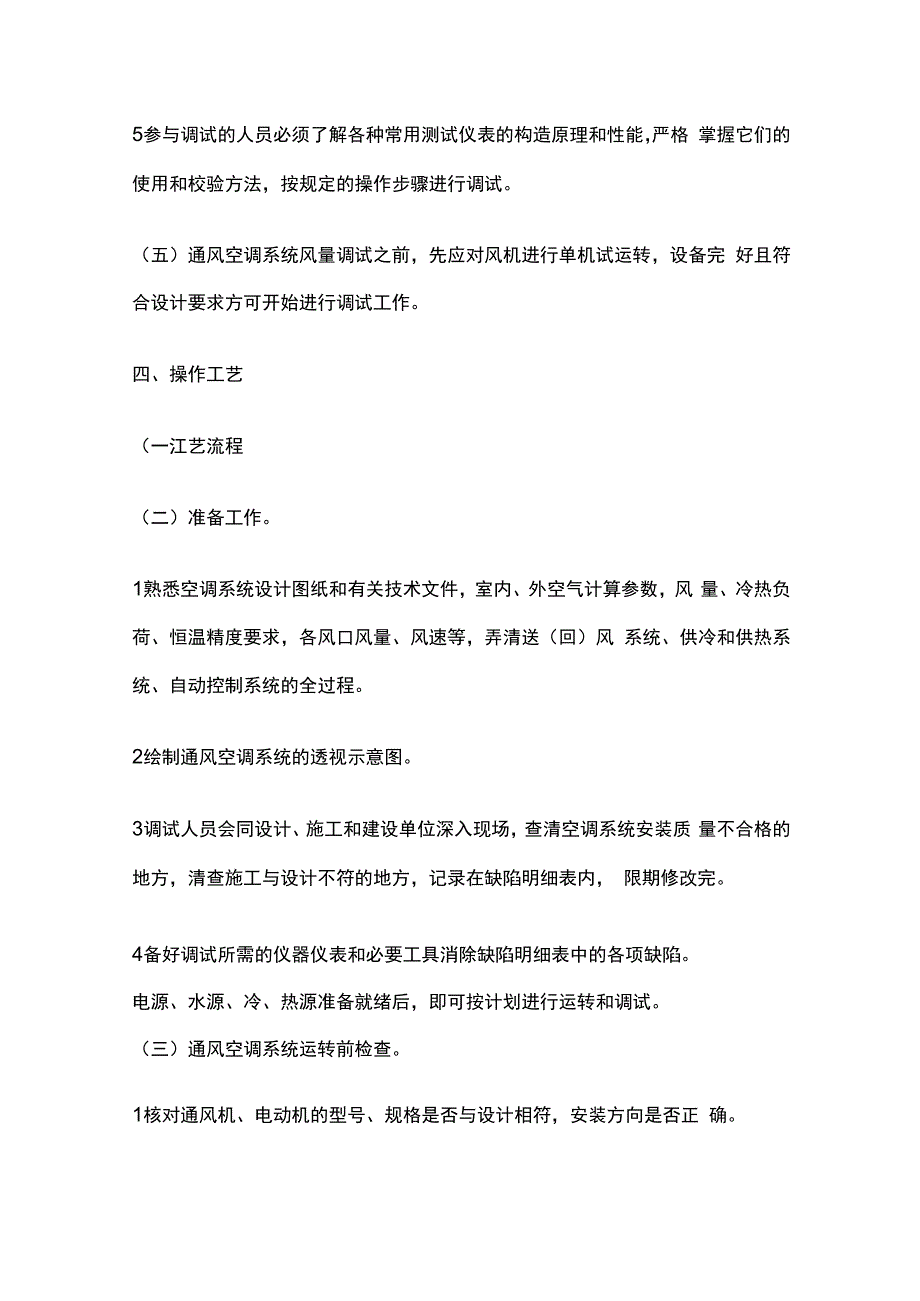

通风空调系统调试技术交底全套.docx_第3页
第3页 / 共13页
通风空调系统调试技术交底全套.docx_第4页
第4页 / 共13页
通风空调系统调试技术交底全套.docx_第5页
第5页 / 共13页
通风空调系统调试技术交底全套.docx_第6页
第6页 / 共13页
通风空调系统调试技术交底全套.docx_第7页
第7页 / 共13页
通风空调系统调试技术交底全套.docx_第8页
第8页 / 共13页
通风空调系统调试技术交底全套.docx_第9页
第9页 / 共13页
通风空调系统调试技术交底全套.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《通风空调系统调试技术交底全套.docx》由会员分享,可在线阅读,更多相关《通风空调系统调试技术交底全套.docx(13页珍藏版)》请在第壹文秘上搜索。

1、通风空调系统调试技术交底全套本章适用于通风与空调工程的系统测定与调整。一、调试用仪器仪表要求1通风与空调系统调试所使用的仪器仪表应有出厂合格证明书并通过合 法计量检验部门的检定。2严格执行计量法,不准在调试工作岗位上使用无检定合格印、证或超 过检定周期以及经检定不合格的计量仪器仪表。3系统调试所使用的测试仪器和仪表,性能应稳定可靠,其精度等级及 最小分度值应能满足测定的要求,并应符合国家有关计量法规及检定规 程的规定。综合效果测定时,所使用的仪表精度级别应高于被检对象的 级别。4搬运和使用仪器仪表要轻拿轻放,防止震动和撞击,不使用仪表时应 放在专用工具仪表箱内,防潮、防污秽等。二、主要施工机具

2、1常用仪表:测量温度的仪表(如温度计);测量湿度的仪表(如干湿 球计);测量风速的仪表(如转子风速仪、乎梅风速仪);测量风压的 仪表(如毕托管、微压计);其他常用的电工仪表、转数表、粒子计数 器、声级仪等。2常用工具:钢卷尺、手电钻、活扳子、改推、克丝钳子、电筒、木梯、 对讲机、计算器、长杆等。三、作业条件(一)系统调试应包括:设备单机试运转及调试;系统无生产负荷下的联 合试运转及调试。(二)通风空调系统安装完毕,并经监理单位、设计单位与建设单位等相 关人员进行全面检查,全部符合设计、工程质量验收标准及合同的要求, 才能进行运转和调试。(三)通风空调系统运转所需用的水、电、汽及压缩空气等,应具

3、备使用 条件,现场清理干净。(四)通风与空调工程的系统调试由施工单位负责,监理单位监督,设计 单位与建设单位参与和配合。系统调试前做好下列工作准备:1经监理单位审批同意运转调试方案,内容包括调试目的要求、时间进 度计划、调试项目、程序和采取的方法等。2按运转调试方案,备好仪表和工具及调配记录表格。3熟悉通风空调系统的全部设计资科,各个节点计算的状态参数,领会 设计意图,掌握风管系统、冷源和热源系统、供电及自控系统的工作原 理。4风道系统的调节阀、防火阀、排烟阀、送风口和回风口内的阀板、叶 片应在开启的工作状态位置。排烟风口正常状态为关闭。5参与调试的人员必须了解各种常用测试仪表的构造原理和性能

4、,严格 掌握它们的使用和校验方法,按规定的操作步骤进行调试。(五)通风空调系统风量调试之前,先应对风机进行单机试运转,设备完 好且符合设计要求方可开始进行调试工作。四、操作工艺(一江艺流程(二)准备工作。1熟悉空调系统设计图纸和有关技术文件,室内、外空气计算参数,风 量、冷热负荷、恒温精度要求,各风口风量、风速等,弄清送(回)风 系统、供冷和供热系统、自动控制系统的全过程。2绘制通风空调系统的透视示意图。3调试人员会同设计、施工和建设单位深入现场,查清空调系统安装质 量不合格的地方,清查施工与设计不符的地方,记录在缺陷明细表内, 限期修改完。4备好调试所需的仪器仪表和必要工具消除缺陷明细表中的

5、各项缺陷。电源、水源、冷、热源准备就绪后,即可按计划进行运转和调试。(三)通风空调系统运转前检查。1核对通风机、电动机的型号、规格是否与设计相符,安装方向是否正 确。2检查地脚螺栓是否拧紧减振台座是否平皮带轮或联轴器是否找正。3检查轴承处是否有足够的润滑油,加注润滑油的种类和数量应符合设 备技术文件的规定。4检查电机及有接地要求的风机、风管接地线连接是否可靠。5检查风机调节阀门开闭应灵活、定位装置可靠且已固定在工作位置。(四)通风空调系统的风量测定与调整。1首先按工程实际情况,绘制系统单线透视图,图上应标明风管尺寸, 测点截面位置、送(回)风口的位置,同时标明设计风量、风速、截面 面积及风口尺

6、寸。2开风机之前将风道和风口本身的调节阀门,放在全开位置,三通调节阀门放在中间位置,空气处理室中的各种调节阀也应放在实际 运行位置。3开启风机进行风量测定与调整先粗测总风量是否满足设计风量要求, 作到心中有数,有利于下步调试工作。4系统风量测定与调整,干管和支管的风量可用毕托管、彳散压计仪器进 行测试。对送(回)风系统调整采用流量等比分配法或基准风口 调整法等,从系统的最远最不利的环路开始,逐步调向通风机。5风口风速测量可采用热球风速仪、叶轮风速仪或转子风速仪,用定点 法或匀速移动法测出平均风速,计算出风口风量。测试不少于3 5次。6系统风量平衡后应达到以下规定:Q)风口的风量、新风量、排风量

7、、回风量的实测值与设计风量的允许值 不大于15% ,各风口或吸风罩的总风量与设计风量的允许偏差不应大 于 10%。(2 )新风量与回风量之和应近似等于总的送风量,或各送风量之和。(3)总的送风量应略大于回风量与排风鼻之和。7系统风量测试调整时应注意的问题:(I)测定点截面位置选择应在气流比较均匀稳定的地方,一般选在产生局 部阻力之后4 5倍管径(成风管长边尺寸以及局部阻力之前约1 5 2倍管径(或风管长边尺寸)的直风管段上。(2 )在矩形风管内测定平均风速时,应将风管测定截面划分若干个相等 的小截面使其尽可能接近于正方形;在圆形风管内测定平均风速时,应 根据管径大小,将截面分成若干个面积相同的

8、同心圆环,每个圆环应测 量四个点。(3 )没有调节阀的风道,如果要调节风量,可在风道法兰处临时加插板 进行调节,调好风量后插板留在其中并保证在其处密封不漏。(五)空调器设备性能测定与调整。1喷水量的测定和喷水室热工特性的测定应在夏季或接近夏季室外计算 参数条件下进行,主要测定它的冷却能力是否符合设计要求。2过滤器阻力的测定、表冷器阻力的测定、表面式热交换器冷却能力和 加热能力的测定计算出阻力值、空气失去的热量值和吸收的热量值是否 符合设计要求。3在测定过程中,保证供水、供冷、供热源,做好详细记录,与设计数 据进行核对是否有出入,如有出入时应及时作出调整。(六)空调自动调节系统控制线路检查:1核

9、实敏感元件,调节仪器或检测仪表和调节执行机构的型号、规格和 安装的部位是否与设计图纸要求相符。2根据接线图纸,对控制盘下端子的接线(或接管)进行核对。3根据控制原理图和盘内接线图,对上端子的盘内接线进行核对。4对自动调节系统的连锁、信号、远距离检测和控制等装置及调节环节 核对是否正确,是否符合设计要求。5敏感元件和测量元件的装设地点应符合下列要求:(1)要求全室,囹空制时,应放在不受局部热源影响的区域内;局部区域要 求严格时,应放在要求严格的地点;室温元件应放在空气流通的地点。(2 )在风管内,宜放在气流稳定的管段中心。(3 )露点温度的敏感元件和测量元件宜放在挡水板后方有代表性的位置, 并应

10、尽量避免二次回风的影响。不应受辐射热、振动或水滴的直接影响。(七)调节器及检测仪表单体性能校验。1敏感元件的性能试验,根据控制系统所选用的调节器或检测仪表所要 求的分度号必须配套进行,应进行刻度误差校验和动特性校验,其检定 值均应达到设计精度要求。2调节仪表和检测仪表,应作刻度特性校验,调节特性的校验及动作试 验与调整,均应达到设计精度要求。3调节阀和其他执行机构的调节性能、全行程距离、全行程时间的测定, 限位开关位置的调整,标出满行程的分度值等均应达到设计精度要求。(八)自动调节系统及检测仪表联动校验。1自功调节系统在未正式投入联动之前,应进行模拟试验,以校验系统 的动作是否正确,是否符合设

11、计要求,无误时,可投入自动调节运行。2自动调节系统投入运行后,应查明影响系统调节品质的因素,进行系 统正常运行效果的分析,并判断能否达到预期的效果。3自动调节系统各环节的运行调整,应使空调系统的露点、二次加 热器和室温的各控制点经常保持所规定的空气参数,符合设计精度要求。(九)空调系统综合效果测定是在各分项调试完成后,测定系统联动运行 的综合指标是否满足设计与生产工艺要求,如果达不到规定要求时,应 在测定中作进一步调整。1确定经过空调器处理后的空气参数和空调房间工作区的空气参数。2检验自动调节系统的效果,各调节元件设备经长时间的考核,应达到 系统安全可靠地运行。3在自动调节系统投入运行条件下,

12、确定空调房间工作区内可能维持的 给定空气参数的允许波动范围和稳定性。4空调系统带生产负荷的综合效能试验的测定与调整,应由建设单位负 责,施工、监理、设计单位配合进行。五、质量标准(一)设备单机试运转及调试应符合下列规定:1通风机、空调机组中的风机、叶轮旋转方向正确、运转平稳、无异常 振动与声响,其电机运行功率应符合设备技术文件的规定。在额定转速 下连续运转2h后,滑动轴承外壳最高温度不得超过70;滚动轴承 不得超过80oCo2水泵叶轮旋转方向正确,无异常振动和声响,紧固连接部位无松动, 其电机运行功率值符合设备技术文件的规定。水泵连续运转2h后,滑 动轴承外壳最高温度不得超过7(TC ;滚动轴

13、承不得超过75oCo3冷却塔本体应稳固、无异常振动其噪声应符合设备技术文件的规定。 风机试运转按本条第1款的规定;冷却塔风机与冷却水系统循环试运行 不少于2h,运行应无异常情况。4制冷机组、单元式空调机组的试运转,应符合设备技术文件和现行国 家标准制冷设备、空气分离设备安装工程施工及验收规范GB 50274 的有关规定,正常运转不应少于8ho5电控防火、防排烟风阀(口)的手动、电动操作应灵活、可靠,信号 输出正确。检查数量:第1款按风机数量抽查10% ,且不得少于1台;第2, 3、4 款全数检查笫5款按系统中风阀的数量抽查2 0%且不得少于5件。检查方法:观察、旁站、用声级计测定、查阅试运转记

14、录及有关文件。(二)系统无生产负荷的联合试运转及调试应符合下列规定:1系统总风量调试结果与设计风量的偏差不应大于10%o2空调冷热水、冷却水总流量测试结果与设计流量的偏差不应大于10%3舒适空调的温度、相对湿度应符合设计的要求。恒温、恒湿房间室内 空气温度、相对湿度及波动范围应符合设计规定。检查数量:按风管系统数量抽查10% ,且不得少于1个系统。检查方法:观察、旁站、查阅调试记录。(三)防排烟系统联合试运行与调试的结果(风量及正压),必须符合设 计与消防的规定。检查数量:按总数抽查10% ,且不得少于2个楼层。检查方法:观察、旁站、查阅调试记录。(四)净化空调系统还应符合下列规定:1单向流洁

15、净室系统的系统总风量调试结果与设计风量的允许偏差为 0-20% ,室内各风口风量与设计风量的允许偏差为15%o新风量与设 计新风量的允许偏差为10%2单向流洁净室系统的室内截面平均风速的允许偏差为O 20% ,且截 面风速不均匀度不应大于0.25。新风量和设计新风量的允许偏差为 10%o3相邻不同级别洁净室之间和洁净室与非洁净室之间的静压差不应小于 5Pa,洁净室与室外的静压差不应小于IOPao4室内空气洁净度等级必须符合设计规定的等级或在商定验收状态下的 等级要求。高于等于5级的单向流洁净室,在门开启的状态下,测定距 离门0.6m室内侧工作高度处空气的含尘浓度,亦不应超过室内洁净度 等级上限的规定。检查数量:调试记录全数检查,测点抽查5% ,且不得少于1点。检查方法:检查、验证调试记录,按本规范附录B进行测试校核。(五)设备单机试运转及调试应符合下列规定:1水泵运行时不应有异常振动和声响,壳体密封处不得渗漏,紧固连接 部位不应松动,轴封的温升应正常;在无特殊要求的情况下,普通填料 泄漏量不应大于60mL/ h ,机械密封的不应大于5mL ho 2风机、空调机组、风冷热泵等设备运行时,产生的噪声不宜超过产品 性能说明书的规定值。3风机盘管机组的三速、温控开关的动作应正确,并与机组运行状态一 一对应。检查数量:第L 2款抽
