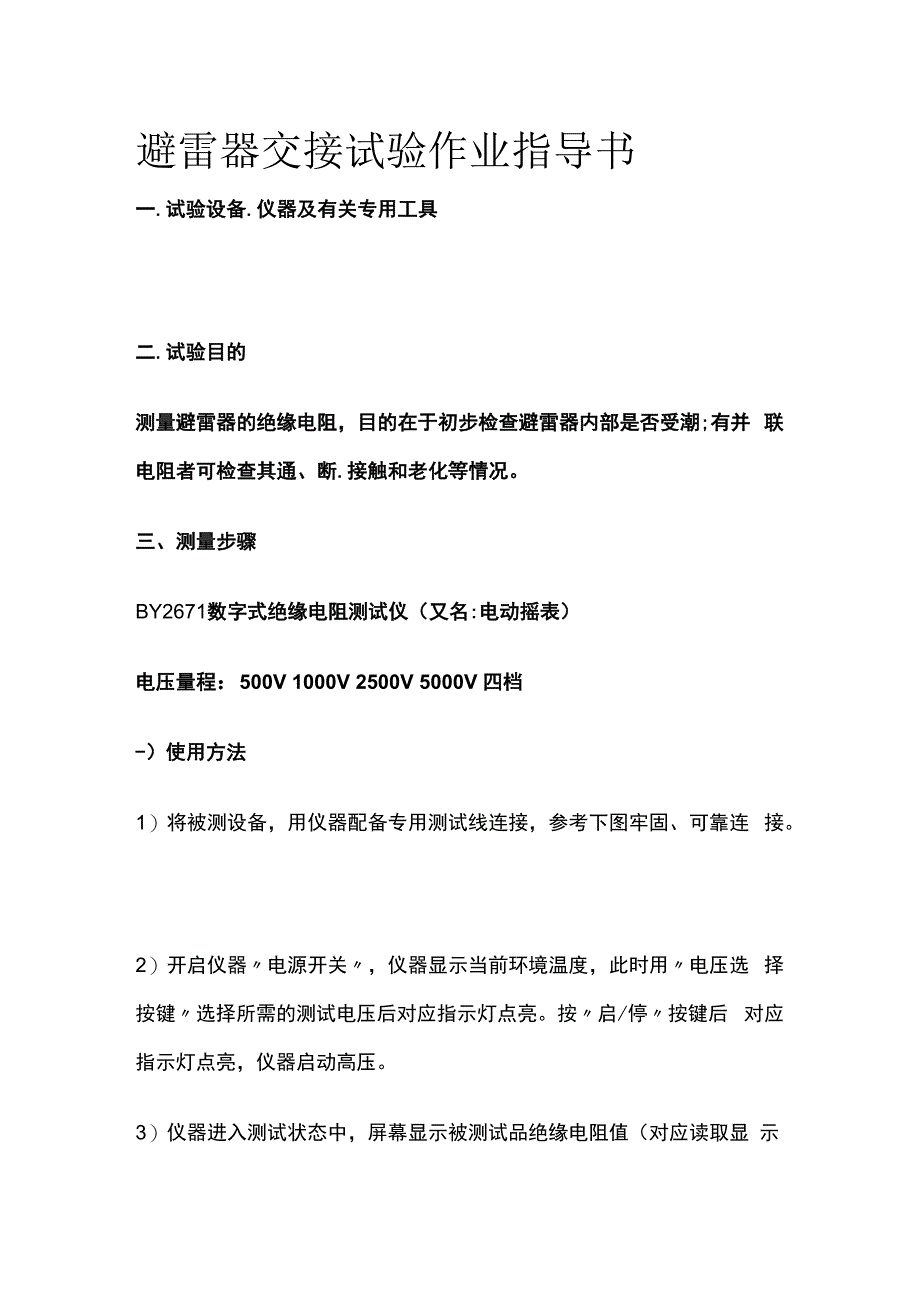

1、避雷器交接试验作业指导书一.试验设备.仪器及有关专用工具二.试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮;有并 联电阻者可检查其通、断.接触和老化等情况。三、测量步骤BY2671数字式绝缘电阻测试仪（又名:电动摇表）电压量程：500V 1000V 2500V 5000V 四档-）使用方法1）将被测设备，用仪器配备专用测试线连接，参考下图牢固、可靠连 接。2）开启仪器电源开关，仪器显示当前环境温度，此时用电压选 择按键选择所需的测试电压后对应指示灯点亮。按启/停按键后 对应指示灯点亮，仪器启动高压。3）仪器进入测试状态中，屏幕显示被测试品绝缘电阻值（对应读取显 示值单位），测

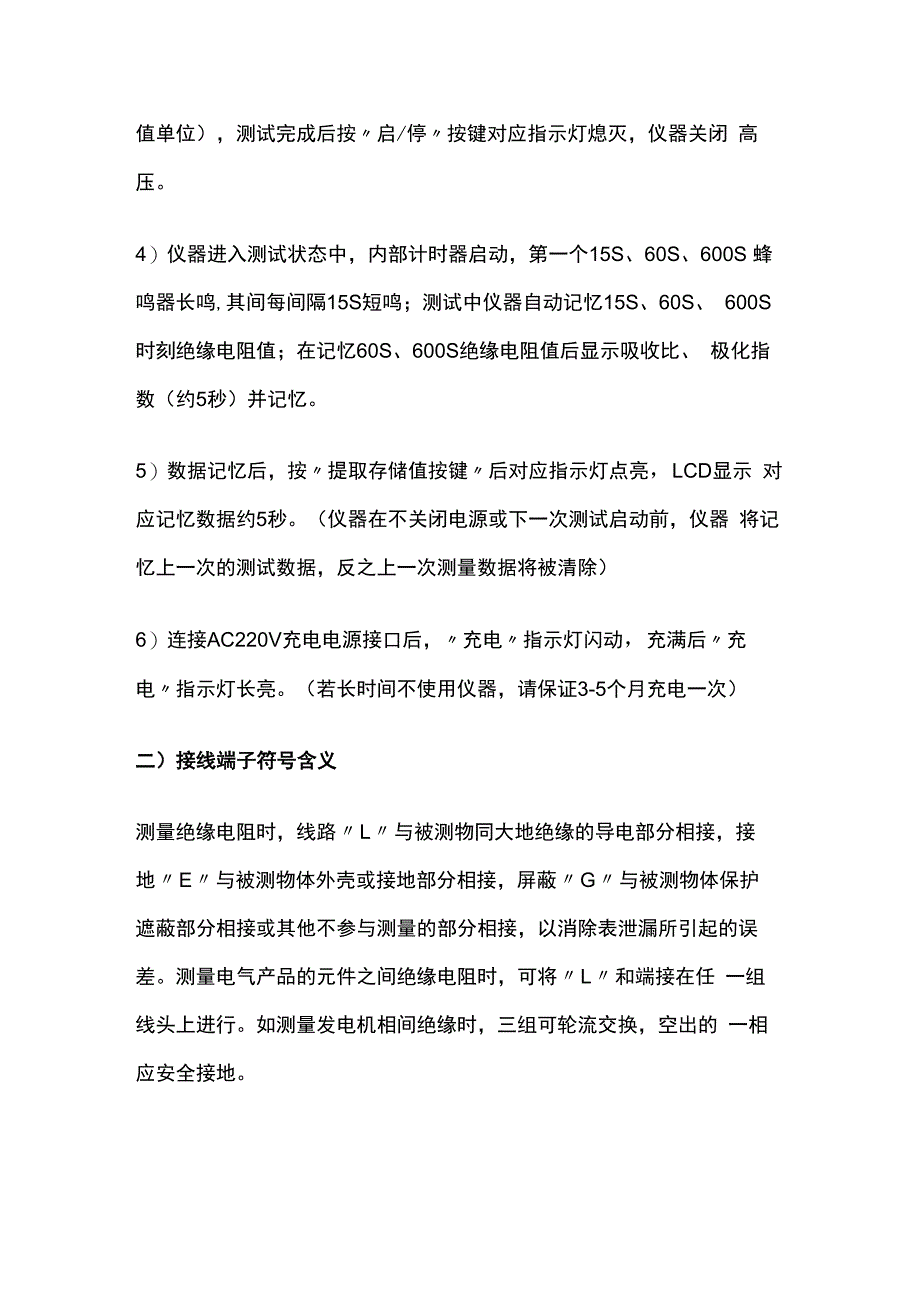

2、试完成后按启/停按键对应指示灯熄灭，仪器关闭 高压。4）仪器进入测试状态中，内部计时器启动，第一个15S、60S、600S 蜂鸣器长鸣,其间每间隔15S短鸣；测试中仪器自动记忆15S、60S、 600S时刻绝缘电阻值；在记忆60S、600S绝缘电阻值后显示吸收比、 极化指数（约5秒）并记忆。5）数据记忆后，按提取存储值按键后对应指示灯点亮，LCD显示 对应记忆数据约5秒。（仪器在不关闭电源或下一次测试启动前，仪器 将记忆上一次的测试数据，反之上一次测量数据将被清除）6）连接AC220V充电电源接口后，充电指示灯闪动，充满后充 电指示灯长亮。（若长时间不使用仪器，请保证3-5个月充电一次）二）接

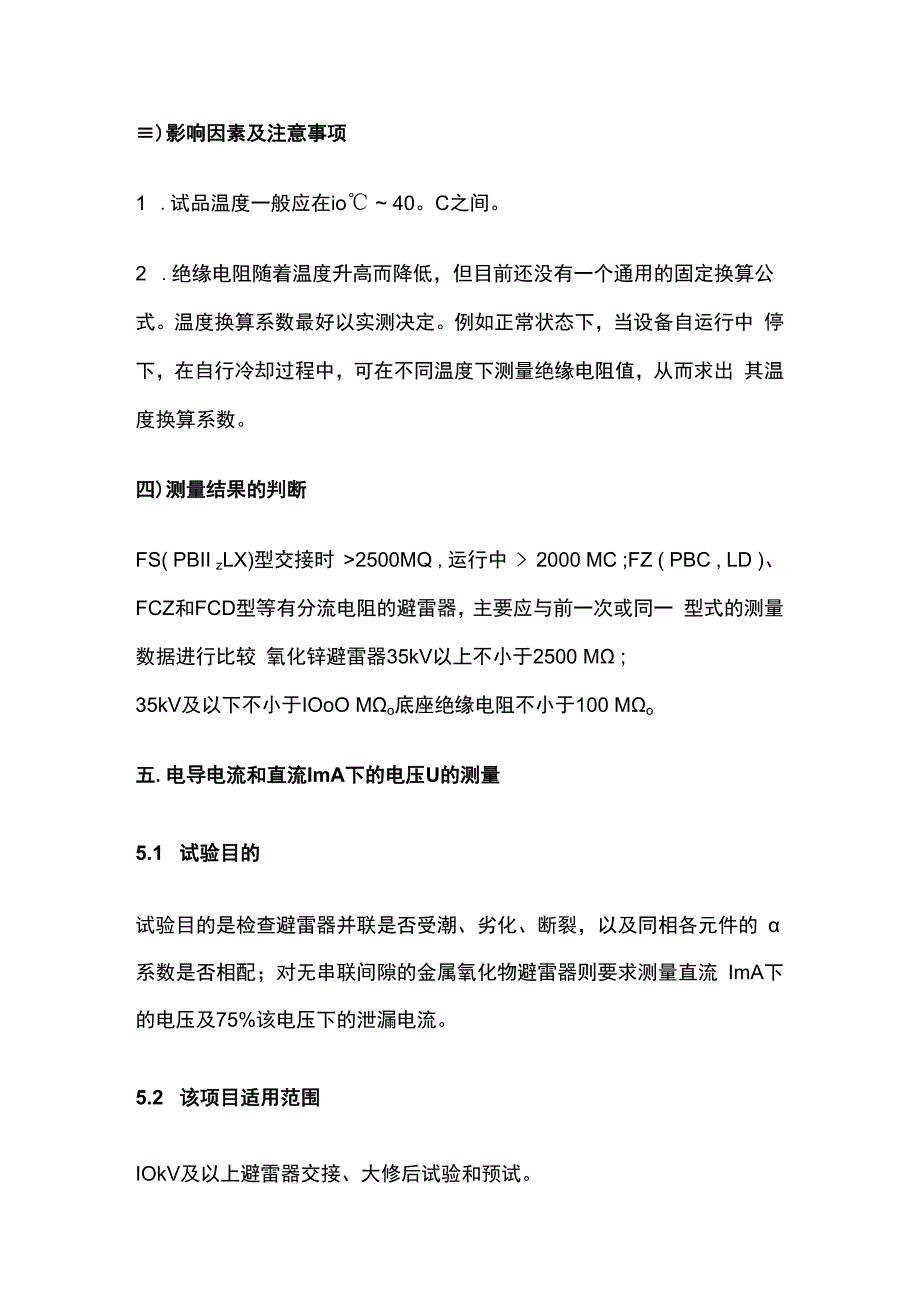

3、线端子符号含义测量绝缘电阻时，线路L与被测物同大地绝缘的导电部分相接，接 地E与被测物体外壳或接地部分相接，屏蔽G与被测物体保护 遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误 差。测量电气产品的元件之间绝缘电阻时，可将L和端接在任 一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的 一相应安全接地。)影响因素及注意事项1 .试品温度一般应在io 40。C之间。2 .绝缘电阻随着温度升高而降低，但目前还没有一个通用的固定换算公 式。温度换算系数最好以实测决定。例如正常状态下，当设备自运行中 停下，在自行冷却过程中，可在不同温度下测量绝缘电阻值，从而求出 其温度换算系
4、数。四)测量结果的判断FS( PBII zLX)型交接时 2500MQ ,运行中 2000 MC ;FZ ( PBC , LD )、FCZ和FCD型等有分流电阻的避雷器，主要应与前一次或同一 型式的测量数据进行比较 氧化锌避雷器35kV以上不小于2500 M ;35kV及以下不小于IOoO Mo底座绝缘电阻不小于100 Mo五.电导电流和直流ImA下的电压U的测量5.1 试验目的试验目的是检查避雷器并联是否受潮、劣化、断裂，以及同相各元件的 系数是否相配；对无串联间隙的金属氧化物避雷器则要求测量直流 ImA下的电压及75%该电压下的泄漏电流。5.2 该项目适用范围IOkV及以上避雷器交接、大修
5、后试验和预试。5.3 测量步骤1）避雷器地端接地，高压直流发生器输出端通过微安表与避雷器引线 端相连，如图所示。避雷器泄漏电流测试接线图2）试验仪器在使用前应检查其完好性，联接电缆不应有断路和短路， 设备无破裂等损坏。3）将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地 线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的 地线上（即一点接地）。严禁各接地线相互串联。为此，应使用DHV专 用接地线。4）电源开关放在关断位置并检查调压电位器应在零位。过电压保护整 定值一般为试验电压的Ll倍。5）空载升压验证过电压保护整定是否灵敏。6）接通电源开关，此时红灯亮，表示电源接通。7
6、 ）按绿色按钮，则绿灯亮，表示高压接通。8）顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所 需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有 无异常现象及声响。9）降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电 源开关。10 ）对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异 常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等 联接好，检查无误后即打开电源。11）升压至所需电压或电流。升压速度以每秒3-5kV试验电压为宜。 对于大电容试品升压时还需监视电流表充电电流不超过试验器的最大 充电电流。对小电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电 压（电流）的95% ,再缓慢仔细升至所需的电压（电流）。然后从数 显表上读出电压（电流）值。如需对氧化锌避雷器进行0.75UDC-ImA 测量时，先升至UDClmA电压值，然后按下黄色按钮，此时电压即降 至原来的75% ,并保持此状态。此时可读取电流。测量完毕后，调压 电位器逆时针回到零，按下绿色按钮。需再次升压时按红色按钮即可。注:必要时用外接高压分压器比对控制箱上的电压。12 ）试验完毕，降压，关闭电源。13 ）测量时应记录被试设备的温度湿度、气象情况、试验日期及使用 仪表等。
