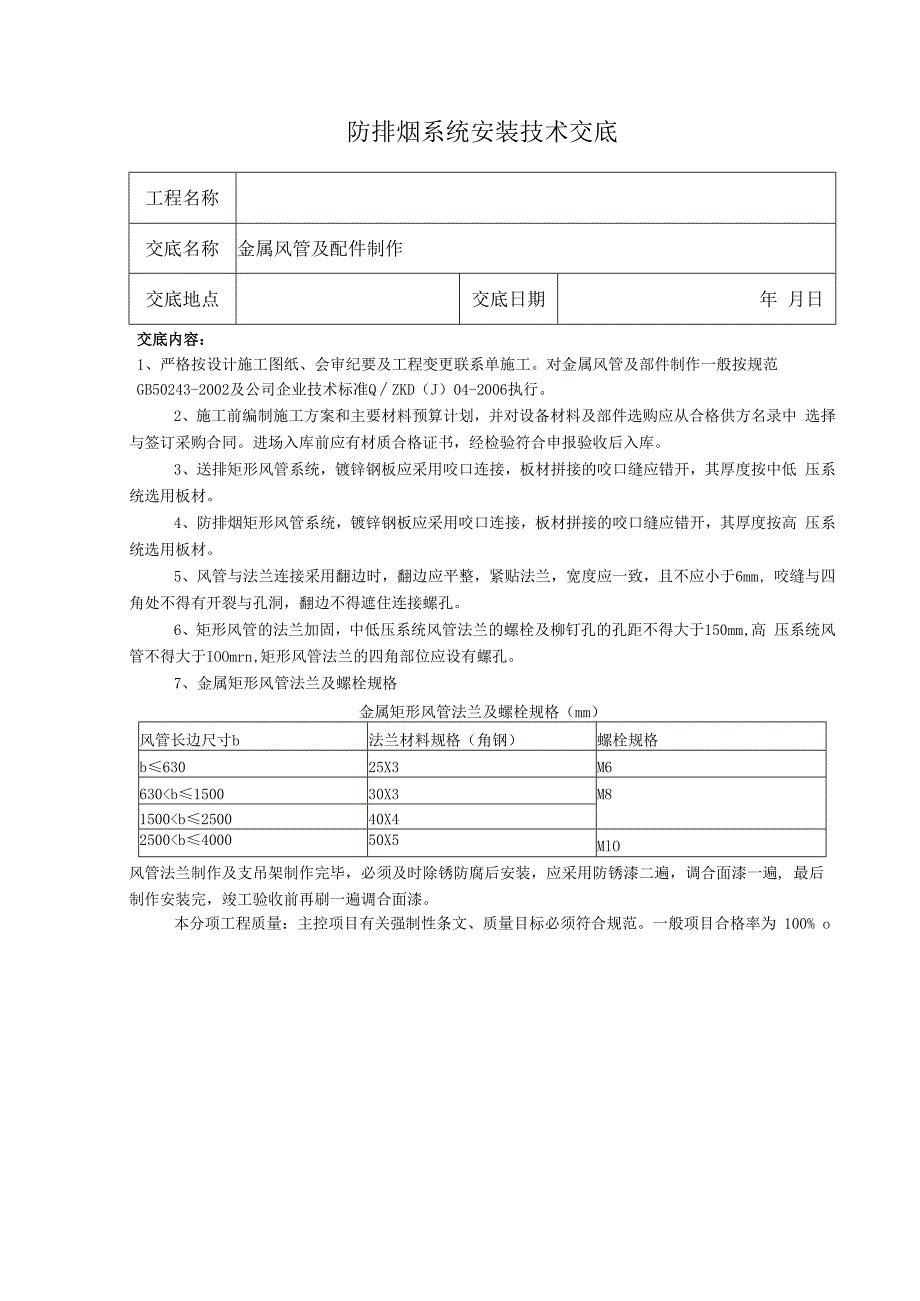

1、防排烟系统安装技术交底工程名称交底名称金属风管及配件制作交底地点交底日期年 月日交底内容：1、严格按设计施工图纸、会审纪要及工程变更联系单施工。对金属风管及部件制作一般按规范 GB50243-2002及公司企业技术标准QZKD（J）04-2006执行。2、施工前编制施工方案和主要材料预算计划，并对设备材料及部件选购应从合格供方名录中 选择与签订采购合同。进场入库前应有材质合格证书，经检验符合申报验收后入库。3、送排矩形风管系统，镀锌钢板应采用咬口连接，板材拼接的咬口缝应错开，其厚度按中低 压系统选用板材。4、防排烟矩形风管系统，镀锌钢板应采用咬口连接，板材拼接的咬口缝应错开，其厚度按高 压系统

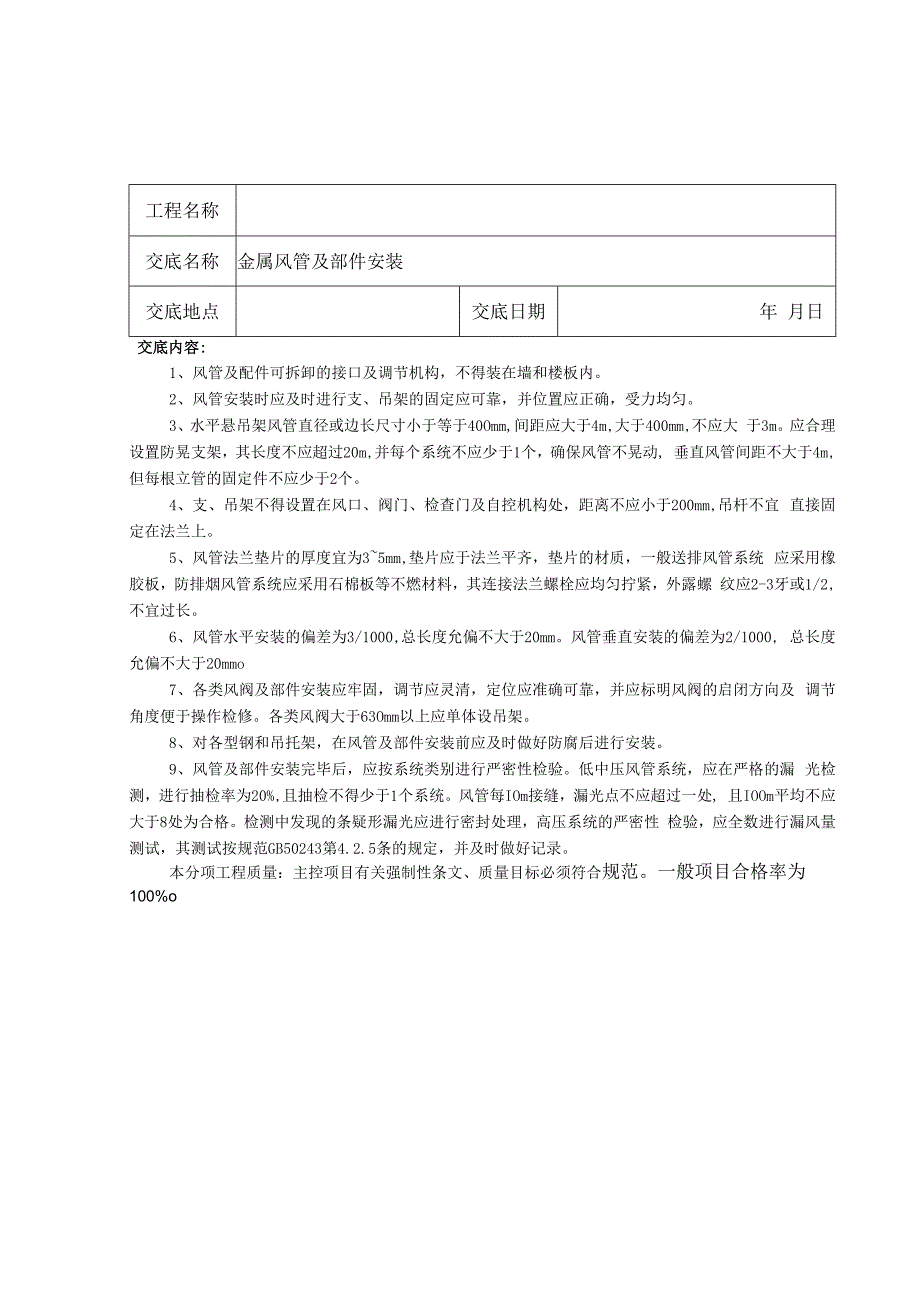

2、选用板材。5、风管与法兰连接采用翻边时，翻边应平整，紧贴法兰，宽度应一致，且不应小于6mm, 咬缝与四角处不得有开裂与孔洞，翻边不得遮住连接螺孔。6、矩形风管的法兰加固，中低压系统风管法兰的螺栓及柳钉孔的孔距不得大于150mm,高 压系统风管不得大于IOOmrn,矩形风管法兰的四角部位应设有螺孔。7、金属矩形风管法兰及螺栓规格金属矩形风管法兰及螺栓规格（mm）风管长边尺寸b法兰材料规格（角钢）螺栓规格b63025X3M6630b150030X3M81500b250040X42500b400050X5MlO风管法兰制作及支吊架制作完毕，必须及时除锈防腐后安装，应采用防锈漆二遍，调合面漆一遍, 最
3、后制作安装完，竣工验收前再刷一遍调合面漆。本分项工程质量：主控项目有关强制性条文、质量目标必须符合规范。一般项目合格率为 100% o工程名称交底名称金属风管及部件安装交底地点交底日期年 月日交底内容:1、风管及配件可拆卸的接口及调节机构，不得装在墙和楼板内。2、风管安装时应及时进行支、吊架的固定应可靠，并位置应正确，受力均匀。3、水平悬吊架风管直径或边长尺寸小于等于40Omm,间距应大于4m,大于400mm,不应大 于3m。应合理设置防晃支架，其长度不应超过20m,并每个系统不应少于1个，确保风管不晃动, 垂直风管间距不大于4m,但每根立管的固定件不应少于2个。4、支、吊架不得设置在风口、阀
4、门、检查门及自控机构处，距离不应小于200mm,吊杆不宜 直接固定在法兰上。5、风管法兰垫片的厚度宜为35mm,垫片应于法兰平齐，垫片的材质，一般送排风管系统 应采用橡胶板，防排烟风管系统应采用石棉板等不燃材料，其连接法兰螺栓应均匀拧紧，外露螺 纹应2-3牙或1/2,不宜过长。6、风管水平安装的偏差为3/1000,总长度允偏不大于20mm。风管垂直安装的偏差为2/1000, 总长度允偏不大于20mmo7、各类风阀及部件安装应牢固，调节应灵清，定位应准确可靠，并应标明风阀的启闭方向及 调节角度便于操作检修。各类风阀大于63Omm以上应单体设吊架。8、对各型钢和吊托架，在风管及部件安装前应及时做好

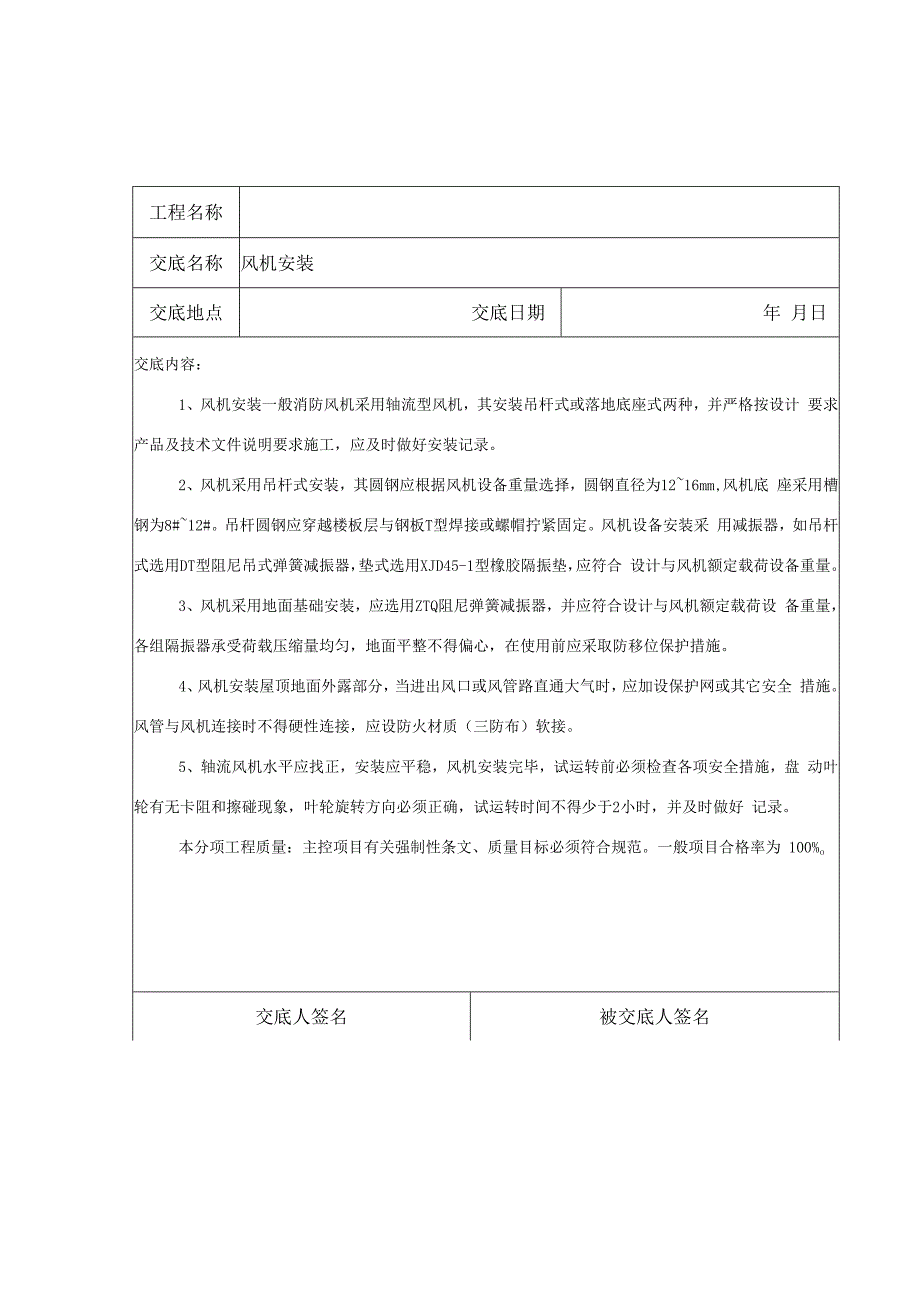

5、防腐后进行安装。9、风管及部件安装完毕后，应按系统类别进行严密性检验。低中压风管系统，应在严格的漏 光检测，进行抽检率为20%,且抽检不得少于1个系统。风管每IOm接缝，漏光点不应超过一处, 且IOOm平均不应大于8处为合格。检测中发现的条疑形漏光应进行密封处理，高压系统的严密性 检验，应全数进行漏风量测试，其测试按规范GB50243第4.2.5条的规定，并及时做好记录。本分项工程质量：主控项目有关强制性条文、质量目标必须符合规范。一般项目合格率为 100%o工程名称交底名称风机安装交底地点交底日期年 月日交底内容：1、风机安装一般消防风机采用轴流型风机，其安装吊杆式或落地底座式两种，并严格按
6、设计 要求产品及技术文件说明要求施工，应及时做好安装记录。2、风机采用吊杆式安装，其圆钢应根据风机设备重量选择，圆钢直径为1216mm,风机底 座采用槽钢为8#12#。吊杆圆钢应穿越楼板层与钢板T型焊接或螺帽拧紧固定。风机设备安装采 用减振器，如吊杆式选用DT型阻尼吊式弹簧减振器，垫式选用XJD45-1型橡胶隔振垫，应符合 设计与风机额定载荷设备重量。3、风机采用地面基础安装，应选用ZTQ阻尼弹簧减振器，并应符合设计与风机额定载荷设 备重量，各组隔振器承受荷载压缩量均匀，地面平整不得偏心，在使用前应采取防移位保护措施。4、风机安装屋顶地面外露部分，当进出风口或风管路直通大气时，应加设保护网或其
7、它安全 措施。风管与风机连接时不得硬性连接，应设防火材质（三防布）软接。5、轴流风机水平应找正，安装应平稳，风机安装完毕，试运转前必须检查各项安全措施，盘 动叶轮有无卡阻和擦碰现象，叶轮旋转方向必须正确，试运转时间不得少于2小时，并及时做好 记录。本分项工程质量：主控项目有关强制性条文、质量目标必须符合规范。一般项目合格率为 100%o交底人签名被交底人签名工程名称交底名称系统联动调试交底地点交底日期年 月日交底内容：1、系统联动试运转应在设备单机试运转和风管系统漏风测定合格后进行。系统 联动运转时，设备及主要部件的联动必须协调，动作正确，无异常现象。2、系统的测定和调试应包括以下内容：3、系
8、统与风口风量的测定与调整，实测与设计风量的偏差不应大于10%o4、防排烟系统联合试运行与调试的结果(风量及正压)应符合设计与消防的规定5、正压送风系统的动作，除手动开关外，还应与消控中心联动。6、排烟系统的测试与联动按现行国家标准智能建筑工程质量验收规范GB50339和企业标准火灾自动报警及消防联动系统Q/ZKD(J)01-2006有关条文 执行。7、系统联动试运转中，设备及主要部件的联动必须符合设计要求，动作协调、正 确、无异常现象，并作好防排烟工程系统无生产负荷联动试运转及调试记录。本分项工程质量：主控项目有关强制性条文、质量目标必须符合规范。一般项目合 格率为100%。交底人签名被交底人签名
