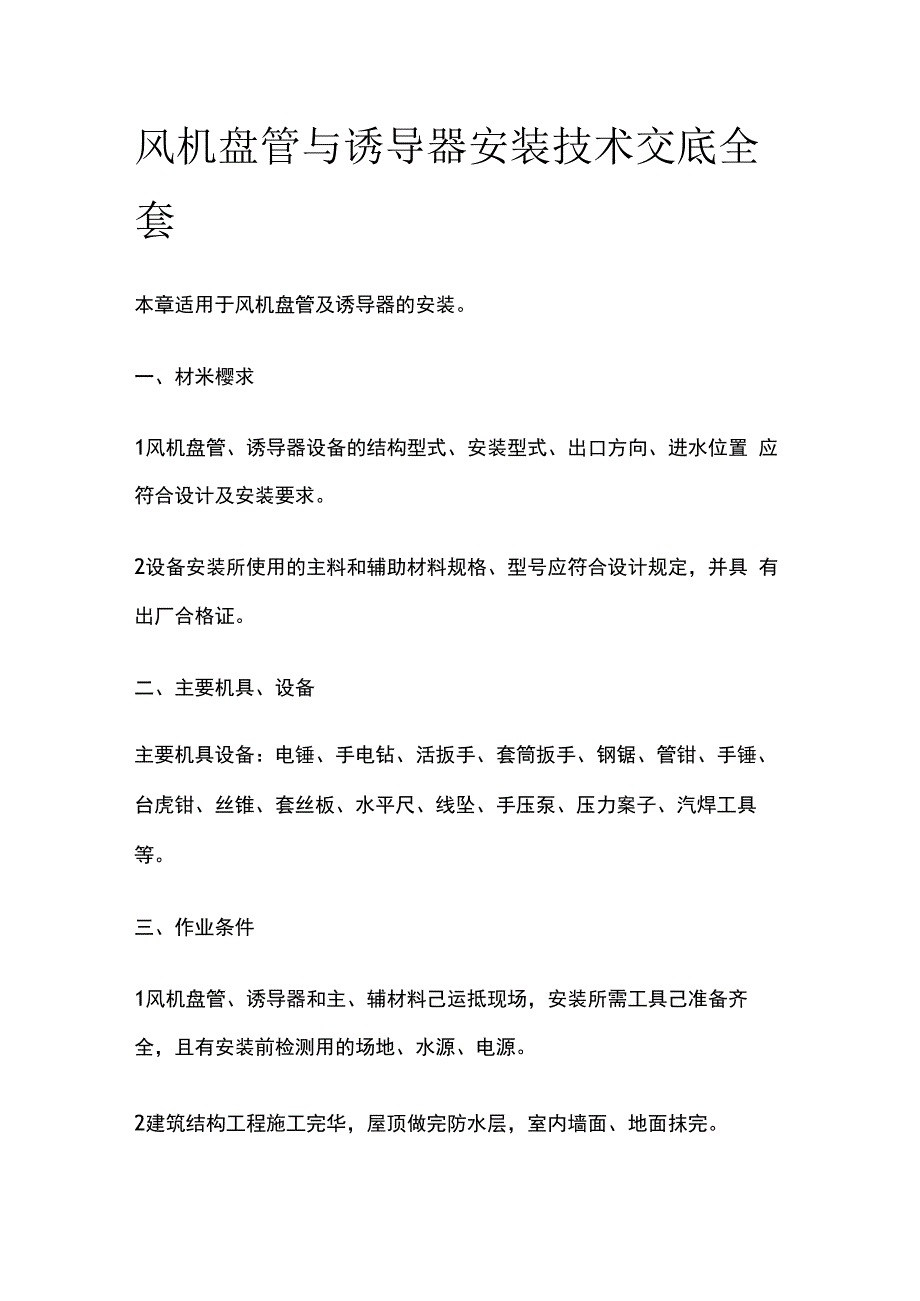

1、风机盘管与诱导器安装技术交底全 套本章适用于风机盘管及诱导器的安装。一、材米樱求1风机盘管、诱导器设备的结构型式、安装型式、出口方向、进水位置 应符合设计及安装要求。2设备安装所使用的主料和辅助材料规格、型号应符合设计规定,并具 有出厂合格证。二、主要机具、设备主要机具设备:电锤、手电钻、活扳手、套筒扳手、钢锯、管钳、手锤、 台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具 等。三、作业条件1风机盘管、诱导器和主、辅材料己运抵现场,安装所需工具己准备齐 全,且有安装前检测用的场地、水源、电源。2建筑结构工程施工完华,屋顶做完防水层,室内墙面、地面抹完。3安装位置尺寸符合设计要求,

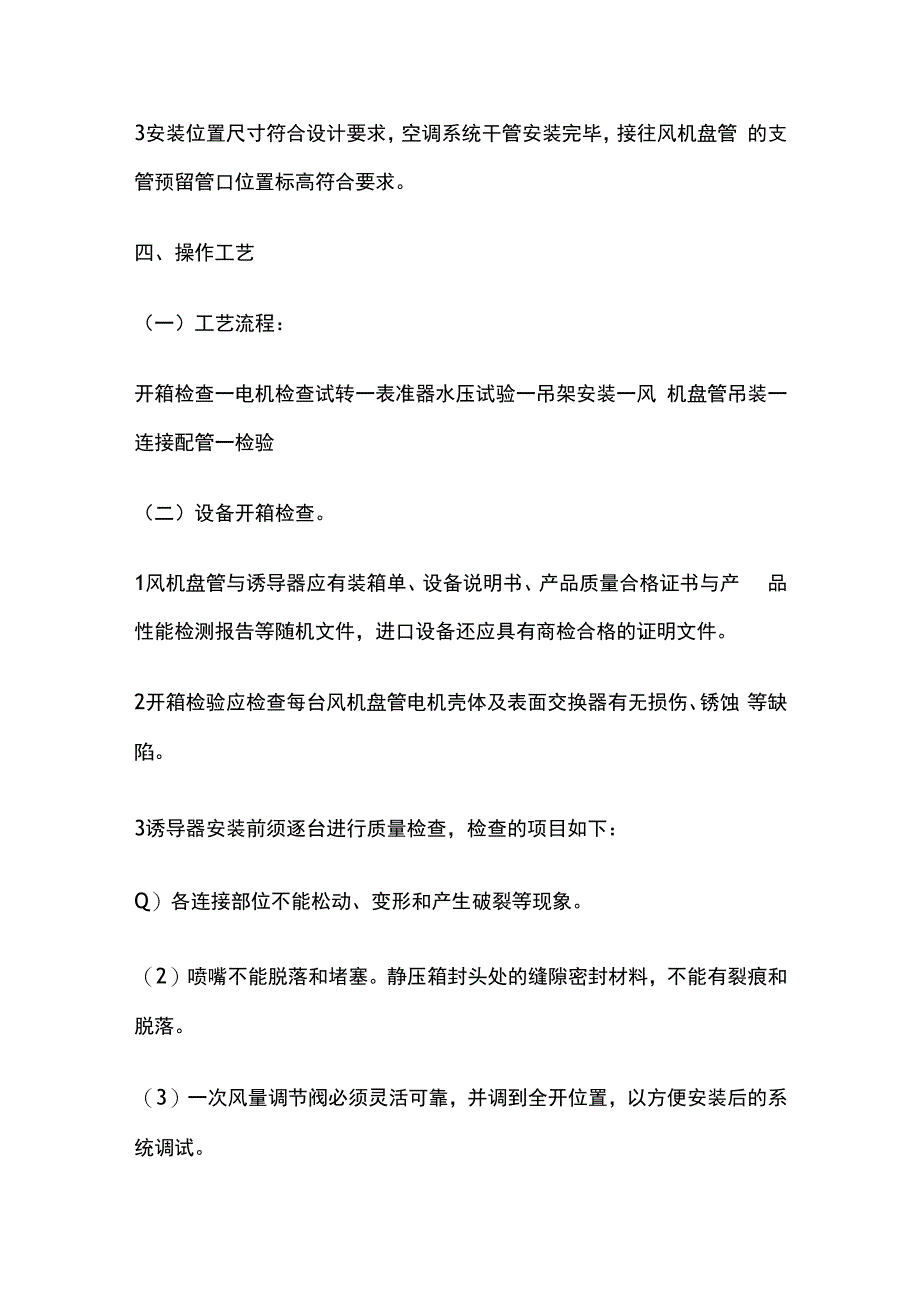

2、空调系统干管安装完毕,接往风机盘管 的支管预留管口位置标高符合要求。四、操作工艺(一)工艺流程:开箱检查一电机检查试转一表准器水压试验一吊架安装一风 机盘管吊装一连接配管一检验(二)设备开箱检查。1风机盘管与诱导器应有装箱单、设备说明书、产品质量合格证书与产 品性能检测报告等随机文件,进口设备还应具有商检合格的证明文件。2开箱检验应检查每台风机盘管电机壳体及表面交换器有无损伤、锈蚀 等缺陷。3诱导器安装前须逐台进行质量检查,检查的项目如下:Q)各连接部位不能松动、变形和产生破裂等现象。(2)喷嘴不能脱落和堵塞。静压箱封头处的缝隙密封材料,不能有裂痕和 脱落。(3)一次风量调节阀必须灵活可靠,并
3、调到全开位置,以方便安装后的系 统调试。(三)风机盘管和诱导器应逐台进行通电试验检查。机械部分不得摩擦, 电气部分不得漏电。(四)风机盘管和诱导器应安总台数的10%进行水压试验。(五)风机盘管供、回水阀及水过滤器应靠近风机盘管机组安装,冷热媒 水管与风机盘管、诱导器连接宜采用透明塑料软性连接县坡度合适,凝 结水应畅通地流到制定位置,水盘应无积水现象。(六)卧式风机盘管和诱导器应设置独立的支、吊架固定。其安装的高度、 位置应正确,且固定牢固,吊杆不应摆动,并应便于拆卸和维修。吊杆 与托盘相连应用双螺母紧固找平整。(七)风管、回风箱及风口与风机盘连接应严密、牢固。(八)诱导器水管接头方向和回风面朝
4、向应符合设计要求,立式双面回风 诱导器,应将靠墙一面留出50mm的空间,以利回风;卧式双回风诱 导器,要保证靠楼板一面留有足够空间。(九)诱导器出风口和回风口的百叶格栅,其有效通风面积不应小于80%o(十)立式风机盘管安装应牢固,位置及高度应正确。立式暗装风机盘管, 安装后要配合好土建安装保护罩。屋面喷浆前要采取防护措施,保护已 安装好的设备,保持清洁。(十一)暗装的卧式风机盘管及诱导器在吊顶处应留有活动的检查门,便 于风机能整体拆卸和维修。五、质量标准1风机盘管安装前宜进行单机三速试运转及水压检漏试验,试验压力为 系统工作压力的L5倍,在2min内不渗漏为合格。2机组应设独立支、吊架,安装的
5、位置、高度及坡度应正确、固定牢固。3机组与风管、回风箱或风口的连接应严密可靠。检查数量:按总数抽查10% ,且不得少于1台。检查方法:观察检查、查阅检查试验记录。六、成品保护1风机盘管和诱导器运至现场后要采取措施,妥善保管,码放整齐。应 有防雨、防雪措施。2冬季施工时,在不采暖环境温度低于50。C条件下,风机盘管水压试验 后必须将水排放干净,以防冻坏设备。3风机盘管、诱导器安装施工要随运随装,与其他工种交叉作业时要注 意成品保护,防止碰坏。4立式安装风机盘管,安装完后要配合好土建安装保护罩。屋面喷浆前 应采用防护措施,保护已安装好的设备,保证清洁。七、应注意的问题风机盘管和诱导器安装常出现的质量问题及防治措施
