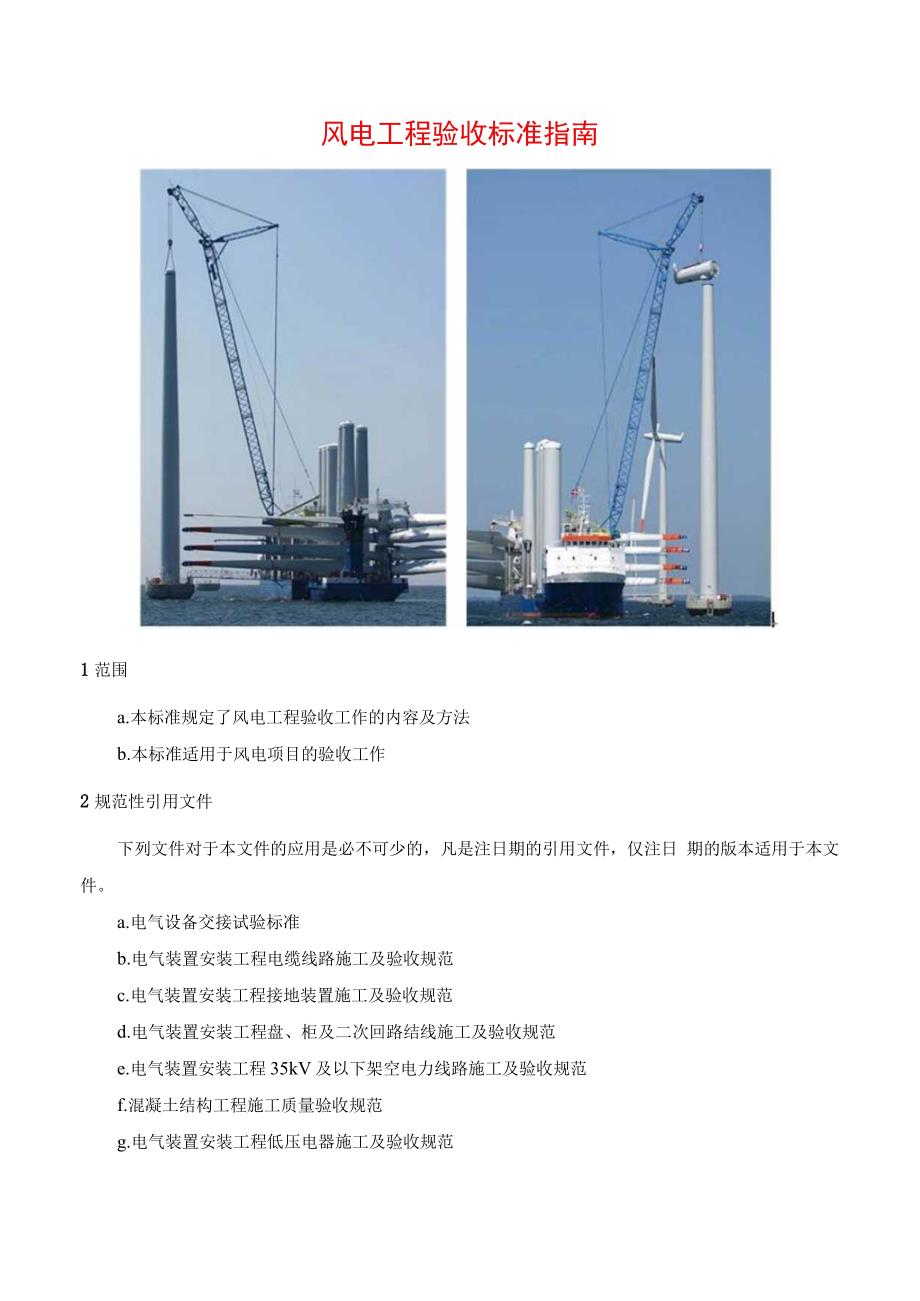

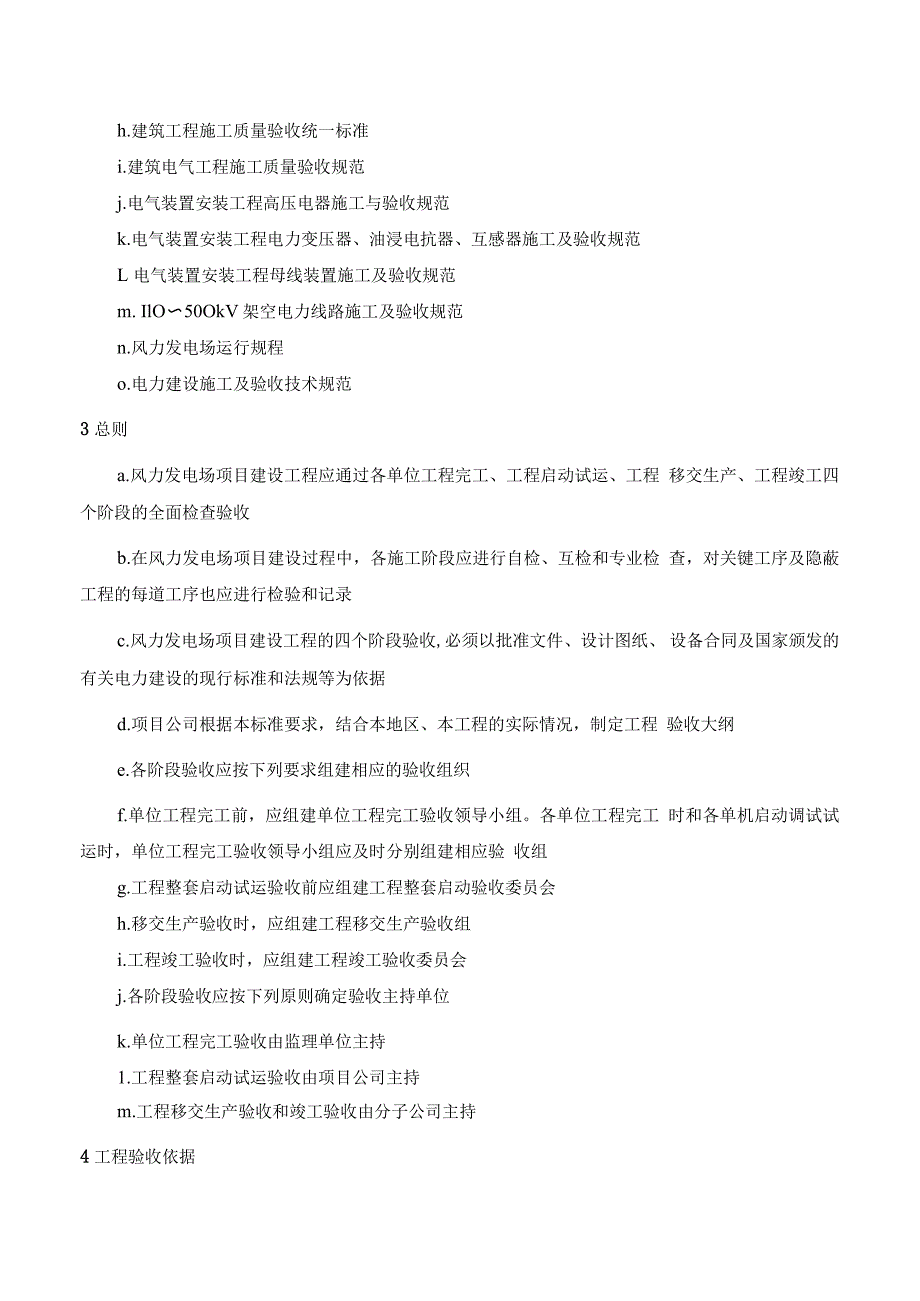

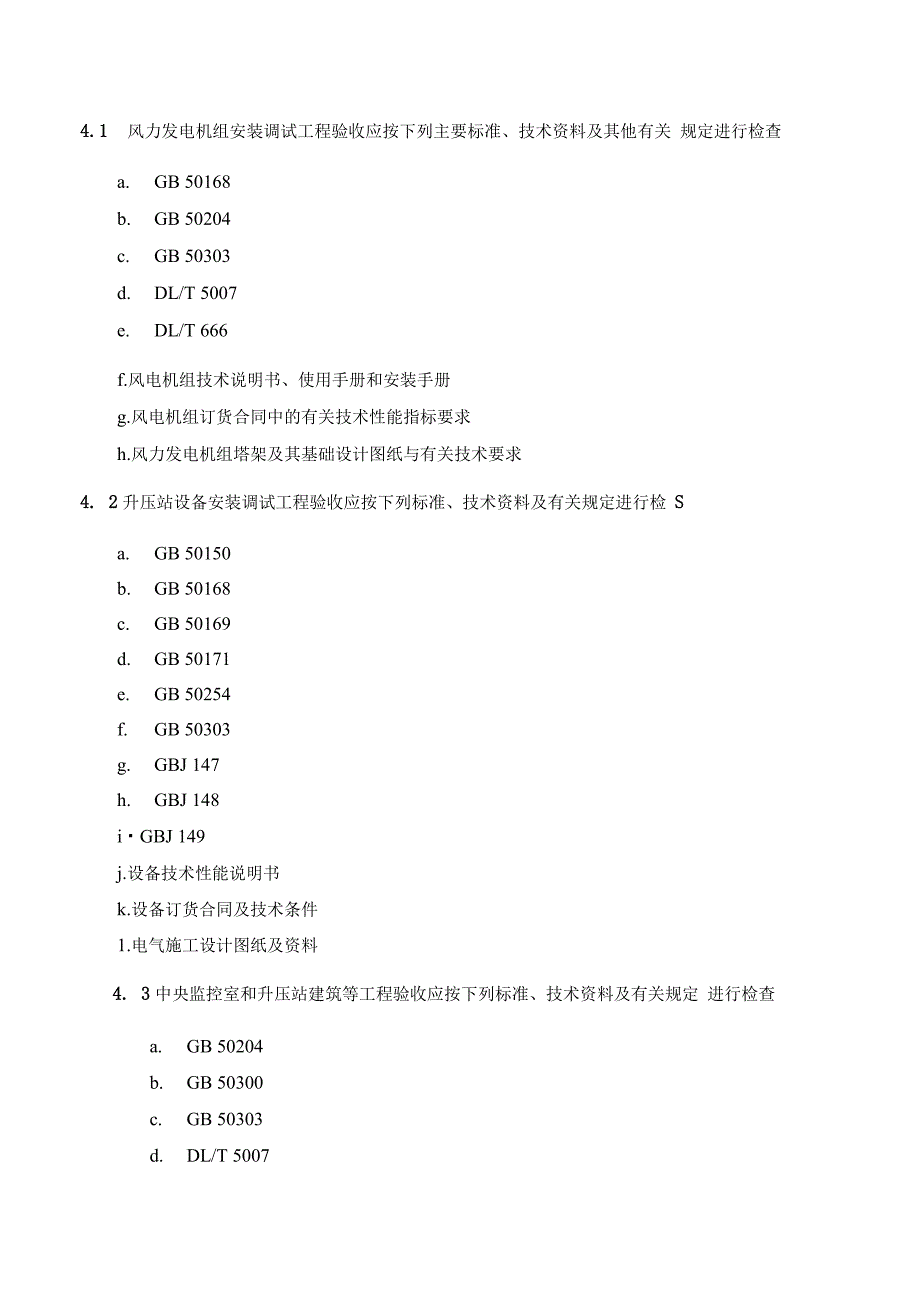

《风电工程验收标准指南.docx》由会员分享，可在线阅读，更多相关《风电工程验收标准指南.docx（34页珍藏版）》请在第壹文秘上搜索。
1、风电工程验收标准指南1 1范围a.本标准规定了风电工程验收工作的内容及方法b.本标准适用于风电项目的验收工作2 2规范性引用文件下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日 期的版本适用于本文件。a.电气设备交接试验标准b.电气装置安装工程电缆线路施工及验收规范c.电气装置安装工程接地装置施工及验收规范d.电气装置安装工程盘、柜及二次回路结线施工及验收规范e.电气装置安装工程35kV及以下架空电力线路施工及验收规范f.混凝土结构工程施工质量验收规范g.电气装置安装工程低压电器施工及验收规范h.建筑工程施工质量验收统一标准i.建筑电气工程施工质量验收规范j.电气装置安装工程
2、高压电器施工与验收规范k.电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范L电气装置安装工程母线装置施工及验收规范m.IlO50OkV架空电力线路施工及验收规范n.风力发电场运行规程o.电力建设施工及验收技术规范3 3总则a.风力发电场项目建设工程应通过各单位工程完工、工程启动试运、工程 移交生产、工程竣工四个阶段的全面检查验收b.在风力发电场项目建设过程中，各施工阶段应进行自检、互检和专业检 查，对关键工序及隐蔽工程的每道工序也应进行检验和记录c.风力发电场项目建设工程的四个阶段验收,必须以批准文件、设计图纸、设备合同及国家颁发的有关电力建设的现行标准和法规等为依据d.项目公司根
3、据本标准要求，结合本地区、本工程的实际情况，制定工程 验收大纲e.各阶段验收应按下列要求组建相应的验收组织f.单位工程完工前，应组建单位工程完工验收领导小组。各单位工程完工 时和各单机启动调试试运时，单位工程完工验收领导小组应及时分别组建相应验 收组g.工程整套启动试运验收前应组建工程整套启动验收委员会h.移交生产验收时，应组建工程移交生产验收组i.工程竣工验收时，应组建工程竣工验收委员会j.各阶段验收应按下列原则确定验收主持单位k.单位工程完工验收由监理单位主持1.工程整套启动试运验收由项目公司主持m.工程移交生产验收和竣工验收由分子公司主持4 4工程验收依据4.14.1风力发电机组安装调试
4、工程验收应按下列主要标准、技术资料及其他有关 规定进行检查a.GB 50168b.GB 50204c.GB 50303d.DL/T 5007e.DL/T 666f.风电机组技术说明书、使用手册和安装手册g.风电机组订货合同中的有关技术性能指标要求h.风力发电机组塔架及其基础设计图纸与有关技术要求4.4.2 2升压站设备安装调试工程验收应按下列标准、技术资料及有关规定进行检S Sa.GB 50150b.GB 50168c.GB 50169d.GB 50171e.GB 50254f.GB 50303g.GBJ 147h.GBJ 148i GBJ 149j.设备技术性能说明书k.设备订货合同及技术条
5、件1.电气施工设计图纸及资料4.4.3 3中央监控室和升压站建筑等工程验收应按下列标准、技术资料及有关规定 进行检查a.GB 50204b.GB 50300c.GB 50303d.DL/T 5007e.设计图纸及技术要求。f.施工合同及有关技术说明。4.44.4场内电力线路工程验收应按下列标准、技术资料进行检查a.GB 50168ob.GB 50173oc.GBJ 233 Od.架空电力线路勘测设计、施工图纸及其技术资料。e.施工合同。4.4.5 5交通工程验收应按下列有关文件资料进行检查a.公路施工设计图纸及有关技术条件。b.施工合同。5 5风力发电机组单位工程完工验收一般规定a.单位工程可
6、按风力发电机组、升压站、线路、建筑、交通、环保六大类 进行划分，每个单位工程是由若干个分部工程组成的，它具有独立的、完整的功 能。b.单位工程完工后，施工单位应向项目公司提出验收申请，单位工程验收 领导小组应及时组织验收。同类单位工程完工验收可按完工日期先后分别进行,也可按部分或全部同类单位工程一道组织验收。对于不同类单位工程，如完工日 期相近，为减少组织验收次数，单位工程验收领导小组也可按部分或全部各类单 位工程一道组织验收。C.单位工程完工验收必须按照设计文件及有关标准进行。验收重点是检查 工程内在质量，质监部门应有签证意见。d.单位工程完工验收结束后，项目公司应向分子公司报告验收结果，工
7、程 合格应签发单位工程完工验收鉴定书（单位工程完工验收鉴定书内容与格式参见 附录A）。4.14.1风力发电机组安装工程验收a.每台风力发电机组的安装工程为一个单位工程，它由风力发电机组基础、风力发电机组安装、风力发电机监控系统、塔架、电缆、箱式变电站、防雷接地 网七个分部工程组成。b.安装前期，建设、监理、施工、制造单位四方单位应召开技术交底会，确定各方职责、根据天气状况确定安装计划、供货进度，讨论并确定安装方案，明确安装过程使用设备、工具的提供者，形成会议纪要；c.风力发电机组安装直接影响到整机质量水平与运行效率，应严格按照专 项安装手册与技术交底要求进行，安装验收应包括安装过程中的验收和安
8、装完成 后的验收，验收内容如表1所示：表1安装过程验收安装完成后验收风力发电机组基础施工检验单风力发电机组安装检查验收检验单风力发电机组叶轮进场检验单风力发电机组叶片进场检验单风力发电机组塔架下段吊装检验单风力发电机组塔架上段吊装检验单风力发电机组机舱吊装检验单风力发电机组发电机吊装检验单风力发电机组叶轮吊装安装检验单风力发电机组安装力矩检验单风力发电机电气元件进场检验单风力发电机组现场电气安装检验单各分部工程完工后必须及时组织有监理参加的自检验收。4.24.2验收应检查项目5.5.2.12.1风力发电机组基础“a.基础尺寸、钢筋规格、型号、钢筋网结构及绑扎、混凝土试块试验报告 及浇注工艺等应
9、符合设计要求。b.基础浇注后应保养28天后方可进行塔架安装，塔架安装时混凝土基础的 强度不应低于设计强度的75%。c.基础埋设件应与设计相符。5.5.2.22.2风力发电机组安装a.风轮、传动机构、增速机构、发电机、偏航机构、气动刹车机构、机械 刹车机构、冷却系统、液压系统、电气控制系统等部件、系统应符合合同中的技 术要求。b.液压系统、冷却系统、润滑系统、齿轮箱等无漏、渗油现象，且油品符 合要求，油位应正常。c.机舱、塔内控制柜、电缆等电气连接应安全可靠，相序正确。接地应牢 固可靠。应有防振、防潮、防磨损等安全措施。5.5.2.32.3风力发电机组监控系统a.各类控制信号传感器等零部件应齐全
10、完整，连接正确，无损伤，其技术 参数、规格型号应符合合同中的技术要求。b.机组与中央监控、远程监控设备安装连接应符合设计要求。5.2.45.2.4塔架a.表面防腐涂层应完好无锈色、无损伤。b.出厂检验报告应符合设计要求。c.塔架所有对接面的紧固螺栓强度应符合设计要求。应利用专门装配工具 拧紧到厂家规定的力矩。检查各段塔架法兰结合面,应接触良好,符合设计要求。5.5.2.2.5 5电缆a.在验收时，应按GB50168的要求进行检查。b.电缆外露部分应有安全防护措施。5.5.2.62.6箱式变电站a.箱式变电站的电压等级、铭牌出力、回路电阻、油温应符合设计要求。b.绕组、套管和绝缘油等试验均应遵照
11、GB50150的规定进行。c.部件和零件应完整齐全，压力释放阀、负荷开关、接地开关、低压配电 装置、避雷装置等电气和机械性能应良好，无接触不良和卡涩现象。d.冷却装置运行正常，散热器及风扇齐全。e.主要表计、显示部件完好准确，熔丝保护、防爆装置和信号装置等部件 应完好、动作可靠。f.一次回路设备绝缘及运行情况良好。g.变压器本身及周围环境整洁、无渗油，照明良好，标志齐全。5.5.2.72.7防雷接地网a.防雷接地网的埋设、材料应符合设计要求。b.连接处焊接牢靠、接地网引出处应符合要求，且标志明显。c.接地网接地电阻应符合风力发电机组设计要求。5.35.3验收应具备的条件a.各分部工程自检验收必
12、须全部合格。b.施工、主要工序和隐蔽工程检查签证记录、分部工程完工验收记录、缺 陷整改情况报告及有关设备、材料、试件的试验报告等资料应齐全完整，并已分 类整理完毕。5.45.4主要验收工作a.检查风力发电机组、箱式变电站的规格型号、技术性能指标及技术说明 书、试验记录、合格证件、安装调试记录。b.图纸、备品配件和专用工器具及其清单等。c.检查各分部工程验收记录、报告及有关施工中的关键工序和隐蔽工程检 查、签证记录等资料。5.55.5检查工程施工质量a.对缺陷提出处理意见。b.对工程作出评价。c.做好验收签证工作。6 6升压站设备安装调试工程验收升压站设备安装调试单位工程包括主变压器、高压电器、
13、低压电器、母线装 置、盘柜及二次回路接线、低压配电设备等的安装调试及电缆铺设、防雷接地装 置八个分部工程。各分部工程完工后必须及时组织有监理参加的自检验收。6.16.1验收应检查项目6.1.16.1.1主变压器a.本体、冷却装置及所有附件应无缺陷，且不渗油。b.油漆应完整，相色标志正确。c.变压器顶盖上应无遗留杂物，环境清洁无杂物。d.事故排油设施应完好，消防设施安全。e.储油柜、冷却装置、净油器等油系统上的油门均应打开，且指示正确。f.接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。g.分接头的位置应符合运行要求。有载调压切换装置远方操作应动作可靠,指示位置正确。h.变压器的相位及
14、绕组的接线组别应符合并列运行要求。1.测温装置指示正确，整定值符合要求。j.全部电气试验应合格,保护装置整定值符合规定，操作及联动试验正确。k.冷却装置运行正常，散热装置齐全。6.1.26.1.2高、低压电器a.电器型号、规格应符合设计要求。b.电器外观完好，绝缘器件无裂纹，绝缘电阻值符合要求，绝缘良好。c.相色正确，电器接零、接地可靠。d.电器排列整齐，连接可靠，接触良好，外表清洁完整。e.高压电器的瓷件质量应符合现行国家标准和有关瓷产品技术条件的规 定。f.断路器无渗油，油位正常，操动机构的联动正常，无卡涩现象。g.组合电器及其传动机构的联动应正常，无卡涩。h.开关操动机构、传动装置、辅助
15、开关及闭锁装置应安装牢靠，动作灵活可靠，位置指示正确，无渗漏。1.电抗器支柱完整，无裂纹，支柱绝缘子的接地应良好。j.避雷器应完整无损，封口处密封良好。k.低压电器活动部件动作灵活可靠，联锁传动装置动作正确，标志清晰。通电后操作灵活可靠，电磁器件无异常响声，触头压力，接触电阻符合规定。1 1.电容器布置接线正确，端子连接可靠，保护回路完整，外壳完好无渗油 现象，支架外壳接地可靠，室内通风良好。m.互感器外观应完整无缺损，油浸式互感器应无渗油，油位指示正常，保 护间隙的距离应符合规定，相色应正确，接地良好。2 2.1.1.3 3盘、柜及二次回路接线a.固定和接地应可靠，漆层完好、清洁整齐。b.电
