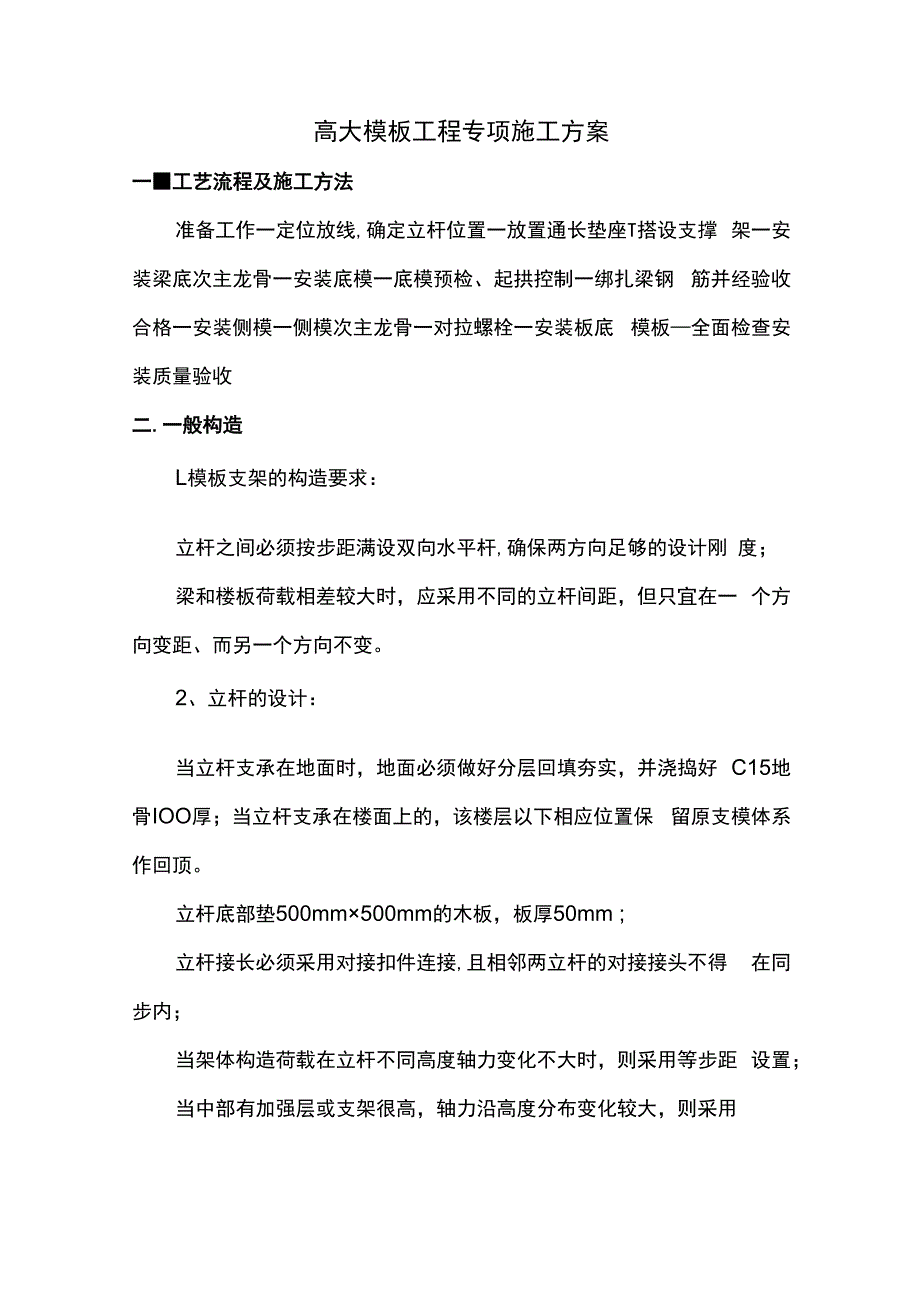

1、高大模板工程专项施工方案一工艺流程及施工方法准备工作一定位放线,确定立杆位置一放置通长垫座T搭设支撑 架一安装梁底次主龙骨一安装底模一底模预检、起拱控制一绑扎梁钢 筋并经验收合格一安装侧模一侧模次主龙骨一对拉螺栓一安装板底 模板全面检查安装质量验收二.一般构造L模板支架的构造要求：立杆之间必须按步距满设双向水平杆,确保两方向足够的设计刚 度；梁和楼板荷载相差较大时，应采用不同的立杆间距，但只宜在一 个方向变距、而另一个方向不变。2、立杆的设计：当立杆支承在地面时，地面必须做好分层回填夯实，并浇捣好 C15地骨IOO厚；当立杆支承在楼面上的，该楼层以下相应位置保 留原支模体系作回顶。立杆底部垫5

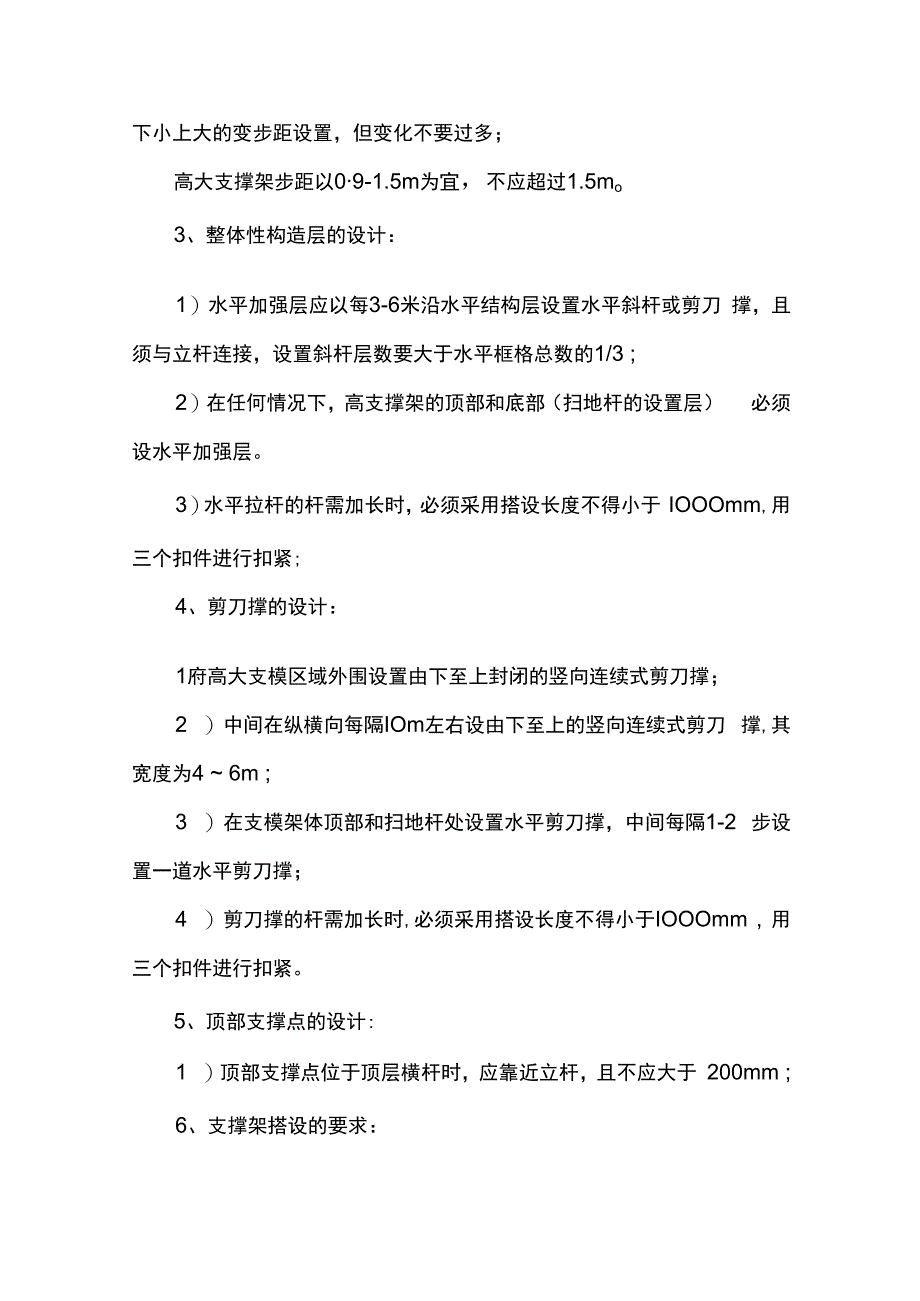

2、00mm500mm的木板，板厚50mm ;立杆接长必须采用对接扣件连接,且相邻两立杆的对接接头不得 在同步内；当架体构造荷载在立杆不同高度轴力变化不大时，则采用等步距 设置；当中部有加强层或支架很高，轴力沿高度分布变化较大，则采用下小上大的变步距设置，但变化不要过多；高大支撑架步距以09-1.5m为宜，不应超过1.5mo3、整体性构造层的设计：1）水平加强层应以每3-6米沿水平结构层设置水平斜杆或剪刀 撑，且须与立杆连接，设置斜杆层数要大于水平框格总数的1/3 ;2）在任何情况下，高支撑架的顶部和底部（扫地杆的设置层） 必须设水平加强层。3）水平拉杆的杆需加长时，必须采用搭设长度不得小于 IO

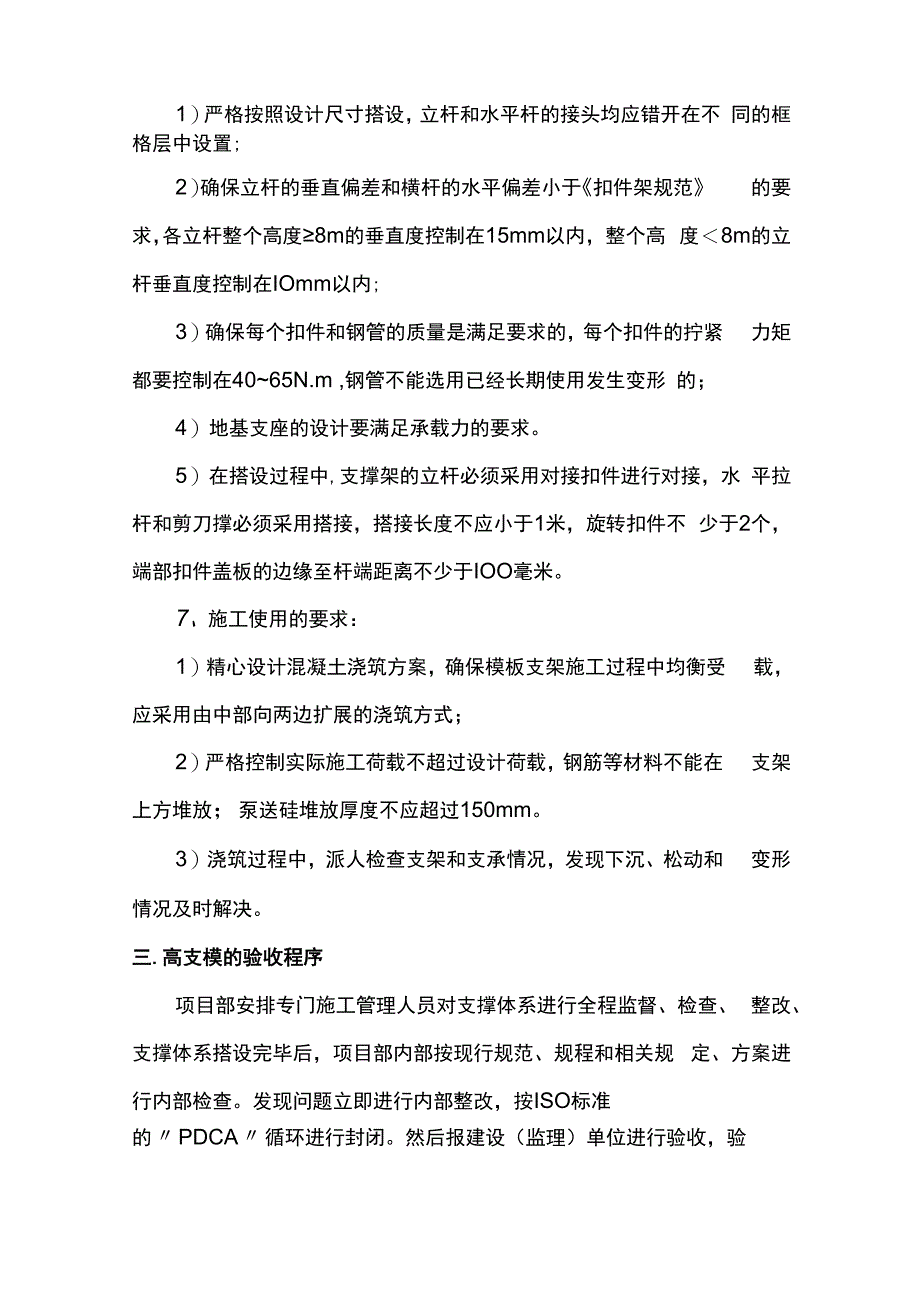

3、OOmm,用三个扣件进行扣紧;4、剪刀撑的设计：1府高大支模区域外围设置由下至上封闭的竖向连续式剪刀撑；2 ）中间在纵横向每隔IOm左右设由下至上的竖向连续式剪刀 撑,其宽度为4 6m ;3 ）在支模架体顶部和扫地杆处设置水平剪刀撑，中间每隔1-2 步设置一道水平剪刀撑；4 ）剪刀撑的杆需加长时,必须采用搭设长度不得小于IOOOmm , 用三个扣件进行扣紧。5、顶部支撑点的设计:1 ）顶部支撑点位于顶层横杆时，应靠近立杆，且不应大于 200mm ;6、支撑架搭设的要求：1）严格按照设计尺寸搭设，立杆和水平杆的接头均应错开在不 同的框格层中设置;2）确保立杆的垂直偏差和横杆的水平偏差小于扣件架规
4、范 的要求，各立杆整个高度8m的垂直度控制在15mm以内，整个高 度8m的立杆垂直度控制在IOmm以内;3）确保每个扣件和钢管的质量是满足要求的，每个扣件的拧紧 力矩都要控制在4065N.m ,钢管不能选用已经长期使用发生变形 的；4）地基支座的设计要满足承载力的要求。5）在搭设过程中,支撑架的立杆必须采用对接扣件进行对接，水 平拉杆和剪刀撑必须采用搭接，搭接长度不应小于1米，旋转扣件不 少于2个，端部扣件盖板的边缘至杆端距离不少于IOO毫米。7、施工使用的要求：1）精心设计混凝土浇筑方案，确保模板支架施工过程中均衡受 载，应采用由中部向两边扩展的浇筑方式；2）严格控制实际施工荷载不超过设计荷
5、载，钢筋等材料不能在 支架上方堆放；泵送硅堆放厚度不应超过150mm。3）浇筑过程中，派人检查支架和支承情况，发现下沉、松动和 变形情况及时解决。三.高支模的验收程序项目部安排专门施工管理人员对支撑体系进行全程监督、检查、 整改、支撑体系搭设完毕后，项目部内部按现行规范、规程和相关规 定、方案进行内部检查。发现问题立即进行内部整改，按ISO标准的PDCA循环进行封闭。然后报建设（监理）单位进行验收，验收工作同样必须进行封闭。四、混凝土浇筑方法及采用的施工设备L混凝土浇筑施工设备混凝土浇筑的施工设备有混凝土泵、搅拌机、运输车、串筒、振 动器等机具设备。考虑实际情况，应有备用的搅拌机和振动器、备用
6、泵等。所用的 机具均应在浇筑前进行检查和试运转,同时配有专职技工,随时检修。 浇筑前，必须核实一次浇筑完毕或浇筑至某施工缝的工程材料，以免 停工待料。2、混凝土浇筑方法本工程采用泵送混凝土，其浇筑应根据工程结构特点、平面形状 和几何尺寸，混凝土供应和泵送设备能力、劳动力和管理能力，以及 周围场地大小等条件，预先划分好混凝土浇筑区域。泵送混凝土的浇筑顺序：当采用混凝土输送管输送混凝土时，应由远而近浇筑；在同一区 域的混凝土，应按先竖向结构后水平结构的Jl质序，分层连续浇筑；梁 混凝土浇筑采用从跨中向两端对称进行分层浇筑,每层厚度不得大于 400mm且先浇筑非高支模区域混凝土压稳非高支模区域支架后
7、， 再浇筑高支模区域混凝土。当不允许留施工缝时，区域之间、上下层 之间的混凝土浇筑间歇时间，不得超过混凝土初凝时间；当下层混凝 土初凝后，浇筑上层混凝土时，应先按留施工缝的规定处理。泵送混凝土的布料方法：在浇筑竖向结构混凝土时,布料设备的出口离模板内侧面不应小 于50mm ,并且不向模板内侧面直冲布料，也不得直冲钢筋骨架； 浇筑水平结构混凝土时，不得在同一处连续布料，应在2 3m范围 内水平移动布料,且宜垂于模板；碎管必须支承在专用隔振的支架上, 混凝土浇筑分层厚度,一般为300 500mm时，可按1 : 6 1 :10 坡度分层浇筑，且上层混凝土应超前覆盖下层混凝土 500mm以上。 振捣泵
8、送混凝土时，振动棒插入的间距一般为400mm左右，振捣时 间一般为15 30S ,并且在20 30min后对其进行二次复振。对于 有预留洞、预埋件和钢筋密集的部位,应预先制定好相应的技术措施, 确保顺利布料和振捣密实。在浇筑混凝土时，应经常观察，当发现混 凝土有不密实等现象，应立即采取措施。水平结构的混凝土表面，应 适时用木抹子抹平搓毛两遍以上。必要时，还应先用铁滚筒压两遍以 上，以防止产生收缩裂缝。另外，对泵管出口处最大堆料厚度应控制 在15Cm以内，以保证安全。斜屋面混凝土浇筑方法：本工程斜面混凝土钢筋混凝土结构，严格控制坡屋面浇筑混凝土 的水灰比、和易性和坍落度。混凝土采用粒径5 25m
9、m的细骨料, 坍落度控制在70mm 90mm。浇筑时从屋檐处开始以宽约1.5米 作为一个浇筑带纵向浇筑，由下往上均匀布料，对于双坡屋面应从两 边对称浇筑，接缝处两层混凝土间隙时间不超过混凝土初凝时间，在 保证连续浇筑的前提下，适当放慢浇筑速度，边布料边用插入式振动 棒振捣，振点均匀，快插慢拨，并及时收灰、补灰，为确保混凝土浇 捣的密实性，然后再用手提小型平板振捣器从下到上振捣，直至表面 不明显下沉，不出现气泡并泛出灰浆为止。同时根据设置的标高杆, 用铁丝拉通线，用杠尺刮平，用木抹子找平。五、高支模的拆除(1)现浇结构拆模时所需混凝土强度(2)拆模板，应经施工技术人员按试块强度检查，确认已已达
10、到拆模强度时，方可拆除。(3)拆模应严格遵守从上而下的原则，先拆承非承重模板，后 拆除承重模板，禁止抛掷模板。(4)高处、复杂结构模板的拆除，应有专人指挥和切实可靠的 安装措施，并在下面标出作业区，严禁非操作人员靠近，拆下的模板 应集中吊运，并多点捆牢，不准向下乱扔。(5)工作前，应检查所有的工具是否集中，防止钉子扎脚和从 空中滑落。(6)拆除模板采用长撬杆，严禁操作人员站在拆除的模板下。 在拆除楼板模板时，要注意防止整块模板掉下，尤其是用定型模板作 平台模板时，更要注意，防止模板突然全部掉下伤人。(7 )拆除间歇时，应将已活动模板、拉杆、支撑等固定牢固， 严防突然掉落，倒塌伤人。(8 )已拆
11、除的模板、拉杆、支撑等应及时运走或妥善堆放，严 防操作人员因墙体、平台上有预留洞时，应在模板拆除后，随即在墙 洞上做好安全防护，或将板的洞盖严。六、验收标准与措施L进场模板质量标准模板要求：(1)技术性能必须符合相关质量标准。(2)外观质量检查标准(通过观察检验)任意部位不得有腐朽、霉斑、鼓泡。不得有板边缺损、起毛。每 平方米单板脱胶不大于0.0(Hm2。每平方米污染面积不大于 0.005m2o(3)规格尺寸标准厚度检测方法：用钢卷尺在距板边20mm处，长短边分别测3 点、1点，取8点平均值各测点与平均值差为偏差。长、宽检测方法： 用钢卷尺在距板边IOOmm处分别测量每张板长、宽各2点，取平
12、均值。对角线差检测方法：用钢卷尺测量两对角线之差。翘曲度检测 方法：用钢直尺量对角线长度，并用楔形塞尺(或钢卷尺)量钢直尺 与板面间最大弦高，后者与前者的比值为翘曲度。2、模板安装质量要求(1)主控项目1)安装现浇结构的上层模板及其支架时，下层楼板应具有承受 上层荷载的承载能力，或加设支架；上下层支架的立柱应对准，并铺 设垫板。检查数量：全数检查。检验方法：对照模板设计文件和施工技术方案观察。2）在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。检查数量：全数检查。检验方法：观察。（2）一般项目1）模板安装应满足下列要求：模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但 模板内不应有积水
13、；模板与混凝土的接触面应清理干净并涂刷隔离剂； 浇筑混凝土前，模板内的杂物应清理干净；检查数量：全数检查。检验方法：观察。2）对跨度不小于4m的现浇钢筋混凝土梁、板，其模板应按要 求起拱。检查数量：按规范要求的检验批（在同一检验批内，对梁，应抽 查构件数量的10% ,且不应少于3件；对板，应按有代表性的自然 间抽查10% ,且不得小于3间。）检验方法：水准仪或拉线、钢尺检 查。3）固定在模板上的预埋件、预留孔洞均不得遗漏，且应安装牢 固其偏差应符合附表1的规定；（4）模板垂直度控制1）对模板垂直度严格控制，在模板安装就位前，必须对每一块模板线进行复测，无误后，方可模板安装。2）模板拼装配合，工
14、长及质检员逐一检查模板垂直度，确保垂 直度不超过3mm ,平整度不超过2mm ;3 ）模板就位前,检查顶模棍位置、间距是否满足要求。（5 ）顶板模板标高控制每层顶板抄测标高控制点，测量抄出混凝土墙上的500线，根 据层高及板厚，沿墙周边弹出顶板模板的底标高线。（6）模板的变形控制1 ）墙模支设前，竖向梯子筋上，焊接顶模棍（墙厚每边减少 Imm工2）浇筑混凝土时，做分层尺竿，并配好照明，分层浇筑，层高 控制在500以内，严防振捣不实或过振，使模板变形。3）门窗洞口处对称下混凝土；4）模板支立后，拉水平、竖向通线，保证混凝土浇筑时易观察 模板变形，跑位；5）浇筑前认真检查螺栓、顶撑及斜撑是否松动；
