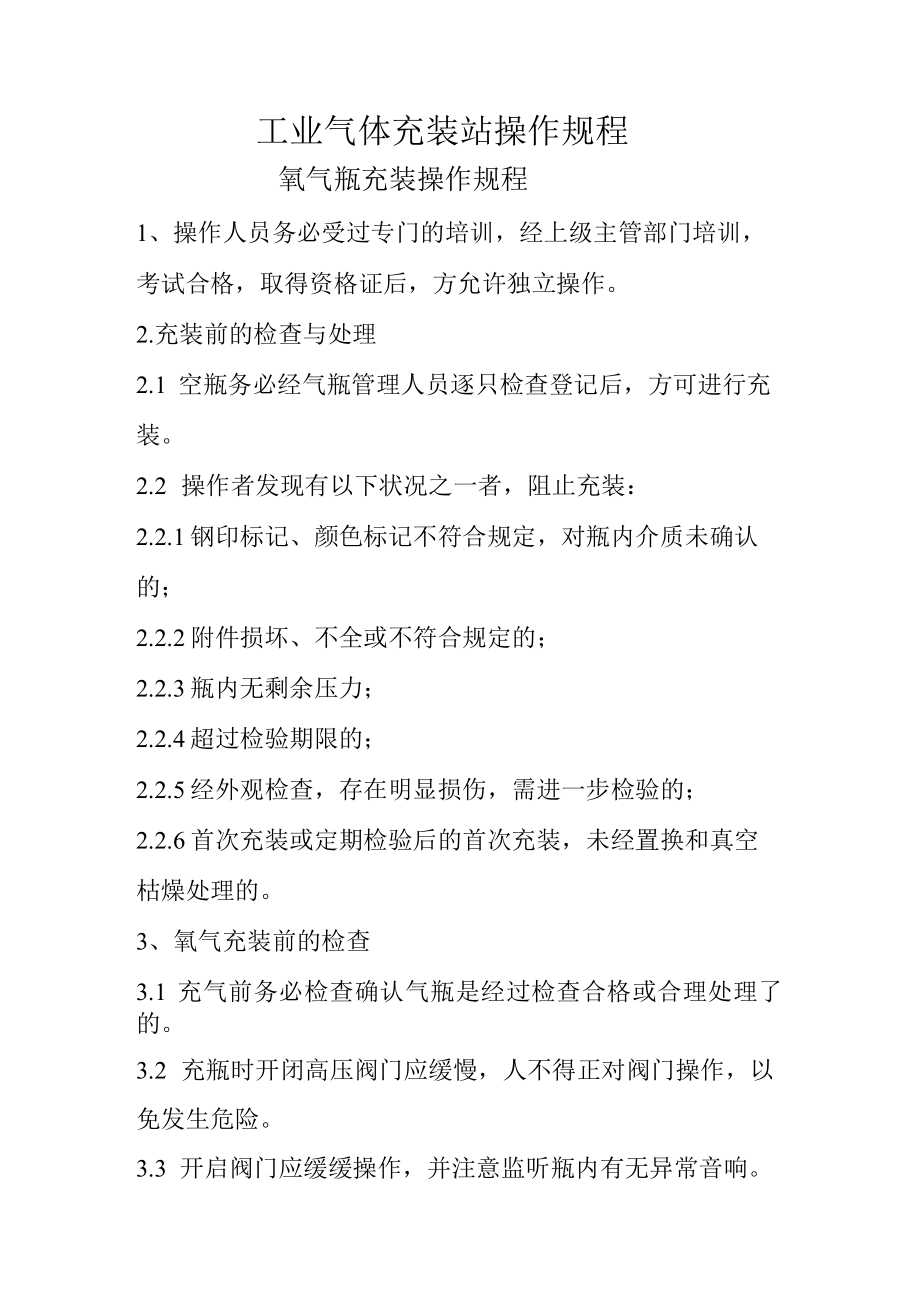

1、工业气体充装站操作规程氧气瓶充装操作规程1、操作人员务必受过专门的培训，经上级主管部门培训，考试合格，取得资格证后，方允许独立操作。2.充装前的检查与处理2.1 空瓶务必经气瓶管理人员逐只检查登记后，方可进行充装。2.2 操作者发现有以下状况之一者，阻止充装：2.2.1钢印标记、颜色标记不符合规定，对瓶内介质未确认的；2.2.2附件损坏、不全或不符合规定的；2.2.3瓶内无剩余压力；2.2.4超过检验期限的；2.2.5经外观检查，存在明显损伤，需进一步检验的；2.2.6首次充装或定期检验后的首次充装，未经置换和真空枯燥处理的。3、氧气充装前的检查3.1 充气前务必检查确认气瓶是经过检查合格或合

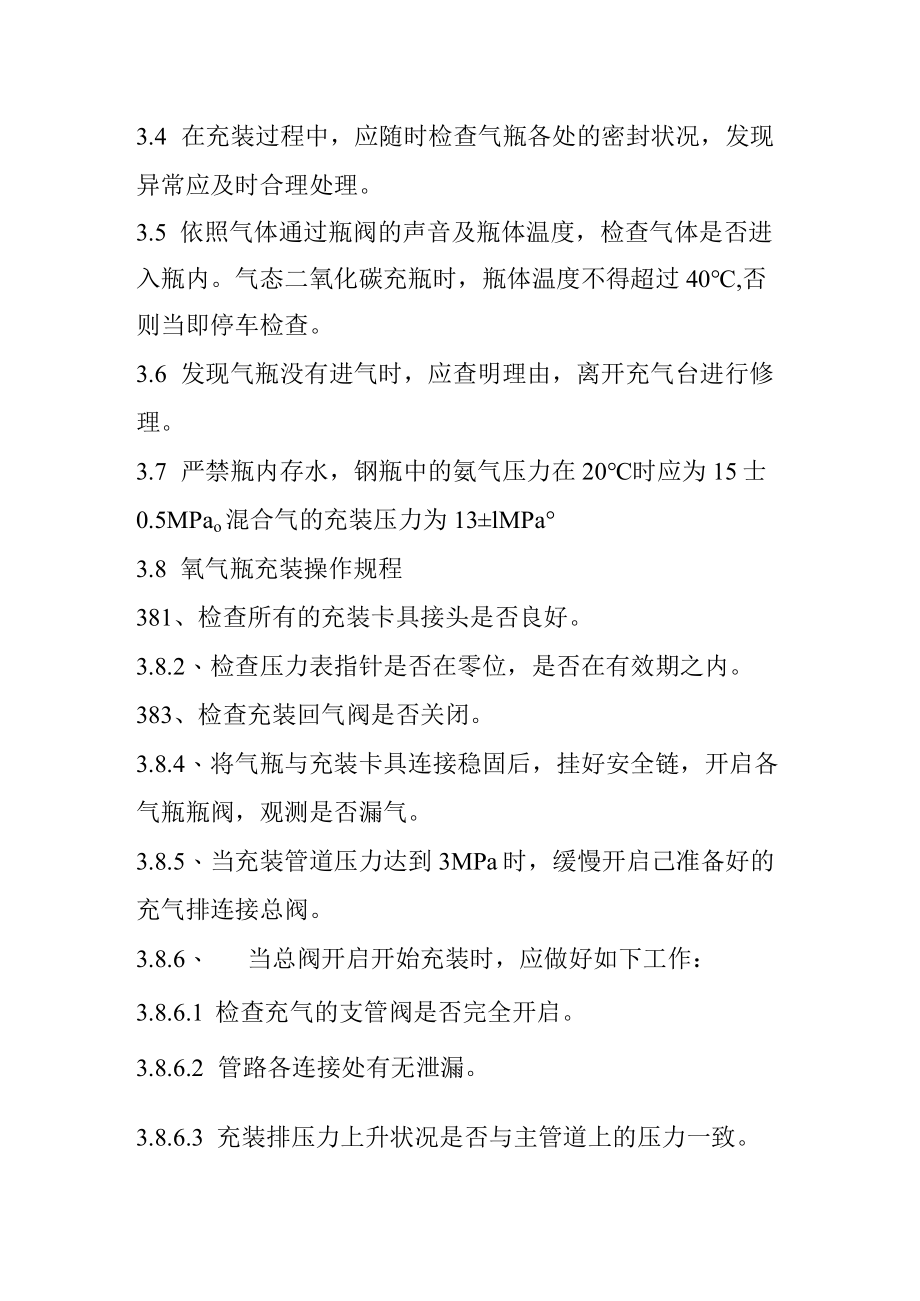

2、理处理了的。3.2 充瓶时开闭高压阀门应缓慢，人不得正对阀门操作，以免发生危险。3.3 开启阀门应缓缓操作，并注意监听瓶内有无异常音响。3.4 在充装过程中，应随时检查气瓶各处的密封状况，发现异常应及时合理处理。3.5 依照气体通过瓶阀的声音及瓶体温度，检查气体是否进入瓶内。气态二氧化碳充瓶时，瓶体温度不得超过40,否则当即停车检查。3.6 发现气瓶没有进气时，应查明理由，离开充气台进行修理。3.7 严禁瓶内存水，钢瓶中的氨气压力在20时应为15士0.5MPao混合气的充装压力为13lMPa3.8 氧气瓶充装操作规程381、检查所有的充装卡具接头是否良好。3.8.2、 检查压力表指针是否在零位

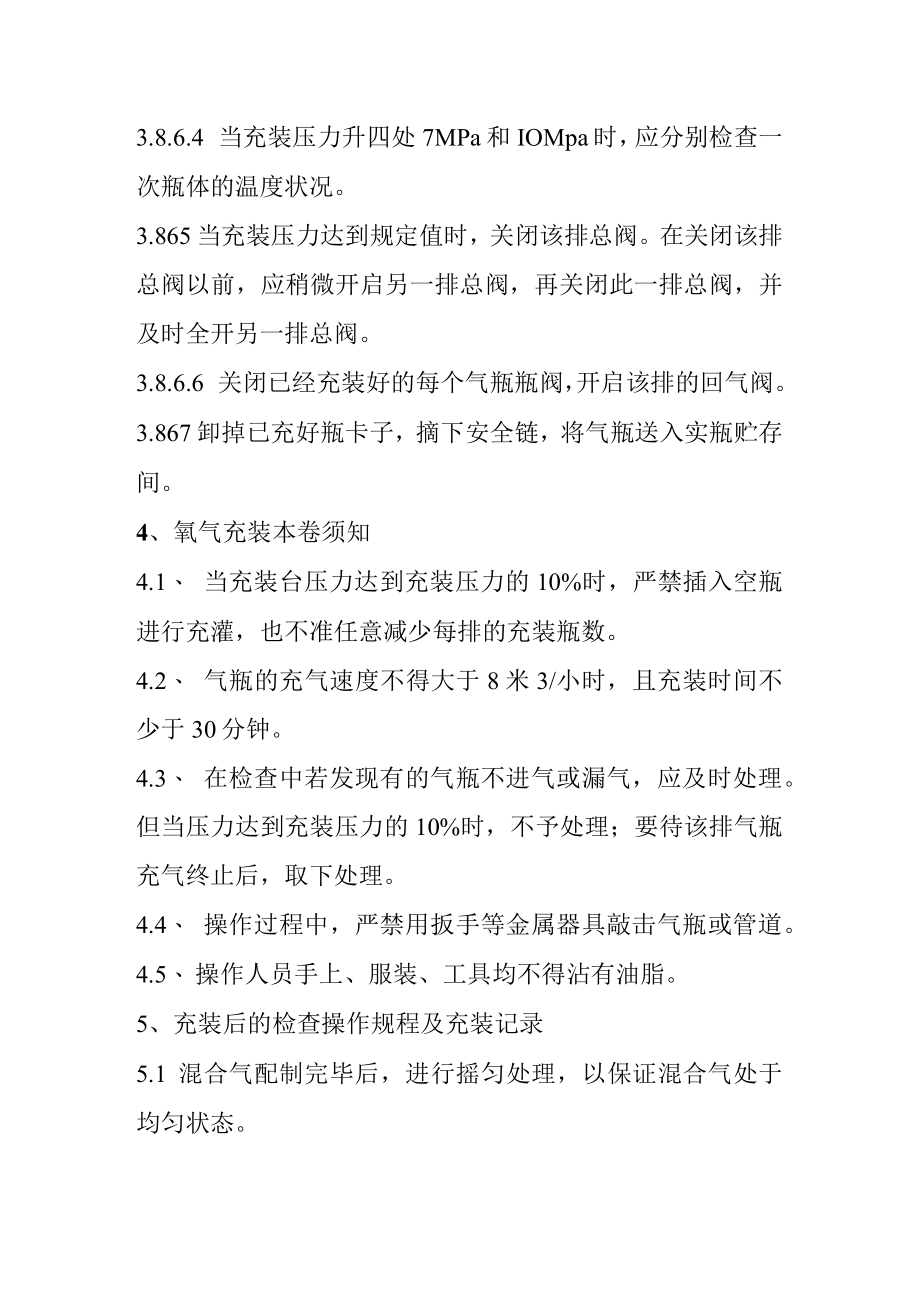

3、，是否在有效期之内。383、检查充装回气阀是否关闭。3.8.4、 将气瓶与充装卡具连接稳固后，挂好安全链，开启各气瓶瓶阀，观测是否漏气。3.8.5、 当充装管道压力达到3MPa时，缓慢开启己准备好的充气排连接总阀。3.8.6、 当总阀开启开始充装时，应做好如下工作：3.8.6.1 检查充气的支管阀是否完全开启。3.8.6.2 管路各连接处有无泄漏。3.8.6.3 充装排压力上升状况是否与主管道上的压力一致。3.8.6.4 当充装压力升四处7MPa和IOMpa时，应分别检查一次瓶体的温度状况。3.865当充装压力达到规定值时，关闭该排总阀。在关闭该排总阀以前，应稍微开启另一排总阀，再关闭此一排总
4、阀，并及时全开另一排总阀。3.8.6.6 关闭已经充装好的每个气瓶瓶阀，开启该排的回气阀。3.867卸掉已充好瓶卡子，摘下安全链，将气瓶送入实瓶贮存间。4、氧气充装本卷须知4.1、 当充装台压力达到充装压力的10%时，严禁插入空瓶进行充灌，也不准任意减少每排的充装瓶数。4.2、 气瓶的充气速度不得大于8米3/小时，且充装时间不少于30分钟。4.3、 在检查中若发现有的气瓶不进气或漏气，应及时处理。但当压力达到充装压力的10%时，不予处理；要待该排气瓶充气终止后，取下处理。4.4、 操作过程中，严禁用扳手等金属器具敲击气瓶或管道。4.5、 操作人员手上、服装、工具均不得沾有油脂。5、充装后的检查
5、操作规程及充装记录5.1 混合气配制完毕后，进行摇匀处理，以保证混合气处于均匀状态。5.2 混匀后由化验员依照规定抽样化验，各项指标合格后方可入库。（包括瓶内气体压力检测）5.3 贴质量合格证在气瓶嘴的下方300mm处贴混合气体合格证。5.4 充装记录应由代班长或操纵者负责填写,格式内容见VV气体充装记录表。5.5 合理保管气瓶充装记录，保存时间不少于1年。1 .灌充灌充分初次灌充和正常灌充，灌充前应先开启液位计（方法见液位计使用说明书）压力表阀，开启放空阀V-15和测满阀VJ,灌充过程中要严密注意观测压力表、测满阀和液位计，严防超装、超压。初次灌充贮槽用被充灌介质进行吹除置换，直到所要求纯度
6、。a）将输液软管连于贮槽注液口和供液槽车出液口。b）小量开启上注液阀V-8及供液槽车出液阀。c）从取样口取样检测气体纯度，当达到所要求纯度后，开大上注液阀V-8及槽车出液阀。（不得同时开启上、下注液阀）。d）当测满口喷出液体时当即中止灌充，关闭上注液阀和槽车出液阀。同时当即开启吹除阀V-5,排尽输液管中残液和余气后，卸下输液软管。e）关闭测满阀和放空阀。正常灌充a）把输液软管连于贮槽注液口和供液槽车出液口。b）开启吹除阀V-5及微开供液槽车出液阀，排出软管中不纯气体后，关闭吹除阀V-5,缓慢开大上注液阀V-8及供液槽车出液阀。c）其余步骤同初次灌充d）、e）o2 .送液贮槽排放输送液体时要注意
7、观测罐内液位变化。（1）把输液软管连接于贮槽上下注液口与槽车进液口。（2）关闭贮槽放空阀，开启V-7前置阀、V-9增压阀，增压汽化器工作，保持贮槽内压力高于槽车约02Mpa即可（注槽车应事先放空）。（3）缓慢开启V-6下注液阀和槽车进液阀，开始送液。（4）当送液快终止时，关闭V-9增压阀，用余压输送，送液终止关闭V-6下注液阀及V-7前置阀。（5）开启吹除阀V-5,放尽输液软管中残液余气，卸下输液软管。3 .维护和检查维护a）低温阀应缓慢开启和关闭，阀内密封面为软硬协同。阀门关闭时不得用力过大，更不得使用扳手或其它助力工具。若阀门冻结可用70-80的空气或温水解冻不允许敲打硬开。b）贮槽内液体
8、排空后务必及时关闭对外的阀门以免大气中的潮湿空气进入造成结冰堵塞现象。c）安全阀起跳后应复位，若无法复位和有泄露现象应检修。注意：不可在带压状态下拆卸阀门和仪表。检查贮槽是三类低温压力容器，应按压力容器安全技术监察规程作定期正常检查。a）正常检查i阀门应处于正常工作状态。ii压力表、液位计应正常工作。迨配管接头和阀门应不泄露、无堵塞。b）定期检查i安全阀每年至少检验一次。ii压力表按规定作定期检修。iii液位计按要求作定期复验和检修。4 .安全本卷须知本设备的运行、使用务必遵照压力容器安全技术监察规程中的有关规定，接受当地劳动部门的检察。设备操作人员应熟悉本设备的工艺流程及操作方法，熟悉了解各
9、阀门、仪表、安全阀等的功能、作用。安全阀、爆破膜及抽真空阀座不得随便拧动，以免造成事故。贮槽周边务必有良好的通风条件,并设立避雷装置。贮槽应设合格的接地装置。氧气充装台安全操作规程一、总则1、从事气瓶充装人员务必经过市技术监视局专业培训，并取得安全操作合格证，否则严禁单独上岗。2、充装人员务必严格执行气体充装有关规章制度。3、充装人员务必穿戴好护具，严禁戴油护具进行操作。4、气瓶库或充装间内严禁烟火。二、气瓶充装规定1、气瓶充装前务必检查以下内容：1.1 准备充装的气瓶是否是站内自有气瓶或托管气瓶。1.2 气瓶外表面的颜色标记是否与所装气体的规定标记相符。1.2 气瓶瓶阀出口螺纹是否是右旋。1
10、.4 气瓶内有无剩余压力。1.5 气瓶外表有无裂纹、严重腐蚀、明显变形及其它严重外部损伤缺点。1.6 气瓶是否在检验期内。1.7 气瓶的安全附件是否齐全、符合安全要求。1.8 气瓶瓶体、瓶阀等是否沾有油脂。2、属于以下状况之一气瓶，应先进行处理，否则阻止充装2.1 钢印标记、颜色标记不符合规定，对瓶内介质未确认的。2.2 附件损坏、不全或不符合规定的。2.3 超过检验期限的。2.4 瓶内无剩余压力的。2.5 经外观检查，存在明显损伤，需进一步检验的。2.6 气瓶瓶体或瓶阀沾有油脂的。三、气瓶充装操作程序1、检查所有的充装卡具接头是否良好。2、检查压力表指针是否在零位，是否在有效期之内。3、检查
11、充装回气阀是否关闭。4、将气瓶与充装卡具连接稳固后，挂好安全链，开启各气瓶瓶阀，观测是否漏气。5、当充装管道压力达到3MPa时，缓慢开启己准备好的充气排连接总阀。6、当总阀开启开始充装时，应做好如下工作：6.1 检查充气的支管阀是否完全开启。6.2 管路各连接处有无泄漏。6.3 充装排压力上升状况是否与主管道上的压力一致。6.4 当充装压力升四处7MPa和IOMpa时，应分别检查一次瓶体的温度状况。6.5 当充装压力达到规定值时，关闭该排总阀。在关闭该排总阀以前，应稍微开启另一排总阀，再关闭此一排总阀，并及时全开另一排总阀。6.6 关闭已经充装好的每个气瓶瓶阀，开启该排的回气阀。6.7 卸掉已
12、充好瓶卡子，摘下安全链，将气瓶送入实瓶贮存间。四、充装本卷须知1、当充装台压力达到充装压力的10%时，严禁插入空瓶进行充灌，也不准任意减少每排的充装瓶数。2、气瓶的充气速度不得大于8米3/小时，且充装时间不少于30分钟。3、在检查中若发现有的气瓶不进气或漏气，应及时处理。但当压力达到充装压力的10%时，不予处理；要待该排气瓶充气终止后，取下处理。4、操作过程中，严禁用扳手等金属器具敲击气瓶或管道。5、操作人员手上、服装、工具均不得沾有油脂。氧气管道送停氧气操作规程一、管道送氧操作1、检查工作场地周边是否有油脂及其它易燃物品。2、检查液氧罐液位计、压力指示是否正确，送氧管道压力表指针是否在零位。
13、3、全开增压截止阀、产品截止阀、增压入口阀。4、开启需送氧单位的管道截止阀。5、观测汽化器减压器后的压力指示是否达到08MPa0二、中止管道送氧操作1、关闭增压入口阀。2、关闭产品截止阀。3、关闭管道各支管送氧阀。液氧泵安全操作规程1、开机前的检查1.1检查所有的管路、配件、螺栓和电接点是否准备就绪，检查所有管路接头的密封状况是否符合要求。1.2旋转方向：可以双向旋转（为了保证十字头、滑套和连杆有更长的使用寿命），可定期变更旋转方向（约2000小时）。2、启动2.1 全开液氧罐上的气体回流阀、液体吸入阀，使液氧泵的吸入压力务必大于0.02MPa,使泵充分冷却。2.2 当泵冷却时间约5分钟，微开
14、液氧泵回气管路放空阀，当有液体出现时，证明冷却完毕，此时可开泵运行。这时气体回流阀、液体吸入阀处于全开状态。2.3 液氧泵正常启动后会有以下正常现象：2.3.1泵的排出管路开始结霜；2.3.2 可听到微弱的振动声；2.3.3 排出管路上的压力表将显示渐渐增加的压力。3、液氧泵流量的调理3.1本泵流量可依照充瓶需要在规定范围内进行调整，调整的方式是通过旋转调速电机速度调理旋钮来调整充瓶流量，与额定流量匹配的电机转速范围是400r.p.m-900r.p.m,最高不超过900r.p.mo4、停泵操作4.1 充瓶完毕后，先关泵的进液阀和泵的回流阀。4.2 切断泵的电机电源。4.3 开启泵回气管路放空阀
15、排掉残液。5、紧急停泵操作5.1 液氧泵在运行中出现以下故障，当即切断泵电源，待故障排除后，再重新启动。5.1.1 有排压；5.1.2 流量不足；5.1.3 密封器泄露；5.1.4 泵声音异常；5.1.5 汽化器结果一排翘片结霜或汽化器充灌排的管路结）安全技术搦作规瓶内残气处理操作规程1、对盛装的无毒不燃气体，在保证安全，卫生和不污染环境的条件下，可直接将瓶内剩余气体排放到空气中。2、对盛装的无毒可燃气体，在采用“放空方法排放瓶内剩余气体时，应事先将气瓶置在消除静电措施(接地)的金属上，以防止由于静电而引起的火灾事故。3、对盛装的有毒气体，可采用化学吸收方法或置换解毒的方法处理。4、对因瓶阀故障不能开启、无法识别其剩余气体时，可采用以下方法进行排放：(1)如瓶阀带有超压泄放装置，可采用松动泄压帽的方法放出气体。(2)如泄放装置是易溶合金的，可采用直径略小于塞孔的钻头钻孔放气(注意应用物摇钻)。(3)对泄放装置失效的瓶阀
