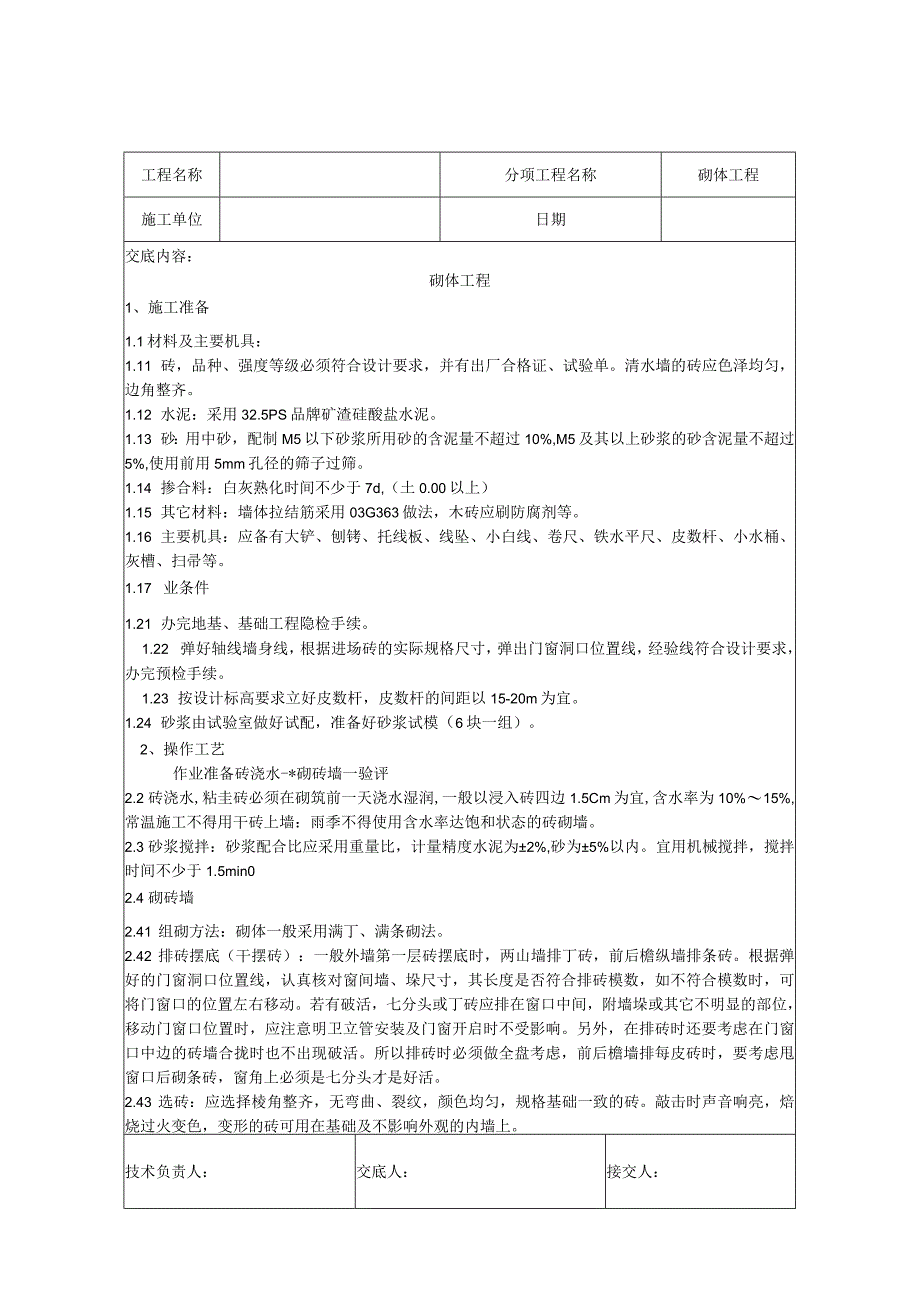

1、工程名称分项工程名称砌体工程施工单位日期交底内容：砌体工程1、施工准备1.1材料及主要机具：1.11 砖，品种、强度等级必须符合设计要求，并有出厂合格证、试验单。清水墙的砖应色泽均匀，边角整齐。1.12 水泥：采用32.5PS品牌矿渣硅酸盐水泥。1.13 砂：用中砂，配制M5以下砂浆所用砂的含泥量不超过10%,M5及其以上砂浆的砂含泥量不超过5%,使用前用5mm孔径的筛子过筛。1.14 掺合料：白灰熟化时间不少于7d,（土0.00以上）1.15 其它材料：墙体拉结筋采用03G363做法，木砖应刷防腐剂等。1.16 主要机具：应备有大铲、刨铐、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶
2、、灰槽、扫帚等。1.17 业条件1.21 办完地基、基础工程隐检手续。1.22 弹好轴线墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续。1.23 按设计标高要求立好皮数杆，皮数杆的间距以15-20m为宜。1.24 砂浆由试验室做好试配，准备好砂浆试模（6块一组）。2、操作工艺2.1工艺流程：砂浆,拌作业准备砖浇水-*砌砖墙一验评2.2 砖浇水,粘圭砖必须在砌筑前一天浇水湿润,一般以浸入砖四边1.5Cm为宜,含水率为10%15%,常温施工不得用干砖上墙：雨季不得使用含水率达饱和状态的砖砌墙。2.3 砂浆搅拌：砂浆配合比应采用重量比，计量精度水泥为2%,砂为
3、5%以内。宜用机械搅拌，搅拌时间不少于1.5min02.4 砌砖墙2.41 组砌方法：砌体一般采用满丁、满条砌法。2.42 排砖摆底（干摆砖）：一般外墙第一层砖摆底时，两山墙排丁砖，前后檐纵墙排条砖。根据弹好的门窗洞口位置线，认真核对窗间墙、垛尺寸，其长度是否符合排砖模数，如不符合模数时，可将门窗口的位置左右移动。若有破活，七分头或丁砖应排在窗口中间，附墙垛或其它不明显的部位，移动门窗口位置时，应注意明卫立管安装及门窗开启时不受影响。另外，在排砖时还要考虑在门窗口中边的砖墙合拢时也不出现破活。所以排砖时必须做全盘考虑，前后檐墙排每皮砖时，要考虑甩窗口后砌条砖，窗角上必须是七分头才是好活。2.4

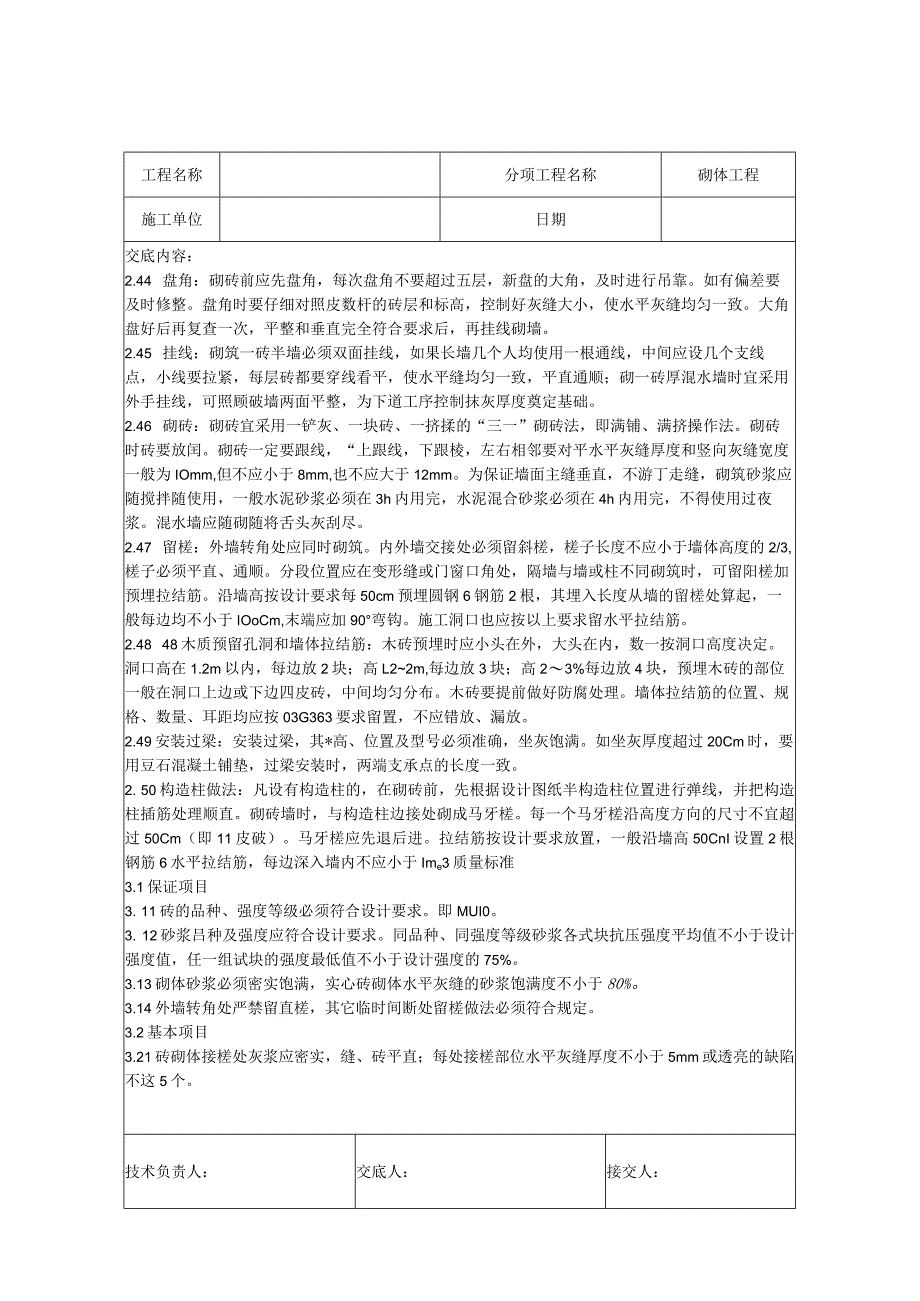

4、3 选砖：应选择棱角整齐，无弯曲、裂纹，颜色均匀，规格基础一致的砖。敲击时声音响亮，焙烧过火变色，变形的砖可用在基础及不影响外观的内墙上。技术负责人：交底人：接交人：工程名称分项工程名称砌体工程施工单位日期交底内容：2.44 盘角：砌砖前应先盘角，每次盘角不要超过五层，新盘的大角，及时进行吊靠。如有偏差要及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝均匀一致。大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙。2.45 挂线：砌筑一砖半墙必须双面挂线，如果长墙几个人均使用一根通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；
5、砌一砖厚混水墙时宜采用外手挂线，可照顾破墙两面平整，为下道工序控制抹灰厚度奠定基础。2.46 砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法，即满铺、满挤操作法。砌砖时砖要放闰。砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平水平灰缝厚度和竖向灰缝宽度一般为IOmm,但不应小于8mm,也不应大于12mm。为保证墙面主缝垂直，不游丁走缝，砌筑砂浆应随搅拌随使用，一般水泥砂浆必须在3h内用完，水泥混合砂浆必须在4h内用完，不得使用过夜浆。混水墙应随砌随将舌头灰刮尽。2.47 留槎：外墙转角处应同时砌筑。内外墙交接处必须留斜槎，槎子长度不应小于墙体高度的2/3,槎子必须平直、通顺。分段位置应
6、在变形缝或门窗口角处，隔墙与墙或柱不同砌筑时，可留阳槎加预埋拉结筋。沿墙高按设计要求每50cm预埋圆钢6钢筋2根，其埋入长度从墙的留槎处算起，一般每边均不小于IOoCm,末端应加90弯钩。施工洞口也应按以上要求留水平拉结筋。2.48 48木质预留孔洞和墙体拉结筋：木砖预埋时应小头在外，大头在内，数一按洞口高度决定。洞口高在1.2m以内，每边放2块；高L22m,每边放3块；高23%每边放4块，预埋木砖的部位一般在洞口上边或下边四皮砖，中间均匀分布。木砖要提前做好防腐处理。墙体拉结筋的位置、规格、数量、耳距均应按03G363要求留置，不应错放、漏放。2.49安装过梁：安装过梁，其*高、位置及型号必

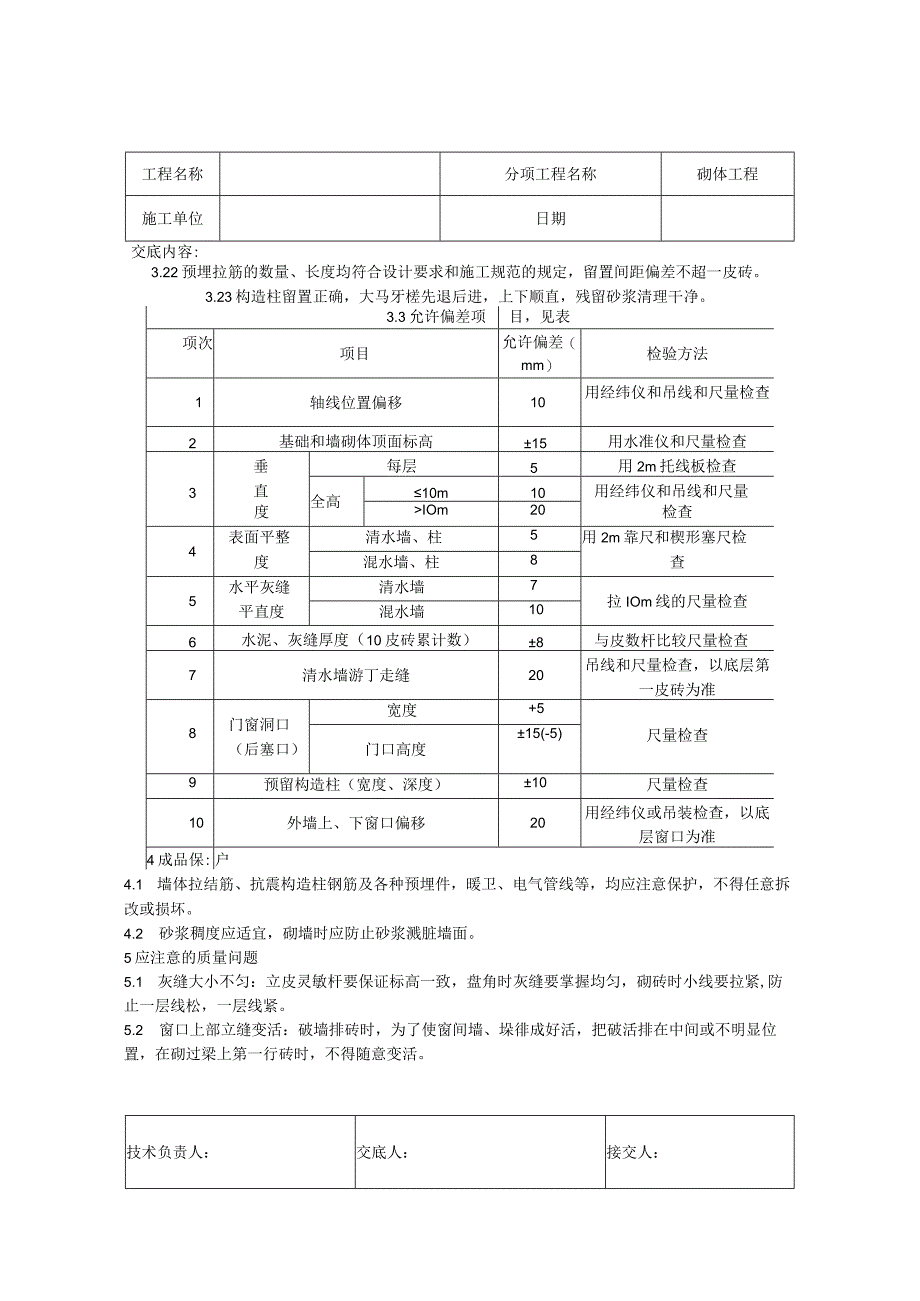

7、须准确，坐灰饱满。如坐灰厚度超过20Cm时，要用豆石混凝土铺垫，过梁安装时，两端支承点的长度一致。2. 50构造柱做法：凡设有构造柱的，在砌砖前，先根据设计图纸半构造柱位置进行弹线，并把构造柱插筋处理顺直。砌砖墙时，与构造柱边接处砌成马牙槎。每一个马牙槎沿高度方向的尺寸不宜超过50Cm（即11皮破）。马牙槎应先退后进。拉结筋按设计要求放置，一般沿墙高50CnI设置2根钢筋6水平拉结筋，每边深入墙内不应小于Ime3质量标准3.1保证项目3. 11砖的品种、强度等级必须符合设计要求。即MUI0。3. 12砂浆吕种及强度应符合设计要求。同品种、同强度等级砂浆各式块抗压强度平均值不小于设计强度值，任一
8、组试块的强度最低值不小于设计强度的75%。3.13砌体砂浆必须密实饱满，实心砖砌体水平灰缝的砂浆饱满度不小于80%。3.14外墙转角处严禁留直槎，其它临时间断处留槎做法必须符合规定。3.2基本项目3.21砖砌体接槎处灰浆应密实，缝、砖平直；每处接槎部位水平灰缝厚度不小于5mm或透亮的缺陷不这5个。技术负责人：交底人：接交人：工程名称分项工程名称砌体工程施工单位日期交底内容:3.22预埋拉筋的数量、长度均符合设计要求和施工规范的规定，留置间距偏差不超一皮砖。3.23构造柱留置正确，大马牙槎先退后进，上下顺直，残留砂浆清理干净。3.3允许偏差项目，见表项次项目允许偏差（mm）检验方法1轴线位置偏移
9、10用经纬仪和吊线和尺量检查2基础和墙砌体顶面标高15用水准仪和尺量检查垂每层5用2m托线板检查3直全高10m10用经纬仪和吊线和尺量度IOm20检查4表面平整清水墙、柱5用2m靠尺和楔形塞尺检度混水墙、柱8查5水平灰缝清水墙7拉IOm线的尺量检查平直度混水墙106水泥、灰缝厚度（10皮砖累计数）8与皮数杆比较尺量检查7清水墙游丁走缝20吊线和尺量检查，以底层第一皮砖为准门窗洞口（后塞口）宽度+58门口高度15(-5)尺量检查9预留构造柱（宽度、深度）10尺量检查10外墙上、下窗口偏移20用经纬仪或吊装检查，以底层窗口为准4成品保:户4.1 墙体拉结筋、抗震构造柱钢筋及各种预埋件，暖卫、电气管
10、线等，均应注意保护，不得任意拆改或损坏。4.2 砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面。5应注意的质量问题5.1 灰缝大小不匀：立皮灵敏杆要保证标高一致，盘角时灰缝要掌握均匀，砌砖时小线要拉紧,防止一层线松，一层线紧。5.2 窗口上部立缝变活：破墙排砖时，为了使窗间墙、垛徘成好活，把破活排在中间或不明显位置，在砌过梁上第一行砖时，不得随意变活。技术负责人：交底人：接交人：工程名称分项工程名称砌体工程施工单位日期交底内容：5.3 半头砖的使用：舌头灰刮尽，半头砖集中使用，造成通缝；一砖厚墙背面偏差较大；砖墙错层造成螺丝墙。半头砖应分散使用在墙体较大的面上。首层或楼层的第一皮砖要查对皮数杆的标高及层高，防止到顶砌成螺丝墙。一砖厚墙应外手挂线。5.4 构造柱处砌筑要求：构造柱砖墙应砌成大马牙槎，设置好拉结筋，从柱脚开始两侧都应先退后进，当凿深12m时，宜上口一皮进6cm,再上一皮进12cm,以保证混凝土浇筑时上角密实构造柱内的落地灰，破渣杂物必须清理干净，防止混凝土内夹渣。技术负责人:交底人:接交人:
