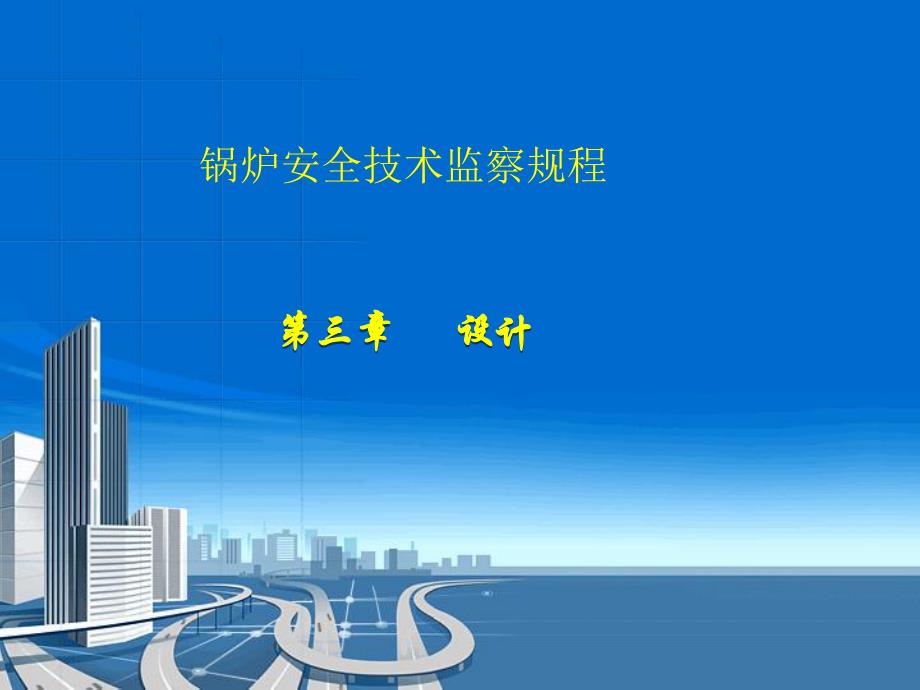

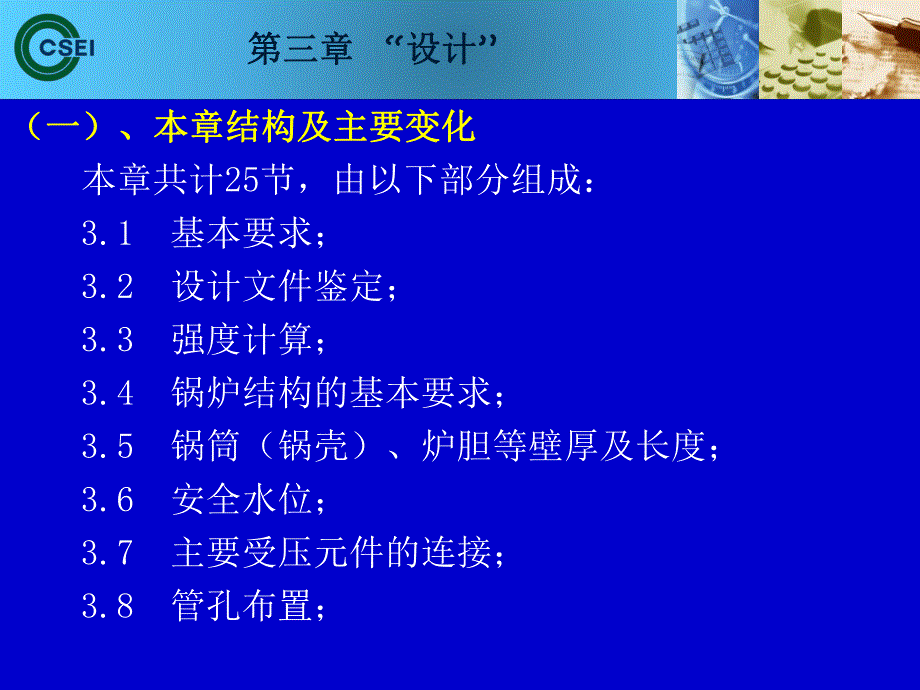

1、第三章第三章 设计设计锅炉安全技术监察规程Tel:+86-010-59068800 Fax:+86-010-59068811China Special Equipment Inspection&Research Institutehttp:/ E-mail:第三章第三章 “设计设计”（一）、本章结构及主要变化（一）、本章结构及主要变化本章共计25节，由以下部分组成：3.1基本要求；3.2设计文件鉴定；3.3强度计算；3.4锅炉结构的基本要求；3.5锅筒（锅壳）、炉胆等壁厚及长度；3.6安全水位；3.7主要受压元件的连接；3.8管孔布置；Tel:+86-010-59068800 Fax:+86-

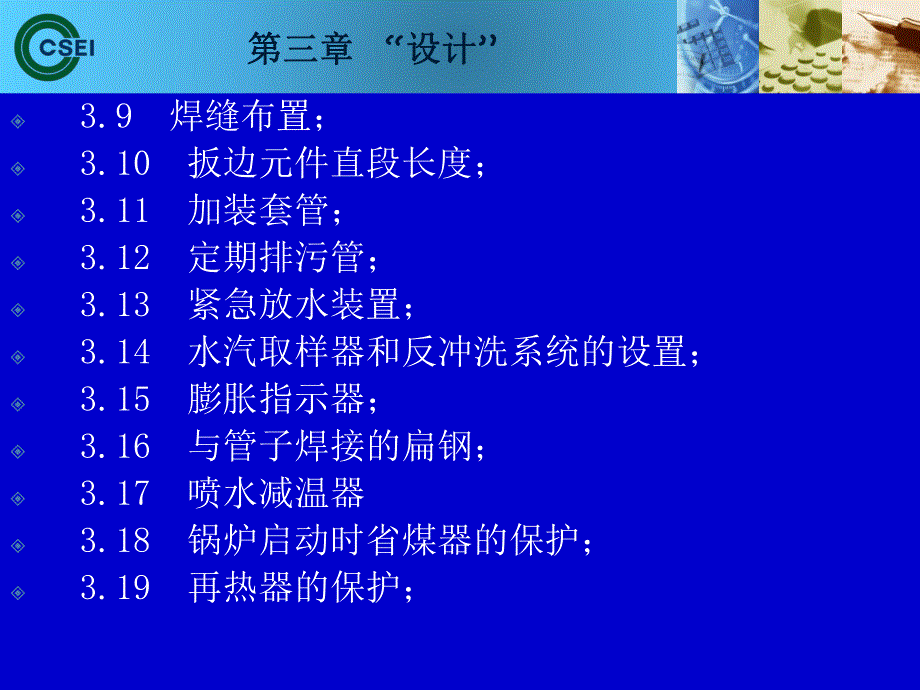

2、010-59068811China Special Equipment Inspection&Research Institutehttp:/ E-mail:第三章第三章 “设计设计”3.9焊缝布置；3.10扳边元件直段长度；3.11加装套管；3.12定期排污管；3.13紧急放水装置；3.14水汽取样器和反冲洗系统的设置；3.15膨胀指示器；3.16与管子焊接的扁钢；3.17喷水减温器3.18锅炉启动时省煤器的保护；3.19再热器的保护；Tel:+86-010-59068800 Fax:+86-010-59068811China Special Equipment Inspection&Res
3、earch Institutehttp:/ E-mail:第三章第三章 “设计设计”3.18锅炉启动时省煤器的保护；3.19再热器的保护；3.20吹灰及灭火装置；3.21尾部烟道疏水装置；3.22防爆门；3.23门孔；3.24锅炉钢结构；3.25直流电站锅炉特殊规定。Tel:+86-010-59068800 Fax:+86-010-59068811China Special Equipment Inspection&Research Institutehttp:/ E-mail:第三章第三章 “设计设计”（二）本章主要变化为：（二）本章主要变化为：增加了设计文件鉴定的要求；修改了扳边元件直段长
4、度的要求；主要受压元件的连接中增加了电站锅炉的主要受压元件；增加了定期排污管、水汽取样器和反冲洗系统的设置规定增加了尾部烟道疏水装置设置要求；增加了锅炉钢结构要求；增加了直流电站锅炉特殊规定。Tel:+86-010-59068800 Fax:+86-010-59068811China Special Equipment Inspection&Research Institutehttp:/ E-mail:第三章设计第三章设计（三）条款说明与解释（三）条款说明与解释3.1 3.1 基本要求基本要求锅炉的设计应当符合安全、可靠和节能的要求。取得锅锅炉的设计应当符合安全、可靠和节能的要求。取得锅炉制
5、造许可证的单位对其制造的锅炉产品设计质量负责炉制造许可证的单位对其制造的锅炉产品设计质量负责。条款说明条款说明：本条款是修改的条款。条款解释：条款解释：本条款是关于锅炉设计的原则要求。Tel:+86-010-59068800 Fax:+86-010-59068811China Special Equipment Inspection&Research Institutehttp:/ E-mail:第三章设计第三章设计3.2 3.2 设计文件鉴定设计文件鉴定锅炉产品的设计文件应当经过国家质检总局核准的设计锅炉产品的设计文件应当经过国家质检总局核准的设计文件鉴定机构鉴定合格后方可投入生产。文件鉴定
6、机构鉴定合格后方可投入生产。条款说明条款说明：新增条款。条款解释：条款解释：本条款是关于锅炉设计文件的规定。Tel:+86-010-59068800 Fax:+86-010-59068811China Special Equipment Inspection&Research Institutehttp:/ E-mail:第三章设计第三章设计3.3 3.3 强度计算强度计算3.3.1 3.3.1 安全系数的选取安全系数的选取强度计算时，确定锅炉承压件材料许用应力的最小安全强度计算时，确定锅炉承压件材料许用应力的最小安全系数，见表系数，见表3-13-1（略）规定。其他设计方法和部件材料（略）规定
7、。其他设计方法和部件材料安全系数的确定应当符合相关产品标准的规定。安全系数的确定应当符合相关产品标准的规定。条款说明条款说明：本条款是新增的条款。条款解释：条款解释：本条款是关于确定锅炉承压件材料许用应力时选取材料安全系数的规定。Tel:+86-010-59068800 Fax:+86-010-59068811China Special Equipment Inspection&Research Institutehttp:/ E-mail:第三章设计第三章设计3.3.2 强度计算标准锅炉本体受压元件的强度可以按照GB/T 9222水管锅炉受压元件强度计算或者GB/T 16508锅壳锅炉受压元
8、件强度计算进行计算和校核。当采用试验或者其它计算方法确定锅炉受压元件强度时，应当按照本规程1.6的规定执行。A级锅炉范围内管道强度可按照DL/T 5054火力发电厂汽水管道设计技术规定进行计算；B级及以下锅炉范围内管道强度可按照GB 50316工业金属管道设计规范进行计算。条款说明条款说明：本条款是修改的条款。原条款：原条款：蒸规第7条；水规第6条。Tel:+86-010-59068800 Fax:+86-010-59068811China Special Equipment Inspection&Research Institutehttp:/ E-mail:第三章设计第三章设计3.43.4
9、 锅炉结构的基本要求(1)各受压部件应当有足够的强度；(2)受压元件结构的形式、开孔和焊缝的布置应当尽量避免或者减少复合应力和应力集中；(3)锅炉水循环系统应当能够保证锅炉在设计负荷变化范围内水循环的可靠性，保证所有受热面都得到可靠的冷却。受热面布置时，应当合理地分配介质流量，尽量减小热偏差；(4)炉膛和燃烧设备的结构以及布置、燃烧方式应当与所设计的燃料相适应，并且防止炉膛结渣或者结焦；(5)非受热面的元件，壁温可能超过该元件所用材料的许用温度时，应当采取冷却或者绝热措施；Tel:+86-010-59068800 Fax:+86-010-59068811China Special Equipm
10、ent Inspection&Research Institutehttp:/ E-mail:第三章设计第三章设计(6)各部件在运行时应当能够按照设计预定方向自由膨胀；(7)承重结构在承受设计载荷时应当具有足够的强度、刚度、稳定性及防腐蚀性；(8)炉膛、包墙及烟道的结构应当有足够的承载能力；(9)炉墙应当具有良好的绝热和密封性；(10)便于安装、运行操作、检修和清洗内外部。条款说明条款说明：修改条款。原条款：原条款：蒸规第34、41条；水规第24、29条。条款解释：条款解释：本条款是对锅炉结构的基本要求。Tel:+86-010-59068800 Fax:+86-010-59068811Chin
11、a Special Equipment Inspection&Research Institutehttp:/ E-mail:第三章设计第三章设计3.53.5 锅筒(壳)、炉胆等壁厚及长度3.5.1 3.5.1 水管锅炉锅筒壁厚锅筒的取用壁厚应当不小于6mm。3.5.23.5.2 锅壳锅炉壁厚及炉胆长度(1)锅壳内径大于1000mm时，锅壳筒体的取用壁厚应当不小于6mm；当锅壳内径不超过1000mm时，锅壳筒体的取用壁厚应当不小于4mm；条款说明条款说明：保留条款。原条款：原条款：蒸规第36、37条。Tel:+86-010-59068800 Fax:+86-010-59068811China
12、Special Equipment Inspection&Research Institutehttp:/ E-mail:第三章设计第三章设计(2)锅壳锅炉的炉胆内径不应当超过1800mm，其取用壁厚应当不小于8mm，并且不大于22mm；当炉胆内径小于或者等于400mm时，其取用壁厚应当不小于6mm；卧式内燃锅炉的回燃室筒体的取用壁厚应当不小于10mm，并且不大于35mm；(3)卧式锅壳锅炉平直炉胆的计算长度应当不超过2000mm，如果炉胆两端与管板扳边对接连接时，平直炉胆的计算长度可以放大至3000mm；条款说明条款说明：此两条款是保留条款。原条款：原条款：蒸规第38条。条款解释条款解释：此
13、两条款是对锅壳锅炉主要几何尺寸的规定。Tel:+86-010-59068800 Fax:+86-010-59068811China Special Equipment Inspection&Research Institutehttp:/ E-mail:第三章设计第三章设计3.5.3 3.5.3 胀接连接的锅筒胀接连接的锅筒(壳壳)的筒体、管板的筒体、管板胀接连接的锅筒胀接连接的锅筒(锅壳锅壳)的筒体、管板的取用壁厚应当不的筒体、管板的取用壁厚应当不小于小于l2mml2mm。外径大于外径大于89mm89mm的管子不应采用胀接。的管子不应采用胀接。条款说明条款说明：本条款是修改的条款。原条款：原
14、条款：蒸规第124条 。条款解释条款解释：本条款是对胀管管径及筒体壁厚的规定。Tel:+86-010-59068800 Fax:+86-010-59068811China Special Equipment Inspection&Research Institutehttp:/ E-mail:第三章设计第三章设计3.6 3.6 安全水位安全水位(1)(1)水管锅炉锅筒的最低安全水位，应当能够保证下降水管锅炉锅筒的最低安全水位，应当能够保证下降管可靠供水；管可靠供水；(2)(2)锅壳锅炉的最低安全水位，应当高于最高火界锅壳锅炉的最低安全水位，应当高于最高火界100mm100mm；对于内径小于或者
15、等于；对于内径小于或者等于1500mm1500mm卧式锅壳锅炉的最低安卧式锅壳锅炉的最低安全水位，应当高于最高火界全水位，应当高于最高火界75mm75mm；(3)(3)锅炉的最低及最高安全水位应当在图样上标明；锅炉的最低及最高安全水位应当在图样上标明；(4)(4)直读式水位计和水位示控装置开孔位置，应当保证直读式水位计和水位示控装置开孔位置，应当保证该装置的示控范围包括最高、最低安全水位。该装置的示控范围包括最高、最低安全水位。条款说明条款说明：本条款是修改的条款。原条款：原条款：蒸规第40条。Tel:+86-010-59068800 Fax:+86-010-59068811China Spe
16、cial Equipment Inspection&Research Institutehttp:/ E-mail:第三章设计第三章设计3.7 3.7 主要受压元件的连接主要受压元件的连接3.7.1 3.7.1 基本要求基本要求(1)(1)锅炉主要受压元件的主焊缝锅炉主要受压元件的主焊缝包括锅筒包括锅筒(锅壳锅壳)、集、集箱、炉胆、回燃室以及电站锅炉汽水分离器、集中下降箱、炉胆、回燃室以及电站锅炉汽水分离器、集中下降管、汽水管道的纵向和环向焊缝，封头、管板、炉胆顶管、汽水管道的纵向和环向焊缝，封头、管板、炉胆顶和下脚圈等的拼接焊缝和下脚圈等的拼接焊缝应当采用全焊透的对接接头。应当采用全焊透的对接接头。(2)(2)锅壳锅炉的拉撑件不应当采用拼接。锅壳锅炉的拉撑件不应当采用拼接。条款说明条款说明：本条款是修改的条款。原条款：原条款：蒸规第47、56条；水规第30条Tel:+86-010-59068800 Fax:+86-010-59068811China Special Equipment Inspection&Research Institutehttp:/ E-mail:第三章设计第三
